网络工程验收报告.doc

工程编号：20140516-1

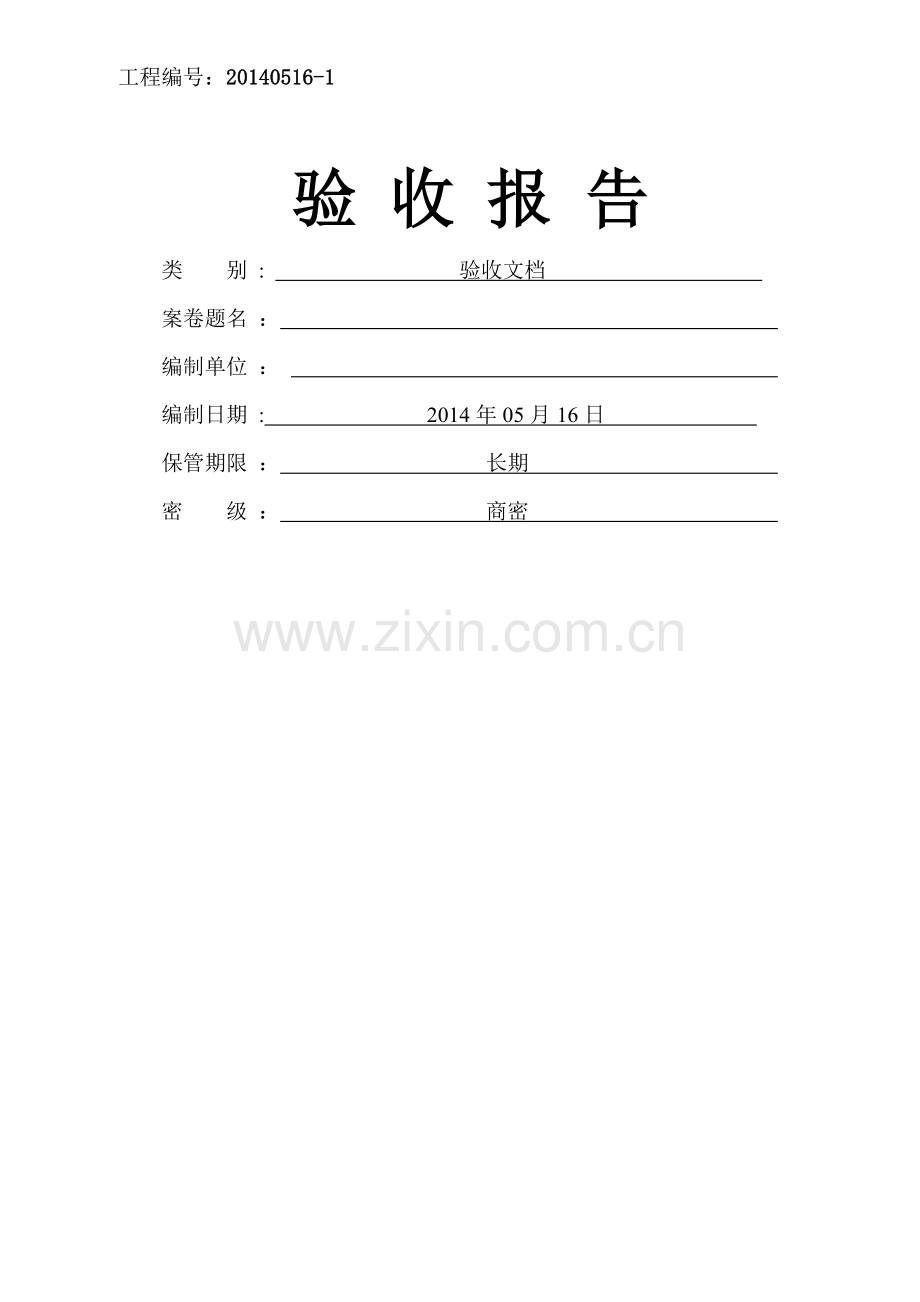

验 收 报 告
类 别 : 验收文档
案卷题名 ：
编制单位 ：
编制日期 : 2014年05月16日
保管期限 ： 长期
密 级 ： 商密

XXXXX 网络系统工程建设
工程验收文件
建设项目名称 ：XXXXX 网络系统项目
建 设 单 位 ： XXXXX小学
施 工 单 位 :
工 程 说 明
一、 工程概况:
本工程为XXXXX 网络系统工程位于XXXX路7号，本次施工是校园内教学大楼、办公楼、门卫的综合布线工程，共计48个计算机信息点、21个电话信息点、12个电视信号点、12个校园广播点.
二、 工程项目内容：
本工程于2010年10月1日开工，计算机网络和电话网络分布呈星型拓扑结构,水平布线子系统采用百兆主干网络、10/100兆自适应到桌面的校园网络方案，把学校的各个资源联系起来，另外，学校通过电信宽带线路把互联网系统接入到校园网内、两路电话线接入校园；电视系统和广播系统分部呈树形拓扑结构，分别采用射频75欧姆同轴电缆和全铜视频双股线到每个信息点.综合布线部分包括垂直桥架安装、水平主线槽安装、水平分线槽安装；楼墙开孔25个，楼板开孔3个;超五类双绞线布放50条；电话线21条；射频线12条;音频线12条；明装线盒52个；面板安装52套;RJ45模块50套；RJ11模块20套；音频模块12套；射频模块12套;100X50竖井垂直主干桥架安装（机房-各楼层）;80х40水平主干线槽安装(主干桥架至教室、办公室)；40х20水平线槽安装(主线槽至教室、办公室各信息点）；机柜安装共1个,（安装在2楼机房42U落地式机柜)；配线架安装（超五类配线架1个、1U理线器1个）；配线架线缆端接（50条）；48口交换机安装调试；32口电话程控交换机安装调试；12位PDU安装调试；超五类线缆测试50条；电话线测试21条,射频线测试12条,音频线测试12条。
三、 项目组织系统
建设项目名称：XXXXX 网络系统工程
建设单位名称：XXXXX小学
施工单位名称:
材料进场记录表
项目名称:XXXXX 网络系统工程
项目编号：20100929-1
序号
材料名称
型号/规格
生产厂家
性能参数
数量
1
桥架
100＊50
合肥亚丰
符合JG/T3050-1998 标准
14米
2
线槽
80＊40
国风塑业
符合JG/T3050-1998 标准
230米
3
线槽
40＊20
国风塑业
符合JG/T3050—1998 标准
215米
4
网线
五类双绞线
中国电信
符合YD/T 1013-1999标准
2200米
5
电话线
双股电话线
合肥恒宝
符合YD/T 1013—1999标准
1100米
6
电视线
75欧姆同轴电缆
合肥恒宝
符合YD/T 1013-1999标准
380米
7
广播线
双股音频线
深圳讯道
符合YD/T 1013—1999标准
380米
8

9

10

11

12

13

14

15

16

17

记录人：XXX 监督人：XXX 日期：2010年9月30日
注：1、本报告一式二份,建设单位、施工单位各一份；
设备进场记录表
项目名称：XXXXX 网络系统工程 项目编号：20100929—1
序号
设备名称
设备型号
生产厂家
数量
备注
1
网络交换机
华为LS—S2352P-EI-AC
深圳华为
1

2
程控交换机
COM816-AF8321D
广东王牌
1

3
落地式机柜
600*1000*42U落地式机柜
广州腾网通讯
1

4
PDU
12位
广州腾网通讯
1

5
理线架
1U
美国康普
1

6
配线架
60口
美国康普
1

7
网线模块
RJ45
美国康普
50

8
电话模块
RJ11
美国康普
20

9
音频模块
PD11
深圳讯道
12

10
射频模块
PD12
深圳讯道
12

11
面板
网络、电话、音射频
国风塑业
52

12
线盒
明装
国风塑业
52

记录人：XXX 监督人：XXX 日期：2010年10月3日
注：1、本报告一式二份，建设单位、施工单位各一份；
已安装工程量总表
项目名称：XXXXX 网络系统工程
项目编号：20100929-1
建设地点:XXXXX小学南区校园内
序号
项目
单位
数量
备注
1
布放办公室网络信息点
个
24

2
布放教学楼网络信息点
个
24

3
布放办公室电话信息点
个
8

4
布放教学楼电话信息点
个
12

5
布放教学楼电话信息点
个
1

6
布放教学楼电视信息点
个
12

7
布放教学楼广播信息点
个
12

8
布放互联网接入信息点
个
2

注:1、本报告一式二份，建设单位、施工单位各一份；
2、工程简要内容：安装铁桥架、PVC线槽，布线，安装接线盒、面板，安装机柜,安装网络交换机，安装程控交换机,安装PDU、超五类线缆、电话线、音频线、射频线端接测试，标签等。
工程验收报告
建设项目名称
XXXXX 网络系统工程
建设单位
XXXXX小学
单位工程名称
XXXXX 网络系统工程
施工单位

建设地点
XXXXX 校园内
开工日期
2013-10—1
竣工日期
2014—5 –16
验收日期
2014-5—16
工程内容
详见安装工程量总表
验收意见及施工质量评语:

施工单位代表：
施工单位签章：
日 期: 2014 年5月16日

建设单位代表：
建设单位签章：
日 期： 2014年5月16日

注：1、本报告一式二份,建设单位、施工单位各一份；
验 收 技 术 文 件
建设项目名称 ： XXXXX 网络系统工程
建 设 单 位: XXXXX小学
施 工 单 位：
2014年 5 月 16 日
验收技术资料总目录
工程名称： XXXXX 网络系统工程
序号
目 录
页 数
备 注
1
已安装设备清单
1

2
设备安装工艺检查情况表
1

3
线缆穿布检查记录表
1

4
信息点抽检电气测试验收记录表
2

5
机柜安装检查记录表
1

6
线缆配线信息点对应表
3

7

已安装设备清单
项目名称：XXXXX 网络系统工程
项目编号：20140516—1
序号
设备名称及型号
单位
数量
安装地点
备注
1
华为48口交换机
个
1
中央机柜

2
王牌程控交换机
个
1
中央机柜

3
42U落地式机柜安装
个
1
二楼机房

4
12位PDU安装
条
1
中央机柜

5
超五类配线架安装
个
1
中央机柜

6
理线架安装
个
1
中央机柜

7
RJ45模块
个
50
教室、办公室

8
RJ11模块
个
20
教室、办公室

9
音频模块
个
12
教室

10
射频模块
个
12
教室

11
明装线盒、面板
个
52
教室、办公室

注:1、本报告一式二份，建设单位、施工单位各一份；
2、工程简要内容：中心机房、配线、终端设备安装.
设备安装工艺检查情况表
项目名称:XXXXX 网络系统工程
项目编号:20140516—1
序号
检 查 项 目
检 查 情 况
1
配线架端接安装
安装、线缆标签及扎放工艺良好
2
PVC线槽安装
水平度、固定、接头及安装工艺符合施工规范.
3
线盒、面板安装
水平度、固定、接头及安装工艺符合施工规范。
4
垂直桥架安装
水平度、垂直度、接口、稳固度符合施工规范
5
线缆敷设、扎放
线缆标签、预留长度、扎放松紧符合设计要求和施工规范，无扭曲、打结现象。
6
RJ45模块端接
端接工艺、接触性能符合施工规范.
7
RJ11模块端接
端接工艺、接触性能符合施工规范。
8
音频线端接
端接工艺、接触性能符合施工规范。
9
射频线端接
端接工艺、接触性能符合施工规范。
10
交换机安装
水平度、固定、接头及安装工艺符合施工规范。
11

12

检查人员：XXX 日 期:2014年5月16日
注：1、本报告一式二份，建设单位、施工单位各一份；
2、工程简要内容：安装铁桥架、PVC线槽，布线，安装接线盒、面板,安装机柜，安装网络交换机，安装程控交换机，安装PDU、超五类线缆、电话线、音频线、射频线端接测试，标签。
线缆穿布检查记录表
项目名称：XXXXX 网络系统工程
项目编号:20140516-1
施工单位
安徽海创信息科技有限公司
施工负责人
XXX
完成日期
2014-5—16
工程完成情况
序号
规格型号
根数
均长
备注
1
超五类双绞线缆
50
45M
网络布线
2
电话线
21
55M
电话布线
3
音频线
12
35M
音频布线
4
射频线
12
35M
射频布线

检查情况
两端预
留长度有无编号
有

线缆弯折有无情况
无

线缆外皮有无破损
无

松紧冗余
合适

槽、管
利用率
较高

过线盒安装是否符合标准
符合

检查人员：XXX 日期：2014年5月16日
注：1、本报告一式二份,建设单位、施工单位各一份；
信息点抽检电气测试验收记录表
项目名称:XXXXX 网络系统工程
项目编号：20140516-1 抽验日期：2010年10月 7日
信息点总数
95
其中
数据点
71
拟抽检点数
21个点
音射频点
24
测 试 标 准
TIA/EIA568A、ISO/IEC11801标准
使用的测试仪器
FLUKE
设 计 单 位
安徽海创信息科技有限公司
施工单位
安徽海创信息科技有限公司
选 点 及 抽 检 结 果
序号
配线间
信息点
编号
长度
接线图
工作电容
绝缘电阻
近端串扰
直流电阻
回波损耗
结果
1
二楼机房
101-01
45。8M

≤5.2
5000
60dB
≤9。4
26.3dB
合格
2
二楼机房
102—1
35.5M

≤5.2
5000
82。54Db
≤9。4
27。7dB
合格
3
二楼机房
103—1
25。3M

≤5。4
5000
64。2dB
≤9.4
23.3dB
合格
4
二楼机房
104-1
15.3M

≤5。2
5000
72。35dB
≤9.4
29.6dB
合格
5
二楼机房
105—1
10。4M

≤5。2
5000
45.33dB
≤9。4
24。5dB
合格
6
二楼机房
201—1
49.3M

≤5.4
5000
65dB
≤9.4
24。7dB
合格
7
二楼机房
202-1
39。6M

≤5.2
5000
60dB
≤9.4
24。7dB
合格
8
二楼机房
203—1
29.8M

≤5.2
5000
79dB
≤9。4
24.7dB
合格
9
二楼机房
204-1
19。2M

≤5.2
5000
71.21dB
≤9.4
24。4dB
合格
10
二楼机房
205-1
14。3M

≤5。1
5000
60dB
≤9.4
26。3dB
合格
11
二楼机房
301-1
54.22M

≤5.2
5000
61。1dB
≤9。4
21。1dB
合格
12
二楼机房
302—1
44.2M

≤5.2
5000
62.4dB
≤9。4
29。9dB
合格
13
二楼机房
303—1
34。9M

≤5。4
5000
60.5dB
≤9.4
24.2dB
合格
14
二楼机房
304—1
24。6M

≤5.2
5000
74.21dB
≤9。4
26。3dB
合格
15
二楼机房
305-1
20.3M

≤5。2
5000
61dB
≤9。4
24。1dB
合格
16
二楼机房
401—1
59.25M

≤5.2
5000
72.5dB
≤9。4
26.3dB
合格
17
二楼机房
402-1
49.13M

≤5。0
5000
60dB
≤9。4
27。5dB
合格
18
二楼机房
403-1
39.3M

≤5。0
5000
60dB
≤9。4
24.8dB
合格
19
二楼机房
404—1
29.4M

≤5。0
5000
60dB
≤9。4
29.2dB
合格
20
二楼机房
405—1
24。2M

≤5.0
5000
58。5dB
≤9。4
25。4dB
合格
21
一楼配线箱
门卫室
162M

≤5.4
5000
74。31dB
≤9。4
28。6 dB

测量人员：XXX 监督人员：XXX 记录人员：XXX 日期：2010年10月15日
注：1、本报告一式二份,建设单位、施工单位各一份；
机柜安装检查记录表
项目名称：XXXXX 网络系统工程
项目编号：20140516-1
施工
单位
安徽海创信息科技有限公司
施工负责人
XXX
完成日期
2014—5-16
工程完成情况
序号
机柜型号
台数
生产厂家
安装地点
安装方式
备注
1
600*1000*42U
1
广州腾网通讯
二楼机房
落地式

2

3

4

5

检查情况
机柜稳固情况
正常

水平度
垂直度
正常

外观损坏、地脚锈蚀和清洁情况
外观无损坏、地脚无锈蚀和外观清洁。

接线配线工作方便情况
空间预留合适、接线配线工作方便。

检查人员：XXX 日期：2014年5月16日
注：1、本报告一式二份,建设单位、施工单位各一份
线缆配线信息点对应表
项目名称：XXXXX 网络系统工程
项目编号:20140516-1
序号
线缆
配线
信息点
地址
网络1
1号
1口
101—1
192。168。1.11
网络2
2号
2口
101—2
192.168。1.12
网络3
3号
3口
102-1
192.168.1.13
网络4
4号
4口
102—2
192.168。1。14
网络5
5号
5口
103—1
192。168.1.15
网络6
6号
6口
103-2
192.168。1。16
网络7
7号
7口
104—1
192。168。1.17
网络8
8号
8口
104—2
192。168。1.18
网络9
9号
9口
104—3
192。168。1。19
网络10
10号
10口
105-1
192.168。1。20
网络11
11号
11口
105—2
192。168.1.21
网络12
12号
12口
105—1
192.168.1.22
网络13
13号
13口
201—1
192.168。1。23
网络14
14号
14口
201-2
192.168.1.24
网络15
15号
15口
202-1
192.168。1.25
网络16
16号
16口
202—2
192.168。1.26
网络17
17号
17口
203—1
192。168.1.27
网络18
18号
18口
203—2
192。168.1.28
网络19
19号
19口
204—1
192.168。1.29
网络20
20号
20口
204—2
192。168.1.30
网络21
21号
21口
204—3
192.168。1.31
网络22
22号
22口
205-1
192.168.1.32
网络23
23号
23口
205-2
192.168.1。33
网络24
24号
24口
205—3
192.168。1.34
网络25
25号
25口
301-1
192。168。1.35
网络26
26号
26口
301-2
192.168。1。36
网络27
27号
27口
302-1
192。168。1。37
网络28
28号
28口
302-2
192.168.1.38
网络29
29号
29口
303-1
192。168.1。39
网络30
30号
30口
303—2
192.168.1。40
网络31
31号
31口
304-1
192。168。1。41
网络32
32号
32口
304—2
192.168。1.42
网络33
33号
33口
304—3
192。168。1。43
网络34
34号
34口
305—1
192.168.1。44
网络35
35号
35口
305—2
192.168。1。45
网络36
36号
36口
305—3
192.168.1。46
网络37
37号
37口
401—1
192。168.1。47
网络38
38号
38口
401-2
192.168.1。48
网络39
39号
39口
402-1
192。168。1.49
网络40
40号
40口
402—2
192。168.1.50
网络41
41号
41口
403-1
192。168.1。51
网络42
42号
42口
403-2
192。168.1.52
网络43
43号
43口
404-1
192。168.1.53
网络44
44号
44口
404-2
192。168.1.54
网络45
45号
45口
404-3
192.168。1.55
网络46
46号
46口
405—1
192。168。1.56
网络47
47号
47口
405—2
192。168.1.57
网络48
48号
48口
405—3
192.168。1。58
网络49
49号

205—4
192。168.1。100
网络90
50号

106—1
220.178.107.234
电话1
1号

101-1
617
电话2
2号

102—1
618
电话3
3号

103—1
619
电话4
4号

104-1
611
电话5
5号

105-1
606
电话6
6号

201-1
605
电话7
7号

202-1
620
电话8
8号

203-1
621
电话9
9号

204—1
612
电话10
10号

205—1
607
电话11
11号

301-1
610
电话12
12号

302—1
622
电话13
13号

303-1
623
电话14
14号

304—1
609
电话15
15号

305-1
613
电话16
16号

401-1
603
电话17
17号

402-1
624
电话18
18号

403—1
604
电话19
19号

404—1
615
电话20
20号

405—1
614
电话21
21号

门卫室
608
电话22
22号

106—1
3454177
电话23

105—2
3413139
音频1
1号

101-1
一楼音频
音频2
1号

102—1
一楼音频
音频3
1号

103—1
一楼音频
音频4
2号

201—1
二楼音频
音频5
2号

202—1
二楼音频
音频6
2号

203—1
二楼音频
音频7
3号

301—1
三楼音频
音频8
3号

302-1
三楼音频
音频9
3号

303-1
三楼音频
音频10
4号

401—1
四楼音频
音频11
4号

402—1
四楼音频
音频12
4号

403-1
四楼音频
音频13
5号

室外广播
音频14
6号

205—1
调音台
音频15
7号

201-2
会议室无线麦克风
射频1
1号

101—1
一楼射频
射频2
1号

102-1
一楼射频
射频3
1号

103—1
一楼射频
射频4
2号

201—1
二楼射频
射频5
2号

202—1
二楼射频
射频6
2号

203—1
二楼射频
射频7
3号

301-1
三楼射频
射频8
3号

302—1
三楼射频
射频9
3号

303-1
三楼射频
射频10
4号

401-1
四楼射频
射频11
4号

402—1
四楼射频
射频12
4号

403—1
四楼射频

制表人：XXX 日期:2014年5月16日
注:1、本表一式二份，建设单位、施工单位各一份
施工进度表
项目名称：XXXXX 网络系统工程
项目编号：20140516-1
项目
周期
执行人
桥架线槽安装
3天
XXX
综合布线
1。5天
XXX
机柜安装
XXX
模块安装、
1天
XXX
配线架安装
XXX
理线架安装
XXX
线缆整理
XXX
跳线制作
XXX
网络交换机
0.5天
XXX
程控交换机安装
XXX
系统测试
1天
XXX
环境卫生
XXX

竣工图纸目录
工程名称： XXXXX 网络系统工程
序号
文件名称
页数
备注
1
弱电平面图（计算机、广播）
2

2
弱电平面图（电视、电话)
2

3
计算机网络拓扑图
1

4
电话网络拓扑图
1

5
广播拓扑图
1

6
电视拓扑图
1

7

8

9

10

11
