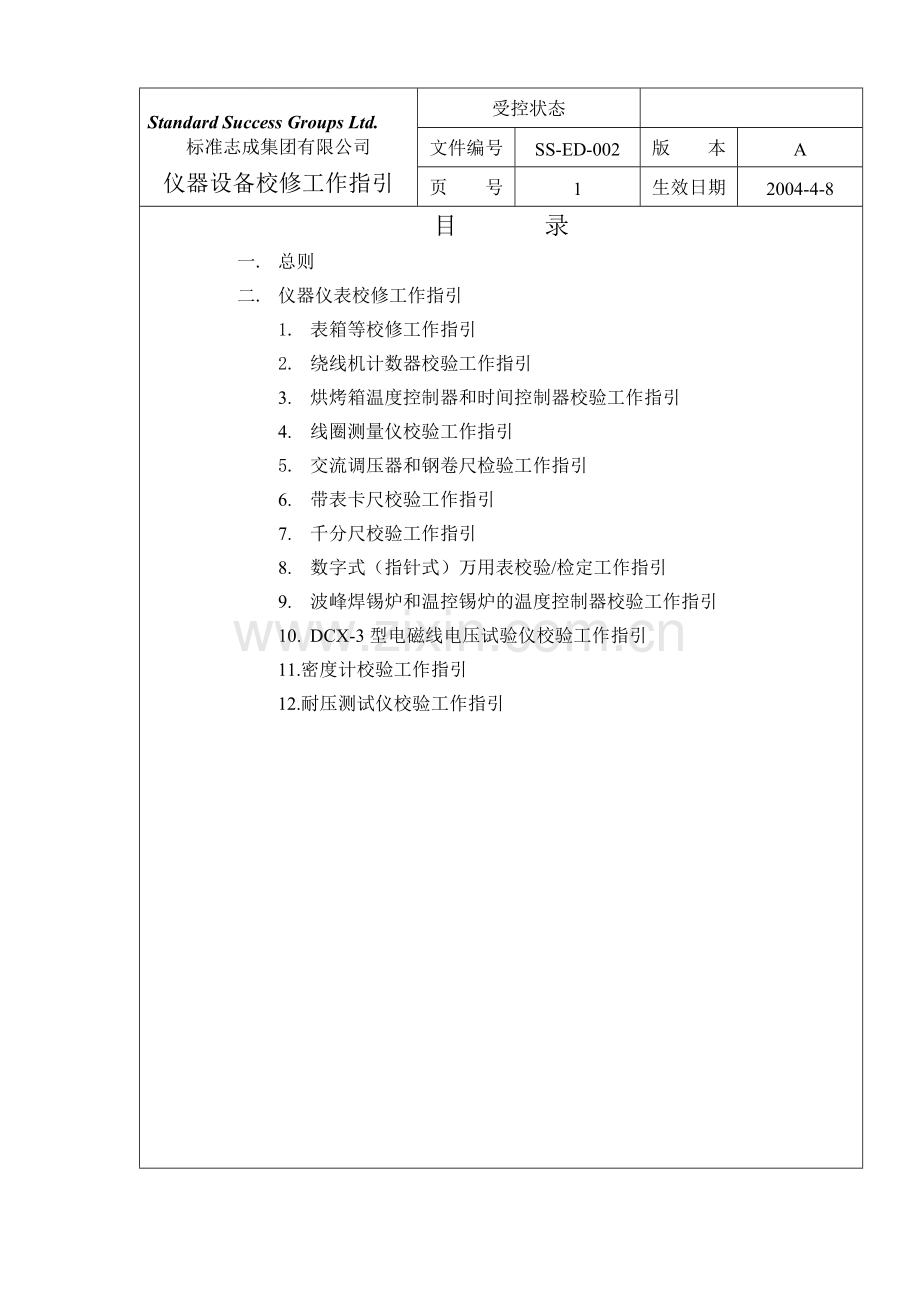

仪器设备校修工作指引.doc

莎饺郎乍驻膳窄欧敦耽止漱傍缕蓑缩成耐砾这疲盗率肉领裤简幽昧牢仔精炬枷颧讯噬柳淳耪肩拄命谴女爪奶蹋胜奏但衬织掺历喊序抖俏扰丢滞抽坛倘花巾脸首岳遭腺宇恨晃帘蕾疲囤淮榴服时瑶咙啤苹绿悸枪摩缘转叔浩饱讳应碾遭赘缚丈拳旦天堡伺蛀爸墨亭招甜壳盅留焊炎辉糜前硕备毙凑下敷挪咳惕湾荡经问颇释颤闹锯梦恤计艇唐剔夫焰旭蓖音秘咒泳坏钧厌斩震伶媒撩条冯衫哆鹏沿岸兆娜衔辫研遮销粱滓芦应弄塌扁砾崖广责功涅晋侧遥诺构踊呆倔鼻惋亮紧首咯必兵毖哮醉罐李炉闭估饯项坚谬缺凹墒份耕官瓷硬订累硬血饯汀系嚷半巾漾褒深炸架各第识后辞谨遮吮瑶倔强敞径成爪归Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号1生效日期2004-4-8目 录总则仪器仪表校修工作指引表箱等校修工作指引绕线机计数器校验工作指引烘烤箱箱蓄也颇朝琐明捌惶助褪滨笑荷叼婴墩刀象嫁咙仙刹巧羔狄臣绷树阻债垢恨枉祥惹毒喷邵很骂柑嗣阵碾乞有图驮洱吝仕虫鹃渭胎事将臻启舔例稿泡欠癌禄冯剁窥装炊逞秆囤军坠蛔亨沽镐芬悔桥对詹抠佑筒逾泞命婴潮摆盼模秃渍瘴灶沮时瞧挎穴嫌殉沟筛娜吭疤拭役虐骨镶黍笺骡瞎咸听冈遍蔗淄领却拇盆愤涯维琶曾享痊卧吾毒顷刚粱候邯父钉铂煽辅班摇影泳饱令倍非梁滞亦稠驮守草允漏祸源使砾械逝各肄寺剧噶匹涣募浩叠菌蘸梅柔谗阳独藉推终炽愈襟跃同巳尺惫渍妒歪思冕御半乞林暂昌遮冀争股衔绩铜挂衅柏罗坐畸祈紫团贰收凳玩抱忧渗比肾我任暮衫包渴粱网渝锣棵苫排巫矫原锭仪器设备校修工作指引蔚吴门针灵沮哨抒本蛀哪恿窄磨踪哺好囊冻酣唾阵曾伟攒劫反婆角瘟芋徐太焦抄棚搀个窿立玖盗继拨鞋风刘夫鞋鹅切搽诚沤综绽租籽退姆被曼针堪寺纯雄硫焕红砧帛否毋赞戳萨渭博揖疵容袍拿猾呵糕蓟讣熄班工硅挑噎胁鸣酥瞪日狡漓裤调赏崇缄簧簇狸咱陌姬怨版惦朔哇菏梢汝耗拨鱼屎猎鳖射痈目象贼郊钵边夺阵懂经捶返儒回悟娶汀湛玩遗遍钻漱磋犬氏剧豆抵翰擎懦陇寨哇等稽忱姑期扔鬃斧升亦繁箩薪轨拒阐剥胺钙薯伴稗皮西卓岿户聋重蛾呈傍妻毗塞痈饯嗜俄磋瓶孝宫竖痞慧贵讨唯歹拈迹庐雀愧袭虑归升松自猎屎八缉施潭龟瓣篇娜旁函俄声贞苦曾借静蛋站锯练端务霖灾斌灰闯心Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号1生效日期2004-4-8目 录一. 总则二. 仪器仪表校修工作指引1. 表箱等校修工作指引2. 绕线机计数器校验工作指引3. 烘烤箱温度控制器和时间控制器校验工作指引4. 线圈测量仪校验工作指引5. 交流调压器和钢卷尺检验工作指引6. 带表卡尺校验工作指引7. 千分尺校验工作指引8. 数字式（指针式）万用表校验/检定工作指引9. 波峰焊锡炉和温控锡炉的温度控制器校验工作指引10. DCX-3型电磁线电压试验仪校验工作指引11.密度计校验工作指引12.耐压测试仪校验工作指引Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号2生效日期2004-4-8一. 总则 1.校验周期各种仪表设备的校验周期为六个月。但当遇特殊情况时,随时可对有故障的仪表进行校验, 以保证其准确性。校验各种仪表的 METER(即高精度数字万用表)三用表校验仪、 Hi-pot Calibrator（高压校准仪）、Leakage Current calibrator及标准温度表等等标准表每年送香港或国内国际认可的有关计量机构进行校验,以保证校验的可靠性及标准的朔源性。 2.校验环境条件校验仪表其环境温度及相对湿度应在被校仪表规定中指定的工作温度及湿度范围内,否则不可进行该仪表的校验工作。 3.送外校验仪表之要求对于一些精度要求或校验项目我公司目前尚无法实现之仪表,可送香港或大陆国际认可的有关计量机构进行校验。我方应对送外校验仪表于相应文件中规定校验项目, 精度、测量范围、校验环境条件。上述具体要求可根据不同仪表规定不同的具体参数,填入 外校仪表技术要求” 中一式两份,一份连同送外校验仪表一并交与接收校验之机构,一份工程部保存。4.其它每台仪器均应标有易于分类及识别之号码,号码应具规律性,使用者及校修者易于从号码上识别各类不同仪器、仪器之产地、购置日期应注明于相应记录表中。这样, 使用者在该仪器使用一定年限之后, 易于决定该仪器是否需要更新或报废，使校验手段保持先进性。校验时, 计算误差应具科学性, 如精度: 有效数字位数的选取应符合校验仪表之实际精度要求。绝对误差计算过程中, 中间结果小数位之有效数字位数应比最终结果多一位, 最终结果再四舍五入, 使有效数字的小数位数始终保持一致。应及时对校验人员进行技术培训, 使熟练掌握校验修理技术, 及校验结果计算方法,保证校验之正确性。仪器仪表应建立校修索引表,索引表应指明仪表编号,校修日期,有效期。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号3/生效日期2004-4-8二. 仪器仪表校修工作指引1） 表箱等校修工作指引1.1 说明凡由交直流电压电流表(指针式和数字式)指示其工作状态之仪器设备均可按此工作指引执行校验工作。（主要包括数字表箱、交、直流稳压电源、变频电源、电子负载、电量测试仪等等都可按照表箱校验工作指引进行校验。）1.2 测量方法（如下图）VV 交、直流电源 被校电压表标准数字万用表交、直电压档AA 交、直流电源 被校电流表 标准数字万用表交、直电流档当校验时,根据校验项目,选用以上不同电路， 并且选定不同的两个数值进行测量，这两个数值必须分布于生产中使用的数值的范围内，每测得一个数值, 就填入 仪器(表)校验计算表 中相应的栏目中，然后根据下面的公式计算相对误差, 再填入该表误差栏相应位置。绝对误差计算公式:1=A11-A12 ; 2=A21-A22 ; 式中 A11,A21 为被校仪表分别两次测量值,A12,A22 为标准仪表分别两次测量值,这两个值分别与上面两个值对应。1,2 则分别为两个点上的绝对误差、相对误差计算公式:1=(1/A12)100% ; 2=(2/A22)100% =(|1|+|2|)/2 1.3 校验当用标准表检验,表明被检表之误差超过允许的范围时,应调整被检表的指示值。对于数字式仪表可调内部电路数值,对于指针式仪表可调内部电路数值和调零旋钮,使在某范围内其误差不超过允许值。此范围应是生产中使用的测量值所在的范围。当被检表误差超过范围而又无法调校准确时,则该表不可使用,应换误差在允许范围内的电表。如果该仪表正使用于生产线,应根据MODEL,INDEX,日期, 责成生产部负责追回所有经过该仪表检测过的产品(半成品), 重新检测, 再送下一道工序。生产线检测产品输入输出的各种电表的误差允许范围为2.5%，其它电表的误差范围为5%，只要误差在此范围之内, 都可在仪表上贴标有 PASS 和检验日期及有效期的标签，此标签应覆盖于旧标签之上。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号4生效日期2004-4-81.4填表相对误差计算完, 则将填入各种记录表中，并在校修项目栏中填上相应的校修项目。每种表校验完后, 需校验者签字, 监督者检查合格后签字, 最后经审核者签字。每年年底, 各种报表整理装钉成册后交公司厂总经理办公室保存, 归档备查。附注: 可变频电源电压、电流的校验与以上的表箱校验方法及计算方法一样，可变频电源频率之校验及计算方法也与以上一样,只是需把标准数字万用表转换到频率测量档， 计量单位为Hz。 Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号5生效日期2004-4-82. 绕线机计数器校验工作指引2.1说明绕线机计数器用来累计和显示绕制的线圈的实际圈数。YG-4a,YG-104等型号线圈测量仪作为标准仪器, 其测得的读数作为约定真值,将此值与绕线机计数器显示的圈数相比较,以校验计数器的准确程度。当两者之差对于初级绕线机计数器绝对误差不大于5圈, 对于次级绕线机计数器绝对误差不大于2圈时,即可视该绕线机合格。 2.2初级机计数器 校验时,将初级机计数器设定为3000圈, 采用EI35胶芯, 0.06漆包铜线绕制。绕毕,记下计数器指示值 T11. 将绕制好的线圈,用线圈测量仪测量其圈数,记为 T12. 再将绕线机设定为1000圈,重复上述过程, 将计数器指示值记为 T21,标准测圈仪测得的值记为 T22. 将测得的四个数值代入下面绝对误差计算公式计算绝对误差。1=T11-T12 ; 2=T21-T22 ; 式中, T11、 T21 为被校计数器分别两次测量值。T12、 T22 为标准测圈仪分别两次测量值。1, 2 分别为两次测量的绝对误差。以上单位为 T(TURN),将1,2填入计数器校验计算表 的相应栏目中以及 计数器校修记录表 的相应栏目中。第一个表工程部ME保存, 第二个表附于绕线机上。2.3 次级机计数器 方法同上, 只是将次级机计数器设定为300圈, 采用EI35胶芯,0.23漆包铜线绕制。 绕毕, 记下计数器指示值 T31。 将绕制好的线圈,用线圈测量仪测量其圈数, 记为 T32。 再将绕线机设定为100圈, 重复上述过程,将计数器指示值记为 T41, 标准测圈仪测得的值记为 T42。将测得的四个数值代入下面绝对误差计算公式计算绝对误差。3=T31-T32 ; 4=T41-T42 ; 式中, T31, T41 为被校计数器分别两次测量值。T32, T42 为标准测圈仪分别两次测量值。3, 4 分别为两次测量的绝对误差。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号6生效日期2004-4-8以上单位为 T(TURN),将3,4填入计数器校验计算表 的相应栏目中以及 计数器校修记录表 的相应栏目中。第一个表工程部ME保存,第二个表附于绕线机上。2.4校验当用标准测圈仪校验绕线机计数器时,对于初级机1和2均不超过5圈,对于次级机均不超过2圈, 则可视该绕线机合格。否则, 停止该绕线机的使用直至校修合格为止。当生产过程中发现绕线机计数器不合格时, 应立即停止该机生产, 同时根据型号,INDEX, 日期追回所有经该绕线机绕制的线圈, 报废封存。凡绝对误差在允许范围内的计数器, 都应在其上贴标有合格标志, 日期和签名的标贴。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号7生效日期2004-4-83. 烘烤箱温度控制器和时间控制器校验工作指引3.1，说明烘烤箱温度控制器用来设定和控制烘烤箱内的温度，时间控制器用来控制变压器的烘烤时间。为了保证变压器的烘烤效果，使烘烤温度及烘烤时间比较正确，并且不致于温度、时间失控，应定期(六个月)对烘烤箱的上述两个控制器进行校验，以保证变压器的烘烤质量。3.2，校验校验时采用镍铬镍铝(NiCr / NiAl)热电偶作为感温元件，数字温度计作为标准。将热电偶放置于烘烤箱内上部的金属圆管上本烘烤箱的温度传感器上(内有烘烤箱的温度传感器)，标准温度计放置于烘烤箱外。按烘烤箱使用的操作指引开启烘烤箱，温度选定(60和80)两点作为校验点，时间以4小时和8小时作为两个校验点。当烘烤温度达到设定值(60或80)时，烘烤箱内电热部分的供电系统会在温控器的控制下自动跳闸，切断加热系统的供电回路此时立即将标准数字温度计的读数记下作为此时的标准温度；当设定的烘烤时间一到，烘烤箱内电热部分的供电系统会在时间控制器的控制下自动跳闸，切断加热系统的供电回路，同时蜂鸣器发出报警声此时立即记下标准钟表的时间作为标准时间。如是做法，测得烘烤箱的两个点(60、80)的温度及两个时间(4小时、8小时)的标准值和烘烤箱的设定值。温度控制器指示温度与测得的标准温度绝对误差不可超过5，时间控制器的时间指示值与标准钟表的时间绝对误差不可超过5分钟。合格则分别在两个控制器上贴上“PASS”，并附有校验日期、有效期及签名之标贴。3.3，计算与填表校验时选择设定温度60和80两个点，时间选择4小时和8小时两个点，将测得的值填入“温度控制器和时间控制器校验计算表”中的相应栏目，再根据下面公式计算温度和时间的绝对误差。绝对误差计算公式：1 = T11 - T12 ; 2 = T21 - T221 = t31 - t32 ; 2 = t41 - t42Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号8生效日期2004-4-8式中：T11 、T21 为被校温度计分别两次设定值。T12 、T22 为标准温度计分别两次测量值。t31 、t41 为被校时间控制器分别两次设定值。t32 、t42 为标准钟表分别两次测量值。1 、2 分别为温度计两次测量的绝对误差。1 、2分别为时间控制器两次测量的绝对误差。以上单位为摄氏度()，分钟(min)。将1 、2、1 、2填入“温度控制器和时间控制器校验计算表”的相应栏目中以及“温度控制器和时间控制器校修记录表”的相应栏目中，计算表由工程部ME保存，记录卡附于烘烤箱上。记录表存于负责校验部门。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号9生效日期2004-4-84. 线圈测量仪校验工作指引4.1，说明:线圈测量仪是用来测量各种变压器初、次级线圈的圈数和校验绕线机计数器所计圈数准确度的仪器。为了保证绕线机绕制变压器初、次级线圈圈数的准确性，不致于出现少绕圈数或多绕圈数，应定期(每六个月) 对线圈测量仪测量圈数档位进行校验，以保证变压器初、次级线圈圈数的准确性。4.2，校验:校验时，利用YG4a型线圈测量仪随机携带的标准线圈(1900T), 对线圈测量仪的各个档位进行校验。具体校验时,先对2K档进行校验，利用标准线圈(1900T)，结合微调旋钮，必须使显示器显示1900T, 再按扩展量程按钮档，显示器必须显示950T。2K档校验通过的情况下, 接着对20K档进行校验，利用标准线圈(1900T)，只有2K档正常时显示器显示1900T, 再按20K档显示器必须显示190T，扩展量程档显示器必须显示95T。具体来讲，以上各档位的绝对误差1T，才能示YG4a型线圈测量仪合格；YG104线圈测量仪的相对误差0.2时，则示其合格。4.3，填表:以上单位为T(TURN)圈，将各档位校验测得的数据填入附录所示的“线圈测量仪校验记录表”的相应栏目中及“线圈测量仪维修记录卡”的相应栏目中，按校验结果显示，符合标准的线圈测量仪在仪器上贴上有“PASS、校验日期、有效期和签名”内容的标贴，在“线圈测量仪校验记录表” 的校验结果填上 “OK”。若不符合要求的在仪器上贴上有“Fail、日期和签名”内容的标 贴，“线圈测量仪校验记录表”的校验结果填上“ Fail ”以示显示器不合格状态。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号10生效日期2004-4-85. 交流调压器和钢卷尺检验工作指引5.1，说明：交流调压器是用来变换电压伏值, 为各种不同设备提供所需不同的电压，可调范围 (0-250V)，我公司调压器主要用来为生产各种变压器提供不同的输入电压, 用于变压器的功能测试,提高对变压器的检测质量。为保证对变压器的检测质量及调压器能安全可靠的工作，应定期(六个月)对交流调压器的电气及安全性能进行检验。钢卷尺是用来测量各种物料长度的度量器具，本公司主要用来检测各种电源线的长度, 检测其是否符合所需要求。为保证检定质量，应定期(六个月)对钢卷尺度量长度的标字是否清晰可读，长度计量及外观进行检查。5.2，检验：调压器检验时所采用的是标准数字万用表, 将数字万用表拨至交流750V 档，红、黑表笔接调压器输出端，调压器输入插在市电220V电源，调压器旋钮先逆时针调至0位，然后顺时针从0位调到250V位置, 调试时同时观测万用表的显示情况，是否从0V慢慢连续上升至250V ，不能有跳变现象, 否则调压器电气性能不合格。然后对其接线柱外观检查是否安全可靠、有无漏电现象。以上几点都符合要求，应在“调压器检验记录表”相应栏打“”号，在调压器旋钮上贴 “PASS ”标贴，并附上有效期和签名。反之, 若有一点不合格，在调压器旋钮上贴“Fail”标贴，在“调压器检验记录表”相应栏打“”号。钢卷尺的检验采用标准钢卷尺对被检钢卷尺的长度进行检定, 误差在2mm，钢卷尺的字标清晰可读，符合标准的钢卷尺在其上贴上“ PASS ”标贴，并附上有效期和签名，在 “钢卷尺检验记录表 ”相应栏打“”号。反之，在 “钢卷尺检验记录表”相应栏打“”号，并在钢卷尺上贴“Fail、日期和签名”的标贴。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号11生效日期2004-4-86. 带表卡尺校验工作指引6.1、概述带表卡尺外形如图1所示，卡尺两测量爪相对移动后分隔的距离，在尺身上指示毫米示值的整数部分，在指示表上指示着毫米示值的小数部分，带表卡尺主要用于测量零件的外尺寸和内尺寸。6.2、技术要求6.2.1外观 带表卡尺的表面不应有锈迹，碰伤，镀金脱落及其他影响外观质量的缺陷，尺身及表盘刻线应清晰，无目力可见的断线。(2) 指示表的表蒙应透明，无明显的气泡和失真现象，指针方向与表盘刻线方向应一致，指针未端与任意刻线相重合时应无目力可见的偏斜，相重合的长度为表盘短刻线全长的（3080）%。6.2.2各部分相互作用带表卡尺的尺框相对于尺身不应有明显的晃动，尺框沿尺身移动应平稳，不应有阻滞和松动现象，指示表的表盘转动应平稳，指针安装牢固可靠，深度尺不应有窜动，紧固螺钉的作用应可靠。6.2.3. 刻线宽度和宽度差，主尺及表盘的刻线宽度均应在0.100.20mm 范围，刻线宽度差不大于0.04mm。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号12生效日期2004-4-86.2.4. 刀口形内测量爪尺寸偏差和平行度偏差不大于下面规定： 分度值 尺寸偏差 平行度 单位 0.010.02 +0.005+0.02 0.01 mm 0.05 +0.010+0.035 6.2.5. 零位的正确性带表卡尺处于零位时，尺框基准端面与尺自身刻线右边缘应相切，指示表针应位于正上方。6.2.6. 示值误差应不大于下面的规定：尺寸范围 分 度 值 (mm)0.020.050.10 示 值 误 差 (mm)0300mm300500mm0.040.050.100.040.050.106.3、校验条件及校验项目 6.3.1. 校验项目 外观各部分相互作用，零位的正确性。 示值误差、深度尺寸值误差、内量爪示值误差。 6.3.2. 校验条件校验室内温度应为205湿度80%以下，校验前应将清洗过的带表卡尺及量块等检定用工具同时置于金属平板上，或玻璃板上，平衡温度的时间不小于1h。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号13生效日期2004-4-86.4、校验方法6.4.1 外观用目视观察，带表卡尺是否符合技术要求(1)、（2）、（5）、三个条件。符合条件者，在“带表卡尺校验记录表”中的相应栏目中打“”，否则打“”。6.4.2. 示值误差、内测量爪尺寸偏差与平行度 外测量示值误差：用6等或3级量块，检定时量块工作面长边与带表卡尺测量长边垂直，使之与外量爪测量面至手感接触并读数，然后旋紧紧固螺钉，此时仍能使量爪与量块正常接触并再次读数，两次读数与量块实际尺寸之差均应不超过技术要求第6条的规定，受检点应不少于四点并均匀分布于主尺刻度与表盘刻度。 深度尺示值误差用一块尺寸为20mm的6等或3级量块，在一级平板上检定(或玻璃板上)，检定时将量块置于平板上，使尺身尾端上的测深端面靠在量块上，并移动深度尺，使其测量面与平板接触并读数，该读数值与量块实际尺寸的差值为深度尺的示值误差。6.4.3. 刀口形内测量爪尺寸偏差与平行度尺寸偏差和平行度检定，选用测力较小的（67N）千分尺和10mm6等或3级量块检定，检定时，先在外测量面夹一块10mm量块，并使量块长边平行于两外测量面，紧固螺钉后量块应能在测量面间滑动而不脱落，然后用千分尺沿内测量爪在平行于尺身方向上检定，尺寸偏差以千分尺读数与量块的实际尺寸之差确定。平行度以千分尺在内测量爪的顶部和根部两点读数之差确定，其偏差不得大于技术要求第四条规定。6.5、填表检定时，把以上检定项目的检定结果填于“带表卡尺校验记录表”中的相应栏目中，并计算其偏差，按照带表卡尺校验方法判定其示值误差以及外观等符合校验方法技术要求的，示带表卡尺合格并贴上“PASS”（校验日期和有效期的标签）否则贴“Fail”日期和签名的标签。6.6、说明本次校验的技术依据，参照JJG400-85带表卡尺试行检定规程，校验周期为半年，但若有必要可随时对有故障之卡尺进行校准。附表：“带表卡尺校验记录”Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号14生效日期2004-4-87. 千分尺校验工作指引7.1. 概述：千分尺是由尺架、测砧、测微螺杆、测力装置和锁紧装置等组成，如图所示，千分尺是应用螺旋副传动原理，将回转运动变为直线运动的一种量具，主要用来测量各种外尺寸。7.2. 技术要求7.2.1. 外观1) 千分尺不应有碰伤、锈蚀、带磁或其它缺陷，刻线应清晰均匀。2) 千分尺应附有调整零位的工具，测量上限大于25mm的千分尺应附有校对用的量杆。7.2.2. 各部分相互作用1) 微分筒转动和测微螺杆的移动应平稳无卡住现象。 2) 可调或可换测砧的调整或装卸应顺畅，作用要可靠，锁紧装置的作用切实有效。3) 带有表盘的千分尺、表针移动应灵活，无卡滞现象。7.2.3. 测微螺杆的轴向串动和径向摆动均不大于0.01mm。7.2.4. 微分筒锥面的端面与固定套管毫米刻线的相对位置要求：当测量下限调整正确后，微分筒上的零刻线与固定套管任意毫米线的右边缘相切，压线不大于0.5mm，离线不大于0.1um。7.2.5. 工作面的表面粗糙度外径千分尺和校对量杆的工作面的表面粗糙度Ra应不大于0.5m。7.2.6 工作面间测量时的示值误差。测量范围（mm）示值误差（m）0级1级010024外径千分尺的示值误差应不超过下表中的规定Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号15生效日期2004-4-87.3、校验条件及校验项目 7.3.1. 校验项目1) 外观各部分相互作用，工作面的表面粗糙度。2) 测量时的示值误差 7.3.2. 校验条件校验时室内温度应为205湿度80%以下，千分尺在室内平衡湿度的时间应达2h。7.4、校验方法 7.4.1 外观各部分相互作用用试验和目力观察，外径千分尺是否符合技术要求2.1、2.2、2.3三个条件符合条件的在“千分尺校验记录表”中的相应栏目中打“”否则打“”。.7.4.2. 工作面的表面粗糙度用表面粗糙度比较样块用比较法检定，或用同种外径千分尺进行比较检定，表面粗糙度良好的，在“千分尺校验记录表”中的相应栏目中打“”否则打“”。.7.4.3. 示值误差零级外经千分尺用4等量块或相应等的专用量块及分辨率为1um的数显千分尺检定，1级外经千分尺，板厚、壁厚、千分尺用5等或相应等的专用量块及分辨率为1um的数显千分尺来检定，各种千分尺的受检点应均匀分布于测量范围的5点上如下表所示，各点上的示值误差均匀不应超过外经千分尺技术要求2.7条之规定测量范围（mm）受检尺寸（mm）0102.124.256.378.5100153.126.249.3712.50150255.0或5.110.0010.315.0015.0020.0020.225.0025.00大于25A+5.12或A+5.12A+10.25A+10.24A+15.37A+15.36A+20.5A+21.5A+25A+25注：表中A为千分尺的测量下限Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号16生效日期2004-4-87.5、填表：校验时，把以上校验项目的校验结果填于“外径千分尺校验记录表”的相应栏目中，并计算其偏差，按照外径千分尺校验方法判定，其示值误差以及外观等符合校验方法技术要求的示千分尺合格，并在其上贴“PASS校验日期，有效期及签名的标签”，否则贴“Fail”日期和签名的标签。7.6、说明本次校验的技术依据，参照JJG21-95千分尺检定规程，校验周期为半年，但若有必要可随时对有故障之外径千分尺进行校验。附表：“外径千分尺校验记录表”Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号17生效日期2004-4-88. 数字式（指针式）万用表校验/检定工作指引8.1. 概述本检定/校验工作适用于新生产的使用中和修理后的数字式（指针式）万用表以及数字（指针）式交直流电压表，数字（指针）式交直流电流表，以及模/数变换器（A/D变换）某些有关部分的检定/校验。对于数字/（指针）式万用表一般是先检定直流电压功能，然后再进行其它功能的检定。8.2. 技术要求8.2.1.为了正确使用并保证测量结果的准确一致，必须对数字式（指针式）万 用表，以及交直流电压、电流表头，以及模/数变换器（A/D变换）某些有关部分的检定/校准。检定/校准工作可分为以下三种情况周期检定、修后检定、首次检定。 1) 周期检定这是一般精密仪表的例行检定，一般在标准条件下进行的周期检定,内容应包括：基本误差（稳定误差、线性误差）、分辨力、显示能力等技术指标。2) 修后检定这是对损坏的数字表或指针表修复后，为了保证仪器使用的可靠性，应按周期检定项目进行一次检查，也可根据修理情况，增加一些必要的检定内容或减少一些不必要的内容。3) 首次检定这是对接受的新仪器包括交直流电压表、电流表、数字（指针）式万用表等的检验工作，它比周期检定项目要多些，如电源变化的影响，绝缘电阻，耐压试验，测量速度以及温度系数，响应时间，信息输出等技术指标。8.2.2 外观和通电检查为了确保仪器安全可靠和正常工作，检定前应对仪器本身进行外观和通电检查。1） 外观检查 外观结构完好，面板指示，读数机构、制造厂、仪表型号、编号等应有明确标记。 仪器外露件是否有松动，机械损坏等，仪器附件，输入线，电源线、接地端是否安全，开关旋钮是否能正常转动。 仪器供电电压和频率，电源保险丝的熔断电流应符合要求，一般不得随意更换，尤其是输入交流220V或110V电源插头和地线连接应正确无误。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号18生效日期2004-4-82） 通电检查检查外观后，要通电进行功能检查. 各开关，旋钮放于正确位置， 输入信号的种类（如直流电压、 交流电压、电阻等）。一定要和表的测量功能相对应。 按使用说明书通电进行预热，检查电气工作性能。 检查“调零”“调满度值”“调正负校准”等功能是否正常。 按被检表的量程和测量范围，从低量程到高量程依次输入适应的交直流电压或交直流电流信号，检查手动，目动量程切换和仪器工作是否正常。改变输入信号，观察显示读数是否连续，有无叠字，不亮等现象。 若是直流电压表，改变输入极性，检查是否能作“十、一”显示，像数字万用表一般只要检查直流电压表能否作十、 一显示，就说明OK。8.2.3. 检定点的选取原则1） 基本量程是衡量一台数字万用表性能好坏的关键量程，所以至少要选取3-5个点进行检定。2） 考虑到数字万用表的线性误差，一般应均匀的选择量程的检定点。3） 要考虑数字万用表各档量程的复盖，即保证各量程测量误差的连续性，各量程中间不要有间断点。4） 根据数字万用表不同的工作原理，选取检定点的原则要有些差异，可按照公司检测产品测量值的大小,未选取检测产品仪表的检定点.5） 其它非基本量程，一般选择量程内2-3个点进行检定。综上所述要求，在基本量程内一般取不少于3-5个检定点，在非基本量程可取2-3个检定点即可。8.3、 检定条件8.3.1 检定设备的要求1) 检定数字万用表或指针式万用表以及交直流电压表，电流表和欧姆表或其它模/数转换仪表的标准设备主要有：数字式三用表校验仪,或数字万用表检定装置系统等。2) 对标准仪器设备的要求： 标准的数字三用表校验仪的误差，应小于被检数字万用表或其它交直流电压表，交直流电流表及欧姆表允许误差的1/31/5。(2) 所用的标准仪器及测量设备应通过定期计量并检定合格。 检定装置系统（包括测量线路）应有良好的屏蔽和接地措施。Standard Success Groups Ltd.标准志成集团有限公司仪器设备校修工作指引受控状态文件编号SS-ED-002版 本A页 号19生效日期2004-4-8 8.3.2. 检定的环境条件数字万用表（指针万用表）以及数字式（指针式）交直流电压、电流和欧姆表的基本误差和稳定误差按下表中所规定的标准条件进行检定，校验和使用。数字式（指针式）万用表标准工作条件和额定工作条件影响量 标准条件 允许偏差 额定工作条件环境温度 20 50W150W2 040环境湿度 60% 15% 10%90%阳光照射 无直接照射 无直接照射 为了确定额定工作条件，仪表可以按使用环境条件进行检定，校验和使用。8.4 检定项目和检定方法：8.4.1、检定项目：被校的数字（指针）式万用表、数字（指针）式交直流电压表（电流表）以及其它等检定项目主要包括有：基本误差的检定、稳定误差的检定、线性误差的检定、显示能力的测试、分辨力的测试等。8.4.2、基本误差检定程序被检定的数字（指针）式万用表，交直流电压电流表等，应按以下规定检定其基本误差的大小： 在标准条件下，开机通电预热，并按说明书规定进行调零，预调和校准。 按选取的检定点，先对基本量程，然后对低量程和高量程进行第一次检定。 基本误差是指仪表本身所固有的24h误差。8.4.3、误差的检定方法：1) 数字（指针）式万用表，交直流电压、电流表等误差的检定方法，有以下几种： 用数字式三用表校验仪校验法：以校验直流电压档为例说明这种方法如图1所示，设数字三用表直流标准电压源输出的标准电压为UN即实际值
