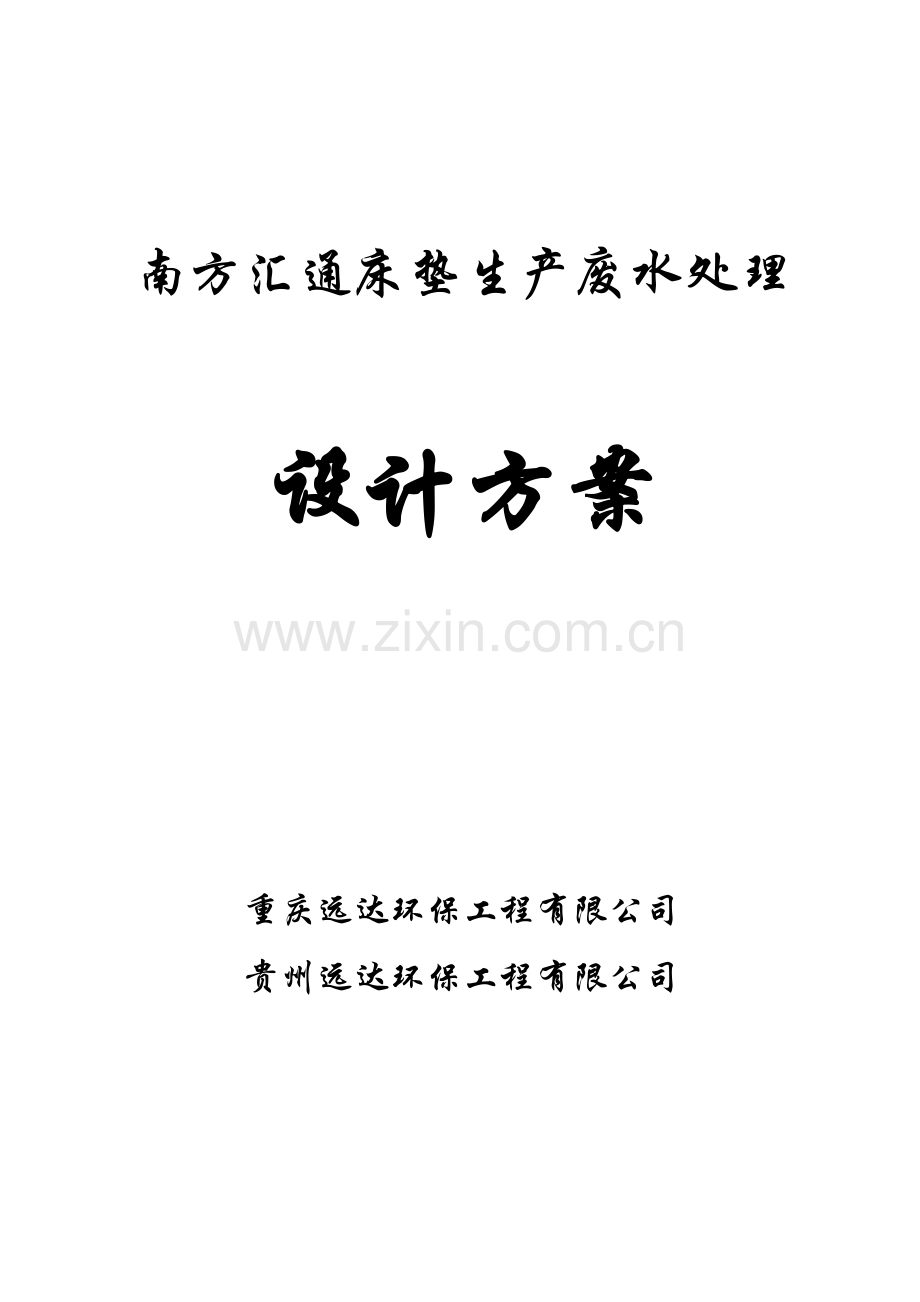

南方汇通床垫生产废水处理设计方案.doc

南方汇通床垫生产废水处理设计方案重庆远达环保工程有限公司贵州远达环保工程有限公司目 录1 概述32 设计依据和指导思想32.1 设计依据32.2 设计指导思想32.3 主要设计原则42.4 设计范围43 设计处理水量、水质、排放标准53.1 处理水量53.2 处理水质53.3 排放标准54 处理工艺的选择及说明54.1 处理工艺选择与确定54.2 工艺流程的说明64.3 电气系统设计75 各单元构筑物的建筑尺寸及其配套设施75.1 调节池75.2 混凝沉淀一体化反应装置85.3 污泥干化场96 工程总投资估算96.1 工程投资范围96.2 工程投资编制依据96.3 工程投资估算10表6-1 土建工程投资估算明细表10表6-2 设备价目明细表10表6-3 工程总投资明细表117 运行费用117.1 成本计费标准117.2 废水处理站定员127.3 药剂消耗127.4 电力消耗12表7-1 废水处理站用电量一览表127.5 用水量与水费127.6 运行费138 平面布置139 工艺系统1310 给排水设计1310.1 给水1310.2 排水1411 人员培训与要求1412 经济效益分析151 概述南方汇通集团床垫生产厂床垫生产过程中每天产生大量清洗废水，废水中含有乳白胶残留的乳液、碳酸钙等物质，其中悬浮物、色度、有机化合物等指标大大超过国家环保局规定的排放标准。本公司应邀对其进行废水治理方案设计。2 设计依据和指导思想2.1 设计依据2.1.1废水综合排放标准国标标准（GB8978-1996）；2.1.2给水排水设计规范；2.1.3给水排水设计手册（第二版）；2.1.4水处理技术及药剂大全；2.1.5甲方提供废水水质水量资料和现场实测数据；2.1.6环境工程手册（水污染防治卷）；2.1.7各设备厂家选型样本；2.1.8公司相关技术资料；2.1.9其它相关电气、土建设计手册。2.2 设计指导思想2.2.1根据实际情况，选择先进、优质、可靠、适用、经济的处理工艺、技术和装备；2.2.2在出水达标前提下，尽可能地节省投资，减少占地面积和降低运行费用，调整好一次性投资与运行费用及水质要求之间的比例关系；2.2.3处理单元衔接紧凑合理，保持优良的工艺连续性；2.2.4主要设备国产化，采用目前国内先进成熟技术装备，尽量降低工程投资和运行费用；2.2.5根据废水的水质特点、结合现状，尽量利用原有设备设施进行改造，力求布局紧凑、简洁，工艺流程合理通畅，确保处理后废水的排放水质达到国家及当地有关排放标准；2.2.6操作简单，运行稳定，便于维护管理。2.3 主要设计原则2.3.1根据废水的具体情况，采用混凝沉淀的处理工艺，增加处理站运行的高效、稳定、低能耗及可靠性。2.3.2平面布局力求节省工程占地。2.3.3为节约投资、节省能耗、方便操作，综合各项成熟处理技术的优点进行设计。2.3.4严格执行国家有关设计规范、标准，重视消防、安全工作。2.4 设计范围本废水治理设施拟在甲方指定场地内进行，废水经管道收集后输送至废水处理站进行处理。本技术方案不考虑废水收集和输送进站系统。本技术方案包括废水处理站界限内的治理工艺、土建工程、管道工程、设备及安装工程、电气工程、自控工程、废水站给水排水工程及消防等。本技术方案不包含非标机械的设计。废水及给水进口从废水处理站界限边线开始计算，动力线从废水处理站配电柜位置进线开始计算，排水至废水处理站界限边线止。3 设计处理水量、水质、排放标准3.1 处理水量Q50m3/d，取流量系数K=1.2，设计小时处理水量Q=2.5m3/h3.2 处理水质因甲方不能提供进水水质参数，只能参照同类废水的进水水质数据，如下表：项目SS色度PH备注原水500150倍7-9单位：mg/L3.3 排放标准按照甲方要求，废水处理后出水达到出水外观清澈透明即可。即如下表：项目SS备注出水100单位：mg/L4 处理工艺的选择及说明4.1 处理工艺选择与确定国内乳白胶生产废水通常采用物理化学的方法来进行处理，废水中的悬浮物和色度在投加絮凝剂的作用下会大幅度降低，可以去除废水中90%的悬浮物和70%的色度，但COD不能稳定达标。因甲方只对色度和悬浮物进行排放要求，同时，考虑到一次性投资的影响，本方案建议采用混凝沉淀处理工艺来进行处理。根据我公司技术人员以往对该类废水处理的成功经验，本方案着重针对其废水特点进行处理。l 悬浮物浓度高因床垫生产废水大多是生产工艺中的冲洗废水，废水中含有乳液、碳酸钙等大量悬浮物，如不投加絮凝剂，直接沉淀是无法除去的，只能采用混凝沉淀工艺。根据其他同类废水的处理经验，混凝沉淀可以去除废水中90%左右的悬浮物。l 色度原水采用混凝处理后，出水清澈透明，稳定达到色度要求。因生产清洗废水是间歇式排放，瞬时排放水量大，原有处理系统就是因为没有设置调节水量的系统，才导致后续处理出水不稳定，达不到要求。因此，针对该废水时变化系数大的特点，本方案确定采用调节+混凝沉淀的处理工艺进行处理。本方案充分考虑到该废水处理中可能遇到的问题，以稳定、高效、经济为原则，结合我公司的技术优势，有针对性的选择适合该类废水处理的工艺，并处理好各处理单元间的配合、衔接，以便将各种可能发生的对处理效果不利的影响控制在最小程度。下面我们将就该处理系统的特点一一阐述。采用本处理工艺优点如下：l 既减少一次性投资，又简化操作工人的劳动强度，操作简单、可靠，出水稳定达标。l 整个处理系统的设计均考虑了保险措施，可达到稳定运行。4.2 工艺流程的说明由于该生产废水水质、水量随时间变化大，需在物化处理单元前设调节池用于均化水质、水量，以防过于频繁的负荷变化影响后续处理工艺。根据以上分析，确定工艺流程如下图所示：原水调节池混凝沉淀一体化反应装置出水排放 污泥 污泥干化场干泥外运1） 废水处理流程：废水经站外管道自流进调节池，均合调节水质、水量后，泵入混凝沉淀一体化反应装置，在一体化装置内完成絮凝剂投加、反应、沉淀工序后，出水可安全达标排放。2） 污泥处理流程：处理系统产生的污泥直接进入污泥干化场，干化后人工清掏外运。4.3 电气系统设计 电气控制整个处理系统需要配电的设备较少，全部采用手动控制，以减少电气控制部分的投资。 过程检测和控制系统按照工艺设计要求，在调节池内设置有液位计，检测池内水位，并对提升泵进行控制。5 各单元构筑物的建筑尺寸及其配套设施为节省投资和占地，尽量利用现场原有设施和设备进行设计。5.1 调节池调和生产各时段排放的高低浓度、水量差别很大的废水。建筑尺寸：3500mm5000mm4000mm配套设施： 提升泵数量：一台规格：50WQ10-10-0.75，Q=10m3/h，H=10m，F=0.75KW搅拌系统数量：一套规格：JYC-600加药系统数量：二套规格：JT-2数 量：一座停留时间：24小时5.2 混凝沉淀一体化反应装置混凝沉淀一体化反应装置集合了混凝反应和沉淀两道处理工序，更紧密的联系了两者的关系，为沉淀进水创造了更良好的水力条件，充分保证出水水质稳定。一体化装置是我公司集合国内各类混凝反应器、沉淀装置等设施的优点研制而成，更容易操作管理。一体化装置材质可以采用钢结构或土建钢混结构，因现在钢材涨价，建议采用土建钢混结构。装置尺寸：5000mm2000mm2000mm规 格：HC-50，Q=50吨/日。数 量：一套5.3 污泥干化场处理混凝反应产生的污泥，人工定期清掏外运。建筑尺寸：4000mm2000mm1500mm 配套设施：污水泵：数量：一台规格：50WQ10-10-0.75，Q=10m3/h，H=10m，F=0.75KW数 量：一座6 工程总投资估算6.1 工程投资范围本工程项目投资范围包括：土建工程、设备仪表购置、安装工程、工程设计、运行培菌、运行调试以及其他有关费用，从施工图设计、施工准备、工程建造至交付使用时的交钥匙全承包工程有关费用，但不含站内三通一平、站外管网和动力电源工程。6.2 工程投资编制依据 本投资估算包括建筑项目的土建、设备、安装、电器、仪表工程的直接投资费用（一类费用），其他工程费用（二类费用）。 设备、材料价格按现行市场价格计取。 设计费按1992年价费字375号工程设计收费标准：按第一部分费用2.3%1.11.3=3.3%计取，本次设计费取工程直接费的3 土建报价中厂区道路、地表水排放系统、地基处理、厂区平整、围墙、绿化不计在内。6.3 工程投资估算本工程总投资18.889万元，折合处理每m3污水3777.8元。工程总投资含如下项目：表6-1 土建工程投资估算明细表序号项目名称容积(m3)金额（万元）外形尺寸备注1调节池703.53.55.04.0钢混2污泥干化场120.64.02.01.5砖混3其他零星土建工作量0.34合计4.4注：因各池体所处位置地质条件不明确，本土建工程造价不包含地下部分，基础处理费用，建议按实决算。表6-2 设备价目明细表序号项目名称型号规格单位数量单价(万元)总价(万元)备注1提升泵50WQ10-10-0.75台10.350.352污水泵50WQ10-10-0.75台10.350.353搅拌装置JYC-600套10.60.64一体化反应装置HC-50套17.57.55加药系统JT-2套20.81.66控制箱个10.150.157管材、阀门、电缆等材料费用含运输费1.06合计11.61表6-3 工程总投资明细表序号项目名称造价（万元）备注1土建工程4.42设备购置11.613安装工程1.392154设计费0.87（123）55调试、培菌费（不含调试材料）0.52（123）36税金0.099（3+4+5）3.56%合计18.8897 运行费用7.1 成本计费标准物耗计费标准自来水2.5元/m3电0.5元/kWHPAC价格2000元/吨7.2 废水处理站定员废水处理站设操作工兼职工作1人。维修工作由厂内直接安排，不再另设。7.3 药剂消耗混凝沉淀用碱式氯化铝（PAC），碱式氯化铝投药量约为30mg/L。工业碱式氯化铝按2200元/吨计算，药剂费为3.3元/日。7.4 电力消耗表7-1 废水处理站用电量一览表名称数量单机容量KW装机容量KW运行容量KW运行时间h用电量kWH提升泵1台0.750.750.7553.75污水泵1台0.750.750.7510.75搅拌机1台0.750.750.752015小计2.252.2519.5合计用电量为31.5kWH/d，每度电按0.5元/度计，则19.50.5=9.75元/天7.5 用水量与水费正常用水量为1m3/d，每吨水按2.5元计，则水费为2.5元/天。7.6 运行费合计运行费为15.55元/天，折合单位污水处理成本为0.31元/吨水。8 平面布置废水处理工程平面布局时既考虑工艺流程畅通合理，又无消防、安全隐患，做到紧凑、简洁、合理。平面布置时考虑到污泥臭味，将污泥处理远离废水处理大门，即使排泥时也不会影响整个废水处理工程环境。9 工艺系统整个工艺系统由污水处理系统、污泥处理系统、搅拌系统、加药系统、排空系统、给排水系统、供电系统、控制系统、照明系统等组成。各系统控制互相关联，又单独自成一体。为便于分辨，将针对不同系统管道进行分色。站内管道均为低压管道。10 给排水设计10.1 给水废水处理工程给水由甲方统一供给。要求按生活饮用水标准。生产、生活用水与消防用水共用一个给水系统。废水处理工程内部消防与甲方生产车间组成统一的消防系统。废水处理工程全站总用水2m3/h，其中自来水用量2m3/h。废水处理工程进站水压0.4Mpa。10.2 排水废水处理工程内设置生产、生活污水和雨水管道。废水处理工程各处理单元事故性排放、放空、一般性冲洗生产废水全部排入调节池，进入废水处理系统。废水处理工程内设置雨水管道，汇入事故超越排放管，排出厂区。11 人员培训与要求为了使甲方能够正确操作废水处理工程内设备，保证整个系统正常运行，我们提供免费人员培训两次，培训人员2人次。第一次培训地点在现场，内容为废水处理基本知识，第二次培训地点也在现场，内容为废水处理站内设施操作方法和紧急事故处理方法。整个培训计划在废水处理设施调试过程中完成。废水处理系统涉及到物理、化学的处理机制。因此每个运行人员，除具备一定的文化知识外,应在物理、化学等方面具有一定的专业知识。应熟悉所处理的废水的水质性质，整个处理工艺流程、原理，每个处理步骤的作用，各步骤处理单元在处理系统中的地位，即懂原理、作用。熟悉操作的具体步骤，综合分析运行数据，进行工艺调整，即会开车、会调整工艺。懂处理设备的原理、型号、操作步骤及有关规程。会进行废水处理的有关运行中的工艺数据的测定。 会维护使用处理设备。会处理异常运行中的工艺问题。懂处理工艺的安全操作知识及处理事故的应急措施。熟悉本站的有关技术规定。废水处理站以日常维护处理设备的正常运转为原则，维修由甲方维修。维修工作要求设备维修人员应懂得处理设备的原理，会看懂处理设备的图纸资料，会合理使用工具，维修人员应懂处理设备的作用、型号及机械性能。维修人员应会正确拆装设备，科学检修，维护人员会检查设备中的不正常现象，能正确处理，熟悉本专业的有关安全知识及对应急事故的处理。12 经济效益分析12.1 废水处理工程完成后，废水达标排放，对当地环境污染控制起到积极作用。12.2经济指标：1） 处理能力：50m3/d2） 工程总投资：18.889万元3） 总装机容量：2.25kW4） 平均单位耗电量：0.39kW.h/吨污水5） 运行费用：0.31元/吨水
