水利单位工程验收鉴定书.doc

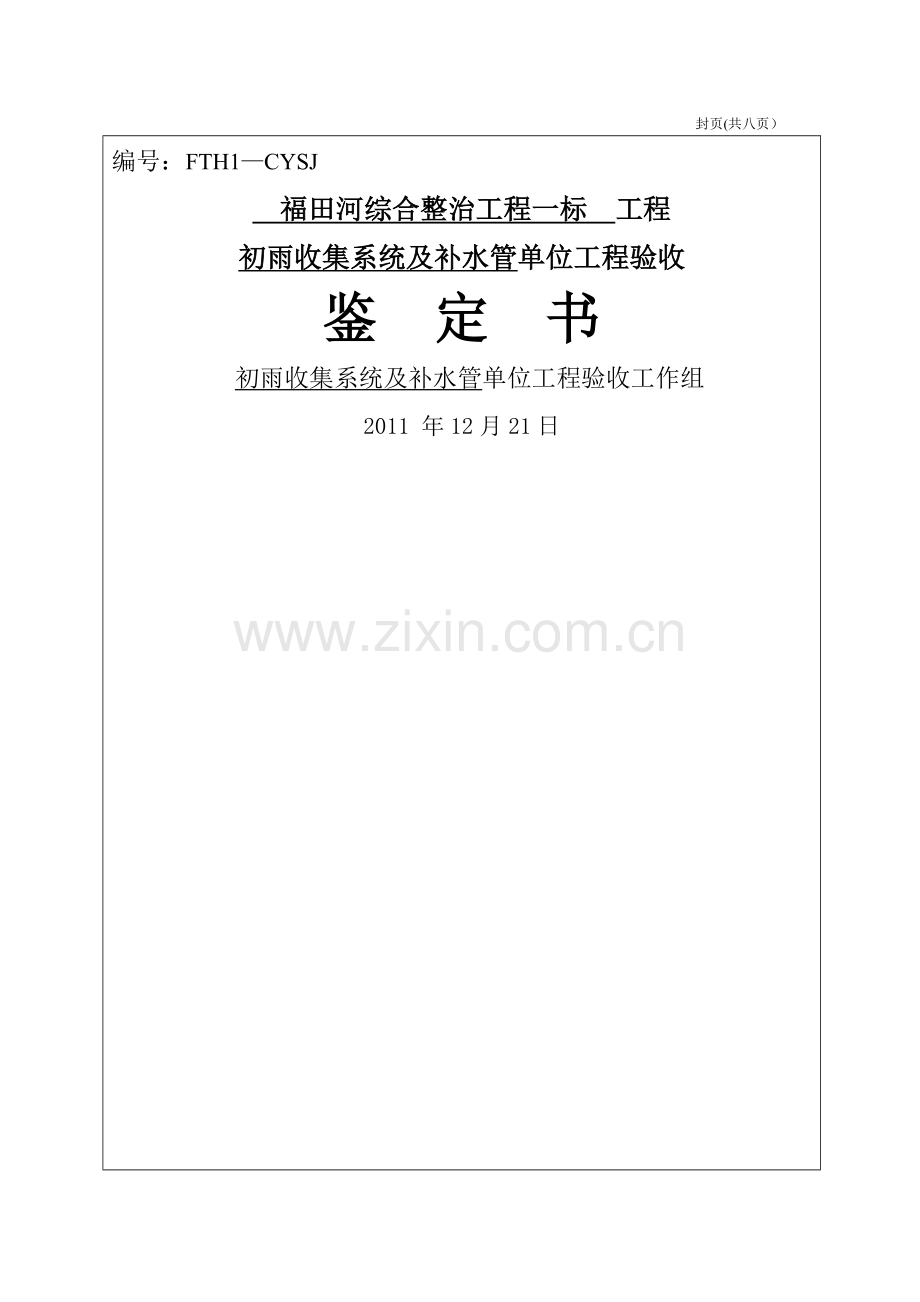

封页(共八页）
编号：FTH1—CYSJ
福田河综合整治工程一标 工程
初雨收集系统及补水管单位工程验收
鉴 定 书
初雨收集系统及补水管单位工程验收工作组
2011 年12月21日

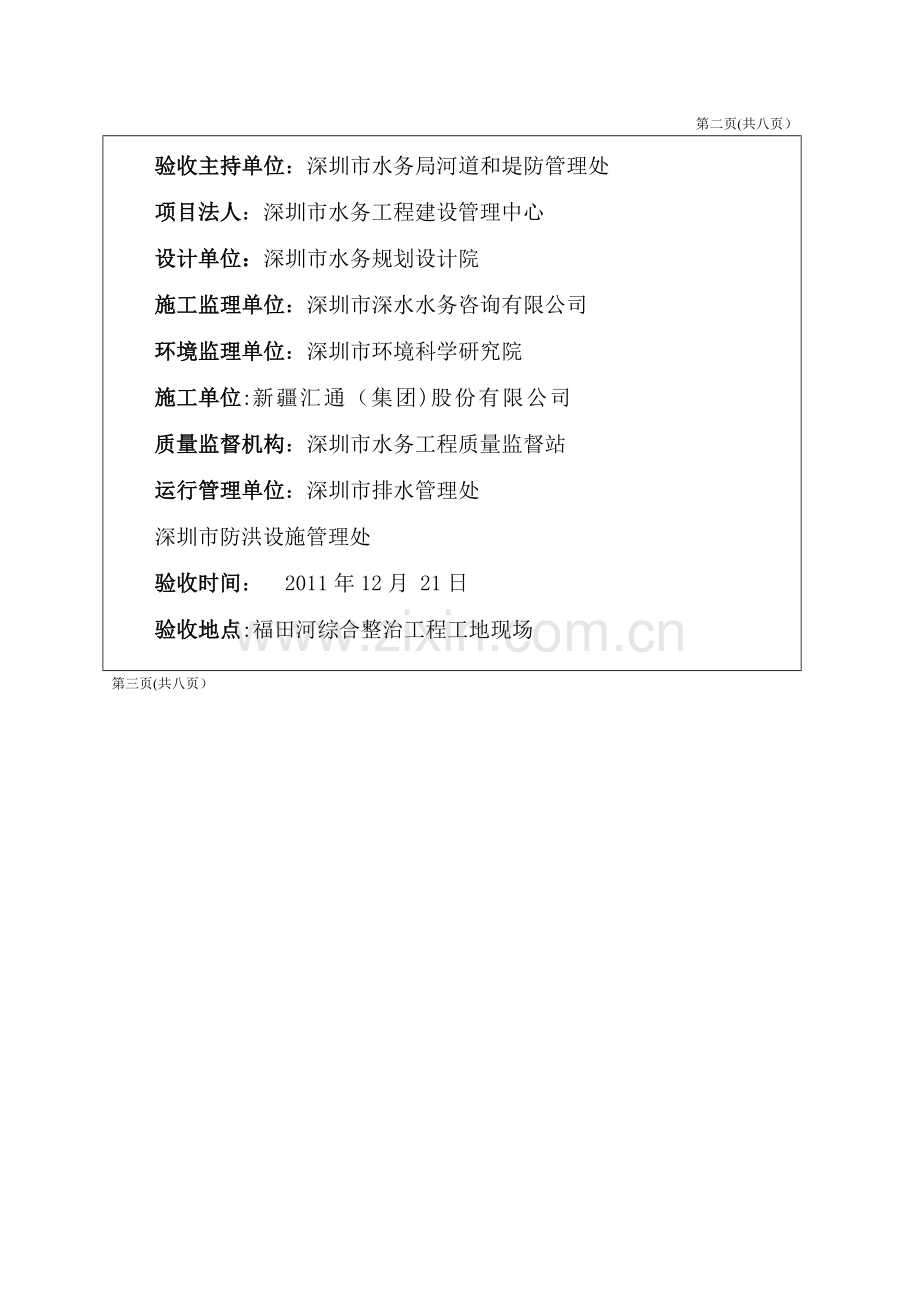

第二页(共八页）
验收主持单位：深圳市水务局河道和堤防管理处
项目法人：深圳市水务工程建设管理中心
设计单位：深圳市水务规划设计院
施工监理单位：深圳市深水水务咨询有限公司
环境监理单位：深圳市环境科学研究院
施工单位:新疆汇通（集团)股份有限公司
质量监督机构：深圳市水务工程质量监督站
运行管理单位：深圳市排水管理处
深圳市防洪设施管理处
验收时间： 2011年12月 21日
验收地点:福田河综合整治工程工地现场

第三页(共八页）
前 言
验收依据：福田河综合整治工程一标设计文件、施工合同、招投标文件、《水利水电建设工程验收规程SL223-2008》、《水利水电工程施工质量检验与评定规程》（SL176—2007)等相关规范规程、工程建设技术性标准及强制性条文.
组织机构：本标段初雨收集系统及补水管单位工程验收工作由深圳市水务局河道和
堤防管理处主持，验收工作组成员由深圳市水务局河道和堤防管理处、深圳市防洪设施
管理处、深圳市排水管理处、深圳市水务工程质量监督站、深圳市水务工程建设管理中
心、深圳市水务规划设计院、深圳市环境科学研究院、深圳市深水水务咨询有限公司、
新疆汇通（集团）股份有限公司等单位代表共9人组成，梁毅调研员担任验收工作组
组长。
验收过程：于2011年12月21日上午，验收工作组对福田河综合整治工程一标初雨收集系统及补水管单位工程进行验收，验收工作组听取了参建单位关于工程建设和工程质量评定情况的汇报,到现场检查了工程完成情况和工程实体质量，核查了分部工程质量评定、外观质量评定和相关档案资料,经讨论,最终形成了单位工程验收鉴定书。

第四页(共八页）
一、单位工程概况
（一）单位工程名称及位置
单位工程名称：初雨收集系统及补水管
位 置：深圳市福田区笔架山公园，工程起止桩号为:J0+000~J1+308。24。
（二)单位工程主要建设内容
主要建设内容：顶管和沉井施工、箱涵施工、截流支管施工、调蓄池土建、调蓄池金属机构及机电设备安装、调蓄池电气设备安装、补水管施工。
（三）单位工程建设过程（包括工程开工、完工时间，施工中采取的主要措施等）
1.开工和完工时间
本单位工程于2009年6月22日正式开工，2011年7月20日完工.
2011年5月20日本单位工程的截流干管（箱涵）、截流支管、调蓄池土建3个分部工程通过验收，2011年9月1日调蓄池金属结构及机电设备安装、调蓄池电气设备安装、补水管3个分部工程通过验收。
2. 施工中采取的主要措施
（1)按设计和规范要求做好原材料进场检验工作,采购的原材料,中间产品必须具有质量证明文件、合格证书，并对原材料进行见证抽样送检，经建设、监理、设计、施工等单位联合验收合格后方可使用.
（2)在施工过程中，严格执行：“三检制”，每道工序施工完毕,必须经验收合格后才能进入下一道工序施工，做好相关隐蔽工程的验收工作，并做好验收记录.
（3）每周召开工程例会，分析施工过程中存在的问题，并及时解决问题.
（4)每月按时向建设单位上报施工月报，使上级主管单位和部门能够及时了解工程的进展情况。
二、验收范围
本单位工程验收范围为：顶管和沉井施工、箱涵施工、截流支管施工、调蓄池土建、调蓄池金属机构及机电设备安装、调蓄池电气设备安装、补水管工程。
三、单位工程完成情况和主要工程量
1、单位工程完成情况:单位工程主要建设内容有顶管和沉井施工、箱涵施工、截流支管施工、调蓄池土建、调蓄池金属机构及机电设备安装、调蓄池电气设备安装、补水管施工。目前各项工程已经按设计内容和施工合同约定施工完毕,并已通过分部工程验收.
2、完成的主要工程量:箱涵17。3m，工作井6座，接收井5座，Φ2400顶管1235。9m，C型检查井2座，截流支管228.5m,截流井4座，70＊50m调蓄池1座,安装启闭机闸门
第五页（共八页）
7座，安装格栅机2个，安装轴通风机4台，安装动力柜3个,防雷接地系统和计算机测控系统各1个，Φ600补水管1220m，电磁流量计及井室1个，排气阀及井室1个，蝶阀及井室1个，混凝土镇墩11个。
四、单位工程质量评定
（一）分部工程质量评定
本初雨收集系统及补水管单位工程共划分6个分部工程，分部工程验收全部合格，合格率为100％，其中截流干管（箱涵）、调蓄池土建、调蓄池金属结构及机电设备安装、调蓄池电气设备安装、补水管5个分部工程质量评定为优良，优良率为83。3％;工程质量具体评定情况如下：
单位工程名称
序号
分部工程名称
单元工程个数
合格
个数
其中优良个数
优良率
评定
等级
初雨收集系统及补水管FHT1—CYSJ
1
▲ 截流干管（箱涵）FTH1—CYSJ—1
157
157
114
72。6%
优良
2
截流支管FTH1—CYSJ—2
67
67
22
32。8％
合格
3
▲调蓄池土建FTH1—CYSJ—3
698
698
617
88。4％
优良
4
调蓄池金属结构及机电设备安装
FTH1-CYSJ—4
22
22
22
100％
优良
5
调蓄池电气设备安装
FTH1—CYSJ-5
11
11
11
100%
优良
6
补水管FTH1—CYSJ-6
145
145
129
89。0％
优良
合计
1100
1100
915
83.2％
优良
重要隐蔽单元工程、关键部位单元工程
10
10
10
100%
优良
（二）工程外观质量评定
本单位工程外观质量经现场实测评定,应得分125分，实得分109。1分,综合平
均得分率为87.3%。
(三）工程质量检测情况
初雨收集系统及补水管单位工程主要检测项目统计
序号
检测项目
检测组（点）数量
合格组（点）数量
备注
1
水泥P.C32。5常规检测
1
1

2
水泥P.Ⅱ42.5R常规检测
1
1

3
水泥P。042。5常规检测
4
4

4
水泥P。042。5R常规检测
8
8

5
河砂物理性能试验
6
6

6
M30砂浆配合比设计
1
1

第六页（共八页)
初雨收集系统及补水管单位工程主要检测项目统计
序号
检测项目
检测组(点）数量
合格组（点）数量
备注
7
混凝土用石检验
1
1

8
钢绞线力学性能检验
1
1

9
3孔锚具金属硬度试验
1
1

10
夹片金属硬度试验
1
1

11
钢筋力学性能试验
56
56

12
钢筋焊接、机械连接力学性能试验
96
96
其中3组机械连接双倍复检合格
13
Φ2400Ⅱ钢筋砼管试验
1
1

14
Φ800玻璃钢夹砂管试验
1
1

15
击实、回填密实度试验
216
216
其中2个点经复检后合格
16
C15抗压混凝土试块
4
4

17
C20抗压混凝土试块
49
49

18
C25抗压混凝土试块
132
132

19
C30抗压混凝土试块
60
60

20
C35抗压混凝土试块
84
84

21
C40抗压混凝土试块
3
3

22
P6混凝土抗渗试块
35
35

23
M30水泥净浆抗压试块
53
53

24
M30水泥砂浆抗压试块
33
33

25
调蓄池锚杆拉拔试验
30
30

26
调蓄池预应力锚索检验
18
18

27
调蓄池灌注桩低应变动力检验
16
16

28
调蓄池基础地基平板载荷试验
7
7

29
调蓄池基础地基重型动力触探试验
20
20

30
锚索应力计监测
7
7

第七页(共八页)
（四）单位工程质量等级评定意见
本单位工程所含分部工程质量全部合格，单位工程外观质量评定优良,验收资料齐全,单位工程施工质量经施工单位自评,监理单位复核,项目法人认定，质量监督机构核定，同意本单位工程质量等级评定为优良。
五、分部工程验收遗留问题处理情况
已处理完毕并验收合格.
六、运行准备情况（投入使用验收需要此部分）
良好.
七、存在的主要问题及处理意见
无。
八、意见和建议
无。
九、结论
验收工作组察看了施工现场，听取了建设、设计、监理及施工单位的汇报，查阅了工程档案资料，认为本单位工程具备验收条件,同意验收，验收结论如下:
1、初雨收集系统及补水管单位工程于2009年6月22日开工，2011年7月20日完工,施工单位已按批准的设计文件和施工合同完成了合同约定的施工任务。
2、本单位工程中6个分部工程，已按有关规范要求进行了分部工程验收和单位工程质量评定,工程主要原材料、中间产品质量检验合格 。
3、工程投入运行以来，运行情况正常,满足设计要求,具备安全运行条件.
4、工程档案验收资料齐全,施工过程中未发生质量、安全事故.
根据《水利水电建设工程验收规程》（SL233—2008)和《水利水电工程施工质量检验与评定规程》（SL176-2007）有关规定,验收工作组同意通过初雨收集系统及补水管单位工程验收，单位工程质量等级优良。
十、保留意见（应有本人签字)
无
保留意见人签字：
十一、单位工程验收工作组成员签字表
福田河综合整治工程一标
初雨收集系统及补水管单位工程验收工作组成员签字表
第八页（共八页)
工作组成员
姓 名
单 位（全称）
职务和职称
签 字
组长
梁 毅
深圳市水务局河道和堤防管理处
调研员

副组长
李建志
深圳市水务工程建设管理中心
副主任

副组长
刘望根
深圳市水务工程质量监督站
副站长

组员
黄 贵
深圳市排水管理处
科 长

组员
蒋 文
深圳市防洪设施管理处
部长

组 员
孙 晖
深圳市深水水务咨询有限公司
总 监

组员
李朝方
深圳市水务规划设计院
项目
负责人

组 员
张 帆
深圳市环境科学研究院
高 工

组 员
王 伟
新疆汇通（集团）股份有限公司
项目经理
