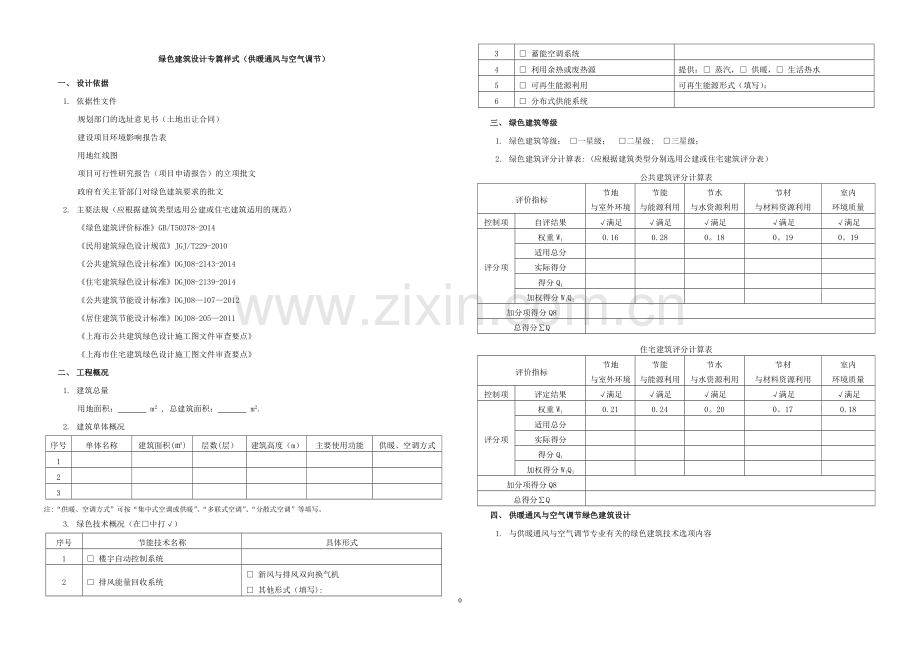

绿色建筑设计专篇样式（供暖通风与空气调节）
一、 设计依据
1. 依据性文件
规划部门的选址意见书（土地出让合同）
建设项目环境影响报告表
用地红线图
项目可行性研究报告（项目申请报告）的立项批文
政府有关主管部门对绿色建筑要求的批文
2. 主要法规（应根据建筑类型选用公建或住宅建筑适用的规范）
《绿色建筑评价标准》GB/T50378-2014
《民用建筑绿色设计规范》JGJ/T229-2010
《公共建筑绿色设计标准》DGJ08-2143-2014
《住宅建筑绿色设计标准》DGJ08-2139-2014
《公共建筑节能设计标准》DGJ08—107—2012
《居住建筑节能设计标准》DGJ08-205—2011
《上海市公共建筑绿色设计施工图文件审查要点》
《上海市住宅建筑绿色设计施工图文件审查要点》
二、 工程概况
1. 建筑总量
用地面积： m2 , 总建筑面积： m2.
2. 建筑单体概况
序号
单体名称
建筑面积(㎡)
层数(层）
建筑高度（m）
主要使用功能
供暖、空调方式
1

2

3

注:“供暖、空调方式”可按“集中式空调或供暖”、“多联式空调”、“分散式空调”等填写。
3. 绿色技术概况（在□中打√）
序号
节能技术名称
具体形式
1
□ 楼宇自动控制系统

2
□ 排风能量回收系统
□ 新风与排风双向换气机
□ 其他形式（填写):
3
□ 蓄能空调系统

4
□ 利用余热或废热源
提供：□ 蒸汽，□ 供暖，□ 生活热水
5
□ 可再生能源利用
可再生能源形式（填写）：
6
□ 分布式供能系统

三、 绿色建筑等级
1. 绿色建筑等级： □一星级； □二星级; □三星级；
2. 绿色建筑评分计算表: (应根据建筑类型分别选用公建或住宅建筑评分表）
公共建筑评分计算表
评价指标
节地
与室外环境
节能
与能源利用
节水
与水资源利用
节材
与材料资源利用
室内
环境质量
控制项
自评结果
√满足
√满足
√满足
√满足
√满足
评分项
权重Wi
0.16
0.28
0。18
0。19
0。19
适用总分

实际得分

得分Qi

加权得分WiQi

加分项得分Q8

总得分∑Q

住宅建筑评分计算表
评价指标
节地
与室外环境
节能
与能源利用
节水
与水资源利用
节材
与材料资源利用
室内
环境质量
控制项
评定结果
√满足
√满足
√满足
√满足
√满足
评分项
权重Wi
0.21
0.24
0。20
0。17
0.18
适用总分

实际得分

得分Qi

加权得分WiQi

加分项得分Q8

总得分∑Q

四、 供暖通风与空气调节绿色建筑设计
1. 与供暖通风与空气调节专业有关的绿色建筑技术选项内容
分类
技术内容
评价分
自评分
备注
供暖通风与空调
冷热源机组能效优于现行国家标准
6

热水循环泵和通风空调系统风机的单位能耗功率
6

合理选择和优化供暖、通风与空调
10

降低过渡季节供暖、通风与空调系统能耗
6

空调部分负荷节能措施
9

能量综合利用
排风热回收
3

合理采用蓄冷蓄热系统
3

合理利用余热、废热
4

合理利用可再生能源
10

室内空气质量
气流组织合理
7

设置室内空气质量监控系统※（D)
8

地下车库设置与排风设备联动的一氧化碳浓度监测※（D）
8

创新
供暖空调全年计算负荷降低幅度达15%
2

冷热源机组能效优于国家现行标准
1

对主要功能房间采取有效的空气处理措施
1

应用分布式供能系统※（N）
1

注：1 表中内容可根据住宅建筑、公共建筑及达标选项删减；
2凡标注有“※”的技术内容，标示该条文与其他专业也有关系,J—建筑，G—结构，S—给排水专业，N—暖通，D-电气。
2. 设计参数与计算指标
1） 室外设计参数

大气压力(hPa）
空调计算干球温度（℃)
空调计算湿球温度（℃）
空调计算相对湿度（％）
供暖室外计算温度（℃）
通风计算温度（℃）
平均风速（m/s）
夏季

冬季

2） 空调室内空气计算参数
区域或房间简要名称
夏季
冬季
人员密度
新风量
风速
噪声控制标准
温度℃
相对湿度%
温度℃
相对湿度%
人/m2
m3/h•人
m/s
dB(A）

3） 冬季供暖室内空气计算参数
设计参数
区域或房间简要名称

室内设计温度（℃)

4） 空调总冷负荷： kW,空调(供暖)总热负荷： kW。
5） 各栋建筑单体空调或供暖负荷计算统计：
序
号
单体
名称
空调
冷负荷
(kW)
单位建筑
面积冷指标
(W/㎡)
空调（供暖)
热负荷
（kW)
单位建筑
面积热指标
(W/㎡)
备注
1

2

3

4

3. 空调(供暖）冷热源
序号
冷热源系统形式和参数
具体内容和数据
1
空调冷源形式

2
空调或供暖热源形式

3
空调、供暖水系统制式
□二管制，□四管制,□分区二管制；
□异程式,□同程式，□其他：
4
定压方式、水处理方式

5
冷冻水供、回水温度（℃）

6
冷却水供、回水温度(℃）

7
供暖热水供、回水温度（℃）

注：冷热源主机设备主要有：冷水[热泵］机组、多联式空调室外机、房间空调器、单元式空调机组、溴化锂吸收式冷[温]水机组、锅炉和热水机组等，包括并不仅限于这些类型。
4. 空调(供暖)水系统
序号
空调、供暖水系统形式和参数
具体内容和数据
1
供暖、空调水系统输配方式

2
水系统的划分

3
水力平衡调节措施

4
水泵效率（％）
≥
5. 冷热源及水系统节能指标
1） 冷热源主机设备节能指标
序
号
主机设备简要名称
额定制冷量
(kW）
额定制热量（kW)
配电功率
（kW）
燃气耗量
（Nm3/h）
COP
或
EER
IPLV
或
IPLV（C）
额定热效率
η
是否符合要求
（Y/N)
1

2

3

注:本表为通例表式,不同种类的空调冷、源源和供暖热源主机设备，可选择填写相应的空格，或自行删改及复制成多种类型的表式。
2） 循环水泵耗电输冷（热)比
序号
最不利环路名称及编号
EC（H)R 计算值
限定值
1

2

3

6. 空调、通风风系统
1） 系统形式和参数
序号
空调、通风风系统形式和参数
具体内容和数据
1
空调风系统输配方式
□ 全空气系统，□ 风机盘管+新风系统，□ 多联机+新风系统，□ 其它：
2
全空气系统过渡季节全新风或加大新风比运行
□ 有 / □ 无，最大新风比: ％
3
机械通风系统设置位置
□ 地下车库，□ 设备机房，□ 卫生间，□ 其他:
2） 空调风系统最大单位风量耗功率WS值
建筑类型： 建筑
空调
风机
过滤
装置
总效率
全压
风量
加湿
方式
热回收装置阻力
设计
耗功率值
耗功率
限值
备注
（%）
（Pa）
(m3/h)
（Pa)
（W/m3。h）
(W/m3。h）

注：平时使用的风量大于等于10000m3/h的空调风机中单位风量耗功率Ws最大者请填于上表.
3） 通风风系统最大单位风量耗功率WS值
普通机械通风系统
通风
风机
总效率
全压
风量
设计
耗功率值
耗功率
限值
备
注
(％)
(Pa）
(m3/h)
（W/m3。h）
(W/m3。h)

注：平时使用的风量大于等于10000m3/h的通风风机中单位风量耗功率Ws最大者请填于上表。
7. 空调水管、供暖水管、空调风管保温
序
号
需保温的
管道种类
保温材料名称
容重
（kg/m3）
导热系数
(W/m•k)
保温层
厚度(mm)
燃烧性能
等级
1
空调水管

2
空气冷凝水管

3
供暖水管

4
空调风管

5
（其他)

8. 计量与控制（只填写已采用的措施，不涉及的内容可不填或不选。)
1） 能量计量装置典型设置情况统计
计量类型
表具名称或编号
用途
安装位置
备注
燃料耗量

冷、热量

用电量

详见电气设计
补水量

详见给排水设计
2） 锅炉房和换热机房的控制
□ 锅炉房、换热机房群控，□ 锅炉、换热机组台数控制；
□ 燃料供应量控制；
□ 水泵台数与转速控制，□ 水泵与阀门等设备连锁控制；
□ 供热量控制，□ 热水供水温度调节，□ 热水供水流量调节；
□ 其他： 。
3） 空调冷热源的控制
□ 冷水(热泵）机组、水泵、阀门、冷却塔等设备顺序启停和连锁控制；
□ 冷冻机房群控,□ 冷水机组台数控制,□ 冷水机组冷量优化控制；
□ 水泵台数控制，□ 水泵流量优化控制，□ 水泵自动变频控制；
□ 冷冻水供水温度调节；
□ 冷却塔风机台数控制,□ 冷却塔风机变速控制；
□ 冷却水最低供水温度控制，□ 冷却塔免费供冷供水温度控制；
□ 其他: 。
4） 全空气系统控制
□ 风机、风阀、水阀启停连锁控制，□ 机组定时启停，□ 风机变速控制；
□ 过渡季加大新风比控制，□ 运行状态监测及故障报警，□ 过滤器超压报警；
□ 其他: 。
5） 风机盘管系统控制
□ 电动水阀和风速相结合控制,□ 公共区域温度设定范围控制；
□ 公共区域定时启停控制,□ 过渡季加大新风比控制；
□ 其他： 。
6） 室内温度自动控制与调节装置：□有、□无。
7） 室内空气质量监控系统：在□办公室、□会议室、□多功能厅、□教室、□其他 等(人员密度超过25人/100m2，总人数大于8人的主要功能房间)设置室内空气质量监控系统，对室内的二氧化碳浓度进行数据采集、分析及浓度超标报警（2000mg/m3）,并联动空调系统进行 控制。
8） 地下车库通风系统设置CO浓度监控系统：当CO浓度超过30mg/m3时，发出报警信号，并联动控制车库通风风机进行（□开启、□多档、□变频）控制。
9. 室内、外环境质量
1） 锅炉或热水机组采用燃料为 ，燃烧后的烟气经 处理后排放,烟囱设置在 ，排放口高度 m。
2） 餐厅厨房排油烟风机前净化装置：□有、□无,净化设备的效率为 %，厨房油烟排放浓度 mg/m3，.排油烟风道的排放口设置位置： .
3） 冷热源机组采用的冷媒为：□R22、□R134A、□R410A、□R407C、其他 ，□是/□否为环保冷媒。
4） 采用的消声、减振措施：□消声设备、□弹簧隔振器、□橡胶隔振垫块、□橡胶隔振器。
10. 能量回收
1） □冷凝热回收系统,□冷却塔免费供冷系统。
2） 排风热回收系统的位置: ，形式： ，□全热、□显热,热回收的效率： ％.
11. 特殊供能系统
1） 蓄能空调系统
□ 分时电价，峰谷电价比为： ： 。
蓄冷蓄热系统形式： ，设计日空调总冷量: kW·h,蓄冷装置的冷量： kW·h。
2） 分布式供能系统
分布式热电冷联供系统形式：□区域分布式、□楼宇分布式、其他 .
分布式供能方式： ，具体参数： 。
全年能源综合利率： %。
3） 可再生能源（以土壤源热泵为例）
采用土壤源热泵作为空调系统的一部分冷热源，地源热泵机组制冷量占总制冷量的 ％，地埋管型式: ，埋深度 米，间距 米，热平衡措施: 。
4） 余热、废热利用
类别
总用能量(kW）
余热或废热提供的热量（kW）
余热或废热提供的比例（%)
蒸汽

供暖或空调

生活热水
