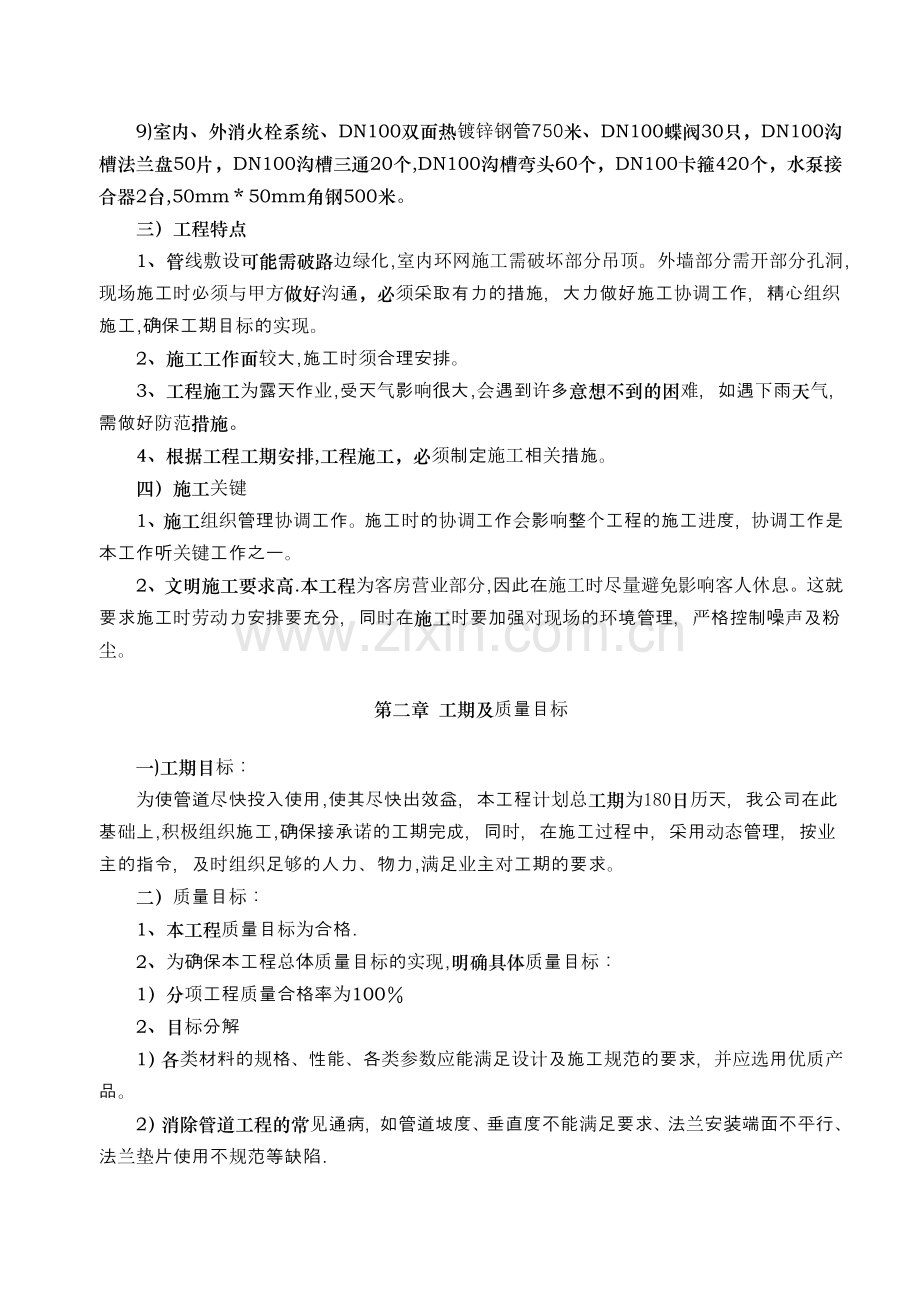

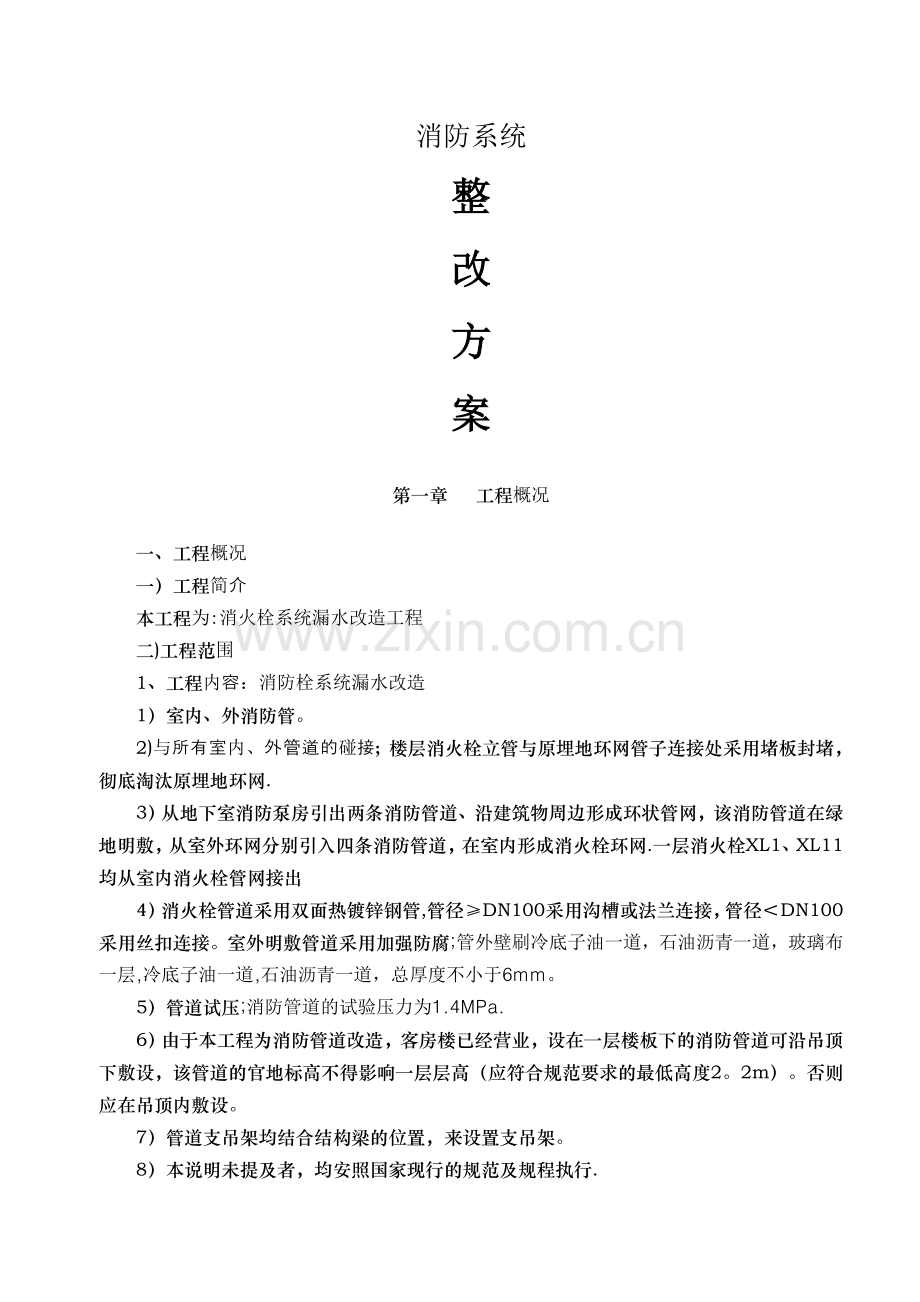

消防系统整改方案第一章 工程概况一、工程概况一）工程简介本工程为:消火栓系统漏水改造工程二)工程范围1、工程内容：消防栓系统漏水改造1）室内、外消防管。2)与所有室内、外管道的碰接；楼层消火栓立管与原埋地环网管子连接处采用堵板封堵，彻底淘汰原埋地环网.3）从地下室消防泵房引出两条消防管道、沿建筑物周边形成环状管网，该消防管道在绿地明敷，从室外环网分别引入四条消防管道，在室内形成消火栓环网.一层消火栓XL1、XL11均从室内消火栓管网接出4）消火栓管道采用双面热镀锌钢管,管径DN100采用沟槽或法兰连接，管径DN100采用丝扣连接。室外明敷管道采用加强防腐;管外壁刷冷底子油一道，石油沥青一道，玻璃布一层,冷底子油一道,石油沥青一道，总厚度不小于6mm。5）管道试压;消防管道的试验压力为1.4MPa.6）由于本工程为消防管道改造，客房楼已经营业，设在一层楼板下的消防管道可沿吊顶下敷设，该管道的官地标高不得影响一层层高（应符合规范要求的最低高度2。2m）。否则应在吊顶内敷设。7）管道支吊架均结合结构梁的位置，来设置支吊架。8）本说明未提及者，均安照国家现行的规范及规程执行.9)室内、外消火栓系统、DN100双面热镀锌钢管750米、DN100蝶阀30只，DN100沟槽法兰盘50片，DN100沟槽三通20个,DN100沟槽弯头60个，DN100卡箍420个，水泵接合器2台,50mm50mm角钢500米。三）工程特点1、管线敷设可能需破路边绿化,室内环网施工需破坏部分吊顶。外墙部分需开部分孔洞,现场施工时必须与甲方做好沟通，必须采取有力的措施，大力做好施工协调工作，精心组织施工,确保工期目标的实现。2、施工工作面较大,施工时须合理安排。3、工程施工为露天作业,受天气影响很大,会遇到许多意想不到的困难，如遇下雨天气，需做好防范措施。4、根据工程工期安排,工程施工，必须制定施工相关措施。四）施工关键1、施工组织管理协调工作。施工时的协调工作会影响整个工程的施工进度，协调工作是本工作听关键工作之一。2、文明施工要求高.本工程为客房营业部分,因此在施工时尽量避免影响客人休息。这就要求施工时劳动力安排要充分，同时在施工时要加强对现场的环境管理，严格控制噪声及粉尘。第二章 工期及质量目标一)工期目标：为使管道尽快投入使用,使其尽快出效益，本工程计划总工期为180日历天，我公司在此基础上,积极组织施工,确保接承诺的工期完成，同时，在施工过程中，采用动态管理，按业主的指令，及时组织足够的人力、物力,满足业主对工期的要求。二）质量目标：1、本工程质量目标为合格.2、为确保本工程总体质量目标的实现,明确具体质量目标：1）分项工程质量合格率为1002、目标分解1）各类材料的规格、性能、各类参数应能满足设计及施工规范的要求，并应选用优质产品。2）消除管道工程的常见通病，如管道坡度、垂直度不能满足要求、法兰安装端面不平行、法兰垫片使用不规范等缺陷.3)管道的防腐严格执行防腐工程的规范4）管道水压试验一次性成功。5）管道冲洗、通水一次性合格。三)安全目标：无任何安全事故。第三章 施工准备情况一)、做好图纸会审和现场交接工作1、工程开工前，由管道专业工程师组织施工技术人员审查管道设计图纸，内容包括：1)图纸技术资料是否齐全2）工艺设计是否合理2、在建设单位的主持下，会同监督部门、设计单位对施工图纸进行会审，设计单位介绍设计意图和功能要求，施工单位提出设计图纸的问题和建议,在各单位达成统一意见后，就所讨论的问题做好“图纸会审纪要文件，参加单位共同会签、盖章,作为指导施工的依据。做好技术资料的交接和书面交接记录，并及时将交底会精神传达到各施工技术人员及施工操作人员。3、开工前组织技术人员对管道沿线的地形地貌现场堪察，并做好技术资料的交接和书面交接记录。二) 编制进度计划合同签订后，根据现场的实际进展情况，向业主提交详细的工程进度表供审批,该进度计划表应是将整个工期进行合理分配,设立关键部位进行分段控制，同时进度表中需详细注明劳动力安排及材料的订货和到货时间。三）编制施工方案由项目部技术负责人组织专业技术人员、全面熟悉图纸和规范要求,结合前期工程的施工经验及本工程的特点，编制切实可行的各施工方案，具体说明分项工程的施工方法、施工工艺、工程进度安排、劳动力组织、质量、安全和工期保证措施，有效的指导现场施工。四)做好技术交底工程正式开工前必须做好技术交底工作,由项目技术负责人向各管道施工技术人员、施工队长及班组长作总体交底,再由各专业工程技术人员、班组长向具体施工人员根据工程进度作分部分项技术交底和专项技术交底，工程关键过程、特殊过程应有该专业责任人对施工操作人员进行技术交底;工程变更，施工技术人员应及时对施工人员进行技术交底.技术交底采取书面交底、现场演示、样板施工等多种形式相结合，使全体人员都了解设计意图、规范和标准要求、采取的施工步骤、工艺方法、安全措施及所需的材料设备和工期要求。五）施工人员培训项目部应通过对施工人员进行必要的系统培训，来增加施工工人员的质量意识，提高施工质量的技术，业务和管理水平，为工程的质量创造必要的保证条件。1、项目部管理人员、施工技术人员及操作人员应接受质量意识和质量管理知识的教育,以及有关的专业知识和管理技术、操作技能的培训。2、施工管理人员应学习本公司工作程序文件的管理知识。3、施工管理及操作人员应及时学习新规范、新工艺及新的施工手册。4、对特殊作业人员应进行上岗前培训，并进行考核,合格后领取资格证书才能允许上岗.5、新进入施工现场的职工应进行有关本工程知识的培训,并经考核合格后方可上岗作业.6、应对各施工人员进行本工程中的质量目标教育，进行全面技术交底。六）做好相关规范标准收集工作工程在施工过程中，除按施工图纸、工料规范要求外，还应符合国家标准和验收规范以及当地主管部门的各项规定。八）现场临时设施施工准备1、施工用房及堆放场地的准备安排根据现场实际情况，以方便于施工为原则，且工期较短,本工程钢管材料分批、分散堆放，堆放于离施工点最近的路边。2、现场临时用电、临时用水临时电源采用两种方式，1）从管道安装点附近的电源点接线;2）现场配备发电机。从电源处接到总配电箱,挂表计量，由总配电箱分多路提供给施工现场的用电.临时用水的供应主要为管道试压冲洗等施工用水。九）施工生产准备1、施工场地：首先在施工现场做好场地清理,清除现场障碍物，做好防护工作，清出管道搬运通道及管道焊接场地。2、施工作业面：进行现场勘察，查出影响施工的问题,及时解决，理出施工作业面。3、配备足够的安装、调试机具、并对所有进入现场的施工机具进行检查和试运转,并作好记录，保证机械完好率在95以上。4、按照施工进度计划和工程要料计划，对于可以预制的要提前加工,采购材料。5、做好现场施工准备，落实施工技术措施，作好机具的防雨和防潮工作第四章 施工组织管理网络一）项目部管理体系我公司深信,人是项目管理成功的关键，因此，我公司将根据本项目实际情况及特点,采用现场项目经理负责制的组织管理机构形式，合理配备管理岗位,择优配置管理人员，我公司将在签订合同后，组建强有力的项目管理部，做到事无巨细,均有人管，以保证工程的安全优质施工.第五章 主要分部、分项施工方法(一)管道的安装1、管节安装前应对管材按产品标准逐支检查,不符合标准不得使用。2、调整管材长短时可用手锯切割，断面应垂直平整,不应有损坏.3、管材采用人工安装,安装时根据控制桩严格控制管道中心和高程，以避免管内底高程超差。橡胶圈的环内径，宜为插口端外径的0.850。9，橡胶圈断面直径压缩率一般采用40.清理干净承口内橡胶圈沟槽，插口端工作面及橡胶圈，不得有土或其它杂物。将橡胶圈正确安装在承口橡胶圈内，不得装反或扭曲，为了安装方便可先用水浸湿胶圈，但不得在橡胶圈上涂润滑剂安装.橡胶圈连接管材在施工中被切断时(断口平整且垂直管轴线）应在插口端倒角,并划出插入长度标线，然后再进行连接。用毛刷将润滑剂均匀地涂在嵌在承口处的橡胶圈和管插口端外表面上，但不得将润滑剂涂到承口的橡胶圈沟槽内,润滑剂可采用V型脂肪酸盐,禁止用黄油或其它油类作为润滑剂。将连接管道的插口对准承口,保持插入管段的平直,用手动葫芦或其它拉力机械将管一次插入至标线。若插入阻力过大，切勿强行插入,以防橡胶圈扭曲。用塞尺顺承口间隙插入，沿管线圆周检查橡胶圈的安装是否正常。管道安装时应注意:1、管道必须垫稳,管底坡底不得倒流水，管道内不得有泥土、砖石、砂浆、木块等杂物.2、橡胶圈使用前必须逐个检查，不得有割裂，破损,气泡,大飞边等缺陷.应确认橡胶圈安放位置及插口的插入深度。3、接口时，先将承口的内壁清理干净,并在承口内壁及插口橡胶圈上涂润滑剂（首选硅油），然后将承插口端面的中心轴线对齐。4、接口方法按程序进行，橡胶封圈正确就位，不扭曲、不脱落。（二）管道的闭水实验当管道工程敷设和安装完毕以后,应进行管道工程的压力试验。给水管道经试验合格后,在竣工验收前,要通水冲洗。冲水的流速控制在1M/S范围内，应连续冲洗，不留死角。系统的最低点设放水口。当进出口水质相当时即可停止。第六章 确保工程质量的技术保证措施我公司承诺在对本工程施工的过程中，各分项工程的质量标准将达到设计文件中的要求,当质量不达标时，建设与监理等有关单位有权要求我单位停工或返工,返工费用由我单位承担,工期不予顺延.为确保本工程质量的要求，必须先确定施工后的质量目标、质量保证体系、管理措施等，然后,再具体采取详细的措施.具体详细介绍如下：一、质量目标科学管理、精心施工，合理制定工程进度计划，严格按照国家及市有关安全操作规程施工，坚决杜绝事故发生。在施工过程中严格按照规范精心施工,争取各工序均达到优良标准。二、质量保证体系1、建立健全该工程的质量责任制：经理负责协调公司机关各职能部门及项目经理部的质量活动;管理代表主持该工程质量活动，主持纠正和预防措施的规定，并对实施和有效性组织跟踪和验证;技术负责人组织贯彻执行国家现行有关工程质量,组织推广新技术、新工艺并组织编制质量保证措施。2、项目经理是本工程的第一负责人。工地设置专职质量检查员二人作为项目经理管理助手,在项目经理和项目技术负责人的直接领导下,在公司质安科的指导下，具体担负质量管理方面的业务工作，实行质量一票否决权，对工程质量实施严格严密的监控管理。3、组织好工序交接检查验收。各施工班组设兼职质量检查员,对本班组完成的项目按照标准进行认真质检，并填写自检记录，对于不符合项目自行整改关闭，最后提交专职质量检查员验收,同下一道工序办理交接手续，上道工序存在的质量问题，没有进行整改，下道工序拒绝接收,以保证上道工序的不合格项不转入下道工序.三、质量管理措施1、各级管理人员、工程技术人员和质检人员，必须对工程量严格要求,一丝不拘的执行施工规范、操作规程和质量验收标准。2、领导和技术人员对工程的关键部位要跟班作业，严格把关，发现问题，及时解决。3、对技术复杂、施工要求高的施工部位，除必须认真进行技术交底外，还要现场指导,先做样板，再全面展开施工作业。4、按照国家现行的规范和规程进行施工。5、明确各级质量责任制，做到责任落实到人.6、实行优质有奖,劣质受罚,质量和经济利益挂钩，保证质量目标的实现。7、在施工过程中不断的组织定期和不定期的质量检查评比,不断发现和处理施工操作中存在的质量问题，不断提高施工质量水平.8、建立施工现场的例会制度,通过工程例会，经常掌握生产动态，解决施工中存在的质量问题，确保施工生产的顺利进行。项目经理每周召开一次工程质量分析会议及质量意识教育会议。总结上周施工过程中的质量情况，对类似质量问题出现的原因进行分析并提出整改措施，并对下周施工过程中可能出现的质量问题先进行交底,防止质量问题的产生。9、技术负责人专职负责质量检查，工程技术人员每日下午4:30定时检查各作业层的质量情况，能以真实的数据反映当天的质量情况，并作详细的记录。四、保证质量的技术措施1、建立健全质量保证措施，组建项目经理部技术组,配备一名工程师,全面负责现场施工技术指导和监督管理.2、现场组建施工技术管理班子,由项目技术负责人、施工员、质检员和班组长组成。工程质量技术管理人员在项目技术负责人的领导下，负责日常施工技术指导与监督管理。3、各分部分项工程质量管理：及时组织给水、消防管线和雨水、污水管线开挖及安装埋设过程中的验收，组织室外电气工程的隐蔽验收。各分项工程严格执行三检制度，上道工序不合格不能组织下道工序施工，隐蔽工程及中间工程验收在公司检查合格的基础上，报请建设单位、监理工程师、质检站共同参加复核验收，合格后方可组织工程施工隐蔽记录和组织下道工序施工。4、加强技术管理，认真贯彻国家规范标准及省市建设主管部门颁发的规章规定，建立健全岗位责任制.5、特殊分项工程的施工，应及时编制专题方案。6、积极推广应用先进科技项目,辅以科学技术保证工程质量和进度。7、原材料、成品及半成品的采购与使用，采取双向控制保证制度，采购时应有出场证明和质量保证书，进场后经专职人员抽样复查，确认合格后方可使用。五、工程质量的具体要求1、认真熟悉图纸,搞好图纸会审,施工前处理好设计和技术上的有关问题，在此基础上，项目技术负责人向施工班组做好技术交底工作。交底采用书面交底和口头交底相结合的方式进行，以书面交底为主。2、工程所用材料把好三关，即材质关、检验关和计量关,主要材料除必须要有出厂合格证外，还必须按批量取样送检，合格后方可使用，对已通过检验和未通过检验的材料严格分开堆放,作出标识，防止误用，材料堆放应保证必须的条件，防止由于堆放不当而使材料受损严重。3、完善工程技术档案资料的管理，项目设计专人负责此项工作，工程竣工后由项目经理部提供完整的资料交付生产技术科管理、归档，作为竣工资料交付。4、进行经常性的质量意识教育，在全体员工中树立坚定的质量第一和信誉第一的观念.树立必须是严格操作作出质量而不仅仅是靠质量检查的思想.5、经常组织技术人员，各班组成员参观邻近先进单位的施工现场，吸收先进的质量管理体系及施工方法，不断提高工程的质量.6、密切与甲方、监理、监督和设计部门的联系,自觉接受管理，不断改进服务质量。第七章 确保安全生产的技术组织措施1、施工现场安全技术措施施工现场的布置符合防火、防洪、防雷电等安全规定.管道施工时应设置有防止行人、物体等坠落的安全设施；危险地点悬挂按照GB2893-82安全色和GB2894-82安全标志规定的标牌，夜间有人经过施工的位置应设红灯示警,现场道路符合工厂企业厂内运输安全规程GB437884的规定，施工现场设置大幅安全宣传标语。现场的施工区域均设足够的消防水源和消防设施网点，消防器材设专人管理不得乱拿乱动，并组成一个由23人的义务消防队，所有施工人员要熟悉并掌握消防设备的性能和使用方法。施工现场的临时用电，严格按照施工现场临时用电安全技术规范JGJ46-88的规定执行.2、施工机械的安全控制措施各种机械操作人员和车辆驾驶员,必须取得操作合格证，不操作与操作证不相符的机械；不将机械设备交给无本机操作证的人员操作,对机械操作人员要建立档案，专人管理。操作人员必须按照本机说明书规定，严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度.指挥施工机械作业人员，站在可让人了望的安全地点，并明确规定指挥联络信号。定期组织机电设备、车辆安全大检查，对检查中查出的安全问题，按照“三不放过的原则进行调查处理，制定防范措施，防止机械事故的发生。3、防止触电措施实行总配电箱、分配电箱、开关箱三级接线用电,三级漏电保护。施工用电设专人管理，所有配电箱必须加锁.整个现场设不同的用电回路进行供电，编制详细的临时用电施工组织设计，严格进行定期检修。加强职工用电安全教育,提高职工认识,对电气设备操作人员进行定期培训.所有电气设备使用前必须有专业人员进行检查确认其安全性能良好。禁止在雨天露天使用任何电动设备.4、消防措施成立消防领导小组，建立健全防火检查制度,发现隐患，必须立即消除.临时设施不得在高压线下或危险区域搭建。焊割设备上的安全附件,必须完整有效，与明火距离不得小于10米。施工用电，应严格执行建设部颁发的施工现场临时用电安全技术规范,加强用电管理，防止发生电气火灾。现附材料及人工费用清单：项目规格数量单价(元）材料费小计(元）安装人工费(元）人工费小计（元）合计(元)双面热镀锌钢管DN100约750米蝶阀DN10021只水泵接合器DN1002台沟槽法兰盘DN10042片沟槽三通DN10020只沟槽弯头DN10060只沟槽卡箍DN100420只角钢50mm50mm约500米螺丝16300开孔DN13315个立管与环网连接DN10011个立管与原埋地管网封堵DN10011个管道防腐DN100约750米辅材1批总计备注：以上报价结算以实际安装更换数量为准。不包括装修拆除和恢复费用。
