产品一致性控制程序附表.doc

附表
产品一致性检查内容
产品名称/规格型号
钢质隔热防火门GFM-1023-bdl5A1.00（乙级）-1
铭牌
铝制铭牌：铆接在门框上。内容包括：产品名称、规格型号、耐火等级、执行标准、生产批号、出厂日期、厂名、厂址等。
标识
获证后将II型身份标识贴在门扇开启方向的右上角。
序号
检查内容
关键指标
关键指标允许范围
1
门扇内填充材料种类、型号规格、生产单位
阻燃布面珍珠岩防火板：密度370kg/m3，北京邦联兴业防火设备有限公司；
阻燃布面珍珠岩防火板：密度370kg/m3±37 kg/m3
2
外形尺寸
980mm×2300mm（预埋20mm）
外形尺寸：宽≤980mm，长≤2300mm
3
玻璃透光尺寸
门扇玻璃透光尺寸：165mm×555 mm
门扇玻璃透光尺寸：宽≤165mm，长≤555mm
4
门扇厚度
45mm
+2mm
45mm
-1mm
5
门框侧壁宽度
100mm
100mm±2mm
6
门框和门扇面板材料
门框：1.2mm镀锌冷轧钢板
门扇面板：0.8mm镀锌冷轧钢板
门框材料：镀锌冷轧钢板1.2mm+0.05mm
门扇面板材料：镀锌冷轧钢板0.8mm+0.05mm
7
防火玻璃规格型号
FFB-22-A1.00
8
防火密封件规格型号
FPJ-A-1050mm×20mm
9
门扇结构
0.8mm镀锌冷轧钢板+阻燃布面珍珠岩防火板+0.8mm镀锌冷轧钢板
10
门框结构
1.2mm镀锌冷轧钢板折弯成型
11
双扇门中缝连接方式
/
12
防火密封件设置
门扇与门框搭接处、亮窗玻璃四周及亮窗玻璃与受压面条间。

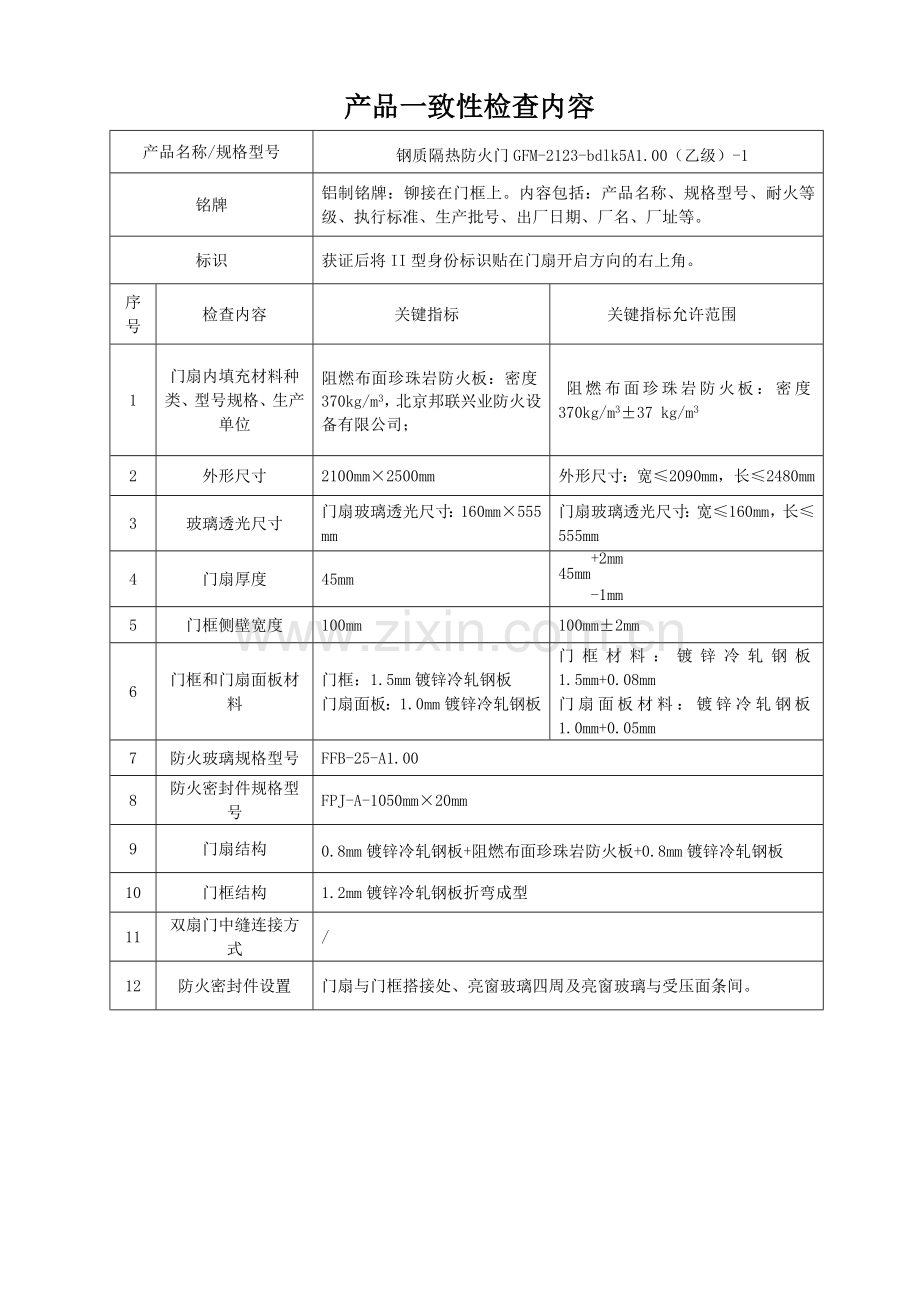

产品一致性检查内容
产品名称/规格型号
钢质隔热防火门GFM-2123-bdlk5A1.00（乙级）-1
铭牌
铝制铭牌：铆接在门框上。内容包括：产品名称、规格型号、耐火等级、执行标准、生产批号、出厂日期、厂名、厂址等。
标识
获证后将II型身份标识贴在门扇开启方向的右上角。
序号
检查内容
关键指标
关键指标允许范围
1
门扇内填充材料种类、型号规格、生产单位
阻燃布面珍珠岩防火板：密度370kg/m3，北京邦联兴业防火设备有限公司；
阻燃布面珍珠岩防火板：密度370kg/m3±37 kg/m3
2
外形尺寸
2100mm×2500mm
外形尺寸：宽≤2090mm，长≤2480mm
3
玻璃透光尺寸
门扇玻璃透光尺寸：160mm×555 mm
门扇玻璃透光尺寸：宽≤160mm，长≤555mm
4
门扇厚度
45mm
+2mm
45mm
-1mm
5
门框侧壁宽度
100mm
100mm±2mm
6
门框和门扇面板材料
门框：1.5mm镀锌冷轧钢板
门扇面板：1.0mm镀锌冷轧钢板
门框材料：镀锌冷轧钢板1.5mm+0.08mm
门扇面板材料：镀锌冷轧钢板1.0mm+0.05mm
7
防火玻璃规格型号
FFB-25-A1.00
8
防火密封件规格型号
FPJ-A-1050mm×20mm
9
门扇结构
0.8mm镀锌冷轧钢板+阻燃布面珍珠岩防火板+0.8mm镀锌冷轧钢板
10
门框结构
1.2mm镀锌冷轧钢板折弯成型
11
双扇门中缝连接方式
/
12
防火密封件设置
门扇与门框搭接处、亮窗玻璃四周及亮窗玻璃与受压面条间。

产品一致性检查内容
产品名称/规格型号
钢质隔热防火门GFM-2123-bdKl5A1.00（甲级）-2
铭牌
铝制铭牌：铆接在门框上。内容包括：产品名称、规格型号、耐火等级、执行标准、生产批号、出厂日期、厂名、厂址等。
标识
获证后将II型身份标识贴在门扇开启方向的右上角。
序号
检查内容
关键指标
关键指标允许范围
1
门扇内填充材料种类、型号规格、生产单位
轻质防火保温隔热板：密度350kg/m3±10%，广州盈珑防火材料有限公司
轻质防火保温隔热板：密度350kg/m3±10%
2
外形尺寸
2090mm×2300mm（预埋20mm）
外形尺寸：宽≤209mm，长≤2300mm
3
玻璃透光尺寸
门扇玻璃透光尺寸：160mm×710 mm
门扇玻璃透光尺寸：宽≤165mm，长≤555mm
4
门扇厚度
55mm
+2mm
55mm
-1mm
5
门框侧壁宽度
110mm
110mm±2mm
6
门框和门扇面板材料
门框：1.2mm镀锌冷轧钢板
门扇面板：0.8mm镀锌冷轧钢板
门框材料：镀锌冷轧钢板1.2mm+0.05mm
门扇面板材料：镀锌冷轧钢板0.8mm+0.05mm
7
防火玻璃规格型号
FFB-30-A1.50
8
防火密封件规格型号
FPJ-B-×20mm×2mm
9
门扇结构
0.8mm镀锌冷轧钢板+5mm轻钙防火板+轻质防火保温隔热板+0.8mm镀锌冷轧钢板
10
门框结构
1.2mm镀锌冷轧钢板折弯成型
11
双扇门中缝连接方式
平口形式连接，双面设盖缝板，尺寸为：26mm×3mm
12
防火密封件设置
门扇与门框搭接处、门扇中缝处、亮窗玻璃四周及亮窗玻璃与受压面条间。

产品一致性检查内容
产品名称/规格型号
钢质隔热防火门GFM-1023-bdKl5A1.00（甲级）-1
铭牌
铝制铭牌：铆接在门框上。内容包括：产品名称、规格型号、耐火等级、执行标准、生产批号、出厂日期、厂名、厂址等。
标识
获证后将II型身份标识贴在门扇开启方向的右上角。
序号
检查内容
关键指标
关键指标允许范围
1
门扇内填充材料种类、型号规格、生产单位
轻质防火保温隔热板：密度350kg/m3±10%，广州盈珑防火材料有限公司
轻质防火保温隔热板：密度350kg/m3±10%
2
外形尺寸
990mm×2300mm（预埋20mm）
外形尺寸：宽≤990mm，长≤2300mm
3
玻璃透光尺寸
门扇玻璃透光尺寸：160mm×710 mm
门扇玻璃透光尺寸：宽≤165mm，长≤555mm
4
门扇厚度
55mm
+2mm
55mm
-1mm
5
门框侧壁宽度
110mm
110mm±2mm
6
门框和门扇面板材料
门框：1.2mm镀锌冷轧钢板
门扇面板：0.8mm镀锌冷轧钢板
门框材料：镀锌冷轧钢板1.2mm+0.05mm
门扇面板材料：镀锌冷轧钢板0.8mm+0.05mm
7
防火玻璃规格型号
FFB-30-A1.50
8
防火密封件规格型号
FPJ-B-×20mm×2mm
9
门扇结构
0.8mm镀锌冷轧钢板+5mm轻钙防火板+轻质防火保温隔热板+0.8mm镀锌冷轧钢板
10
门框结构
1.2mm镀锌冷轧钢板折弯成型
11
双扇门中缝连接方式
平口形式连接，双面设盖缝板，尺寸为：26mm×3mm
12
防火密封件设置
门扇与门框搭接处、门扇中缝处、亮窗玻璃四周及亮窗玻璃与受压面条间。
