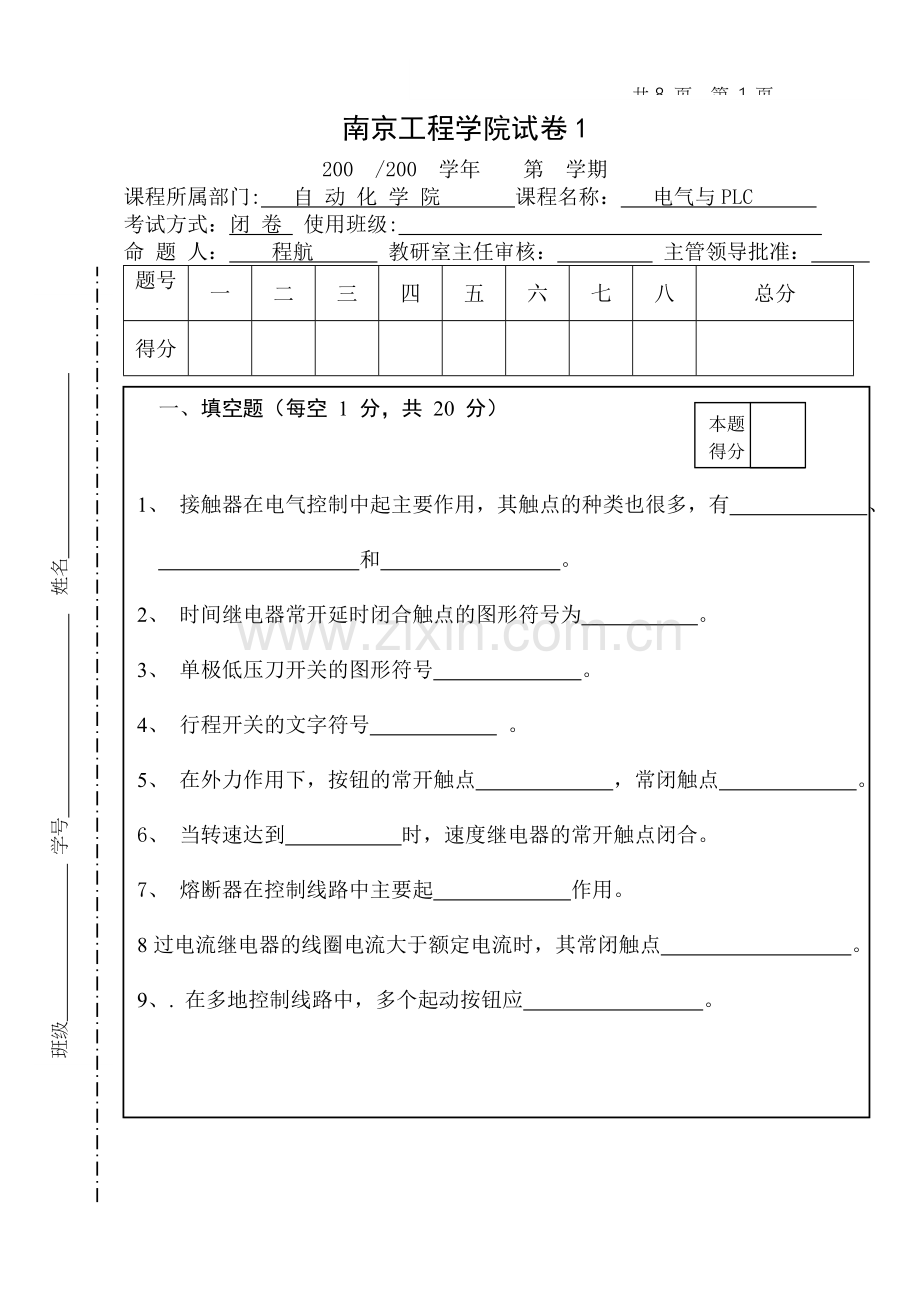

南京工程学院试卷1
200 /200 学年 第 学期
课程所属部门: 自 动 化 学 院 课程名称： 电气与PLC
考试方式：闭 卷 使用班级:
命 题 人： 程航 教研室主任审核： 主管领导批准：
班级 学号 姓名
题号
一
二
三
四
五
六
七
八
总分
得分

一、填空题（每空 1 分，共 20 分）

1、 接触器在电气控制中起主要作用，其触点的种类也很多，有 、
和 。
2、 时间继电器常开延时闭合触点的图形符号为 。
3、 单极低压刀开关的图形符号 。
4、 行程开关的文字符号 。
5、 在外力作用下，按钮的常开触点 ，常闭触点 。
6、 当转速达到 时，速度继电器的常开触点闭合。
7、 熔断器在控制线路中主要起 作用。
8过电流继电器的线圈电流大于额定电流时，其常闭触点 。
9、. 在多地控制线路中，多个起动按钮应 。
本题
得分

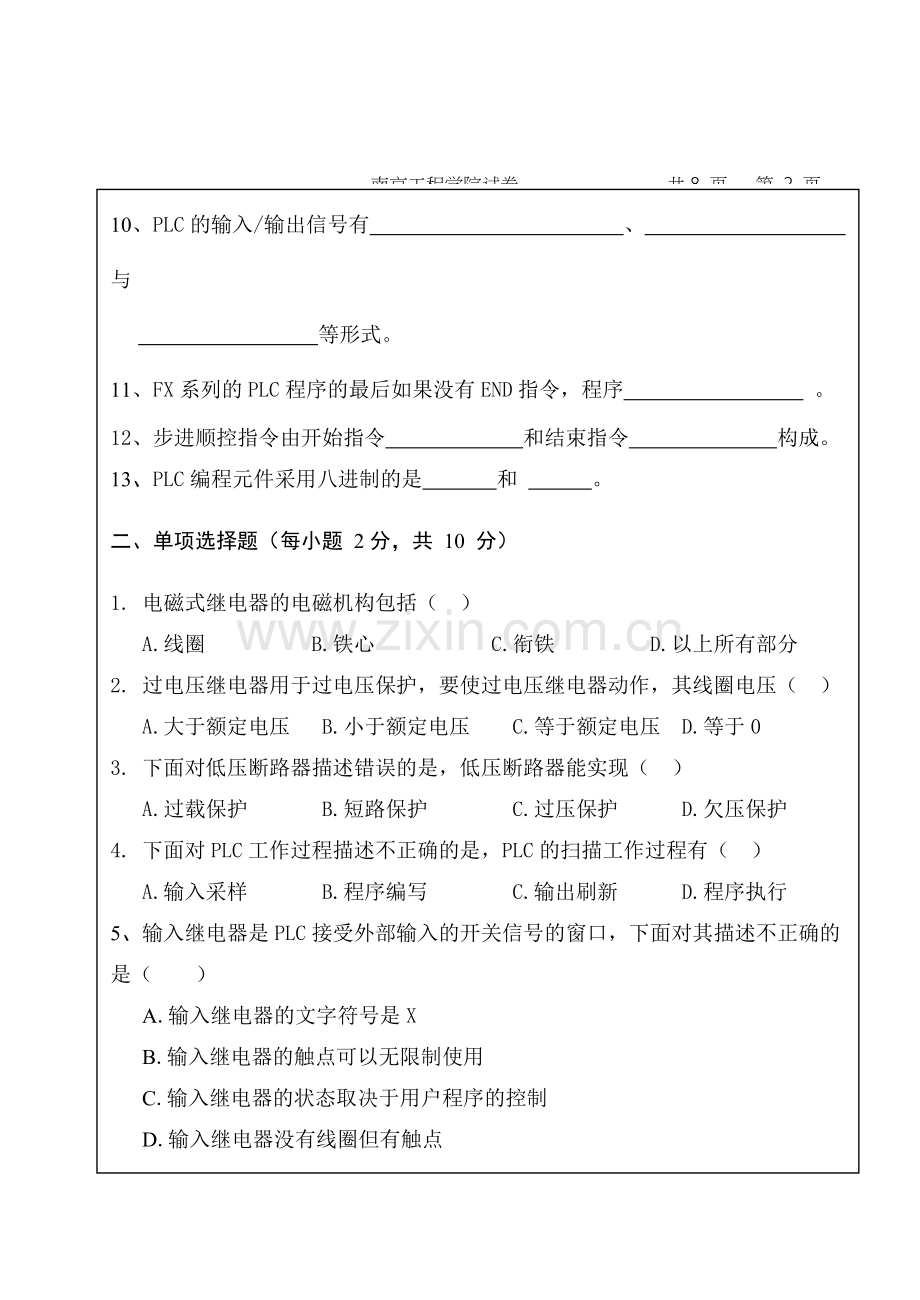

10、PLC的输入/输出信号有 、 与
等形式。
11、FX系列的PLC程序的最后如果没有END指令，程序 。
12、步进顺控指令由开始指令 和结束指令 构成。
13、PLC编程元件采用八进制的是 和 。

二、单项选择题（每小题 2分，共 10 分）

1. 电磁式继电器的电磁机构包括（ ）
A.线圈 B.铁心 C.衔铁 D.以上所有部分
2. 过电压继电器用于过电压保护，要使过电压继电器动作，其线圈电压（ ）
A.大于额定电压 B.小于额定电压 C.等于额定电压 D.等于0
3. 下面对低压断路器描述错误的是，低压断路器能实现（ ）
A.过载保护 B.短路保护 C.过压保护 D.欠压保护
4. 下面对PLC工作过程描述不正确的是，PLC的扫描工作过程有（ ）
A.输入采样 B.程序编写 C.输出刷新 D.程序执行
5、输入继电器是PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（ ）
A.输入继电器的文字符号是X
B.输入继电器的触点可以无限制使用
C.输入继电器的状态取决于用户程序的控制
D.输入继电器没有线圈但有触点

南京工程学院试卷 共8 页 第 2 页

南京工程学院试卷 共8页 第 3 页

三、简答题（每小题 5 分，共 25 分）

1、在电动机的控制电路中，热继电器与熔断器各起什么作用？两者能否相互替换？为什么？（5分）

2、为什么说接触器自锁控制线路具有欠压和失压保护功能?（5分）

3、可编程控制器的定义？它的特点是什么？（5分）

4、何为点动控制、何为长动控制？点动、长动在控制电路上的区别是什么？（5分）

南京工程学院试卷 共 8 页 第 4 页

5、在顺序功能图中，转换实现的条件和结果是什么？（5分）

四、综合题（共 20 分）
1、分析图示控制电路。说明：
（1）如何实现起动和停止控制？（5分）。

（2）主电路和控制电路都采用哪些保护？（5分）

本题
得分

2、语句表与梯形图的转换

（1）、请画出下面的指令表程序对应的梯形图（5分）
0 LD X0 5 AND X4
1 OR X1 6 OR M113
2 ANI X2 7 ANB
3 OR M100 8 ORI M101
4 LD X3 9 OUT Y5
10 END

（2）、请写出下列梯形图的指令表程序（5分）

南京工程学院试卷 共8页 第 5 页

南京工程学院试卷 共 8页 第 6 页

五、电气控制设计题（共25分）

有一台10kW的三相异步电动机，正常运行时D接法，要求采用Y/D起动。（以时间方式，30秒）
1、电气控制电路设计（11分）

（1）、画出主电路（3分）

（2）、画出电气控制电路（5分）

（3）、应有必要的保护（3分）

南京工程学院试卷 共 8 页 第 7 页

2、试将上题的电气控制线路的功能改由PLC控制（14分）

（1）、写出输入/输出地址分配表（4分）

（2）、画出PLC的电气接口图（4分）

（3）、画出梯形图（4分）

（4）、写出指令表（2分）
