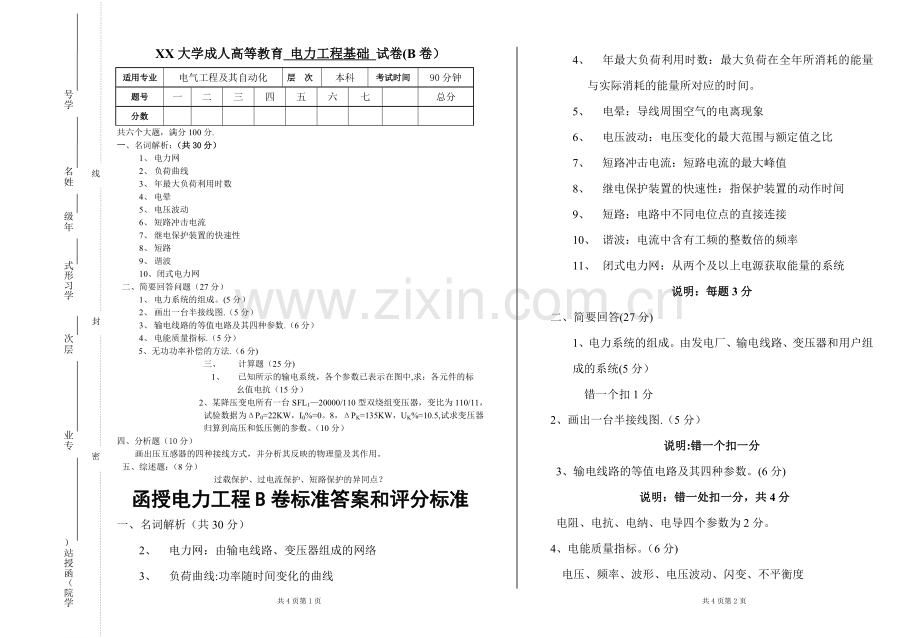

XX大学成人高等教育 电力工程基础 试卷(B卷）
适用专业
电气工程及其自动化
层 次
本科
考试时间
90分钟
题号
一
二
三
四
五
六
七

总分
分数

共六个大题，满分100分.
一、名词解析：（共30分）
1、 电力网
2、 负荷曲线
3、 年最大负荷利用时数
4、 电晕
5、 电压波动
6、 短路冲击电流
7、 继电保护装置的快速性
8、 短路
9、 谐波
10、闭式电力网
二、 简要回答问题（27分）
1、 电力系统的组成。(5分）
2、 画出一台半接线图.（5分）
3、 输电线路的等值电路及其四种参数.（6分）
4、 电能质量指标.（5分）
5、无功功率补偿的方法.（6分)
三、 计算题（25分)
1、 已知所示的输电系统，各个参数已表示在图中,求：各元件的标
幺值电抗（15分）
2、某降压变电所有一台SFL1—20000/110型双绕组变压器，变比为110/11，试验数据为ΔP0=22KW，I0%=0。8，ΔPK=135KW，UK%=10.5,试求变压器归算到高压和低压侧的参数。（10分）
四、分析题（10分）
画出压互感器的四种接线方式，并分析其反映的物理量及其作用。
五、综述题：（8分）
过载保护、过电流保护、短路保护的异同点？
函授电力工程B卷标准答案和评分标准
一、名词解析（共30分）
2、 电力网：由输电线路、变压器组成的网络
3、 负荷曲线:功率随时间变化的曲线
4、 年最大负荷利用时数：最大负荷在全年所消耗的能量与实际消耗的能量所对应的时间。
5、 电晕：导线周围空气的电离现象
6、 电压波动：电压变化的最大范围与额定值之比
7、 短路冲击电流：短路电流的最大峰值
8、 继电保护装置的快速性：指保护装置的动作时间
9、 短路：电路中不同电位点的直接连接
10、 谐波：电流中含有工频的整数倍的频率
11、 闭式电力网：从两个及以上电源获取能量的系统
说明：每题3分
二、简要回答(27分)
1、电力系统的组成。由发电厂、输电线路、变压器和用户组成的系统(5分）
错一个扣1分
2、画出一台半接线图.（5分）
说明:错一个扣一分
3、输电线路的等值电路及其四种参数。(6分)
说明：错一处扣一分，共4分
电阻、电抗、电纳、电导四个参数为2分。
4、电能质量指标。（6分)
电压、频率、波形、电压波动、闪变、不平衡度
说明:错一个扣一分

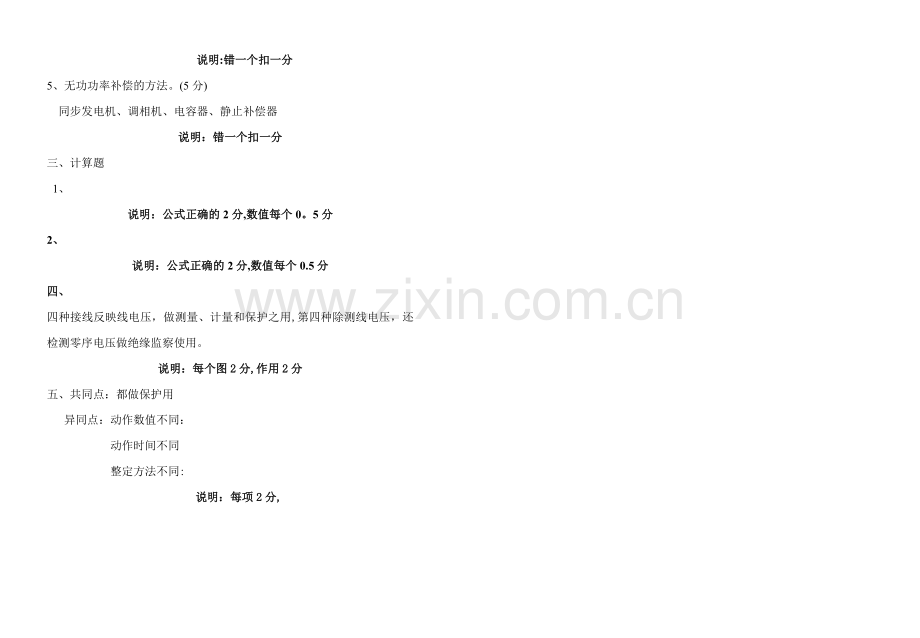

5、无功功率补偿的方法。(5分)
同步发电机、调相机、电容器、静止补偿器
说明：错一个扣一分
三、计算题
1、
说明：公式正确的2分,数值每个0。5分
2、
说明：公式正确的2分,数值每个0.5分
四、
四种接线反映线电压，做测量、计量和保护之用,第四种除测线电压，还检测零序电压做绝缘监察使用。
说明：每个图2分,作用2分
五、共同点：都做保护用
异同点：动作数值不同：
动作时间不同
整定方法不同:
说明：每项2分,
