爬架安装检查验收记录表
工程名称： 延吉新一代天气雷达塔 检验位置： 第1页 共3页
序号
检查项目
验收内容
技术要求
检查方法与工具
检查结果
1
附墙装置
1. 附墙装置的安装位置
2. 拉接螺栓与附墙座和固定套的安装情况
3. 附墙装置与导轨和主框架的安装情况。
1、 水平偏差±5mm.
2、 螺杆螺栓应露出螺母3扣以上,并用力拧紧。
3、应插上锁定板，导轨挂钩在附墙装置的承力板上.
1、钢卷尺
2、目测
3、目测

2
后移装置
1. 后移装置底座与架体连接牢固。
2. 后移架体灵活性。
1、 所有的连接螺栓应露出螺母3扣以上，并用力拧紧.
2、 后移架体用扳手拧动灵活。

1、目测
2、目测或者手感

3
爬升机构
1. 导轨和上爬升箱的安装情况
2. 爬升箱
1、 上爬升箱内的承力块下爪部位应支撑在导轨的方形踏块上平面
2、 上下爬升箱内的定位销、限位器、导向板、承力块等组装件应转动灵活,定为正确可靠。
1、目测或者手感
2、目测和用手搬动

4
防倾、防坠装置
1、 导轨的垂直度和挠度
2、 爬升箱与导轨的间隙
3、 防坠装置是否有效
1、导轨的垂直度为5/1000或者30mm，工作状态中的最大挠度应小于1/500或者6.6mm。
2、防倾装置的导向间隙应小于5mm
3、防坠装置必须灵敏、可靠、其下坠制动距离不得大于50mm.
1、目测或者手感
2、目测和用手搬动

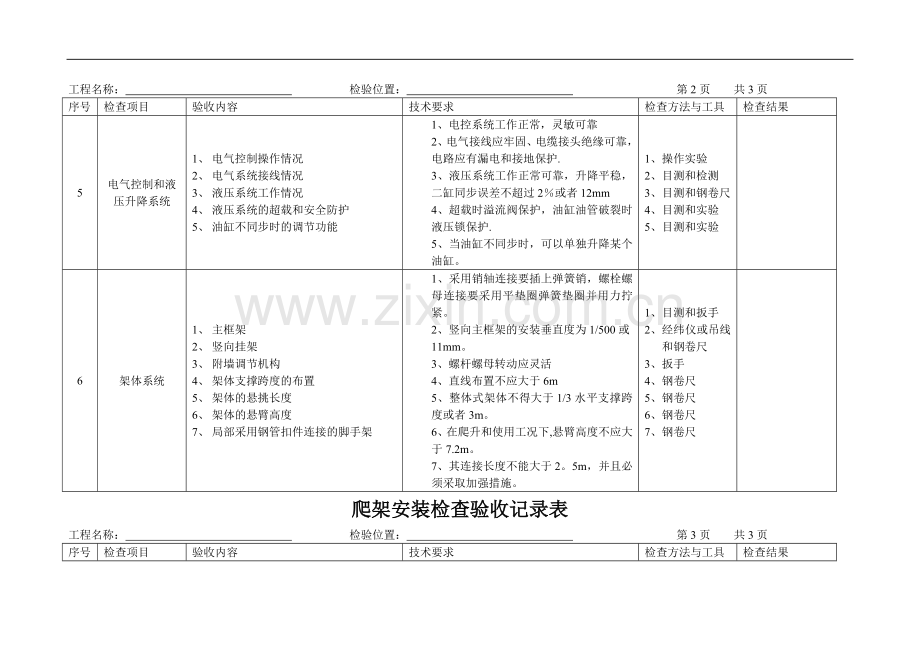

爬架安装检查验收记录表
工程名称： 检验位置： 第2页 共3页
序号
检查项目
验收内容
技术要求
检查方法与工具
检查结果
5
电气控制和液压升降系统
1、 电气控制操作情况
2、 电气系统接线情况
3、 液压系统工作情况
4、 液压系统的超载和安全防护
5、 油缸不同步时的调节功能
1、电控系统工作正常，灵敏可靠
2、电气接线应牢固、电缆接头绝缘可靠，电路应有漏电和接地保护.
3、液压系统工作正常可靠，升降平稳，二缸同步误差不超过2％或者12mm
4、超载时溢流阀保护，油缸油管破裂时液压锁保护.
5、当油缸不同步时，可以单独升降某个油缸。
1、操作实验
2、目测和检测
3、目测和钢卷尺
4、目测和实验
5、目测和实验

6
架体系统
1、 主框架
2、 竖向挂架
3、 附墙调节机构
4、 架体支撑跨度的布置
5、 架体的悬挑长度
6、 架体的悬臂高度
7、 局部采用钢管扣件连接的脚手架
1、采用销轴连接要插上弹簧销，螺栓螺母连接要采用平垫圈弹簧垫圈并用力拧紧。
2、竖向主框架的安装垂直度为1/500或11mm。
3、螺杆螺母转动应灵活
4、直线布置不应大于6m
5、整体式架体不得大于1/3水平支撑跨度或者3m。
6、在爬升和使用工况下,悬臂高度不应大于7.2m。
7、其连接长度不能大于2。5m，并且必须采取加强措施。
1、目测和扳手
2、经纬仪或吊线和钢卷尺
3、扳手
4、钢卷尺
5、钢卷尺
6、钢卷尺
7、钢卷尺

爬架安装检查验收记录表
工程名称： 检验位置： 第3页 共3页
序号
检查项目
验收内容
技术要求
检查方法与工具
检查结果
7
脚手板及安全防护措施
1、脚手板的铺设
2、架体外侧的防护
3、架体底层的防护
4、架体作业层的防护
5、架体开口处的防护
1、脚手板要满铺、铺平、铺稳、不得有探头板.
2、架体外侧必须用密目安全网围挡，密目安全网必须可靠固定在架体上。
3、架体底层的脚手板必须铺设严密,且应用平网及密目网兜底，应设置架体升降时底层脚手板可这七的翻板构造，保持架体底层脚手板与外墙表面在升降和正常使用中的间隙,防止物料坠落。
4、架体作业层的外侧必须设置上下两道防护栏杆和挡脚板。
5、架体开口处必须有可靠的防止人员及物料坠落的措施。
1、目测和实验
2、目测和手感
3、目测和实验
4、目测
5、目测

8
综合结论

施工单位： 安装班组：
总包单位： 验收人员:
监理单位: 验收人员:
验收日期：
