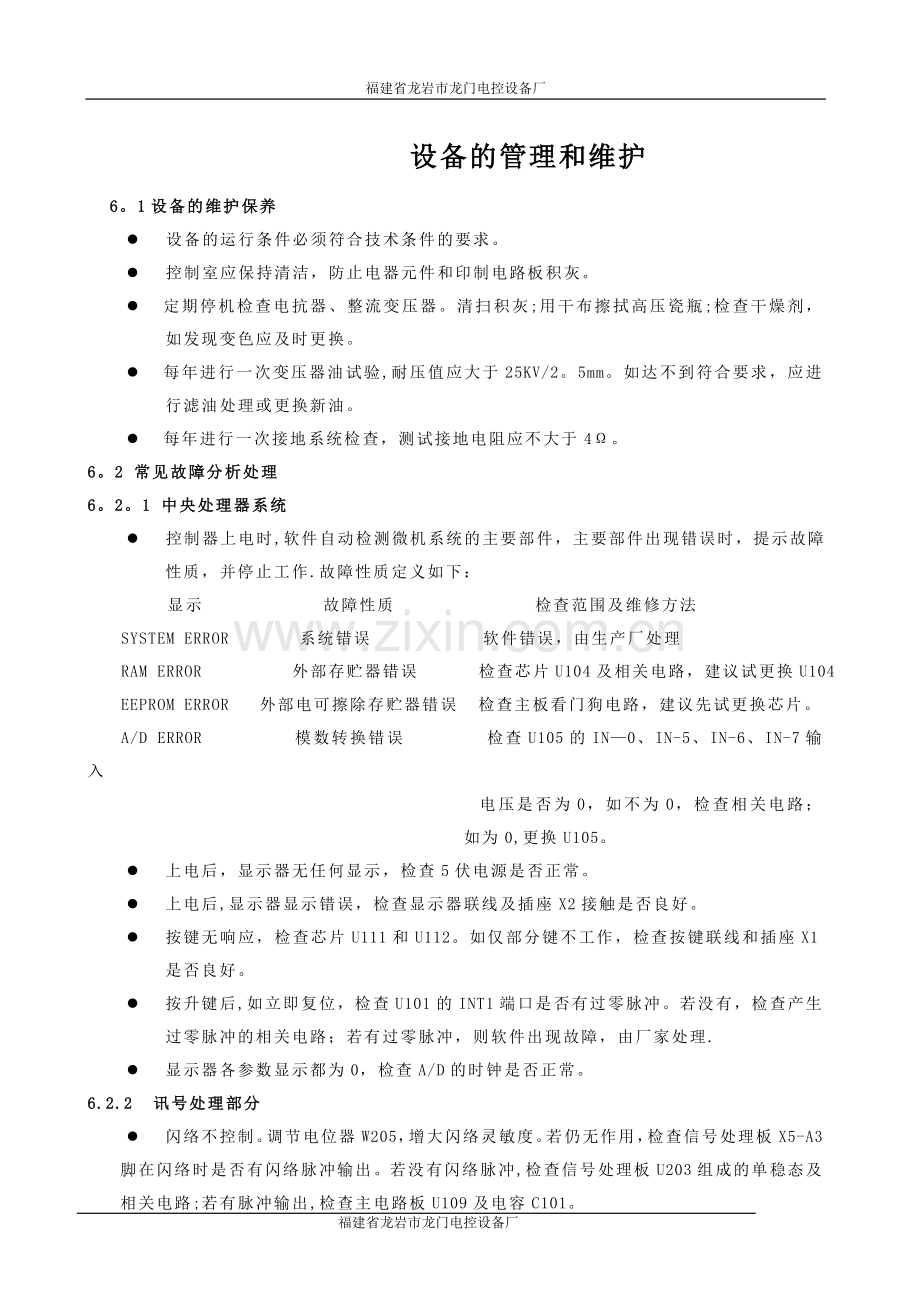

设备的管理和维护
6。1设备的维护保养
l 设备的运行条件必须符合技术条件的要求。
l 控制室应保持清洁，防止电器元件和印制电路板积灰。
l 定期停机检查电抗器、整流变压器。清扫积灰;用干布擦拭高压瓷瓶;检查干燥剂， 如发现变色应及时更换。
l 每年进行一次变压器油试验,耐压值应大于25KV/2。5mm。如达不到符合要求，应进行滤油处理或更换新油。
l 每年进行一次接地系统检查，测试接地电阻应不大于4Ω。
6。2 常见故障分析处理
6。2。1 中央处理器系统
l 控制器上电时,软件自动检测微机系统的主要部件，主要部件出现错误时，提示故障 性质，并停止工作.故障性质定义如下：
显示 故障性质 检查范围及维修方法
SYSTEM ERROR 系统错误 软件错误，由生产厂处理
RAM ERROR 外部存贮器错误 检查芯片U104及相关电路，建议试更换U104
EEPROM ERROR 外部电可擦除存贮器错误 检查主板看门狗电路，建议先试更换芯片。
A/D ERROR 模数转换错误 检查U105的IN—0、IN-5、IN-6、IN-7输入
电压是否为0，如不为0，检查相关电路；如为0,更换U105。
l 上电后，显示器无任何显示，检查5伏电源是否正常。
l 上电后,显示器显示错误，检查显示器联线及插座X2接触是否良好。
l 按键无响应，检查芯片U111和U112。如仅部分键不工作，检查按键联线和插座X1是否良好。
l 按升键后,如立即复位，检查U101的INT1端口是否有过零脉冲。若没有，检查产生过零脉冲的相关电路；若有过零脉冲，则软件出现故障，由厂家处理.
l 显示器各参数显示都为0，检查A/D的时钟是否正常。
6.2.2 讯号处理部分
l 闪络不控制。调节电位器W205，增大闪络灵敏度。若仍无作用，检查信号处理板X5-A3脚在闪络时是否有闪络脉冲输出。若没有闪络脉冲,检查信号处理板U203组成的单稳态及相关电路;若有脉冲输出,检查主电路板U109及电容C101。

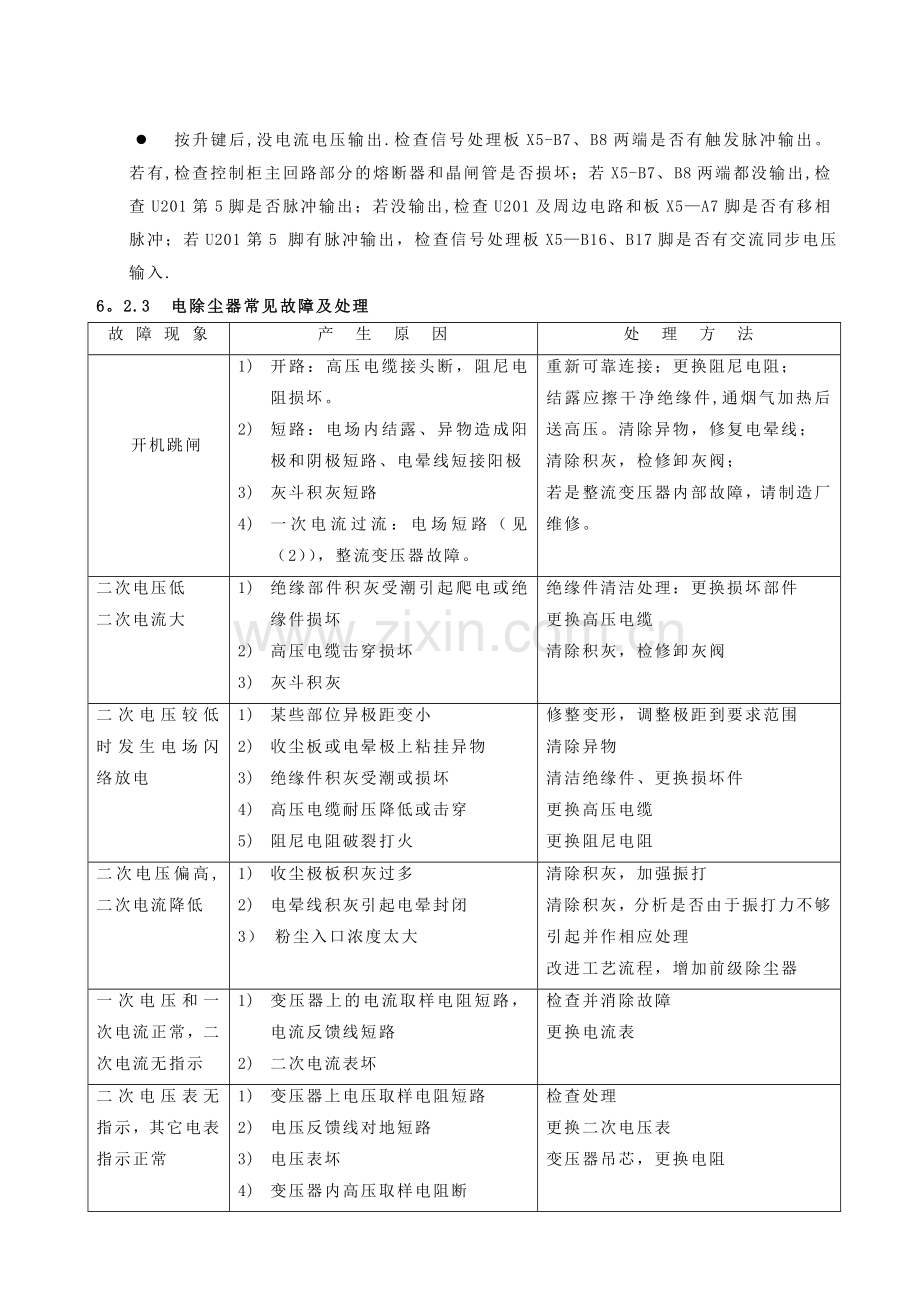

l 按升键后,没电流电压输出.检查信号处理板X5-B7、B8两端是否有触发脉冲输出。若有,检查控制柜主回路部分的熔断器和晶闸管是否损坏；若X5-B7、B8两端都没输出,检查U201第5脚是否脉冲输出；若没输出,检查U201及周边电路和板X5—A7脚是否有移相脉冲；若U201第5 脚有脉冲输出，检查信号处理板X5—B16、B17脚是否有交流同步电压输入.
6。2.3 电除尘器常见故障及处理
故 障 现 象
产 生 原 因
处 理 方 法
开机跳闸

1) 开路：高压电缆接头断，阻尼电阻损坏。
2) 短路：电场内结露、异物造成阳极和阴极短路、电晕线短接阳极
3) 灰斗积灰短路
4) 一次电流过流：电场短路（见（2）），整流变压器故障。
重新可靠连接；更换阻尼电阻；
结露应擦干净绝缘件,通烟气加热后送高压。清除异物，修复电晕线；
清除积灰，检修卸灰阀；
若是整流变压器内部故障，请制造厂维修。
二次电压低
二次电流大
1) 绝缘部件积灰受潮引起爬电或绝缘件损坏
2) 高压电缆击穿损坏
3) 灰斗积灰
绝缘件清洁处理：更换损坏部件
更换高压电缆
清除积灰，检修卸灰阀
二次电压较低时发生电场闪络放电
1) 某些部位异极距变小
2) 收尘板或电晕极上粘挂异物
3) 绝缘件积灰受潮或损坏
4) 高压电缆耐压降低或击穿
5) 阻尼电阻破裂打火
修整变形，调整极距到要求范围
清除异物
清洁绝缘件、更换损坏件
更换高压电缆
更换阻尼电阻
二次电压偏高,二次电流降低
1) 收尘极板积灰过多
2) 电晕线积灰引起电晕封闭
3） 粉尘入口浓度太大
清除积灰，加强振打
清除积灰，分析是否由于振打力不够引起并作相应处理
改进工艺流程，增加前级除尘器
一次电压和一次电流正常，二次电流无指示
1) 变压器上的电流取样电阻短路，电流反馈线短路
2) 二次电流表坏
检查并消除故障
更换电流表
二次电压表无指示，其它电表指示正常
1) 变压器上电压取样电阻短路
2) 电压反馈线对地短路
3) 电压表坏
4) 变压器内高压取样电阻断
检查处理
更换二次电压表
变压器吊芯，更换电阻

一、二次电流正常，但收尘效率低
1) 气流分布板堵塞，气流分布不均匀
2) 本体内部气流短路
3) 本体漏风严重
4) 入口粉尘浓度太大
检查处理

振打二次飞扬严重
振打过于频繁和振打时间过长
减少振打时间和振打次数
控制柜无法启动工作
1) 电源电路故障
2) 启动按钮失灵
3) 控制柜内熔断器坏
检查处理或更换

一次电压表指示明显偏小，
一次电流偏大，二次电流偏小，变压器响声加大
控制柜内反并联晶闸管损坏其中一个，即偏励磁现象
更换损坏的晶闸管，检查晶闸管触发讯号的接线是否脱落、短路，如接线正常应用示波器观测触发波形。
主回路熔断器损坏
1) 接线短路
2) 阻容吸收电容或压敏电阻击穿
3) 晶闸管击穿
4) 变压器内部故障
检查更换
（由专业人员检修)
开机时误跳闸
控制器内过流、过压等保护值未调整好
由电气维修人员检修调整
闪络时二次电流表上冲
控制电路中闪络控制部分工作不正常
由电气维修人员检修
