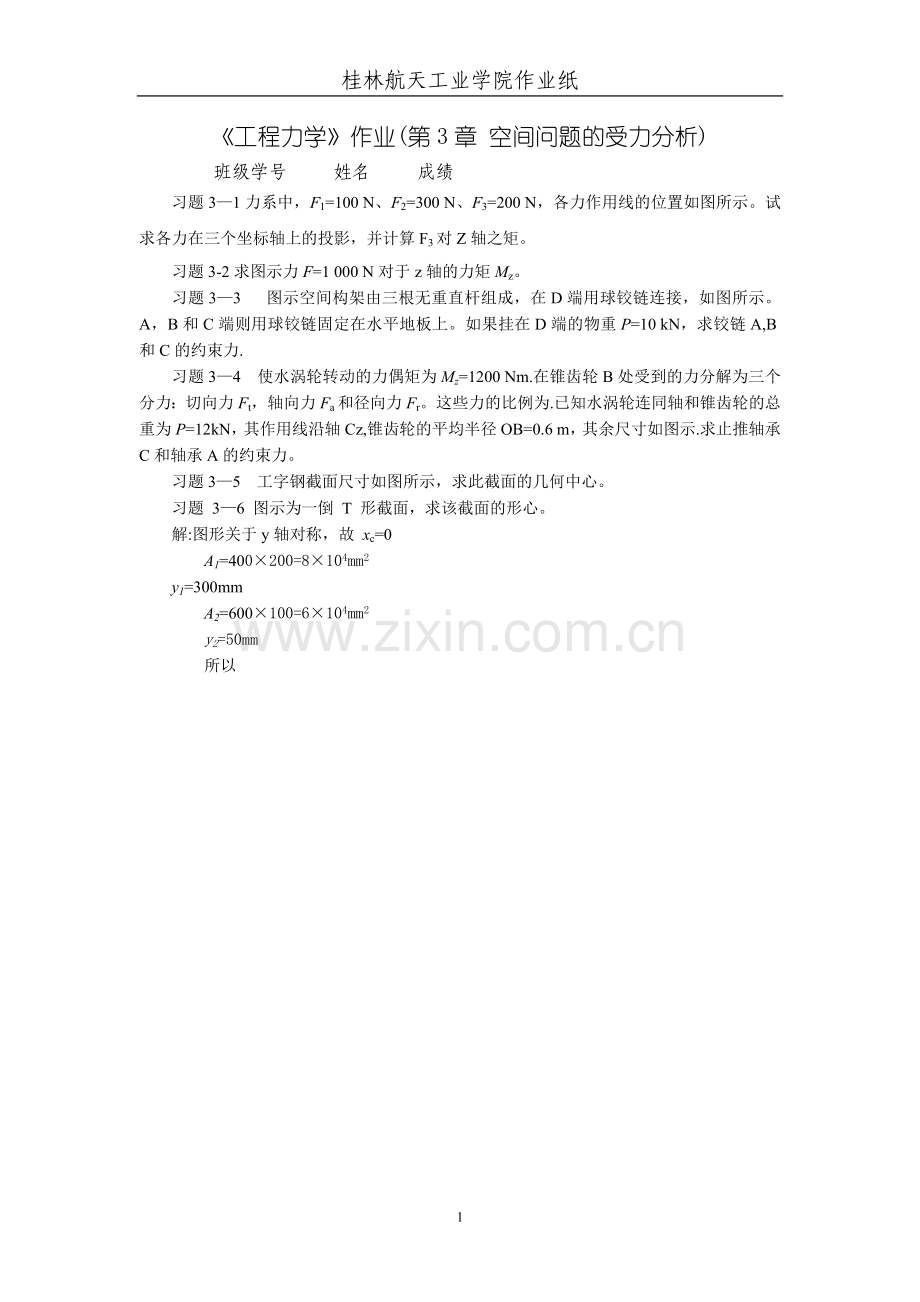

桂林航天工业学院作业纸工程力学作业(第3章 空间问题的受力分析)班级学号 姓名 成绩习题31力系中，F1=100 N、F2=300 N、F3=200 N，各力作用线的位置如图所示。试求各力在三个坐标轴上的投影，并计算F3对Z轴之矩。习题3-2求图示力F=1 000 N对于z轴的力矩Mz。习题33 图示空间构架由三根无重直杆组成，在D端用球铰链连接，如图所示。A，B和C端则用球铰链固定在水平地板上。如果挂在D端的物重P=10 kN，求铰链A,B和C的约束力.习题34 使水涡轮转动的力偶矩为Mz=1200 Nm.在锥齿轮B处受到的力分解为三个分力：切向力Ft，轴向力Fa和径向力Fr。这些力的比例为.已知水涡轮连同轴和锥齿轮的总重为P=12kN，其作用线沿轴Cz,锥齿轮的平均半径OB=0.6 m，其余尺寸如图示.求止推轴承C和轴承A的约束力。习题35 工字钢截面尺寸如图所示，求此截面的几何中心。习题 36 图示为一倒 T 形截面，求该截面的形心。解:图形关于y轴对称，故 xc=0A1=400200=8104mm2y1=300mmA2=600100=6104mm2y2=50mm所以 1
