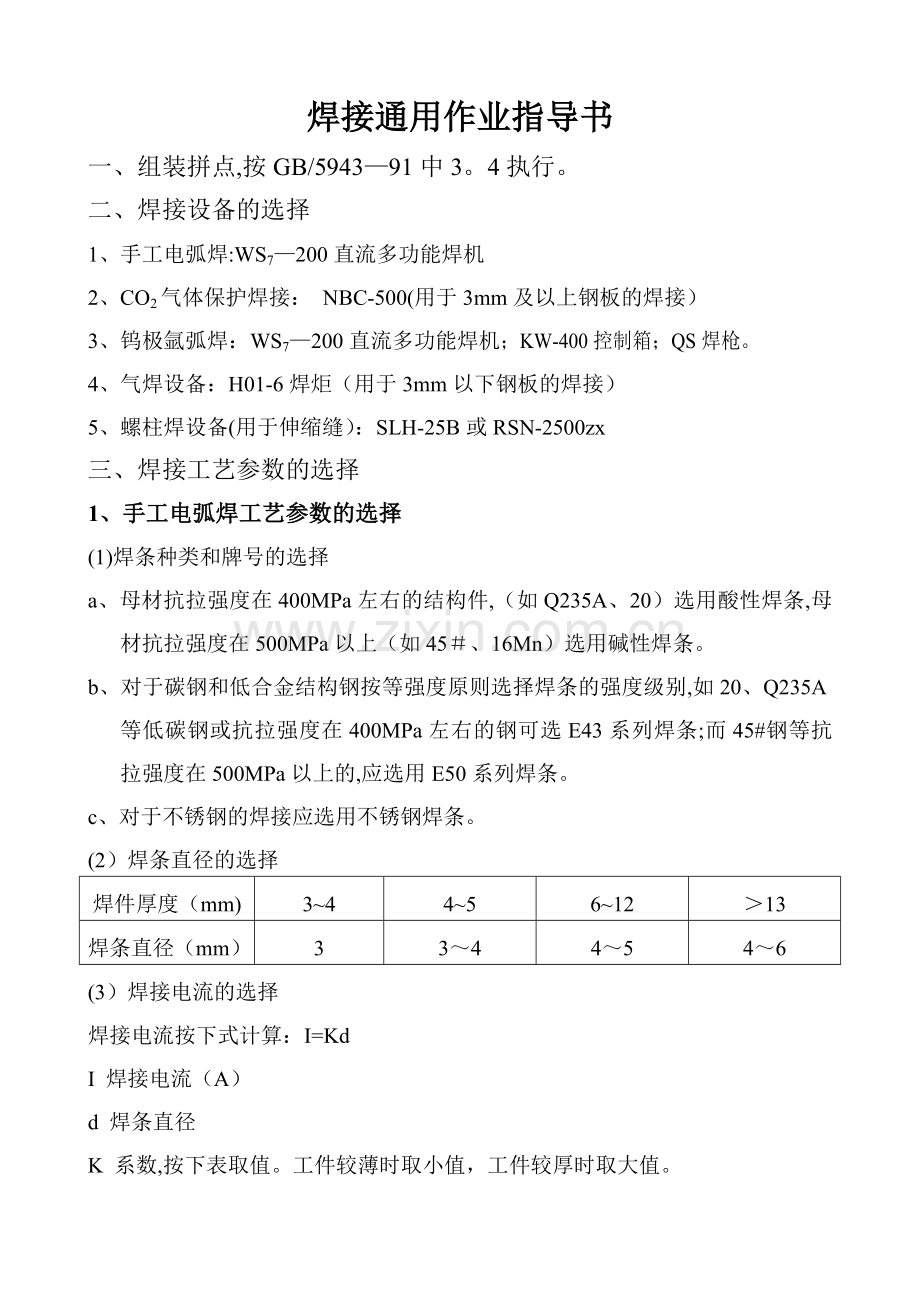

1、焊接通用作业指导书一、组装拼点,按GB/594391中3。4执行。二、焊接设备的选择1、手工电弧焊:WS7200直流多功能焊机2、CO2气体保护焊接: NBC-500(用于3mm及以上钢板的焊接)3、钨极氩弧焊:WS7200直流多功能焊机;KW-400控制箱;QS焊枪。4、气焊设备:H01-6焊炬(用于3mm以下钢板的焊接)5、螺柱焊设备(用于伸缩缝):SLH-25B或RSN-2500zx三、焊接工艺参数的选择1、手工电弧焊工艺参数的选择(1)焊条种类和牌号的选择a、母材抗拉强度在400MPa左右的结构件,(如Q235A、20)选用酸性焊条,母材抗拉强度在500MPa以上(如45、16Mn)选

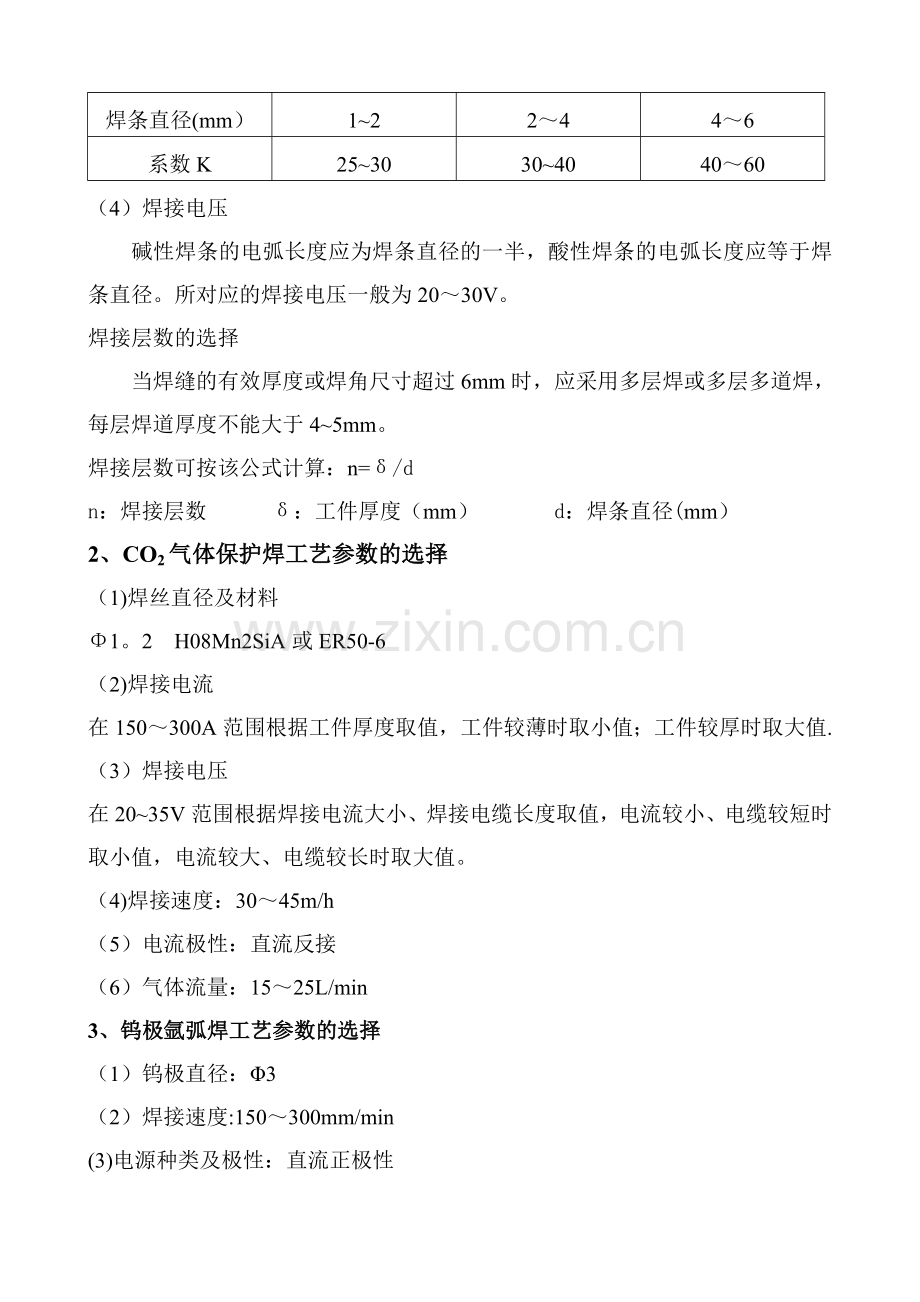

2、用碱性焊条。b、对于碳钢和低合金结构钢按等强度原则选择焊条的强度级别,如20、Q235A等低碳钢或抗拉强度在400MPa左右的钢可选E43系列焊条;而45#钢等抗拉强度在500MPa以上的,应选用E50系列焊条。c、对于不锈钢的焊接应选用不锈钢焊条。(2)焊条直径的选择焊件厚度(mm)344561213焊条直径(mm)3344546(3)焊接电流的选择焊接电流按下式计算:I=KdI 焊接电流(A)d 焊条直径K 系数,按下表取值。工件较薄时取小值,工件较厚时取大值。焊条直径(mm)122446系数K253030404060(4)焊接电压碱性焊条的电弧长度应为焊条直径的一半,酸性焊条的电弧长度应

3、等于焊条直径。所对应的焊接电压一般为2030V。焊接层数的选择当焊缝的有效厚度或焊角尺寸超过6mm时,应采用多层焊或多层多道焊,每层焊道厚度不能大于45mm。焊接层数可按该公式计算:n=/dn:焊接层数 :工件厚度(mm) d:焊条直径(mm)2、CO2气体保护焊工艺参数的选择(1)焊丝直径及材料1。2 H08Mn2SiA或ER50-6(2)焊接电流在150300A范围根据工件厚度取值,工件较薄时取小值;工件较厚时取大值.(3)焊接电压在2035V范围根据焊接电流大小、焊接电缆长度取值,电流较小、电缆较短时取小值,电流较大、电缆较长时取大值。(4)焊接速度:3045m/h(5)电流极性:直流反

4、接(6)气体流量:1525L/min3、钨极氩弧焊工艺参数的选择(1)钨极直径:3(2)焊接速度:150300mm/min(3)电源种类及极性:直流正极性(4)氩气流量:36L/min(5)钨极伸出长度:78mm(6)焊接电流、电压不锈钢板厚度(mm)焊接电流(A)焊接电压(V)1216018011133417020012144、气焊工艺参数选择(1)焊丝牌号及规格a、焊丝牌号:H08或HO8Ab、焊丝直径根据下表选择焊接厚度(mm)1223焊丝直径(mm)12(间隙较小时不可用)23(2)熔剂低碳钢气焊不必使用熔剂(3)火焰成分的选择:低碳钢气焊选用中性焰。5、螺柱焊工艺参数的选择栓钉直径(mm)时间(s)电流(A)栓钉直径(mm)时间(s)电流(A)100.4550190。91660130.61050221.11900160。71350251。32200四、检验按工程机械焊接通用技术条件(JB/T5943-91)执行
