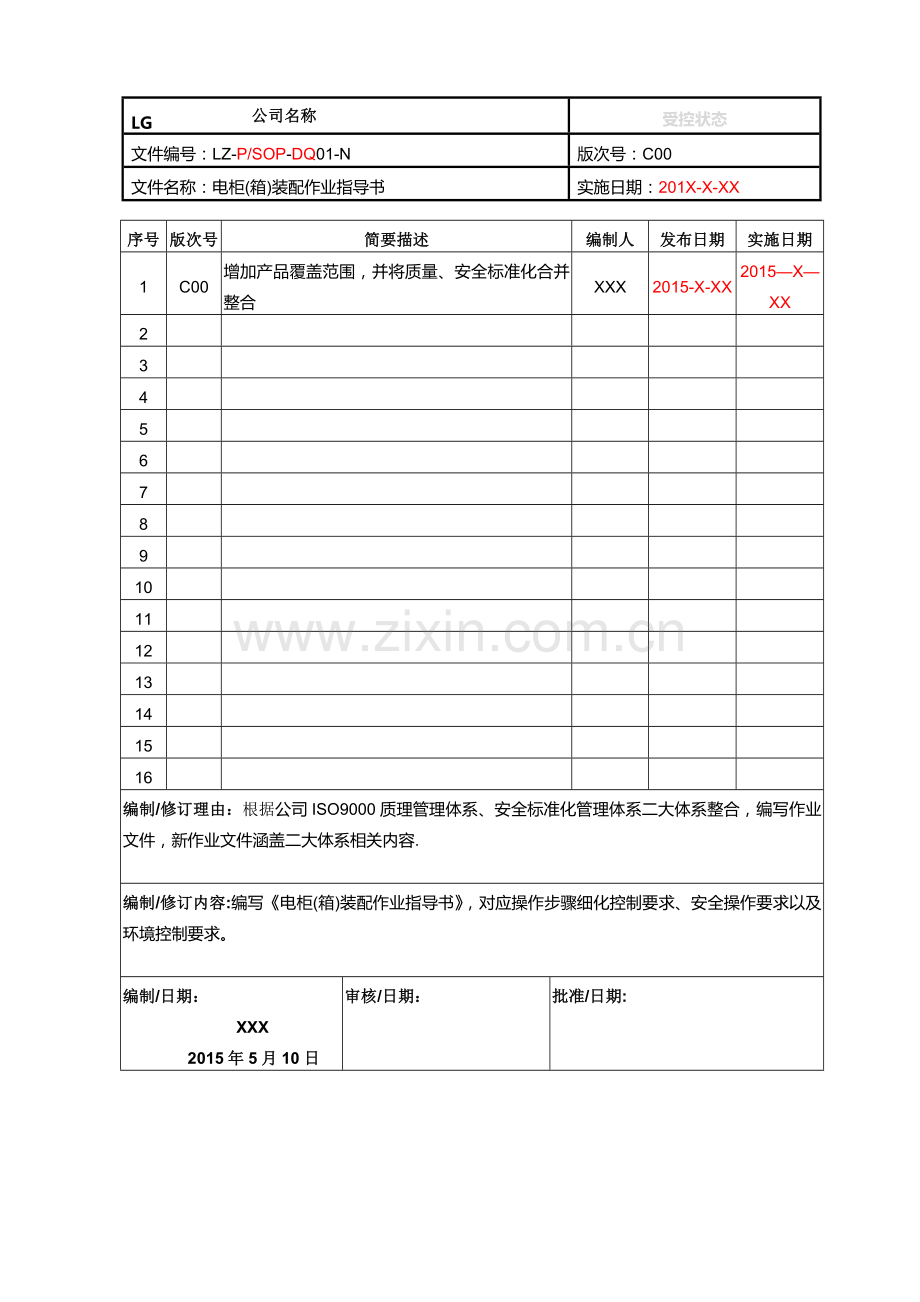

电柜(箱)装配作业指导书.doc

LG
公司名称
受控状态
文件编号：LZ-P/SOP-DQ01-N
版次号：C00
文件名称：电柜(箱)装配作业指导书
实施日期：201X-X-XX

序号
版次号
简要描述
编制人
发布日期
实施日期
1
C00
增加产品覆盖范围，并将质量、安全标准化合并整合
XXX
2015-X-XX
2015—X—XX
2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

编制/修订理由：根据公司ISO9000质理管理体系、安全标准化管理体系二大体系整合，编写作业文件，新作业文件涵盖二大体系相关内容.

编制/修订内容:编写《电柜(箱)装配作业指导书》，对应操作步骤细化控制要求、安全操作要求以及环境控制要求。

编制/日期：
XXX
2015年5月10日
审核/日期：

批准/日期:

XX-P/SOP-DQ01-N 电柜(箱)装配作业指导书 实施日期：2015年X月XX日（C00版）

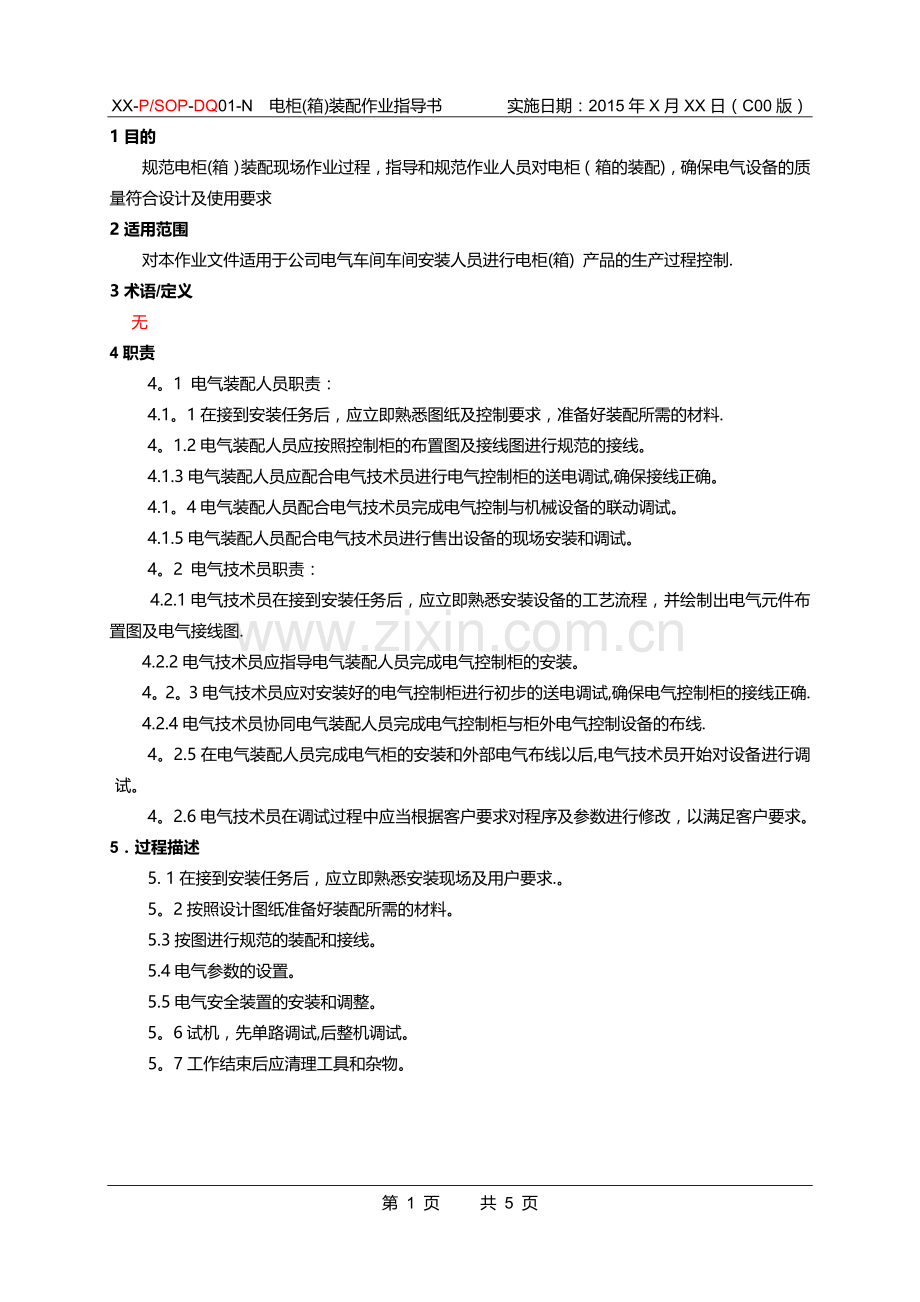

1目的
规范电柜(箱）装配现场作业过程，指导和规范作业人员对电柜（箱的装配)，确保电气设备的质量符合设计及使用要求
2适用范围
对本作业文件适用于公司电气车间车间安装人员进行电柜(箱) 产品的生产过程控制.
3术语/定义
无
4职责
4。1 电气装配人员职责：
4.1。1在接到安装任务后，应立即熟悉图纸及控制要求，准备好装配所需的材料.
4。1.2电气装配人员应按照控制柜的布置图及接线图进行规范的接线。
4.1.3电气装配人员应配合电气技术员进行电气控制柜的送电调试,确保接线正确。
4.1。4电气装配人员配合电气技术员完成电气控制与机械设备的联动调试。
4.1.5电气装配人员配合电气技术员进行售出设备的现场安装和调试。
4。2 电气技术员职责：
4.2.1电气技术员在接到安装任务后，应立即熟悉安装设备的工艺流程，并绘制出电气元件布置图及电气接线图.
4.2.2电气技术员应指导电气装配人员完成电气控制柜的安装。
4。2。3电气技术员应对安装好的电气控制柜进行初步的送电调试,确保电气控制柜的接线正确.
4.2.4电气技术员协同电气装配人员完成电气控制柜与柜外电气控制设备的布线.
4。2.5在电气装配人员完成电气柜的安装和外部电气布线以后,电气技术员开始对设备进行调试。
4。2.6电气技术员在调试过程中应当根据客户要求对程序及参数进行修改，以满足客户要求。
5．过程描述
5. 1在接到安装任务后，应立即熟悉安装现场及用户要求.。
5。2按照设计图纸准备好装配所需的材料。
5.3按图进行规范的装配和接线。
5.4电气参数的设置。
5.5电气安全装置的安装和调整。
5。6试机，先单路调试,后整机调试。
5。7工作结束后应清理工具和杂物。
第 1 页 共 5 页
XX-P/SOP-DQ01-N 电柜(箱)装配作业指导书 实施日期：2015年X月XX日（C00版）
站位/过程名称
操作步骤
质量控制要求
安全预防措施
环境控制要求
记录表单
1装配准备
1。1个人防护
作业时必须戴好规定的防护用品，穿绝缘鞋
《安装电工安全操作规程》XX-SR—DQ—01—2

1.2个人资质
须经专业安全技术培训考核合格，持证上岗
《安装电工安全操作规程》XX-SR-DQ—01—2

1。3安全技能
熟悉触电急救方法和事故紧急处理措施。
能现场急救

1。4技术准备
对装配人员进行培训，熟悉工艺过程和电气原理

1.5工具准备
见附件1

1.6现场准备
电气柜须放置在车间指定位置进行安装，清除现场的杂物，保持安装现场的清洁。

2接受任务
2。1接收图纸
看懂图纸及技术要求

2.2材料领用
核对元器件及材料型号规格与图纸是否一致

3柜（箱）安装
3.1元件定位接线
根据电气元件安装布置图及电气元件接线图对电气柜进行安装
《安装电工安全操作规程》XX-SR-DQ-01-2

3.2芯线编号、端子排接线
芯线编号、端子排接线二次线的连接均应牢固可靠,线束应横平竖直、配置坚牢、层次分明、整齐美观
《安装电工安全操作规程》XX-SR-DQ-01-2
线头清理

3.3检查整理
对照端子排接线图检查接线是否正确,使用兆欧表检查二次回路绝 缘电阻是否符合规范，每一个二次回路绝缘电阻不小于1兆欧,小母线绝缘电阻不小于10兆欧。，看盘柜表面是否有损坏，盘柜油漆是否干净、完好。
《安装电工安全操作规程》XX-SR—DQ-01-2
杂物清理

4调试
4.1送电前检查
用兆欧表确认主回路及二次回路无短路、接地、断路的情况后，才能进行送电。
《安装电工安全操作规程》LZ-SR-DQ—01—2

4.2输入电压进行检查确认
检查电气设备的输入电压是否与原理图所要求的电压一致
《安装电工安全操作规程》XX-SR—DQ-01—2

4.3参数设定
电气技术员应根据生产需要对触摸屏、变频器、二次仪表等的参数进行设定，并做好记录。
《安装电工安全操作规程》LZ—SR—DQ-01-2

4。4整机功能调试
首先应进行手动空载调试,手动工作无误后再进行自动空载调试。自动空载调试完毕后，才能进行自动带载调试。调试过程中，电气调试员应对调试电流、电压、触摸屏等的工作参数进行记录。
《安装电工安全操作规程》XX—SR-DQ-01-2

5作业结束
5。1清理工具
防止遗留在设备上

5。2清理现场
收拾线头杂物

第 3 页 共 5 页
XX-P/SOP-XX01-N 电柜(箱)装配作业指导书 实施日期：201X年X月XX日（C00版）
附件1 工器具准备:
序号
工器具名称
规格
单位
数量
1
液压压线钳
常用
把
1
2
万用表
常用
块
1
3
卷尺
10m
把
1
4
手电钻
常用
把
1
5
手砂轮
常用
把
1
6
电工工具
常用
套
若干
7
线号打印机

台
1
6支持性文件
6。1《电气装置安装工程盘柜及二次回路结线施工及验收规范》GB50171-92
6.2《电气装置安装工程 电缆线路施工及验收规范》GB50168-92
7记录
7。1《电气控制柜检验记录（柜内）》（LZ-P/R—DQ01-N）
第 4 页 共 5 页
LG
公司名称
版次号：D00
文件编号： XX-P/R-DQ01-N
实施日期：201X年X月XX日
文件名称：电气控制柜检验记录(柜内)

编号:
产品名称

型号/规格

产品编号

序号
检验项目（内容)
图纸（标准）要求
检验结果
1
检查图纸、资料，接线图
图纸正确、资料齐全，有接线图

2
检查产品型号、元器件型号、规格、数量
产品型号、元器件型号、规格、数量与图纸相符

3
检查元器件有无损坏
元器件各项功能均正常

4
元器件安装位置是否符合图纸要求
元器件必须按图安装

5
检查紧急操作件安装位置
紧急操作件在 0.8m—1。6m之间

6
操作性元器件安装位置标准
元器件在操作时,不应受到空间的防碍，不应有触及带电体的可能

7
导线接触面、开关与母线连接必须接触紧密
用0。05mm 塞尺检查,塞不进则符合标准

8
发热元件的安装距离是否符合规范
发热元件安装距离应符合元件规定

9
所有电器元件及附件的安装位置是否符合要求
所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上

10
标志牌安装是否规范
除元件本身附有供填写的标志牌外， 标志牌不得固定在元件本体上

11
元件标号是否符合规范
元件标号应完整、清晰、牢固，标号粘贴位置应明确、醒目

12
端子的标识是否符合规范
端子的标识应完整、清晰

13
相同电气元件的走线是否符合规范
同一电气柜内的相同元件走线方式应一致

14
二次回路布线是否与图纸一致
二次回路布线应按图施工、连线正确

15
因振动易损坏元件的安装是否符合规范
安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震

16
电气元件接地是否符合要求
利用有效接线来保证接地连续性

17
二次线的连接是否符合安装规范
二次线的连接均应牢固可靠，线束应横平竖直配置坚牢，层次分明,整齐美观

18
接地与接零线是否符合规范
接地与接零连接紧密、牢固,接地(接零）线截面选用正确

检验结论：
装配: 装配完成日期:
检验: 审核: 日期:
