根据矿井工作安排，由我队整理、吊挂xxxx巷的电缆。为保证整理、吊挂电缆工作安全顺利进行，特编安全技术措施如下：
一、概况
xxxx巷的电缆有通风瓦斯监测线、通讯线、矿压监测线、信号照明线、660V动力电缆、1140V动力电缆。此次整理、吊挂电缆严格执行《煤矿安全生产标准化标准》及矿业公司有关规定，电缆钩间距1米，用钢膨胀螺栓固定于巷道前进方向右帮，电缆钩固定好后，按照从上至下的顺序将通风瓦斯监测线、通讯线、矿压监测线、信号照明线、660V动力电缆、1140V动力电缆放入电缆钩。
二、施工步骤：
(一)施工前的准备
1、xx队负责将整理、吊挂电缆所需的工具(扳手、钳子、梯子、木柄托架)、配件(电缆钩、膨胀螺栓、扎带)等材料准备齐全并运送至施工地点。
2、XX项目部项目部负责将安装电缆钩的膨胀螺栓眼施工完毕。
3、xx队进行电缆整理、吊挂前与机电部联系，请机电部安排部室人员和浙江中宇项目部及中煤31处项目部电工配合施工。
(二)施工步骤
1、施工前对施工所用材料进行清点，并对工具进行检查。无遗漏无损坏后，方可带入施工现场。
2、按电缆敷设路线，在已打好的眼里安装膨胀螺栓并将电缆钩按照相关规定固定。
3、通风瓦斯监测线、通讯线、矿压监测线、信号照明线、660V动力电缆、1140V动力电缆应分次整理、吊挂，按照从上至下的顺序先将通风瓦斯监测线、通讯线、矿压监测线、信号照明线按照有关要求放入电缆钩;在整理、吊挂660V动力电缆、1140V动力电缆前必须先切断要悬挂电缆的电源，并悬挂“有人工作，不准送电”字样的警示牌，然后用与电源电压相适应的验电笔检验;检验无电后，用导线对电缆进行对地放电后方可进行整理、吊挂，只有执行停送电这项工作的人员才有权取下此牌送电。

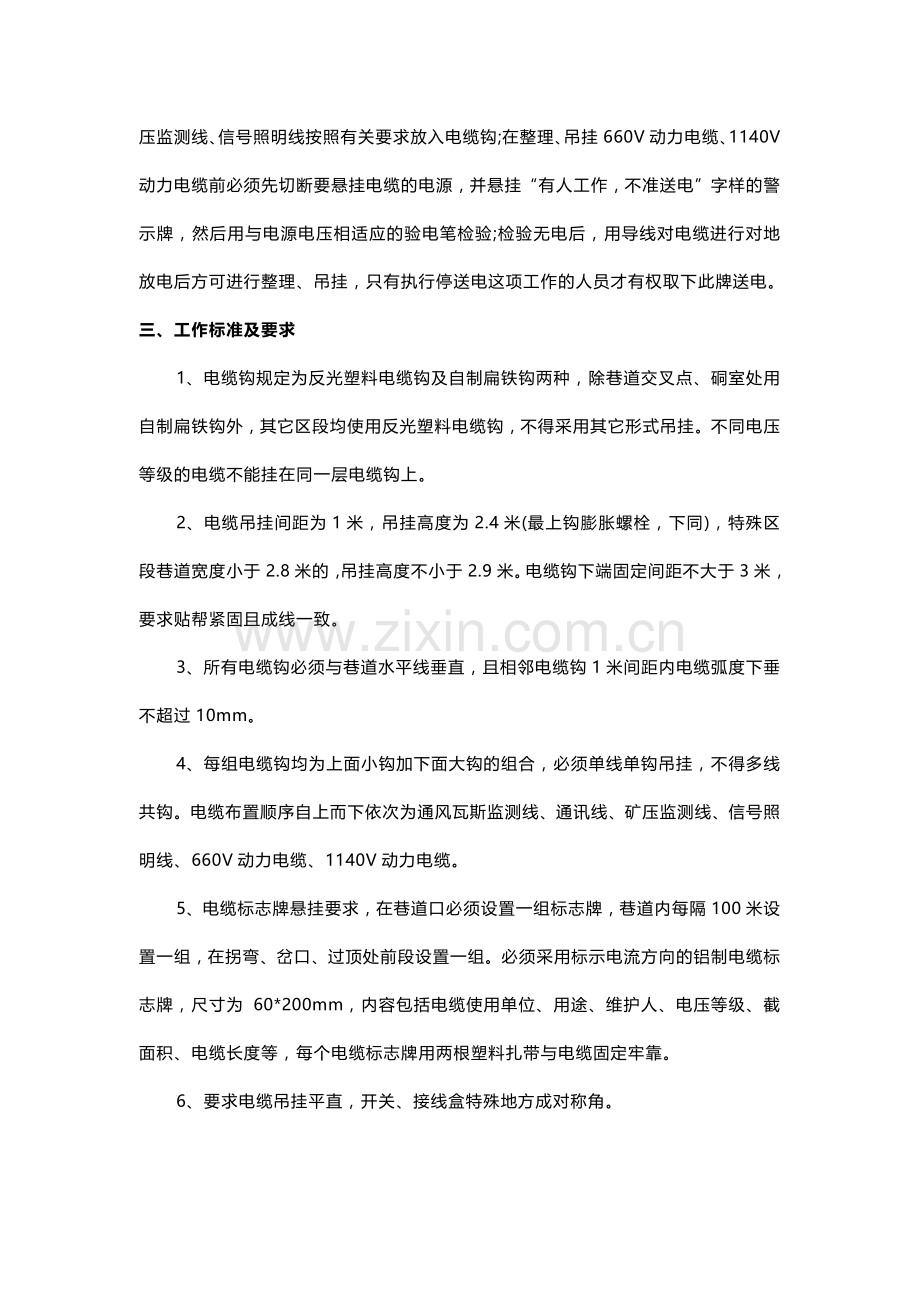

三、工作标准及要求
1、电缆钩规定为反光塑料电缆钩及自制扁铁钩两种，除巷道交叉点、硐室处用自制扁铁钩外，其它区段均使用反光塑料电缆钩，不得采用其它形式吊挂。不同电压等级的电缆不能挂在同一层电缆钩上。
2、电缆吊挂间距为1米，吊挂高度为2.4米(最上钩膨胀螺栓，下同)，特殊区段巷道宽度小于2.8米的，吊挂高度不小于2.9米。电缆钩下端固定间距不大于3米，要求贴帮紧固且成线一致。
3、所有电缆钩必须与巷道水平线垂直，且相邻电缆钩1米间距内电缆弧度下垂不超过10mm。
4、每组电缆钩均为上面小钩加下面大钩的组合，必须单线单钩吊挂，不得多线共钩。电缆布置顺序自上而下依次为通风瓦斯监测线、通讯线、矿压监测线、信号照明线、660V动力电缆、1140V动力电缆。
5、电缆标志牌悬挂要求，在巷道口必须设置一组标志牌，巷道内每隔100米设置一组，在拐弯、岔口、过顶处前段设置一组。必须采用标示电流方向的铝制电缆标志牌，尺寸为 60*200mm，内容包括电缆使用单位、用途、维护人、电压等级、截面积、电缆长度等，每个电缆标志牌用两根塑料扎带与电缆固定牢靠。
6、要求电缆吊挂平直，开关、接线盒特殊地方成对称角。
7、电缆接线盒悬挂方法：采用厚度不小于6mm钢板制作底板，四角使用不小于Φ16mm*150mm膨胀螺丝固定于巷道帮部，且其下部距上部电缆钩100mm。接线盒上方两个螺孔与底板上预留孔采用螺栓连接。接线盒两端喇叭嘴预留两对孔，使用塑料扎带将喇叭嘴捆绑在底板上。
8、电缆钩(电缆)上面严禁悬挂其它物件，电缆不得带电盘圈或盘“8"字形。
9、穿墙电缆墙两侧都要有标志牌，位于距离穿墙管子头300mm处，电缆穿过墙壁部分应用套管保护，并严密封堵管口。
10、同直径电缆的接线盒两端及各类开关喇叭口100mm处贴电缆标志牌，如两设备或接线盒并排放置，在距出线侧喇叭口100mm处贴牌。电缆标志牌应注有编号、用途、电压、截面和长度等参数。
11、必须采用接线盒上设计的吊挂点进行吊挂，严禁采用负荷电缆悬挂接线盒，接线盒上方有淋水时，必须加设防水设施。
12、其它严格执行《煤矿安全规程》有关电缆吊挂规定。
四、安全技术措施
1、所有参加整理、吊挂电缆人员必须认真学习本措施，熟悉施工工序，了解每项施工工序，做到心中有数，并在措施贯彻记录本上签名备查。
2、整理、吊挂电缆施工前要注意现场环境，出现异常情况必须立即停止作业，采取措施进行处理，处理好后方可继续施工。
3、整理、吊挂电缆施工前，必须在施工地点两侧10米处设置警戒，如有人员、车辆要通过时，警戒人员必须告知施工人员停止施工，确保人员、车辆通行安全。
4、登高作业，站在梯子上整理、吊挂电缆时必须将梯子放正扶稳，并有两个人保护。2米以上登高作业时，施工人员要佩戴安全带，安全带要生根牢靠，高挂低用。
5、 电缆整理、吊挂施工过程由xx队跟班人员现场统一指挥，xx队跟班人员是当班施工安全的第一负责人。
6、 在电缆整理、吊挂施工过程中， 所有人员必须集中精力， 轻拿轻放， 防止电缆坠落伤人。
7、整理、吊挂电缆施工过程中，每个人必须拿好手中的工具和放好施工材料，注意周围人员，以防伤人。
8、每天施工结束后必须向调度汇报后方可离开现场，由班长清点人数并统一升井。
9、井下不得带电检修、搬迁电气设备、电缆和电线，整理、吊挂前必须停电闭锁。
10、严格执行停电、闭锁、挂牌、验电、放电制度。
11、其他未尽事项严格按照《煤矿安全规程》执行。
