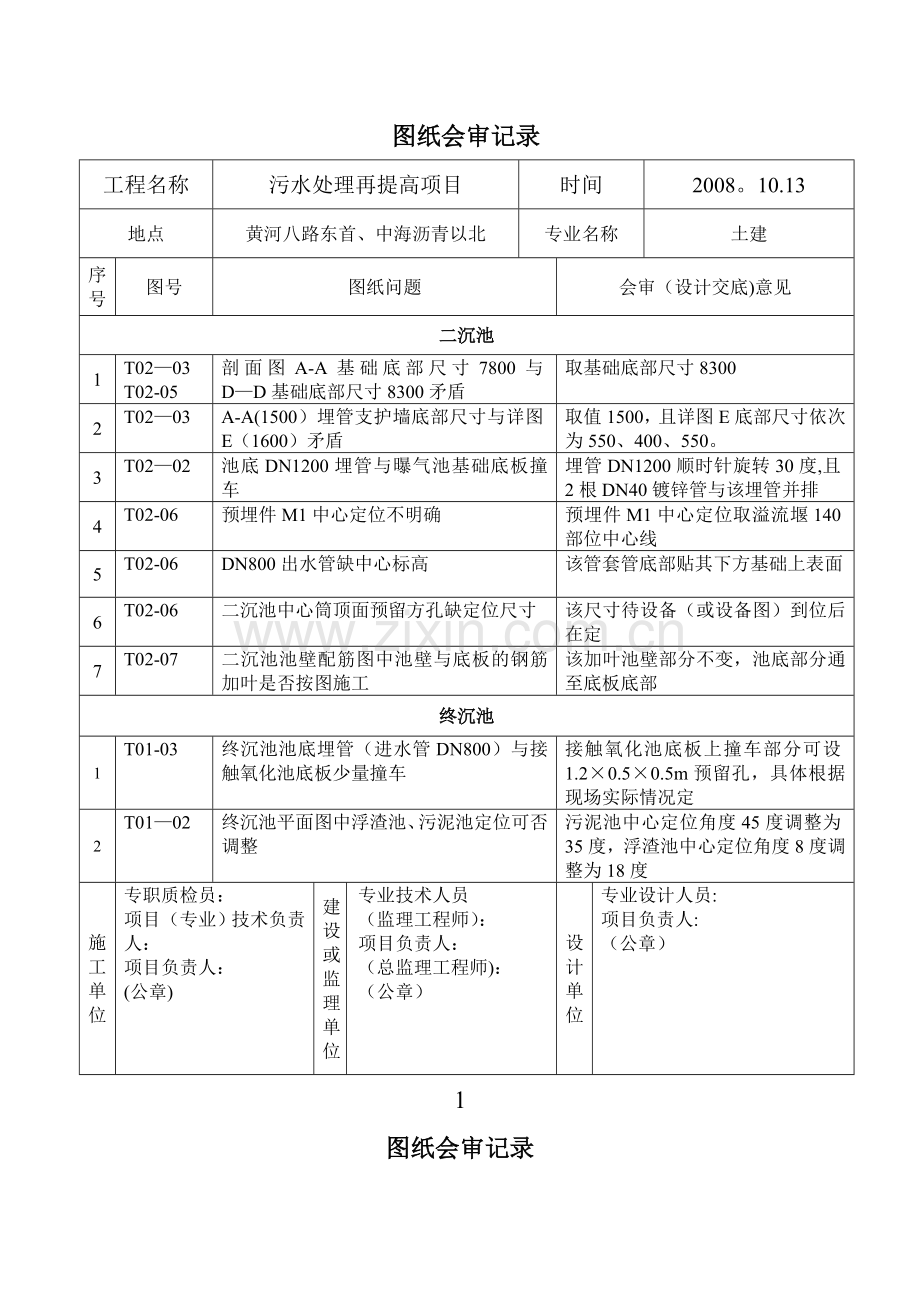

图纸会审记录
工程名称
污水处理再提高项目
时间
2008。10.13
地点
黄河八路东首、中海沥青以北
专业名称
土建
序号
图号
图纸问题
会审（设计交底)意见
二沉池
1
T02—03 T02-05
剖面图A-A基础底部尺寸7800与D—D基础底部尺寸8300矛盾
取基础底部尺寸8300
2
T02—03
A-A(1500）埋管支护墙底部尺寸与详图E（1600）矛盾
取值1500，且详图E底部尺寸依次为550、400、550。
3
T02—02
池底DN1200埋管与曝气池基础底板撞车
埋管DN1200顺时针旋转30度,且2根DN40镀锌管与该埋管并排
4
T02-06
预埋件M1中心定位不明确
预埋件M1中心定位取溢流堰140部位中心线
5
T02-06
DN800出水管缺中心标高
该管套管底部贴其下方基础上表面
6
T02-06
二沉池中心筒顶面预留方孔缺定位尺寸
该尺寸待设备（或设备图）到位后在定
7
T02-07
二沉池池壁配筋图中池壁与底板的钢筋加叶是否按图施工
该加叶池壁部分不变，池底部分通至底板底部
终沉池
1
T01-03
终沉池池底埋管（进水管DN800）与接触氧化池底板少量撞车
接触氧化池底板上撞车部分可设1.2×0.5×0.5m预留孔，具体根据现场实际情况定
2
T01—02
终沉池平面图中浮渣池、污泥池定位可否调整
污泥池中心定位角度45度调整为35度，浮渣池中心定位角度8度调整为18度
施工单位
专职质检员：
项目（专业）技术负责人：
项目负责人：
(公章)
建设或监理单位
专业技术人员
（监理工程师）：
项目负责人：
（总监理工程师)：
（公章）
设计单位
专业设计人员:
项目负责人:
（公章）
1
图纸会审记录
工程名称
污水处理再提高项目
时间
2008。10。13
地点
黄河八路东首、中海沥青以北
专业名称
土建
序号
图号
图纸问题
会审（设计交底）意见
3
T01—06
终沉池中心筒顶面预留方孔缺定位尺寸
该尺寸待设备(或设备图)到位后在定
4
T01-04
中心筒埋件图中2处M5埋件标高冲突
埋件M5，均部8块,标高取0.400
埋件M5,均部12块,标高取2。000
5
T01-06
终沉池中心筒剖面图中埋件（M5）缺少中心定位标高
埋件M5中心标高取0.400
6
T01-07
终沉池池壁配筋图中池壁与底板的钢筋加叶是否按图施工
该加叶池壁部分不变，池底部分通至底板底部
7
T01-05
底板钢筋布置图中底板中心钢筋过密
原1＃钢筋改为间距260，材料做法不变。新增7#三级钢14＠260、长度14000、两端弯钩均200
接触氧化池
1
T03-09
A—A剖面中横梁单根12.7m，因现场情况限制可否整根现浇
该横梁整根现浇施工
2
T03—02
接触氧化池西侧北部预埋管DN600缺少定位尺寸
取两轴线中心（轴线间距13m)
鼓风曝气池
1
T04-09
8、9节点大样图缺少TL—3做法
按T04—08图上TL—3做法施工
施工单位
专职质检员：
项目(专业）技术负责人：
项目负责人：
（公章)
建设或监理单位
专业技术人员
（监理工程师）:
项目负责人：
（总监理工程师)：
（公章)
设计单位
专业设计人员:
项目负责人:
（公章）
2
图纸会审记录
工程名称
污水处理再提高项目
时间
2008。10。13
地点
黄河八路东首、中海沥青以北
专业名称
土建
序号
图号
图纸问题
会审（设计交底）意见
其他
1
T04—05
污水池钢板止水带有400×2及400×3，能否统一,且缺少加固做法
止水带统一选400×3,加固方法见下图

施工单位
专职质检员：
项目（专业)技术负责人：
项目负责人：
（公章）
建设或监理单位
专业技术人员
（监理工程师)：
项目负责人：
（总监理工程师）：
（公章)
设计单位
专业设计人员：
项目负责人：
（公章）
3
图纸会审记录
工程名称
污水处理再提高项目
时间
2008。10。13
地点
黄河八路东首、中海沥青以北
专业名称
土建
序号
图号
图纸问题
会审(设计交底）意见
2
T03—09
接触氧化池池底横梁与池壁交接处不便于施工，可否改变接合处做法
池底与池壁交接处做法变更如下图

施工单位
专职质检员：
项目(专业）技术负责人：
项目负责人：
（公章）
建设或监理单位
专业技术人员
（监理工程师）：
项目负责人：
（总监理工程师）：
(公章)
设计单位
专业设计人员：
项目负责人：
（公章）
4
图纸会审记录
工程名称
污水处理再提高项目
时间
2008。10。13
地点
黄河八路东首、中海沥青以北
专业名称
土建
序号
图号
图纸问题
会审（设计交底）意见
3

接触氧化池、鼓风曝气池的池壁、底板伸缩缝所用防水材料已考察完毕，与图纸有少量不同
按下图施工
说明:
1、 苯板两侧采用竹胶板保护（一次性施工）;两侧各采用4φ12通长固定；
8φ12通长固定钢筋用500长φ12筋按@500焊接加固;
2、 橡胶止水带内侧用4φ12通长筋与400长φ12分布筋@500焊接固定;
3、 橡胶止水带外侧用4φ12通长筋与400长φ12分布筋@500焊接固定；
施工单位
专职质检员：
项目(专业）技术负责人：
项目负责人:
(公章）
建设或监理单位
专业技术人员
（监理工程师）：
项目负责人：
（总监理工程师）：
（公章)
设计单位
专业设计人员：
项目负责人：
（公章)
5
图纸会审记录
工程名称
污水处理再提高项目
时间
2008.10.13
地点
黄河八路东首、中海沥青以北
专业名称
土建
序号
图号
图纸问题
会审（设计交底）意见
4

终沉池、二沉池基础开挖后，因中心筒及管线开挖等对池底基础底部造成扰动部位均填中砂并分层振实，是否可行
同意按该方法施工
5

本项目混凝土为保证其浇筑连续性采用商品混凝土（泵送）;并掺加济南建科院生产的NC—P3膨胀剂，掺加量见配合比
同意按该方法施工
6

本项目中所有池底栏杆能否统一采用鼓风曝气池栏杆做法
同意按该方法施工

施工单位
专职质检员：
项目(专业）技术负责人:
项目负责人:
（公章)
建设或监理单位
专业技术人员
（监理工程师）：
项目负责人：
（总监理工程师)：
（公章)
设计单位
专业设计人员：
项目负责人：
（公章）
