矿井污水处理设备操作手册.doc

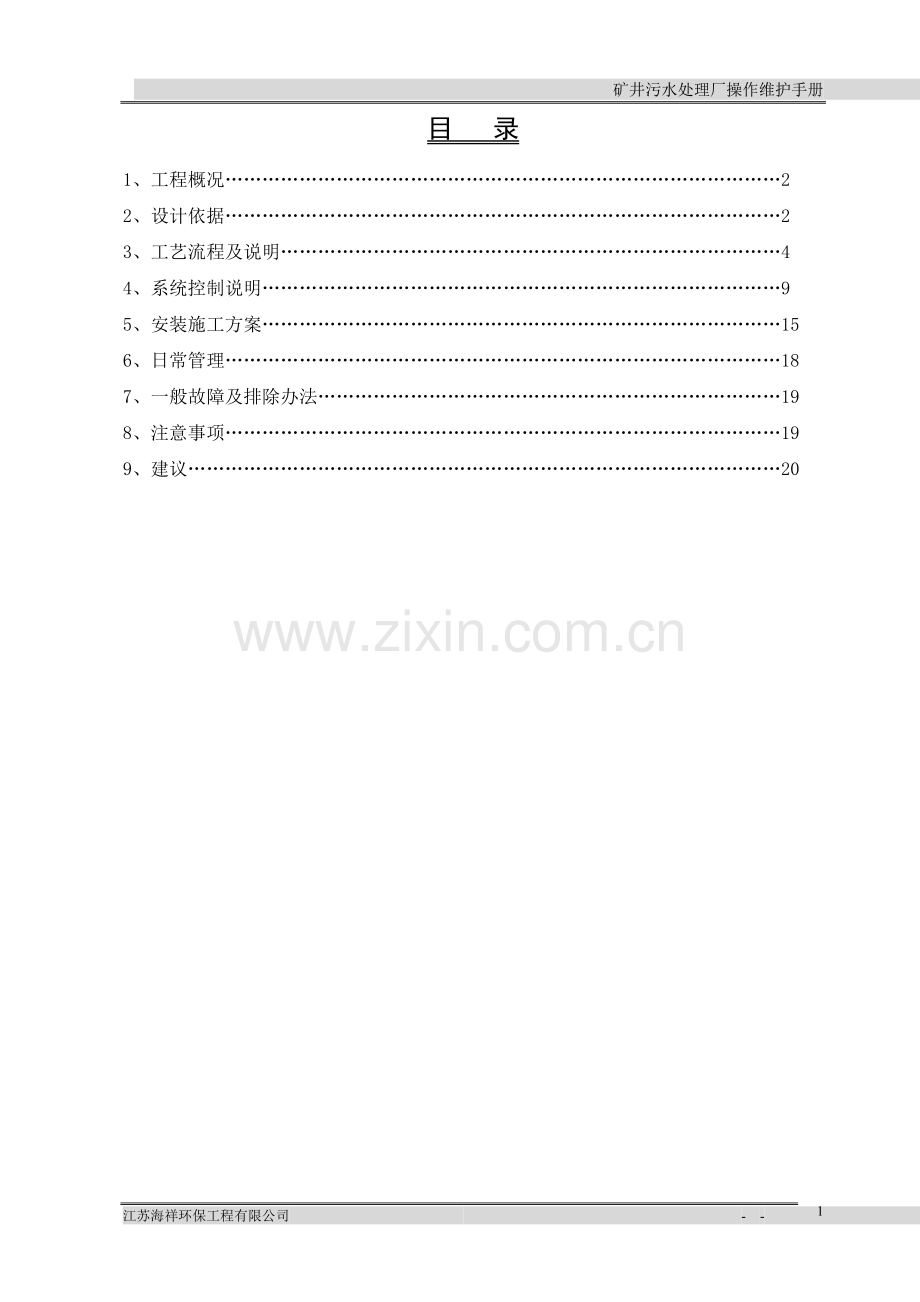

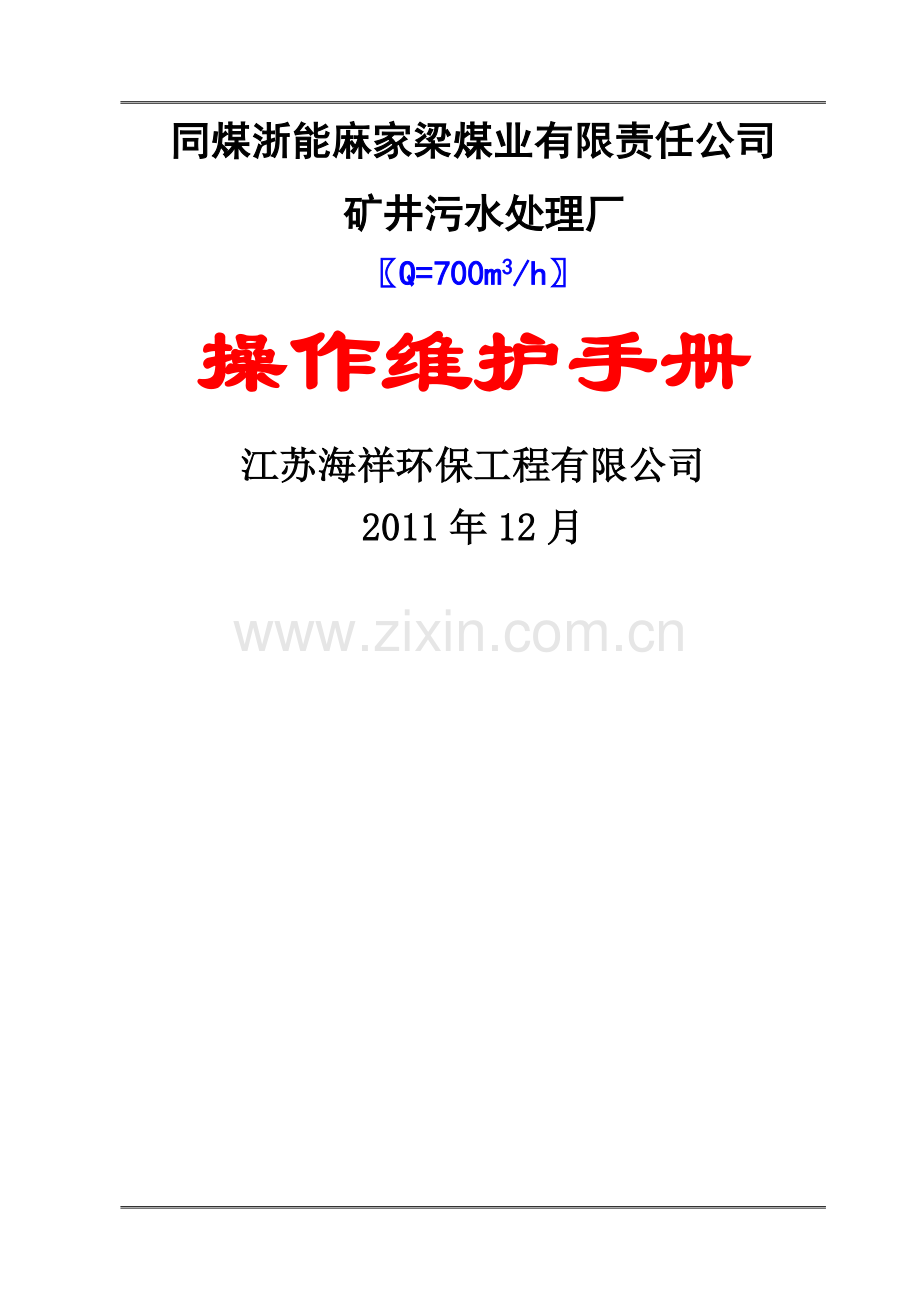

矿井污水处理厂操作维护手册 同煤浙能麻家梁煤业有限责任公司矿井污水处理厂Q=700m3/h操作维护手册江苏海祥环保工程有限公司2011年12月目 录1、工程概况22、设计依据23、工艺流程及说明44、系统控制说明95、安装施工方案156、日常管理187、一般故障及排除办法198、注意事项199、建议20一、工程概况本项目为同煤浙能麻家梁煤业有限责任公司麻家梁煤矿矿井污水处理厂工程，包括矿井污水处理和生活给水处理二大部分.现工程已安装结束，为了今后工程的调试及正常运行，对污水处理设备的处理工艺、设备组成、操作维护及运行注意事项，提供全部的资料。二、设计依据1、设计依据及原则中华人民共和国环境保护法;中华人民共和国水污染防治法；中华人民共和国消防法；室外排水设计规范GB50014-2006；建筑灭火器配置设计规范GB50016-2006；污水再生利用工程设计规范GB50335-2002;煤炭工业矿井设计规范GB50215-2005中规定的井下消防洒水水质标准；生活饮用水卫生标准(GB57492006）钢制压力容器（GB1501998）水处理设备制造技术条件（JB292399)橡胶衬里化工设备（HGJ3290）低压配电设计规范GB50054-95;电力工程电缆设计规范GB5021794；通用用电设备配电设计规范GB50055-93；电力装置的继电保护和自动装置设计规范GB50062-92；给水排水工程钢筋混泥土水池结构设计规程SH30761996；给水排水工程构筑物结构设计规范GB50069-2002；工业企业界噪声标准GB12348-1990；爆炸和火灾危险环境电力装置设计规范GB5005892；建筑结构可靠度设计统一标准GB500682001；建筑结构荷载规范GB500092001；混泥土结构设计规范GB500102002；混泥土结构工程施工质量验收规范GB50204-2002；普通混泥土配合比设计规程JGJ/T11497；建筑物抗震设计规范GB500112001；构筑物抗震设计规范GB50191-93；建筑地基基础设计规范GB500072002；城市污水处理厂工程验收规范GB50334-2002；进口设备的制造工艺和材料应符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM)的工业法规中涉及的标准或相当标准。业主提供的水量、水质等有关资料。给水排水工程和污水处理工程建设有关技术规范.我厂所完成同类工程所取得的实际经验和实际工程参数。处理设备采用成熟、可靠、稳定的处理工艺，出水水质达到有关排放标准。设备的构件需经济合理，投资省、占地少.运行费用低。在设计中充分考虑了二次污染的防治,合理解决了污泥、噪声及嗅气的控制。在工艺设计时，有较大的灵活性，可调性，以适应水量、水质的周期变化.2、污水水量、水质及处理后的排放标准2.1污水水量、水质根据业主提供的资料：本项目处理污水主要为煤矿典型矿井污水，污水处理量为16800m3/d。 本工程设计小时处理水量为：700m3/h，24小时连续运行.2。2污水水质：根据业主提供的原始资料，设计水质如下：进水水质一览表：序号项目进水水质1SS1000mg/L2油类50mg/L处理后出水水质一览表：序号项目出水水质1SS3mg/L2油类1mg/L3大肠菌群数3个/L4粒度0.3mm三、工艺流程及说明3.1、工艺流程图 PAC PAM 二氧化氯 矿井污水调节沉淀池混凝反应装置一体化净水器回用水池至回用点污泥污泥 污泥浓缩池污泥泵卧螺离心机泥饼外运 PAM3.2、工艺说明u调节沉淀池煤矿井下污水主要含有SS及油类,其它水质指标都能满足污水再生利用工程设计规范（GB503352002）中的城市杂用水水质控制指标中的车辆冲洗用水标准及煤炭工业矿井设计规范（GB50215-2005）中规定的井下消防洒水水质标准。井下污水在调节沉淀池实行自然沉降，绝大部分SS（去除率大于60%）在调节沉淀池沉淀下来,沉淀下来的污泥经行桁式刮泥机刮至污泥区，再由污泥泵送至污泥浓缩池。调节沉淀池外形尺寸：36000140004700mm数量:2座材质：钢筋混凝土结构设计有效容积：21860m3设计有效水深:3.7m配套设置：1、污泥提升泵数量：6台（2用1备)型号:200WQ3002537流量：250400m3/h扬程:2530m功率：37kw生产厂家：上海连成泵业有限公司2、行桁式刮泥机数量:2台型号：LYGNJ-14型跨度：14m行走速度：1m/min提耙速度：0.8m/min行走电机功率：21。5 kw提耙电机功率：1.5kw生产厂家：江苏海祥环保工程有限公司3、集油装置数量:2台型号：JY-200型集油管径：DN200集油管长度:14000mm生产厂家:江苏海祥环保工程有限公司4、污泥提升泵数量：4台(1用1备）型号：65WQZ30-30-5。5流量：30m3/h扬程：30m功率:5。5kw生产厂家：上海连成泵业有限公司u混凝反应装置调节沉淀池的污水由污水提升泵送入混凝反应装置，并在混凝反应装置内投加混凝剂（PAC）和助凝剂（PAM），使原水在水中产生大量的微小的初级絮凝体.混凝反应装置的功能在于使初级絮凝继续成长为个体较大质实的絮凝体,以利于后级的沉淀处理。按照反应理论，反应流速应有大逐渐变小。在较大的流速下，使水中的胶体颗粒发生充分的碰撞吸附，在较小的流速下，使胶体颗粒能结成较大的絮粒,故反应池的流速与反应时间是控制反应效果的关键.本工艺设计选用机械混凝反应装置，以便达到最佳的反应效果.反应装置为双桨板式机械搅拌混凝池。池中设有竖向搅拌回转轴,轴上装有垂直桨板叶片，叶片的转动圆周速度为1.5m/s左右，原水在混凝反应装置内总停留时间约为1520min，反应池视水质、水量等情况，设计成多级搅拌反应（一般为二级四级搅拌反应）.原水在经过加药混合、搅拌反应后在水中形成了许多个体较大质实的絮凝体.在它进入一体化净水器后絮凝体与水分离而沉降，从而大大降低原水中的悬浮物。凝反应装置外形尺寸：1050030005050mm数量：2台材质：Q235B总停留时间:18min总功率：3kw设备净重：17500Kg运行重量:175000Kg生产厂家：江苏海祥环保工程有限公司配套设置:1、一级反应搅拌机减速机型号：BLED131-1871。5电机功率：1.5kw速比:187:1搅拌轴直径：89mm搅拌叶轮：2000800mm（直叶）搅拌轴材质：Q235B搅拌叶轮材质： Q235B制造商：常州江南减速机有限公司2、二级反应搅拌机减速机型号：BLED131-289-0。75电机功率：0。75kw速比：289：1搅拌轴直径：89mm搅拌叶轮：2000800mm（直叶)搅拌轴材质：Q235B搅拌叶轮材质： Q235B制造商：常州江南减速机有限公司3、三级反应搅拌机减速机型号:BLED1313910。75电机功率:0.75kw速比：391：1搅拌轴直径：89mm搅拌叶轮：2000800mm(直叶）搅拌轴材质：Q235B搅拌叶轮材质: Q235B制造商：常州江南减速机有限公司u一体化净水器混凝反应装置的出水自流进入一体化净水器.一体净水器集絮凝、沉淀、排污、反冲、集水、过滤等工艺于一体，无需人员操作而能达到全自动运行的净水器。一体化净水器工作原理：混凝反应装置的出水自流进入一体化净水器。进水后通过进水布水管均匀布水。混凝反应装置形成的絮凝体与水在PPC斜管分离而沉降，沉降的污泥由排泥管定期外排。在水位上升至集水槽，进入石英砂过滤区,在过滤过程中水中的悬浮物被石英砂所阻截，到一定的压力时(大约1500mmH2O），利用虹吸原理对其进行自动反洗(反洗时间为510分钟）后停止，在反洗时出水停止，后洗后出水（出水浊度10mg/l），出水后至用水点。一体化净水器主要由絮凝反应区、斜管沉淀区、过滤区三大部分组成，反应部分采用折板絮凝反应，反应充分，絮凝效果明显。沉淀部分采用斜管沉淀，绝大部分絮凝体将在此完全沉淀,比普通沉淀器效果大大提高，体积减少，成本降低。过滤部分采用优选天然石英砂滤料，将沉淀后剩余的微小絮体通过过滤进一步除去，使出水达到回用水要求。在净水器运行过程中，由于絮体在滤层中不断被截留,使过滤器水头损失值增加，当达到设计规定的水头损失值时，过滤器就自动进行反冲洗，清除截留在滤料在的杂质，使其恢复净水机能,保持净水器的正常运行。总处理水量：700m3/h型号：FA175数量：4台处理水量：175m3/h。台进水水温：0-50进水浊度：3000mg/L出水浊度：10mg/L沉淀区设计表面负荷：78m3/m2。h过滤区设计滤速：8-10m/h滤池冲洗强度：14-16L/s.m2冲洗历时：4-6min（可调）总停留时间：T总=40-50min进水压力：0。06-0。10Mpa滤料直径：石英砂为0.51。0mm出水口留直角三角堰侧流单套设备外形尺寸：880060004500mm设备材质:Q235B防腐u二氧化氯发生器二氧化氯发生器主要用于投加二氧化氯溶液，对一体化净水器出水进行杀菌消毒处理。二氧化氯发生器由主机、盐酸原料箱、化料箱、氯酸钠原料箱、加盐酸计量泵、加氯酸钠计量泵和控制柜组成.消毒液的投加为自动投加，与污水泵联动。出力: 2000g/h.套外形尺寸： 12006501400mm原料浓度： HCI:31；NaCl03:33纯化液ClO2含量: 98%，混合液ClO2含量: 40-70%，原料用量比（HCI：NaCI03)： 1：1发生器运行温度： 71电压/功率： 电压380V/功率1kw数量： 1套产量： 200g/h有效氯（2）盐酸原料箱数量: 1只容积： 2000L外形尺寸： 15001500mm材质： PVC（3)化料箱数量： 1只容积： 1000L外形尺寸: 10001500mm材质: PVC(4)氯酸钠原料箱数量： 1只容积: 2000L外形尺寸： 15001500mm材质: PVC(4)盐酸计量泵过流件结构材质: PVC隔膜材质： PTFE逆止球(阀）材质: 陶瓷型号： GM0025计量泵型式： 隔膜计量泵流量： 25L/H出口压力： 1.2MPa手调流量范围/精度： 0-100数量： 1台生产商: 美国米顿罗公司(5)氯酸钠计量泵过流件结构材质: PVC隔膜材质: PTFE逆止球（阀）材质： 陶瓷型号： GM0025计量泵型式： 隔膜计量泵流量： 25L/H出口压力： 1.2MPa手调流量范围/精度： 0-100%数量： 1台生产商： 美国米顿罗公司(5)水射器规格： DN40材质： PVC数量： 1台u污泥浓缩池调节沉淀池、机械混凝反应装置、一体化净水器沉淀下来的污泥排入污泥池。污泥在此作进一步污泥浓缩浓缩池,然后由污泥泵送入卧螺离心机进行污泥脱水处理。泥饼人工外运,滤液自流进入沉淀调节池。污泥池外形尺寸：100004500mm材质：钢筋混凝土结构设计有效容积:300m3设计有效水深：4。0m配套设置：中心传动污泥浓缩机数量： 1台型号: NZS10.5池径: 10m周边池深: H=4。5m池底坡度： 1:12周边线速度： 2m/min污泥浓缩机减速机型号： BLED1534335输出转速： 1050线轮针齿盘减速比： I=15总减速比： I=19340驱动电机功率： N=0.75KW适用电源： 380V,50Hz电机防护等级: IP55电机绝缘等级： F级提升行程: H=200mm工作制: 24小时/天连续运行或间歇运行四、系统控制说明4.1、微机控制操作设计整个处理控制系统设置自动/手动旋钮开关。控制器采用PLC程序控制器，以控制正常处理水量的工作程序。程序主要控制调节沉淀池的6台污泥提升泵及行桁式刮泥机；污泥浓缩池池的中心传动污泥浓缩机；机械混凝反应装置的搅拌装置、一体化净水器的自动排泥;污泥池的污泥泵；消毒剂的自动投加等。4。2沉淀调节池污水提升泵采用上海连成泵业有限公司生产的潜污泵。该泵提升能力强、无堵塞，能有效通过直径30mm固体颗粒.调节池污水提升泵采用6台，分工作泵4台和备用泵2台,污泥提升泵的启动受沉淀调节池的液位控制，高液位启泵，低液位停泵。同时设置污水提升泵的交替工作：每4小时交替一次。调节沉淀池进水的同时即启动行桁式刮泥机作往复运行，将沉淀下来的污泥刮入污泥斗.再由污泥提升泵定时送入污泥浓缩池.污泥提升泵采用上海连成泵业有限公司生产的潜污泵.该泵提升能力强、无堵塞，能有效通过直径30mm固体颗粒。调节池污水提升泵采用两台，分工作泵和备用泵，污泥提升泵的启动受PLC可编程序控制器设定的时间控制，每2小时启动一次，每次1小时.PLC可编程序控制器同时设置两台污泥提升泵的交替工作：每4小时交替一次.4。3机械混凝反应装置在机械混凝反应装置进水端投加混凝剂(PAC）及助凝剂（PAM），使矿井污水与药剂充分混合,以提高后级一体化净水器设备的沉淀效果.混凝剂（PAC）的加药量为1015mg/l( 干粉量）,助凝剂（PAM）的加药量为35mg/l（ 干粉量)。机械混凝反应装置上的搅拌装置与污水提升泵联动。机械混凝反应装置底部排泥阀定时排泥，每2小时排泥一次，每次排泥时间为5-10分钟。4。4一体休净水器机械混凝反应装置的出水自流进入一体休净水器.一体休净水器为水力全自动设备，设备采用虹吸原理，对过滤区实行自动反冲洗。一体休净水器底部排泥电动阀定时排泥,每2小时排泥一次，每次排泥时间为5-10分钟.4。5回用水池一体休净水器的出水自流进入回用水池。回用水池出水自流至回用点。4。6污泥浓缩池沉淀调节池、机械混凝反应装置、一体化净水器沉淀下来的污泥用泵送入污泥浓缩池。污泥泵的启停由PLC时间控制，每2小时启动一次,每次1小时.污泥流采用4台（2用2备)。PLC可编程序控制器同时设置4台污泥泵的交替工作：每运行一次，交替一次。4。7卧螺离心机卧螺离心机的工作与污泥泵联动。卧螺离心机的操作与维护详见生产厂家的使用说明书。4.8二氧化氯发生器二氧化氯发生器为自动运行，与污水泵联动,加药量手动调节,调试时确定。 4.8。1、所需原料a、准备好浓度为31%的工业盐酸（工业一级品25桶装），调试用量：50;b、准备好含量为98的氯酸钠（工业一级品），调试用量：30;4。8.2、主要技术参数a、设备装机容量：1。0KW。b、理论上产1g二氧化氯耗1.3g氯酸钠、1.3g盐酸4.8。3、调试前的准备a、检查设备安装是否符合要求。b、连接好电源，检查电源是否正确。c、检查给水、排水、排污、液氯等管路连接是否正确，所有阀门开闭情况.d、检查加氯车间通风设备。e、检查设备原料情况,氯酸钠溶液浓度为30%、盐酸浓度为31%，先用水试一下设备所有部位，达到正常后即可。f、连接好设备的压力水接口,压力水源必须为压力不能低于0.3MPa的固定水源，出药投加点一般不能超过设备平面，安全曝气口必须接出室外。4.10.4、操作步骤:a、在氯酸钠槽内加入约30氯酸钠（必须清洁氯酸钠)，再打开盐槽进水阀门，开始溶化氯酸钠待氯酸钠槽液位达到满位时,关闭盐槽进水阀（氯酸钠槽内为30的浓度）。b、连接好吸酸管口，先打开抽气阀，然后打开抽酸压力进水阀（此水射器压力进水阀只有吸酸时专用)，开始向盐酸槽内注入盐酸,当槽内液位达到满位时，先关闭抽酸压力进水阀，同时关闭抽气阀.c、接通电源,打开酸和氯酸钠计量泵电源按钮开启计量泵,分别调节酸和氯酸钠计量泵刻度（20-30%）,盐酸和氯酸钠投加比例为1：1。逆时针旋转计量泵排气阀(或松开计量泵出口接头排气，再重新装好接头），至有液体排出再关闭此阀，设备即可运转。（控制操作请参照二氧化氯发生器控制仪使用说明）d、打开抽(CLO2)压力进水阀，调节进水压力在0。3Mpa左右，（调节电接点压力表上限至0.3MPa)，保证吸气管无回水现产生，使消毒液正常投入使用。 (消毒液出口投加点一般不超过设备平面)e、在设备正常运行时（设备每次开机后要观察计量泵的运行情况，要保证计量泵抽液正常)，根据处理水量、水质等因素,参照酸和氯酸钠所给刻度，等比例调节刻度旋钮直至被处理水指标合格(各种环境投加药量参考：饮用水0。12g气/M3。水、中水58 g气/M3。水、医院污水2040 g气/M3.水、循环水采用0。5-2 g气/水间接性或冲击性投加）。f、在设备正常运行时，应注意原料要及时补加。（酸和氯酸钠不能混淆)g、设备临时停用,不得将抽clo2压力水进水阀关闭，此阀必须在停机20分钟后关闭，使余气抽出,防止余气外溢。h、设备停用时，先关计量泵，切断电源。水射器压力进水阀30分钟后关闭,打开残液阀放空残液（每天34次).j、设备长期不用时,关闭电源，要取出计量泵底阀放入清水容器中，抽水清洗计量泵，并放空贮槽然后刷洗干净，以备下次运行。4.8。5、设备维护与保养a、设备正常运行12个月，应清洗一次，清洗方法：断开电源，排空所有槽内液体，用清水冲洗.b、做好危险品酸的防护工作，操作时要穿戴防护用具.设备必须有专人操作管理。4.8.6、注意事项a、加氯间必须设置通风设备,其换风量按每小时812次配置，风机应尽量采用玻璃钢结构，防腐蚀，风机安装位置应在离地面不大于20cm的部位，墙上孔的两侧应设钢丝网，以防伤人.b、操作人员开机后，应打开换气扇。c、加氯间必须设置洗涤盆，应注意电气控制柜，不慎打湿，应待水干后才能开机.4。9混凝剂加药装置4.9.1、所需药剂a、药名：碱式氯化铝;4。9。2、主要技术参数a、设备装机容量：9KW。4。9。3、调试前的准备a、检查设备安装是否符合要求。b、连接好电源，检查电源是否正确.c、检查给水、排水、排污、液氯等管路连接是否正确，所有阀门开闭情况。4。9.4、操作步骤:a、在溶解箱内人工加入约300碱式氯化铝，再打开溶解箱进水阀门,同时开启搅拌机,开始溶化碱式氯化铝,直至碱式氯化铝完全溶解。配制的浓度为6。b、配制好的溶液由放液阀放入溶液箱待用。溶解箱再由人工进行下一次的配制。c、接通电源，打开计量泵电源按钮开启计量泵，分别向加药点投加药液(每个加药点由阀门来控制加药量）.d、设备停用时，先关计量泵,切断电源。e、设备长期不用时，关闭电源，要取出计量泵底阀放入清水容器中,抽水清洗计量泵，并放空贮槽然后刷洗干净，以备下次运行。4。11。5、设备维护与保养a、设备正常运行12个月，应清洗一次，清洗方法：断开电源，排空所有槽内液体，用清水冲洗。4。10助凝剂加药装置4。10。1、所需药剂a、药名：聚丙烯酰胺（干粉）；4。10.2、主要技术参数a、设备装机容量:9KW。4.10。3、调试前的准备a、检查设备安装是否符合要求。b、连接好电源,检查电源是否正确。c、检查给水、排水、排污、液氯等管路连接是否正确，所有阀门开闭情况。4。10.4、操作步骤：a、在溶解箱内人工加入聚丙烯酰胺，再打开溶解箱进水阀门，同时开启搅拌机，开始溶化聚丙烯酰胺，直至聚丙烯酰胺完全溶解。配制的浓度为0.1%。b、配制好的溶液由放液阀放入溶液箱待用.溶解箱再由人工进行下一次的配制.c、接通电源,打开计量泵电源按钮开启计量泵，分别向加药点投加药液(每个加药点由阀门来控制加药量）。d、设备停用时，先关计量泵，切断电源。e、设备长期不用时，关闭电源，要取出计量泵底阀放入清水容器中，抽水清洗计量泵，并放空贮槽然后刷洗干净，以备下次运行。4。12。5、设备维护与保养a、设备正常运行12个月，应清洗一次,清洗方法：断开电源，排空所有槽内液体,用清水冲洗。4.11助凝剂加药装置（污泥脱水用）4.11.1、所需药剂a、药名：聚丙烯酰胺（液态)；4。11.2、主要技术参数a、设备装机容量：9KW。4。11。3、调试前的准备a、检查设备安装是否符合要求.b、连接好电源,检查电源是否正确。c、检查给水、排水、排污、液氯等管路连接是否正确，所有阀门开闭情况。4.11。4、操作步骤:a、在溶解箱内人工加入聚丙烯酰胺，再打开溶解箱进水阀门,同时开启搅拌机，开始溶化聚丙烯酰胺，直至聚丙烯酰胺完全溶解。配制的浓度为0。1。b、配制好的溶液由放液阀放入溶液箱待用.溶解箱再由人工进行下一次的配制。c、接通电源，打开计量泵电源按钮开启计量泵，向卧螺离心机投加药液,投加量根据实际情况而定。d、设备停用时,先关计量泵,切断电源。e、设备长期不用时，关闭电源，要取出计量泵底阀放入清水容器中，抽水清洗计量泵，并放空贮槽然后刷洗干净，以备下次运行。4。11。5、设备维护与保养a、设备正常运行12个月，应清洗一次,清洗方法：断开电源，排空所有槽内液体，用清水冲洗.五、安装施工方案本工程设备安装按中华人民共和国建筑安装施工验收规范执行，工艺调试按建筑项目环境保护设施竣工验收管理规定执行。设备运输(1）设备开箱验收a、设备的型号是否正确、有无磨损b、零件、附件、易损件是否短缺c、办理交接手续d、设备的各种证件是否齐全（2）验收要点a、按照装箱清单核对大件，按设计进行编号，并逐台登记造册,注明放置地点b、核对设备的名称、规格型号、数量是否与设计相符c、检查设备外观和包装，如有缺陷、损坏或锈蚀,应登记造册并请甲方签字d、对设备传动、滑动部分的防锈油料进行保护e、开箱时主要按清单对到货设备的名称、规格型号、数量及外观进行更深的检查f、设备验收由监理、用户在施工现场进行联合验收（3)设备的二次搬运设备到货后进入工地或指定地点，在安装前到安装场所的室外搬运，一般根据设备的体积与重量选择合适吊车与载重汽车,由起重工负责考虑吊装、捆绑设备用的绳索规格.要保证搬运的安全并注意以下几点：a、绑扎和吊装时，用软衬垫好设备，保证设备的表面不受损伤b、勘查途经道路，地下是否有管沟或其它不实之处，防止在搬运中倾倒c、要有专人管理机械设备安装（1)基础验收（按照设计验收基础)a、确定施工平面的基准点X、Y、Z三个参数，由设备场所轴线找到中心线b、按照设计，对基础，预留螺栓的位置、质量进行外观检查,并记录项 目 偏 差基础底座位置(纵横轴线） 20基础各不同平面的标高 0基础上平面外形尺寸 20凸台上平面外形尺寸 20凹台上平面外形尺寸 +20竖向偏差 -5 +20预埋地脚螺栓标高 20中心距（根部和顶部测量） 2预留地脚螺栓孔中的位置 10深度 20c、基础经验收后发现不合格的地方应立即进行处理并达到要求（2）清洗与检查a、解体：按规定需要进行解体的设备要进行解体，解体前必须熟悉设备的机械构造，明确其用途和作用，牢记零件装配的位置,研究拆卸方法。b、初次清洗：设备在安装后试运行前应进行详细检查和清洗。（3）清洗时应注意以下事项：a、设备运至安装地点，在开箱检查后，应及时进行表面清理.b、设备加工面的防锈油层，只准干净的棉布、木刮刀清除，不得用砂布或金属刮具。c、如系干油，可使用煤油清洗。d、如系防锈漆，可使用香蕉水、酒精、丙酮清洗。e、滑动面未清洗完毕前，不得移动其上面任何部件,对滑动接触面应仔细清洗,不得附着灰砂或铁屑.f、使用汽油及其它挥发性高的油类清洗时,勿使油料滴在机身油漆面上。g、清洗设备用过的油布、棉砂等，不得放于设备基础上,以免影响灌注水泥、砂、浆的质量。h、加工表面如有锈蚀，用油无法清除时，可用棉布沾醋酸擦掉，除锈后用石灰水擦洗，再用干净棉布擦干。j、凡需要组合装配的部件,必须先将接触面清洗干净,并涂以润滑油，便于进行装配。（4）二次清洗a、此工作是安装后，试运行前的一次彻底清洗和检查工作,其中风机、水泵等是必检项目。b、未得到技术负责人允许，不得随意拆卸机械设备。（5）检查a、详细阅读说明书,严格按照其规定、要求保证的标准。b、清洗后，加的油质、油量、部位必须符合规定。c、检查各部件的完好性、转动灵活性。重点设备安装重点设备安装有生产厂家专业人员按要求安装。（一)、管道施工方案本工程管道安装按工业管道施工及验收规范GBJ235-82执行。所有工艺管道、阀门的材质、规格型号和位置与施工图相符。（1）管件、阀门的检查a、管件、阀门到货后，每批抽检10，如不合格,再抽检20,如果管件、阀门合格，则这批管件、阀门合格，如不合格，则应逐个检查。b、全部阀门在施工前进行全面检查，对发现有沙眼、外表严重缺陷和安装后与管子不在同一条直线上的不予使用。c、管件、阀门检测合格者和未检者分开存放并挂牌说明。阀门堆放时不堆高存放，并用软材料衬好，以防损坏阀门。（2)管道安装所有污水外接管道均采用给水UPVC管。（3)阀门安装a、阀门规格型号应符合设计要求,阀门安装位置应合理,便于工作人员操作。b、阀门在同一位置时，应排列整齐，方向一致。一般规定阀门手柄在同一水平上。c、阀门所用螺栓穿向一致，每根螺栓盘出长度不大于螺母厚度1/2。紧固螺栓时应对称进行，并分三次紧固到标准,如果紧固顺序错误,则对阀门有损坏.d、阀门表面油漆在安装结束后,用阀门原有漆色补好。e、阀门安装好后，应该手柄转动灵活、可靠、无卡涩现象。f、凡法兰连接处严禁双垫。(4)水压试验(采用清水试压）水压试验按系统进行，重要部位由专人监督指挥。管道分二步试压。第一步,当管道压力升到工作压力，检查管道焊缝和法兰处,如发现有渗水、滴水时，应泄压后才允许处理；如无渗水、滴水现象，继续升压到实验压力，保持到规范时间，一般为100min,降到工作压力，无渗漏为止。严禁在管道承压时处理问题。管道试压完毕后,应将管道内试压水排至安全地方。（二）、电线管路敷设a、电线管在配管时尽量走捷径，减少弯曲，管口准确到位，箱、盒等测量准确，表面边缘不高出砼面,预留管口及时做好封堵。b、对进行箱框及设备的电缆管的长度要符合规范要求。c、尽量避免电线管穿过设备基础。d、尽量采用桥架高空铺设，强电、弱电应分开布置.六、日常管理矿井污水处理工艺操作简单,一般只要控制好进水量、浓度、温度及所投加的药剂，处理效果一般比较稳定.因此，该工艺的日常管理不在主体设备上，而是以下的几项常见事务上。1 空压机的维护1。1 停机7天以上，首次开机时要向主机内倒入少量机油。1。2 每月检查一次油箱内的储油量：根据标尺的油位刻度线补充加油，当油颜色显得发黑时要换油（N68润滑油）。1。3 定期打开储气罐的放空阀，将储气罐内的冷却水排空。2 潜水泵的维护与保养2.1 潜水排污泵长期不用时,应清洗并吊起置于通风干燥处，注意防冻。若置于水中，每15天至少运转30min(不能干磨)，以检查其功能和适应性。 2。2 每年至少检查一次电缆、电机绝缘及紧固螺钉，并添加机油（32)。2.3 更换密封环：在污水介质中长期使用后,叶轮与密封环之间的间隙可能增大，造成水泵流量和效率下降，应关掉电闸，将水泵吊起，拆下底盖，取下密封环，按叶轮口环实际尺寸配密封环,间隙一般在0。5mm左右。 2。4 长期在污水中使用的水泵，要定期清除在机壳底座板区域堆积的泥浆或其他沉积物。2。3污水流量变化不定或流量相当小时，最好采用手动操作，因此需要安排一个人兼职看管。七、一般故障及排除办法序号故 障 显 示 故 障 判 断排 除 办 法1水泵不出水未接通电源合上水泵电源电闸污水泵被大型异物堵塞清除杂物泵腔内有空气将泵腔内的空气排尽绝缘度不达标或水泵电机断路维修或更换电机2水泵不交替运转浮球液位控制器接线相反（高、低位）检修电路自控程序错误检查控制程序3电控柜出现故障指示电机、电器故障将热继电器复位或检修电器八、注意事项1、水泵在工作时必须经常观察其流量,以防大型污物堵塞水泵或管件，同时应注意所有池内无大型污物.注意相应的阀门应该是处于正常工作状态。2、空压机在运行时，应注意电机的振动，电机的温升，如有不妥，应及时关机检修。3、定期更换空压机的润滑油，以保空压机的正常运行。九、建议工程建成后，对设施的管理是直接影响处理效果的主要因素，也是关系到处理设备能否发挥其正常的处理效果的关键，为了使建设单位能在运行中确保正常，建议如下：1。在设备调试过程中，对管理人员采取专业培训，确保今后的使用。2.必须建立完善的运行记录.3.建立必要的化验室，对工程运行作必要的监测.4.污水站须配套维修工具，及时对一些不正常的部件作适当调整,确保设备的稳定运行.江苏海祥环保工程有限公司2011年12月21江苏海祥环保工程有限公司 - -
