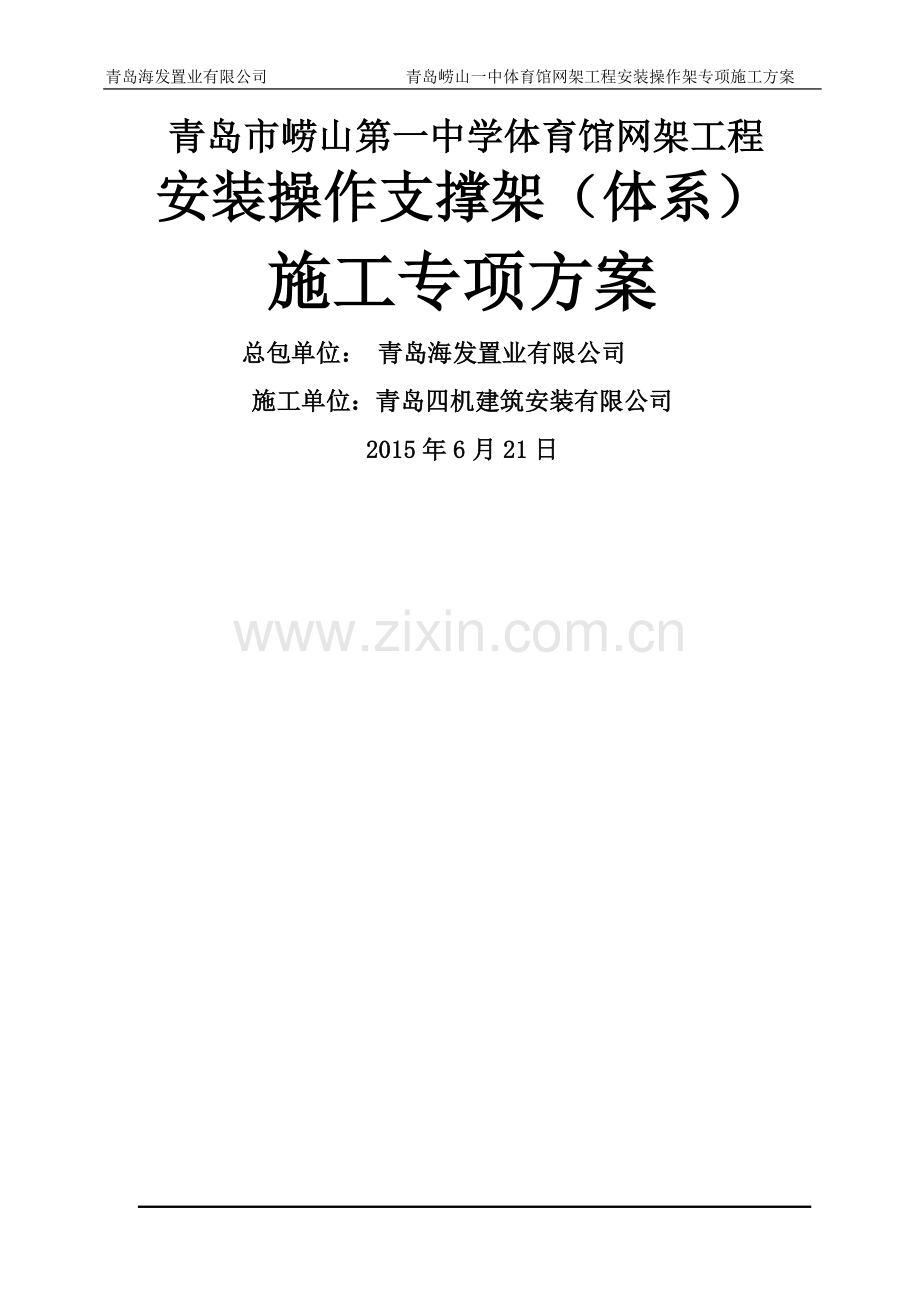

青岛海发置业有限公司 青岛崂山一中体育馆网架工程安装操作架专项施工方案
青岛市崂山第一中学体育馆网架工程
安装操作支撑架（体系）
施工专项方案
总包单位： 青岛海发置业有限公司
施工单位：青岛四机建筑安装有限公司
2015年6月21日

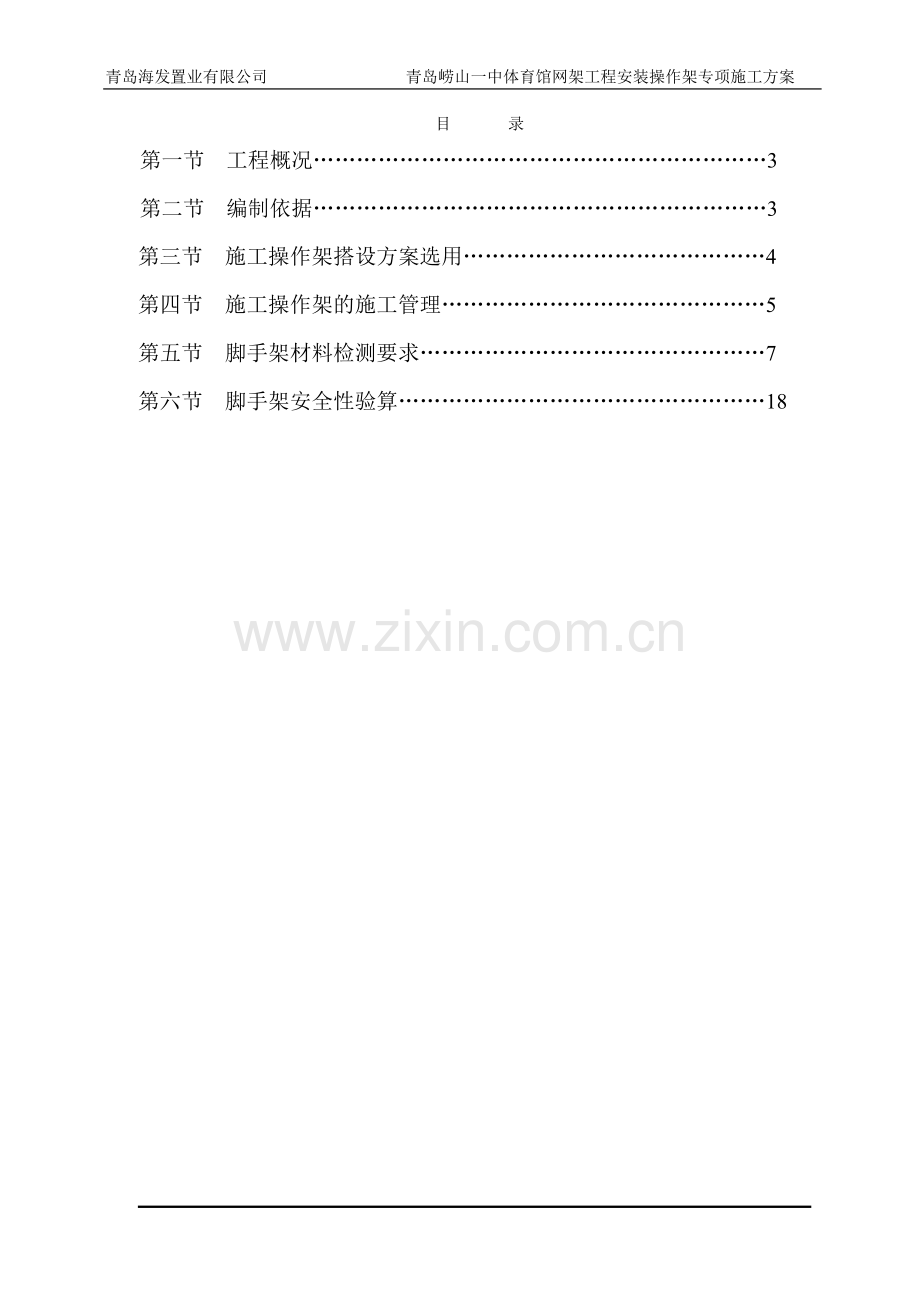

目 录
第一节 工程概况………………………………………………………3
第二节 编制依据………………………………………………………3
第三节 施工操作架搭设方案选用……………………………………4
第四节 施工操作架的施工管理………………………………………5
第五节 脚手架材料检测要求…………………………………………7
第六节 脚手架安全性验算……………………………………………18
第一节 项目概况
青岛市崂山一中体育馆网架工程，位于青岛是崂山区，为崂山区教体局新建较大的项目，体育馆网架为螺栓球结构，下弦支撑，网架矢高为2。50∽3.40米，网架支座标高为柱顶标高14。40m，网架为椭圆形，网架平面尺寸长轴78.80m、短轴58。995m投影面积约4421m2，网架材质；钢管Q345B。高强螺栓10。9、螺栓球45号钢、封板。锥头Q335B、网架内设马道。
网架屋面板为椭圆形飘板型，主要分为三个区域,中间为采光带,采光带设计为高强中空GRP50mm采光板,边缘以及为铝板，铝板大部分封至网架支座，2轴E、F轴之间下包至±4.300米，其余为直立铝镁锰锁边0.9mm厚彩钢板;
建设单位：青岛市崂山第一中学
工程名称:体育馆工程
工程地点：青岛市崂山区海尔路
结构类型:螺栓球节点网架结构
监理单位：青岛高原建设咨询管理有限公司
设计单位：同济大学建筑设计研究院（集团)有限公司
网架设计单位:青岛科技规划建筑设计院有限公司
总包单位:青岛海发置业有限公司
承包单位:青岛四机建筑安装有限公司
第二节 编制依据
《建筑结构荷载规范》（GB50009—2001）中国建筑工业出版
《建筑施工计算手册》 中国建筑工业出版社;
《建筑施工手册》第四版 中国建筑工业出版社；
《钢结构设计规范》（GB50017—2003）中国建筑工业出版社；
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;
《建筑施工安全检查标准》(JGJ59-99）中国建筑工业出版社;
《建筑施工高处作业安全技术规范》JGJ80—91；
《钢结构工程施工质量验收规范》GB50205—2001;
《网架结构工程质量检验评定标准》JGJ78—91；
《钢网架螺栓球节点》JG/T10-2009;
《钢网架螺栓球节点用高强螺栓》GB/T16939—1997;
《施工现场临时用电安全技术规范》JGJ46-2005;
《建筑机械使用安全技术规程》JGJ33-2001；
第三节 安装操作架搭设方案选用
目前工程主体施工已完成+14.400处结构,混凝土已经浇筑完毕，模板正在清理，看台结构以及夹层梁板混凝土已经施工完毕,模板已经基本拆除。
总包计划施工完场地基础部分,施工完毛地坪后，进行网架支撑体系施工。根据网架设计图纸网架为下陷支撑,共计20个支座，网架平面为椭圆型,长轴为78。8米,短轴为:59.2米，网架支座全部位于柱顶，标高均为+14.400米，网架1-11轴方向为长轴向，A-M轴短轴向。1—3轴外悬挑12。1米，10轴-11轴向外悬挑10。6米，短轴各向外悬挑4.4米。网架结构重量为264吨，含钢量为65kg/m2（含檩条）；
场地内总包设置一塔吊,安装方式为独立支撑，无扶墙式。塔吊作用半径为55米，塔吊规格为75吨.米；网架安装基本利用不上此塔吊.
根据施工现场情况和网架的结构形式,可选的安装发式仅为:现场吊装和空中拼装、高空散装两种较为可行的方式；利用25吨汽车吊将地面组队的安装单元吊装至支撑平台上,安装人员在操作平台上进行组队,如此反复，待此部分网架安装结束，将支座临时固定，使安装好的网架成一体系，再以利用网架上弦杆间形成临时支撑，依次安装腹杆下弦杆组合的小单元,安装后及时调整，如此反复，这种安装方式对安装人员的要求高，安装安全风险大，工期较长；安装成本也高。网架要经过安装受力复核。后者的安装方案较为传统,主要过程是在网架安装操作平台上进行组队、预拼装、安装、支撑、检查、纠偏、焊接等，网架作业较为安全,需要机械少，只需要将网架杆件调至平台即可.因此选用高空散装的方式。
决定选用施工操作架搭设方案，即网架在操作平台上进行，搭设网架操作平台，就需要网架支撑体系，改支撑体系非普通的满堂脚手架，是在满堂脚手架基础上加强的一种支撑架,基本采用钢管、构件搭设而成。区别在于立杆在支撑网架位置，进行双立杆、减少横杆间距、减少立杆间距.
施工操作架主要用于堆放及运输一定数量的构件材料施工机具（网架杆部件、施工机具、人员装备、施工人员等），供施工做作业人员在操作架上组队、预拼装、拼装、临时支撑、校正；后期堆放檩条、屋面骨架、油漆以及防火涂料材料，人员行走等。全部网架范围内进行操作、保证施工作业人员在高空操作时安全。根据《建筑结构荷载规范》、《建筑施工扣件式钢管脚手架安全技术规范》和《建筑施工扣式钢管模板支架技术规程》中的相关荷载取值，取网架荷载标准值：0。6KN/㎡，施工人员及安装工具等标准值(考虑网架安装特点），取1.6 KN/㎡。
由于网架安装面积大,高度高,为减少人员的搬运，充分利用空间大的功能,在脚手架顶面设置满铺竹笆或木跳板,严禁在脚手架竹笆顶面集中堆放材料，并须分散堆放， 堆放点上要有专人负责，严格控制荷载不大于200㎏/㎡.
一、搭设准备工作
在脚手架搭设前，应做好以下准备工作:
1、根据施工方案的要求，应由技术人员对参与网架操作架搭设的有关人员进行全面的技术交底。
2、对搭设用的钢管、扣件、脚手片、铁丝等进行检查验收，不合格的构配件严禁使用，经检验合格的构配件应按品种、规格分类堆放整齐。尤其要按青岛市崂山区的脚手架钢管的要求进行组织钢管。
3、清除地面杂物,地面夯实、准备垫板，做好立杆基础措施。
4、对网架操作架立杆底脚位置进行定位放线,并对夹层顶板进行支撑加固。
5、检查现场网架操作架搭设的范围是否与网架操作架方案相一致.
6、钢管网架操作架采用外径48mm，壁厚足厚3。5mm,无严重锈蚀、弯曲、压扁或裂纹
的钢管。有产品质量合格证，且涂有防锈漆
7、扣件采用可锻造铸铁或钢制的扣件,材质应符合现行国家标准《钢管网架操作架扣件》(GB15831—2006）的规定。新扣件必须有产品合格证。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。不得使用铅丝其它材料绑扎。
8、安全网平网宽度不得小于3m,立网宽(高）度不得小于1.2m，长度不得大于6m,菱形或方形网目的安全网，其网目边长不得大于8cm,必须使用棉纶、维纶、涤纶等材料，严禁使用损坏或腐朽的安全网和丙纶网。密目安全网只能做立网使用。
二、网架操作架搭设措施
根据网架安装方案，采用扣件式满堂钢管网架操作架作为安装操作平台，网架短轴中线相距10—12米、中线、以及外两道均为网架支撑布点区,该区内脚手架立杆为双立杆，间距减半。并根据网架完成面高度要求搭设成层状结构，并预留出网架安装空间300-450mm,网架操作架采用分层搭设，网架操作架的最高搭设高度为14。4m、操作平台顶面竹笆满铺并用铅丝扎牢，四周处需围护栏杆,网架操作架中间设置剪刀撑和水平撑,由于网架操作架高度高，网架操作架搭设需分两步进行，第一步为立杆放脚，设置扫地杆，纵横向剪刀撑位置，搭设完成后，进行第一次验收，验收合格后方可进行第二步安装。第二步为中间剩余部分网架操作架的搭设及外围周边剪刀撑设置,完成后进行网架操作架的第二次验收,为整体验收。
网架操作架钢管考虑目前市场上的质量情况,决定选用规格Φ48×3。5,Q235B,主杆立体间距为1。2mх1.2m，加密区立体间距为0。6mх0。6m，水平杆步距为1。2m，网架操作架搭设顶平面应符合平面布置图要求，以满足网架安装和保证支承点要求，附图所示，为保证网架操作架纵横向稳定,根据规范6。8。2条规定,施工操作架周边环向和中间设置剪刀撑，并由地面至操作顶面连续设置，剪刀撑与地面倾角为45°～ 60°之间，中间剪刀撑每隔四排设置，间距不大于6m,水平剪刀撑按每隔两步设置一道,立杆底部设扫地杆。
第四节 安装施工操作架的施工管理
一、网架操作架搭拆施工工艺
搭设标准：网架操作架钢管要求横平竖直，整齐清晰，平竖通顺,连接牢固，受荷安全，有吊顶安装预留空间，不变形、不摇晃，立杆采用一字扣件对接,两个相邻立杆接头不应设在同步同跨内，两相邻立杆在高度方向的接头不大于步距的1/3,立杆的垂直偏差不大于架高的1/400,立杆在离地脚30cm处设置扫地杆。
1、搭设顺序
先按1。2m及0.6m立杆间距进行整体布杆→砼柱梁抱箍连接，作为连墙件→搭设中间场地部位网架操作架与周边已搭设部分持平→再按网架要求层高往上逐层搭设.
2、网架操作架搭设
画线放样→放置槽钢垫块或木垫块→放置纵向扫地杆→立杆（加临时抛杆)→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆→第三步纵向水平杆→第三步横向水平杆→以此类推，完成第一层网架操作架纵横向搭设→剪刀撑搭设→再搭设上几层网架操作架→水平剪刀撑搭设→铺设脚手片.
（1)先画线放样，然后网架操作架立杆按1。2m及0。6m进行摆放(具体平面布置见附图）.
(2）网架操作架立杆底脚处铺设5cm木板垫块,连墙件与柱抱箍处铺设5㎝厚的木板垫块，垫块长度不少于两跨。
（3）在网架操作架搭设高度满足剪刀撑安装高度后，随即同步进行剪刀撑搭设（平面和剖面布置见附图），中间纵横向每隔四排设一道通长剪刀撑，斜杆与地面成45°~ 60°夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢，二根钢管搭接，搭接长度不小于1m,用旋转扣件三个，中距400mm，二端头外露150mm。
（4）网架操作架立杆采用一字扣件对接，顶层杆可采用搭接。
(5）为将网架操作架钢管偏心受压为轴心受压，将相邻步距的大横杆交替设于立杆两侧，不得设于同一侧。
(6)扣件规格必须与钢管的外径一致，拧紧扭力矩适当(控制在40～60N·m，重点部位不小于60N·m），对接扣件的开口应朝内或朝上，在操作层纵向杆与立杆连接的扣件下面采用双扣件.扣件应分不同部位进行检查，对堆料平台扣件应用扭力扳手逐一检查,其他部位则由安检人员抽样检查。
（7)网架操作架水平杆伸出端能与砼柱、梁或墙顶紧处，水平杆应顶紧,立杆距柱、梁不小于15㎝。
(8)四周为砼框架结构，只有砼柱和框架梁，故在周边平台上搭设时，在网架操作架与框架柱梁应用钢管抱箍连接，作为网架操作架与框架的连墙件，连墙件按一步一跨设，连接节点见附图。
（9）网架操作架水平剪刀撑按纵横向从顶层开始向下每隔两步设置一道。
(10）网架操作架顶面按平面布置要求,在网架操作架顶完成面处搭设操作层连横杆间距370mm，上满铺4cm木架板，用18＃铁丝固定，每片各边固定点不少于1点.在安装过程中，如需临时拆除脚手片，用后应及时用铁丝绑牢。
（11）四周临空面应设挡脚板和栏杆，栏杆高度不小于1。2m，并围护安全网。为保护过往人员的安全,凡在通道口上方搭设防护棚。
2、拆除
（1）网架操作架拆除按“先搭后拆，后搭先拆，先拆非承重杆，后拆承重杆”的原则进行，按层从上往下逐层拆除，严禁上下层同时进行，即脚手片→连横杆→大横杆→剪刀撑→立杆。
（2）拆除前,应对操作班组进行详细的技术交底，并有书面记录.交底人与被交底人履行签字手续才可上岗作业。
（3）在网架操作架拆除前，先对网架操作架进行全面支撑安全检查，检查扣件和支撑杆是否符合安全要求，在主管人员批准后方可开拆。
(4）拆架子的高处作业人员应戴好安全帽、系好安全带、扎裹脚、穿软底鞋方可上岗操作.
（5）在网架操作架拆除范围内,设置警戒区，并指定专人负责看管。
（6)拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
(7）所有杆件在拆除时，应将杆上附着的扣件与杆件分离,在每层拆除后，应及时运至地面，严禁抛掷，运至地面的材料应按指定地点进行分类堆放.
（8）需当天拆除的杆件尽量当天拆完，若当天拆不完，在下班前应将已松动的杆件重新固定，并在适当位置设置连接件，在确定连接牢固后人员方可撤离.
（9）在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开.
（10）拆架时严禁碰撞网架操作架附近电源线，以防触电事故。
（11)翻掀垫铺脚手板应注意站立位置，并应自外向里翻起竖立，防止外翻将脚手板内未清除的残留物从高处坠落伤人。
(12)操作架的搭设与拆除须有架子工进行；
二、网架操作架的检查与验收
网架操作架由验收人员填写验收记录，并由搭设人员、安全员、施工员和项目经理、监理签证，方能交付使用。
1、网架操作架必须由持有效上岗证的专业技术人员搭设，搭设前由项目技术负责人向全体员工进行安全技术交底,形书面交底记录，并在交底文件上签字确认。
2、进行分区、分层、分次验收和检查，发现有不符合要求的应迅速调整，并追究责任.
3、网架操作架验收严格按《建筑施工扣件式钢管网架操作架安全技术规范》(JGJ130-2011）中所要求的内容进行检查，内容如下：
① 搭设后的扣件螺栓拧紧扭力矩应采取扭力扳手检查，中间表演场地高度较高部位应进行全数检测，其他部位随机分布抽样进行检测。
② 连墙件：四周与砼柱梁连接处的连墙件按一步一道或一跨一道设置.
③ 剪刀撑：垂直剪刀撑纵横向每隔四跨设置一道,与地面角度在45°～60°之间；水平剪刀撑按两步一道设置。
④ 杆件搭接：立杆采用对接,顶层可采用搭接，顶面横杆和剪刀撑等搭接长度不小于100㎝，并采用3个扣件紧固。
⑤ 顶面木架板必须满铺，并用不小于18号铅丝双股并联4点绑扎，高低落差处用毛竹片进行围护。
三、安全措施
1、网架操作架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036)考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗.
2、搭设网架操作架人员必须戴安全帽、系安全带、穿防滑软底鞋，工具及零配件要放在工具袋内；袖口、裤口要扎紧。
3、网架操作架的构配件质量与搭设质量，应按《建筑施工扣件式钢管网架操作架安全技术规范》（JGJ130—2001、J84—2001）规定进行检查验收，合格后方准使用.
4、作业层上的施工荷载应符合设计要求，不得超载。严禁悬挂起重设备。
5、当有六级及六级以上大风和雾、雨、天气时应停止网架操作架搭设与拆除作业。雨后上架作业应有防滑措施。
6、在网架操作架使用期间,在每天上岗前,应由带班队长和安全员先进行巡检，日常由架子工进行安全检查与维护，并按《建筑施工扣件式钢管网架操作架安全技术规范》（JGJ130-2001、J84—2001）规定进行。安全网应按有关规定搭设或拆除。
7、在网架操作架使用期间，严禁拆除下列杆件：主节点处的纵、横向水平杆，纵、横向扫地杆；连墙杆。
8、临空搭设网架操作架时，外侧应有防止坠物伤人的防护措施。
9、网架操作架上进行电、气焊作业时，必须配备灭火器等灭火器材，并由专人看守。
10、工地临时用电线路的架设及网架操作架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》的有关规定执行。网架操作架使用期间可与框架柱顶避雷接地线相连接。
11、搭拆网架操作架时，地面应设围栏和警戒标志，并派专职安全员进行现场监督和巡视,严禁人员入内.
12、上下楼梯口搭设安全通道。在网架操作架与楼梯口高差较大处，应设置爬梯，爬梯上下端应固定。
13、严禁从网架操作架上往上、下抛物.
14、遇到立杆沉陷或悬空、节点松动、架子歪斜、杆件变形等问题，在未解决前应停止使用网架操作架.
15、网架操作架搭设完成后应有书面验收记录，并履行验收签字手续，验收合格后，应将合格证挂在显眼处。
16、在网架操作架使用期间，顶面的网架杆件应分区分批分散堆放,并严禁抛掷，应轻放,顶面使用荷载控制在允许范围内,有专人进行控制。
17、符合其它安全有关规定要求。
18、网架操作架工程事故应急预案
1)应急预案目的
为对网架操作架工程施工过程中出现网架操作架倾倒、跨架，人员高空坠落，落物伤人等事故后进行紧急处理,最大限度地保护职工生命和企业财产的损失,制订本应急预案。
2）适用范围
网架操作架搭设的整个施工阶段及发生网架操作架倾倒、跨架，人员高空坠落,落物伤人等事故时。
3）职责
(1）项目经理
① 应急指挥总指挥。全面负责应急指挥工作。
② 有权采取一切手段,以控制和减少事故危害。
③ 授权相关人员相应的应急处理权。
（2)项目副经理
① 事故现场指挥，督促有关部门和人员进行现场防护抢险工作。
② 当项目经理不在现场时,担任现场总指挥工作.
(3）项目技术负责人
① 组织有关部门编制修订、评审应急预案.督促相关部门做好事故抢险过程记录。
② 组织相关部门、人员进行事故调查，并形成记录。
③ 当项目经理、项目副经理不在时,担任应急总指挥工作。
4）技术部：负责编制、修订、评审应急预案。
5）质安部:协助技术部编制修订、评审应急预案；督促检查相关部门落实应急准备工作.
6)安装部：协助技术部编制、修订、评审应急预案;组织进行应急预案的演习,并提出改进建议；发生事故时，组织抢险队进行抢险、营救、减损防护工作。
7）器材部:协助技术部进行应急预案的编制、修订、评审;落实应急预案所需物资、设备的准备工作。
8）综合部:协助技术部编制、修订、评审应急预案;落实应急物资及其它措施费的准备。
抢险组织机构
安装部
抢险作业队
总指挥：项目经理
预案管理：
项目技术副经理
现场组织：
项目副经理
质安部
技术部
器材部
综合部

9)应急物资准备
为了在网架操作架工程施工中事故发生时能够及时采取应对措施.及时准备下述物资：
（1）警戒隔离物资：警戒桩，警戒线存放地点:现场仓库
(2）人员急救设备；急救箱,急救药品,担架存放地点：现场仓库
（3）减损防护物资：钢管、安全网等存放地点：现场仓库
10）技术资料药品使用说明书、网架操作架验收记录、应急预案及作业指导书。
11）应急抢险队由项目部现场人员组成，平时进行抢险、急救方面的学习和培训,当事故发生时即可投入应急抢险和救援工作.
12）、应急抢险程序
减小应急预案风险的措施
（1） 作业层跨地（楼）面高度≥2。5m时，在其外侧边缘必须设置挡护高度≥1。1m的栏杆和挡脚板，且栏杆间的净空高度应≤0.5m。
（2）在网架操作架高空落物影响范围内同时进行其他施工作业或有行人通过的网架操作架，应采取外立面安全网全封闭、半封闭以及搭设通道防护棚等适合的防护措施。
（3）上下网架操作架的坡道应设置扶手、栏杆或其他安全防护措施，并清除通道中的障碍，确保人员上下的安全。
（4）采用合理的施工方法,避免因操作不当而造成的事故。
13）应急联络
（1）险情发生后，事故现场第一目击者迅速向应急指挥中心发出求救信号。求救的方式可以采取呼喊、口信、通迅工具等一切可能的方式。
（2）应急指挥中心接到险情信息后，立即作出下述应急反应：对内组织抢险队，立即进行现场抢救工作。通过通迅工具，立即与外部机构联络，向相关的公安、医院、消防等部门联络,请求支援。本项目部成立应急救援指挥小组,负责指挥及协调工作。
组长： 雷雨 、吴忠海。
成员：蒋文利、王磊、雷鸣、张鑫磊 、钱少杰、姚铮、李长林.
职责：
蒋文利 、钱少杰负责现场指挥，组织现场抢救工作.
王磊、雷鸣、姚铮 负责现场保护，设立警戒线,维护秩序,疏散人员。
张鑫磊、李长林 负责通知设备甲位组织抢救，召集抢救人员，及时安全排除险情。
项目经理:雷雨 、吴忠海 手机：[phone]
安全员：张鑫磊、李长林 手机：[phone]
14）倒塌事故
施工现场一旦发生网架操作架倒塌事故，将会造成人员伤亡和直接经济损失。为了争取在第一时间抢救伤员，最大限度地降低员工及相关方生命安全风险和经济损失.
(1）不论任何人，一旦发现网架操作架有倒塌的可能性，应立即呼叫在场全体人员进行躲避。
(2）现场人员应迅速通知项目经理或施工员,打电话及时向公司应急抢险领导小组领导报告事故的发生情况,请求公司应急抢险领导小组的支援。
(3）根据现场情况，若有人员受伤,应立即拨打120急救电话，向急救中心求救。应务必讲清受伤人数、地点和人员受伤情况，并派人到主要路口引导急救车尽快赶到事故现场。同时，现场急救人员在急救车到来以前，应对受伤人员进行急救。本项目部配备应急急救药箱1只，药箱存放在现场医务室。
（4）在没有人员受伤的情况下，现场负责人应根据实际情况研究补救措施,在确保人员生命安全的前提下，组织恢复正常施工秩序。
(5）现场安全员应对网架操作架倒塌事故进行原因分析，制定相应的改正措施,认真填写伤亡事故报表、事故调查等有关处理报告，并上报公司迎接抢险领导小组。
15）高处坠落事故
网架操作架施工过程中高处坠落事故发生以后，要迅速有效地开展抢救工作,最大限度地降低员工及相关方生命安全风险。
（1)高处坠落事故发生后，事故发现第一人应立即大声呼救,报告责任人（项目经理或管理人员）。
(2)项目管理人员获得求救信息并确认高处坠落事故发生以后，应：
①、立即组织项目职工自我救护队伍进行施救；本项目部配备应急急救药箱1只，药箱存放在医务室.
②、立即向公司应急抢险领导小组汇报事故发生情况并寻求支持。
③、立即向当地医疗卫生（120)、公安部门（110)电话报告。
④、严格保护事故现场。项目部指挥部接到电话报告后，应立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。
当事人被送入医院接受抢救以后，指挥部即指令善后处理人员到达事故现场，做好以下工作：
现场抢险工作完成后，由项目部技术负责人组织项目部有关部门和人员，配合上级部门,对事故的发生、发展等方面的情况进行调查，形成相关的调查记录。
对事故中受伤人员应及时送医院治疗，直到伤愈后方可出院,并按有关要求支付受伤期间的误工损失；对事故中不幸死亡人员应做好其家属的思想工作,并按有关要求及时将赔偿费用支付给其家属。
四、网架操作架搭拆的人员安排
1、为确保工程进度的需要，同时根据本工程的结构特征和网架操作架的工程量，确定本工程网架操作架搭设人员15~26人，均应有上岗作业证书.
2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。
3、网架操作架的搭设和拆除,均应由项目技术负责人的认可,方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。
五、方案结语
1、综上所述，网架安装采用（扣件式)网架操作架方案，符合强度、刚度及整体稳定符合要求。
2、通过计算所选材料能满足需要，符合工程施工方案的要求。
3、对网架操作架材料要严格检查，钢管、扣件质量应具有质量证明文件,并且是合格的,搭设后要进行验收.
4、搭设网架操作架要严格遵守高空作业的规定,确保人身安全，符合高处作业安全技术规程的要求和施工方案中规定的安全作业内容.
第五节 网架操作架材料检测要求
一、钢管
钢管材料要符合《GB/T13793—92》的技术要求，不合格的材料不能用于本工程中，钢管表面有凸状物、疵点裂纹、变形和扭曲等现象一律不得使用.每根钢管的两端的切口必须平直，严禁有斜口、毛口、卷口等现象。钢管还必须有出厂产品质量证明。
1、新钢管的检查应符合下列规定：
1）应有产品质量合格证；
2）应有质量检验报告，钢管材料检验方法应符合现行国家标准《金属拉伸实验方法》的有关规定；
3）钢管表面应平直光滑，不应用有裂缝、结疤、分层、错位、硬弯、毛刺、呀痕和深的划痕；
4)钢管外径、壁厚、端面等的偏差,应符合规定；
5）钢管表面涂有防锈漆。
2、旧钢管的检查应符合下列规定：
1)表面的锈蚀程度应符合规定，锈蚀检查每年一次。检查时应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重的部位横向截断取样检查;
2）钢管弯曲变形应符合规范规定；
二、扣件
扣件应符合《钢管网架操作架扣件》GB15831—2006的技术要求,凡有变形、裂纹、砂眼等现象的扣件不得使用。
扣件的验收应符合下列规定：
1)新扣件应有厂家的生产许可证、法定检验单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行的国家标准《钢管网架操作架扣件》GB15831—2011的规定抽样检查；
2）旧扣件使用前应进行质量检查，有裂纹、变形的严禁使用，出现滑丝螺栓必须更换;
3）新旧扣件使用前应进行防锈处理.
第六节 施工操作架安全性验算
网架操作架参数选取
计算荷载取值(按实际施工情况取值)如下：
脚手片自重标准值gk=0.45kN/m2；
钢管重量：3。84kg/m（按Φ48×3.5取值)；
钢管验算参数选取：（按Φ48×3.2取值)；
截面积A=4。504cm2；
惯性距I=11.357cm4;
截面模量W=4.732cm3；
回转半径i=1。587cm；
直角、旋转扣件抗承载力为8。0KN。
由于网架操作架搭设高度较高，因此计算时立杆需考虑风荷载因素.计算取值：操作平台立杆间距为1。5m，操作面水平横杆间距0.375m，水平杆步距1.8m.
网架操作架安全性核算
（一）验算操作层横向水平杆抗弯强度及变形：
1、计算简图
钢管计算简图
2、强度验算
（1）作用横向水平杆线荷载标准值
钢管自重标准值：P=0。0384kN/m
脚手片恒荷载标准值：gk=0.45kN/m2×0.375m=0。16875kN/m
活荷载标准值:qk=2。1kN/m2×0。375m=0.79kN/m
（2）作用横向水平杆线荷载计算值
恒荷载计算值：q1=1。2×0.113+1。2×0.0384=0.182kN/m
活荷载计算值:q2=1。4×0.79=1。11kN/m
（3)考虑活荷载在横向水平杆上最不利位置时与恒荷载组合的弯矩，弯矩按连续三跨考虑。
组合后跨中最大弯矩的计算公式如下：
Mmax=0。08q1l2+0。10q2l2
=（0。08×0。182+0.1×1。11)×1。02
=0。126kN.m
组合后支座处最大弯矩计算公式如下：
Mmax=-0。1q1l2—0.117q2l2
=—（0.1×0.182+0.117×1。11)×1.02
=—0.148kN。m
（4）取跨中和支座处的弯矩最大值进行抗弯强度验算：
｜Mmax跨中=0.126｜〈｜Mmax支座=—0.148|
δ = Mmax/W=0。148kN。m/4。732cm3=31。3N/mm2
∴水平横向杆的计算强度小于205N/mm2，满足强度要求，符合安全计算。
3、刚度(变形)验算
最大挠度考虑为三跨连续梁均布荷载作用下挠度，计算公式为：
Vmax=0。677q1l4/100EI+0.99q2l4/100EI
静荷载标准值：q1=0。0384+0.113=0。1514kN/m
活荷载标准值：q2=0。79kN/m
三跨连续梁均布荷载作用下的最大挠度
V=（0.677×0。1514+0。99×0.79）×10004/（100×2.06×105×11.357×104）
=0.378mm＜10mm且≤1000/150
∴横向水平杆最大挠度满足要求.
(二）验算操作层纵向水平杆抗弯强度及变形
纵向水平杆计算简图如下:
1、纵向水平杆荷载值计算
纵向杆的自重标准值：p1=0。0384×1。5=0.0576KN
脚手片的荷载标准值：p2=0.30×1。5×0.375=0。16875KN
活荷载标准值：qk=2.1×1.5×0。375=1。18125KN
荷载的计算值：P=0.0384×1。2+0。1125×1。2+0。7875×1.4=1。93KN
恒荷载计算取值：q1=1.2×(0。0384+0。1125）=0。181kN/m
活荷载计算取值：q2=1。4×0。7875=1.103kN/m
2、抗弯强度计算：
最大弯矩考虑为纵向水平杆自重均布荷载与荷载计算值最大不利的弯矩组合,弯矩按连续三跨考虑。
组合后跨中最大弯矩的计算公式如下：
Mmax=0.08q1l2+0.289q2l2
=(0。08×0。181+0.289×1.103）×1.52
=0。7498kN.m
组合后支座处最大弯矩计算公式如下：
Mmax=-0。1q1l2—0.311q2l2
=—（0.1×0。181+0。311×1。103）×1。52
=—0。81251kN。m
取跨中和支座处的弯矩最大值进行抗弯强度验算:
|Mmax跨中=0。333|<｜Mmax支座=—0。361|
抗弯强度：δ=Mmax/W=0。361×106/4.732×103=76.3N/mm2＜f=205N/mm2
∴ 平杆刚度满足要求,符合安全许可。
3、纵向水平杆刚度(挠度）计算
最大挠度考虑为纵向水平杆自重均布荷载与荷载的计算值最大不利分配的挠度和：
均布荷载作用下最大挠度计算公式为：
Vqmax=0。677q1l4/100EI
集中荷载作用下最大挠度计算公式为：
V pmax=2.716q2l3/100EI
纵向水平杆自重均布荷载引起的最大挠度为：
V 1 =0。677×0.0384×10004/100×2.06×105×11.357×104=0。011mm
纵向水平杆受集中荷载标准值作用下最不利分配引起的最大挠度:
集中荷载：P=1.28KN
V 2 =2。716×1280×10003/100×2。06×105×11。357×104
=1.49mm
最大挠度:
V= V 1 +V 2=0。011+1.49=1。501mm＜10mm且≤1000/150
∴最大挠度满足要求。
（三）验算扣件的抗滑承载力的计算
查规范中表5.1。7得Rc=8kN，
操作层纵向水平杆通过扣件传给立杆竖向设计值：
F=（1.4×2.1+1。2×0.3）×1。0×1。0+1.2×1.0×5×0.0384+1.2×0.0146×5=3。62kN<Rc
∴ 网架操作架顶面纵向水平杆与立杆连接采用双扣件。
（四）立杆的强度及稳定性计算
1、验算长细比
立杆横距：lb=1.0m，按二步三跨布置,
查规范表5.3。3 长度系数取μ=1。5
钢管回转半径i=1.587cm，截面面积As=450.4mm2
查规范5.1.9容许长细比为[λ］ =210
由规范5。1.9公式，并取k=1
长细比λ=l0/i=kμh/i=1×1。5×180/1。587=170.1＜210 满足要求。
2、确定轴心受压构件稳定系数
由规范5。3。3公式：取k=1.155
得 λ= l0/= kμh/i =1。155×1。5×180/1.587=196.5
用插入法；查附录C表C得ψ=0。165
3、风荷载计算
基本风压标准值:
W0＝0。32KN/m2，
高度变化系数：
μz＝0.74(按网架操作架最高点选取）
体型系数：（参照荷载规范,按桁架计算）μs＝0.214
垂直于网架操作架外表面的风压标准值：
Wk＝0。7 μs μz W0
＝0。7×0。214×0。74×0。32
＝0.035KN/m2
由风荷载设计值产生的立杆弯距：
公式5.3.4 Mw＝0。85×1。4 ×WkLah2/10
＝0.85×1。4×0。035×1.0×1.82／10
＝0.013KN。m
风荷载产生的附加应力：
σw＝Mw／W＝0。013×106／4。732×103＝2。75N/mm2〈205 N/mm2
4、立杆段轴向力设计值：
作用于网架操作架的荷载包括静荷载、活荷载和风荷载.静荷载标准值包括以下内容:
(1)每米立杆承受的结构自重标准值，为0.1161kN/m
NG1 = ［0.1161+(1。00×2/2)×0.038/1.80］×18。00 = 2.474kN；
(2)脚手板的自重标准值；采用木板脚手板,标准值为0。45kN/m2
NG2= 0。45×10×1。5×(1.5+0.3）/2 = 6。075kN；
（3）栏杆与挡脚手板自重标准值；采用竹笆片脚手板挡板，标准值为0。15kN/m
NG3 = 0。15×10×1/2 = 0。75 kN；
(4）吊挂的安全设施荷载，包括安全网：0。005 kN/m2
NG4 = 0.005×1×18 = 0.09 kN；
经计算得到,静荷载标准值
NG = NG1+NG2+NG3+NG4 = 5。264 kN；
活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到,活荷载标准值
NQ = 3×1×1×2/2 = 3 kN；
考虑风荷载时，立杆的轴向压力设计值为
N = 1。2 NG+0。85×1。4NQ = 1。2×5。264+ 0。85×1.4×3= 9.887 kN；
不考虑风荷载时，立杆的轴向压力设计值为
N’=1。2NG+1。4NQ=1.2×5。264+1。4×3=10。517kN；
5、稳定性计算
风荷载标准值按照以下公式计算
Wk=0。7μz·μs·ω0
其中 ω0 -- 基本风压（kN/m2），按照《建筑结构荷载规范》（GB50009-2001)的规定采用：ω0 = 0。32 kN/m2;
μz —— 风荷载高度变化系数，按照《建筑结构荷载规范》（GB50009—2001）的规定采用：μz= 0.74;
μs —- 风荷载体型系数：取值为0。214；
经计算得到，风荷载标准值为：
Wk = 0.7 ×0。32×0。74×0.214 = 0。035 kN/m2；
风荷载设计值产生的立杆段弯矩 MW 为:
Mw = 0。85 ×1。4WkLah2/10 = 0.85 ×1。4×0。035×1×1。82/10 = 0.014 kN·m；
考虑风荷载时,立杆的稳定性计算公式
σ = N/(φA） + MW/W ≤ [f］
立杆的轴心压力设计值 ：N = 9
