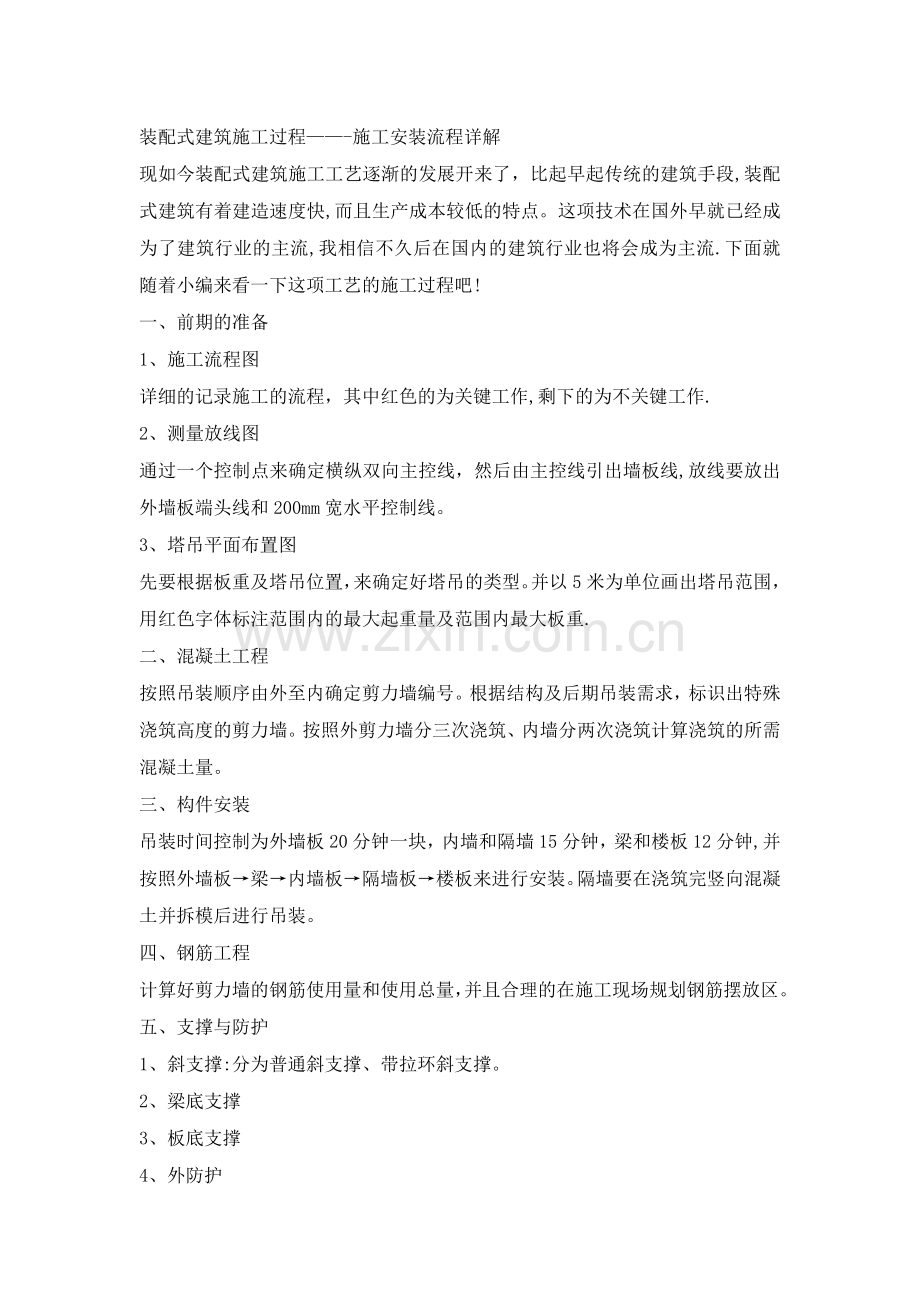

装配式建筑施工过程——-施工安装流程详解
现如今装配式建筑施工工艺逐渐的发展开来了，比起早起传统的建筑手段,装配式建筑有着建造速度快,而且生产成本较低的特点。这项技术在国外早就已经成为了建筑行业的主流,我相信不久后在国内的建筑行业也将会成为主流.下面就随着小编来看一下这项工艺的施工过程吧!
一、前期的准备
1、施工流程图
详细的记录施工的流程，其中红色的为关键工作,剩下的为不关键工作.
2、测量放线图
通过一个控制点来确定横纵双向主控线，然后由主控线引出墙板线,放线要放出外墙板端头线和200mm宽水平控制线。
3、塔吊平面布置图
先要根据板重及塔吊位置，来确定好塔吊的类型。并以5米为单位画出塔吊范围，用红色字体标注范围内的最大起重量及范围内最大板重.
二、混凝土工程
按照吊装顺序由外至内确定剪力墙编号。根据结构及后期吊装需求，标识出特殊浇筑高度的剪力墙。按照外剪力墙分三次浇筑、内墙分两次浇筑计算浇筑的所需混凝土量。
三、构件安装
吊装时间控制为外墙板20分钟一块，内墙和隔墙15分钟，梁和楼板12分钟,并按照外墙板→梁→内墙板→隔墙板→楼板来进行安装。隔墙要在浇筑完竖向混凝土并拆模后进行吊装。
四、钢筋工程
计算好剪力墙的钢筋使用量和使用总量，并且合理的在施工现场规划钢筋摆放区。
五、支撑与防护
1、斜支撑:分为普通斜支撑、带拉环斜支撑。
2、梁底支撑
3、板底支撑
4、外防护

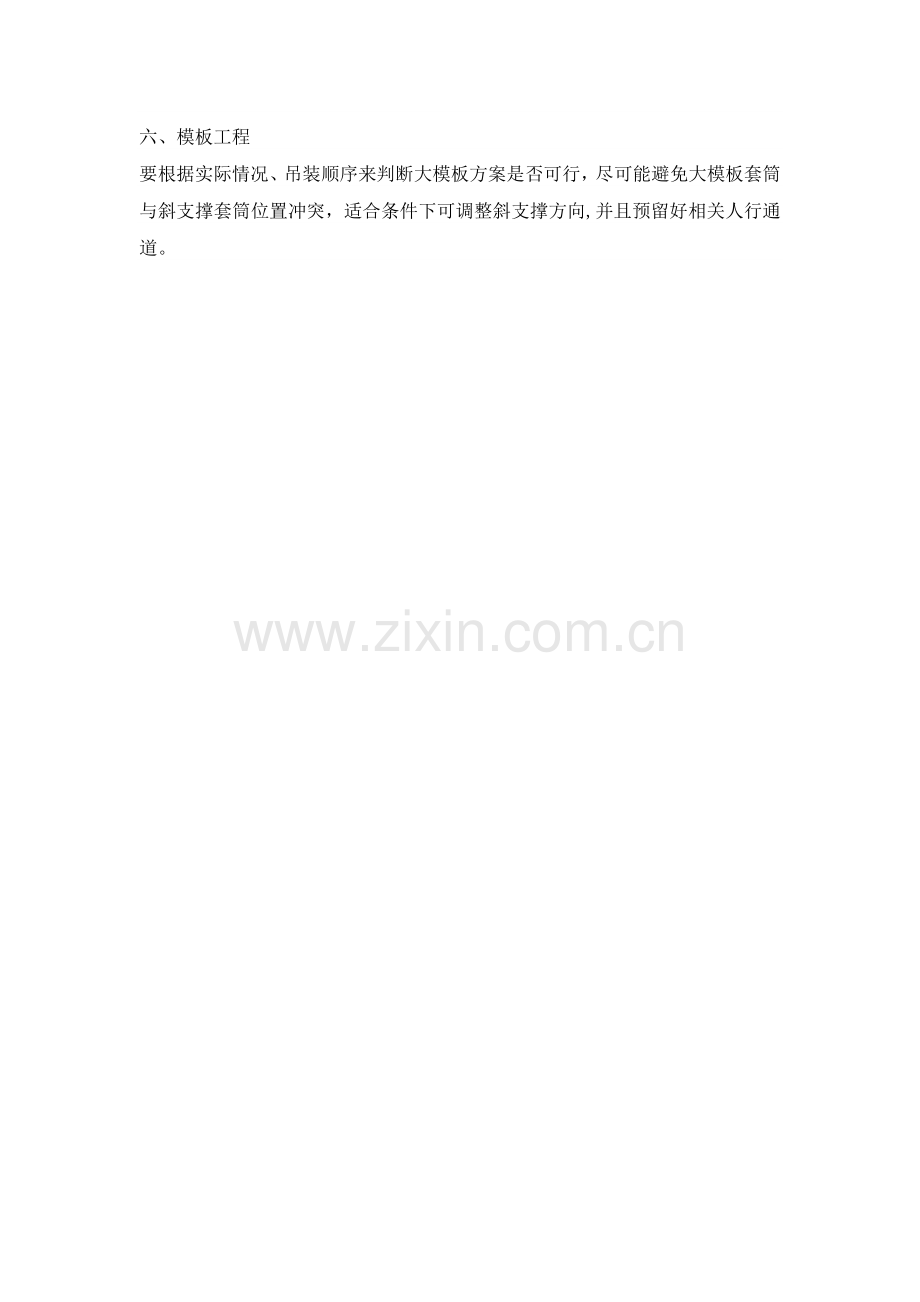

六、模板工程
要根据实际情况、吊装顺序来判断大模板方案是否可行，尽可能避免大模板套筒与斜支撑套筒位置冲突，适合条件下可调整斜支撑方向,并且预留好相关人行通道。
