无线网络系统安装、调试、测试、验收方案.doc

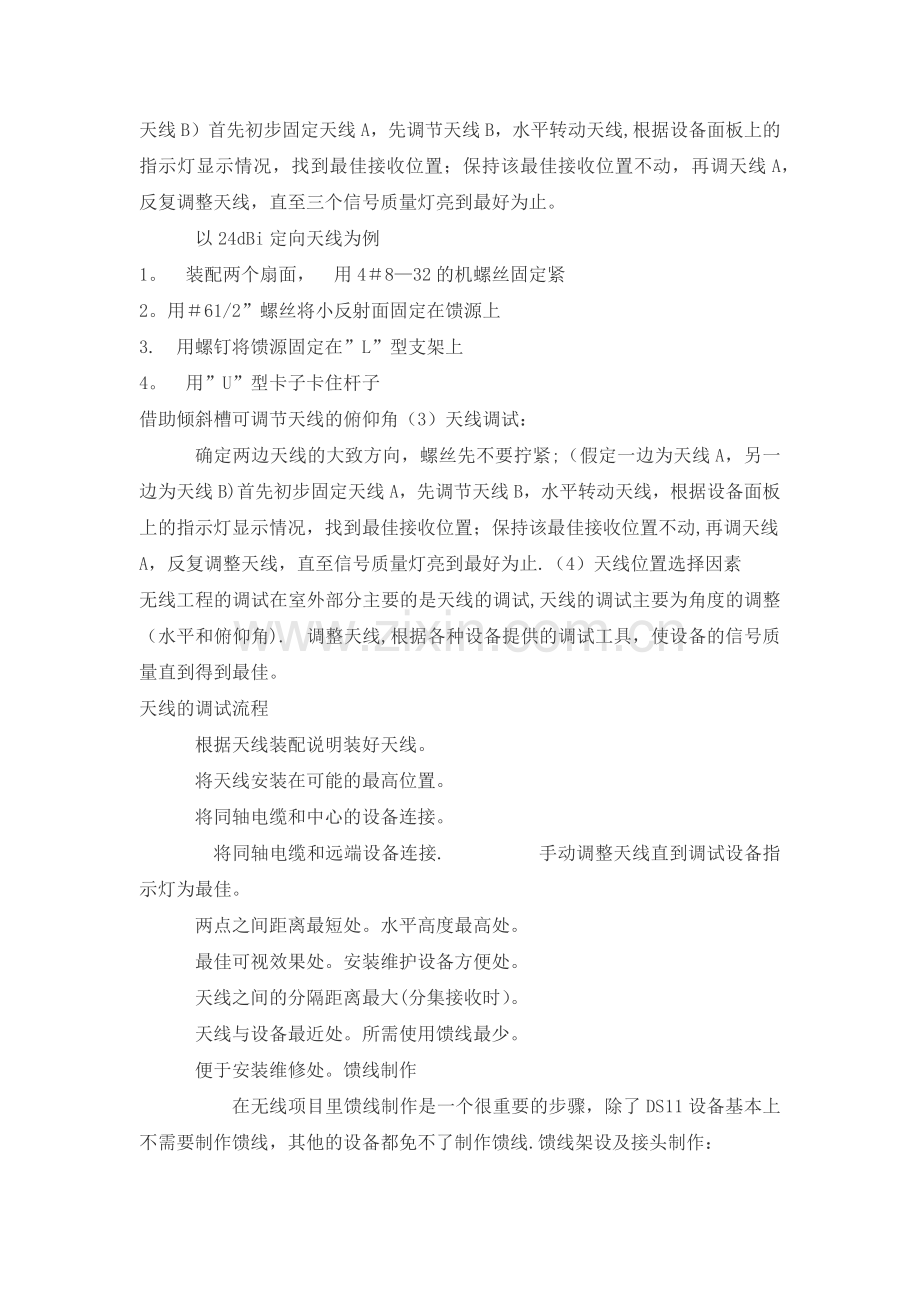

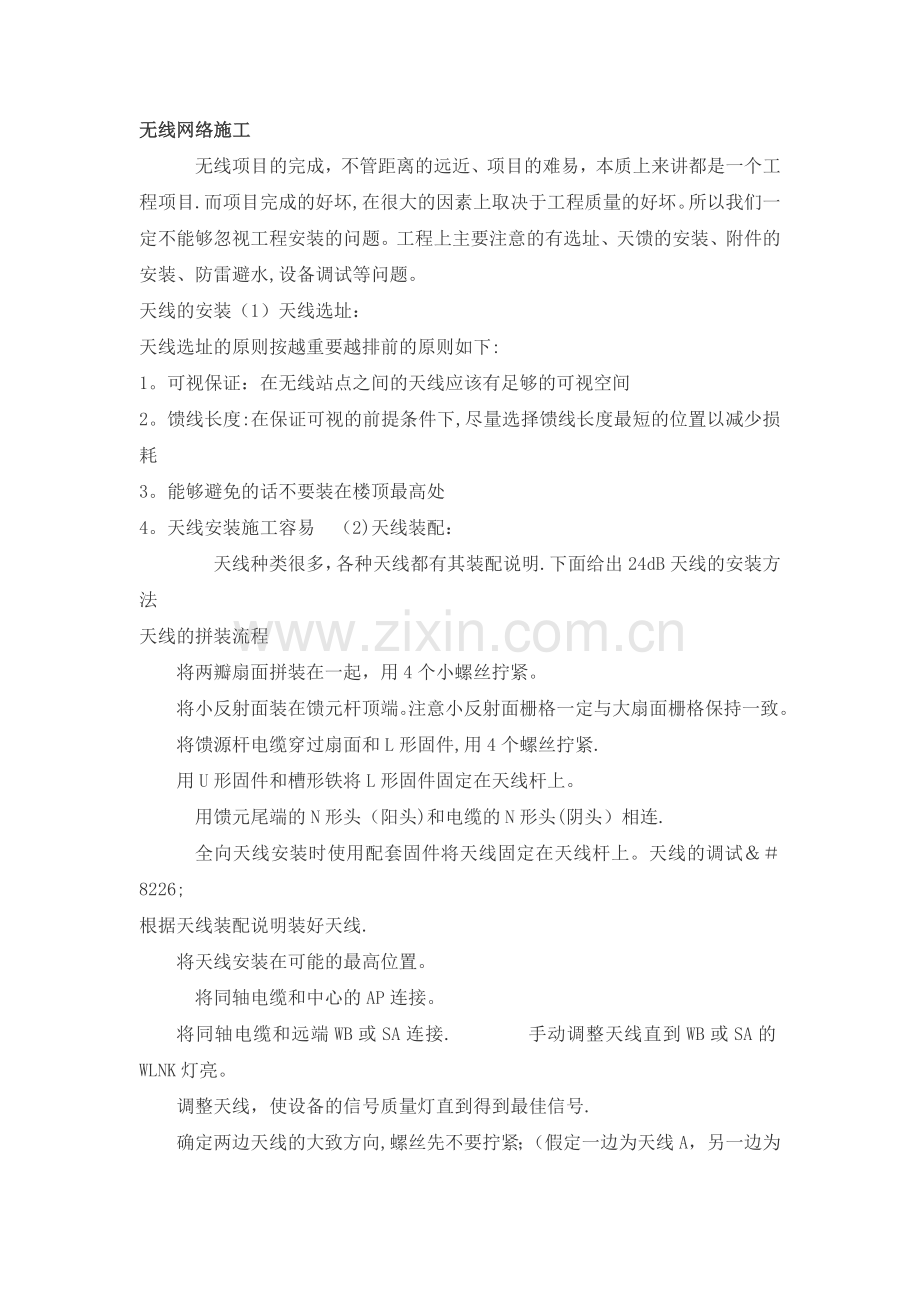

无线网络施工无线项目的完成，不管距离的远近、项目的难易，本质上来讲都是一个工程项目.而项目完成的好坏,在很大的因素上取决于工程质量的好坏。所以我们一定不能够忽视工程安装的问题。工程上主要注意的有选址、天馈的安装、附件的安装、防雷避水,设备调试等问题。天线的安装（1）天线选址：天线选址的原则按越重要越排前的原则如下:1。可视保证：在无线站点之间的天线应该有足够的可视空间2。馈线长度:在保证可视的前提条件下,尽量选择馈线长度最短的位置以减少损耗3。能够避免的话不要装在楼顶最高处4。天线安装施工容易（2)天线装配：天线种类很多，各种天线都有其装配说明.下面给出24dB天线的安装方法天线的拼装流程将两瓣扇面拼装在一起，用4个小螺丝拧紧。将小反射面装在馈元杆顶端。注意小反射面栅格一定与大扇面栅格保持一致。将馈源杆电缆穿过扇面和L形固件,用4个螺丝拧紧.用U形固件和槽形铁将L形固件固定在天线杆上。用馈元尾端的N形头（阳头)和电缆的N形头(阴头）相连.全向天线安装时使用配套固件将天线固定在天线杆上。天线的调试8226;根据天线装配说明装好天线.将天线安装在可能的最高位置。将同轴电缆和中心的AP连接。将同轴电缆和远端WB或SA连接.手动调整天线直到WB或SA的WLNK灯亮。调整天线，使设备的信号质量灯直到得到最佳信号.确定两边天线的大致方向,螺丝先不要拧紧；（假定一边为天线A，另一边为天线B）首先初步固定天线A，先调节天线B，水平转动天线,根据设备面板上的指示灯显示情况，找到最佳接收位置；保持该最佳接收位置不动，再调天线A，反复调整天线，直至三个信号质量灯亮到最好为止。以24dBi定向天线为例1。装配两个扇面，用4832的机螺丝固定紧2。用61/2”螺丝将小反射面固定在馈源上3.用螺钉将馈源固定在”L”型支架上4。用”U”型卡子卡住杆子借助倾斜槽可调节天线的俯仰角（3）天线调试：确定两边天线的大致方向，螺丝先不要拧紧;（假定一边为天线A，另一边为天线B)首先初步固定天线A，先调节天线B，水平转动天线，根据设备面板上的指示灯显示情况，找到最佳接收位置；保持该最佳接收位置不动,再调天线A，反复调整天线，直至信号质量灯亮到最好为止.（4）天线位置选择因素无线工程的调试在室外部分主要的是天线的调试,天线的调试主要为角度的调整（水平和俯仰角).调整天线,根据各种设备提供的调试工具，使设备的信号质量直到得到最佳。天线的调试流程根据天线装配说明装好天线。将天线安装在可能的最高位置。将同轴电缆和中心的设备连接。将同轴电缆和远端设备连接.手动调整天线直到调试设备指示灯为最佳。两点之间距离最短处。水平高度最高处。最佳可视效果处。安装维护设备方便处。天线之间的分隔距离最大(分集接收时）。天线与设备最近处。所需使用馈线最少。便于安装维修处。馈线制作在无线项目里馈线制作是一个很重要的步骤，除了DS11设备基本上不需要制作馈线，其他的设备都免不了制作馈线.馈线架设及接头制作：馈线通常采用美国Andrew公司的1/2英寸的射频电缆,该电缆的损耗为12。8dB/100m.在架设时主要的注意事项为：1弯度不要过大，造成馈线内导体折断2在馈线进入室内时应该弯成U型，防止水的倒灌接头制作：我们现在采用的都是Andrew的接头,制作方法都有说明，不过我们已经总结出了更为简洁的方法，所需的工具比较少。避雷和接地当天馈线系统受到雷击时（或有高压磁场）所产生浪涌不要进入系统设备，通过接地及时的放掉浪涌来保障系统设备以及工作的安全。我们接着准备介绍避雷的几种常用的方法:1、避雷针通过在天线旁边架设避雷针来引开雷电的袭击，避雷针为良好导体比天线高，当雷电来时会由避雷针将其引走，避雷针需要良好的接到大地上，接地电阻小于4欧姆2、避雷器在馈线系统中接入避雷器，当天馈线受到雷击时，避雷器在雷电来时它会及时与设备断开，通过连在避雷器外部的接地线把电流放掉后,并自动恢复连接.馈线的接地线要求每20米做一个接地，所以通常接地线到馈线头不超过20米时可以在接地线近处接地。避雷器的安装8226；避雷器安装在馈线和设备之间,从避雷器引出接地线接至地极。地极接地电阻要求4欧姆以下,一定要连接牢固,确保受雷击时可靠放电.#8226；避雷器的两端都为N型接头，我们在馈线接头的制作时需要考虑接头的选择.线网络工程验收测试方法编号IN-211测试项目基本功能测试内容AMR 12.2K测试测试条件（1） 测试路线：选择室内测试点，注意选择不同的测试点，以观测整个建筑物的覆盖情况。如：不同楼层,不同楼层内的不同测试点，象靠近窗户,或过道走廊，房间内部等地方；（2） 小区负载:本小区下行采用OCNS方式加载75%，上行通过叠加噪声模拟加载50，周围小区关闭.（3） 在不同的楼层选择远点(RSCP-85dBm)、中点（85dBmRSCP75dBm）、近点(RSCP-65dBm)进行定点测试。（4） 设置CS12。2K语音业务的BLER为1.测试方法（1） 将室内建筑的平面图导入路测软件中;（2） 接好测试用终端和笔记本电脑之间的数据线，打开测试终端,在搜索到小区后,测试终端发起语音呼叫，呼叫PSTN;（3） 用路测仪表在选择的地点进行移动状态下测试，路测软件记录CPICH RSCP、CPICH Ec/Io、BLER、SIR等数据。（4） 基站侧记录RTWP、基站功率负荷、基站发射功率、BLER、SIR等数据。预期结果（1） 得到不同覆盖区域下,语音CS12。2K业务的覆盖范围情况,其业务质量情况，分析室内覆盖语音业务的覆盖效果；（2） 可以通过记录数据，分析掉话原因是由于上行覆盖受限还是下行覆盖受限造成的。备注编号IN-212测试项目基本功能测试内容CS VP测试测试条件（1） 测试路线:选择室内测试点，注意选择不同的测试点，以观测整个建筑物的覆盖情况.如:不同楼层，不同楼层内的不同测试点，象靠近窗户,或过道走廊,房间内部等地方；（2） 小区负载:本小区下行采用OCNS方式加载75，上行通过叠加噪声模拟加载50,周围小区关闭。（3） 在不同的楼层选择远点（RSCP-85dBm）、中点（85dBmRSCP75dBm）、近点(RSCP65dBm）进行定点测试。（4） 设置视频电话业务(CS64K）的BLER为0.1.测试方法（1） 将室内建筑的平面图导入路测软件中;（2） 1部测试终端位于室内天线强信号覆盖区域,接好另1部测试用终端和笔记本电脑之间的数据线,两部测试终端相互拨打视频电话，视频电话业务（CS64k）接入后，和电脑连接的主测试终端进行室内路测；（3） 用路测仪表在选择的地点进行移动状态下测试，路测软件记录CPICH RSCP、CPICH Ec/Io、BLER、SIR等数据。（4） 基站侧记录RTWP、基站功率负荷、基站发射功率、BLER、SIR等数据预期结果（1） 得到不同覆盖区域下,视频电话业务（CS64K)的覆盖范围情况,其业务质量情况，分析室内覆盖语音业务的覆盖效果；（2) 可以通过记录数据，分析掉话原因是由于上行覆盖受限还是下行覆盖受限造成的.备注编号IN2-1-3测试项目基本功能测试内容PS128K测试测试条件（1） 测试路线:选择室内测试点，注意选择不同的测试点，以观测整个建筑物的覆盖情况.如：不同楼层,不同楼层内的不同测试点,象靠近窗户，或过道走廊，房间内部等地方；（2） 小区负载:本小区下行采用OCNS方式加载75%，上行通过叠加噪声模拟加载50,周围小区关闭。（3） 在不同的楼层选择远点(RSCP-85dBm)、中点(-85dBmRSCP-75dBm）、近点（RSCP65dBm）进行定点测试。（4） 设置数据业务的BLER为5。测试方法（1） 将室内建筑的平面图导入路测软件中;（2） 接好测试用终端和笔记本电脑之间的数据线，分别选取室内覆盖远、中、近三个测试点进行PS业务数据下载测试;（3） UE发起64kbps PS域数据业务，FTP下载一个足够大的数据文件(建议500M以上)，下载时间为5分钟（或数据文件下载完毕），监视实时业务质量,统计平均吞吐量；（4） UE重复步骤2)，分别发起128kbps、384kbps业务,并分别统计吞吐量。（5） 用路测仪表在选择的地点进行移动状态下测试，路测软件记录CPICH RSCP、CPICH Ec/Io、BLER、SIR等数据。（6） 基站侧记录RTWP、基站功率负荷、基站发射功率、BLER、SIR等数据预期结果（1） 数据业务质量达到室内分布系统应用KPI要求;（2) 可以通过记录数据,分析掉话原因是由于上行覆盖受限还是下行覆盖受限造成的。备注编号IN214测试项目基本功能测试内容HSDPA数据业务测试测试条件（1） 室内小区支持HSDPA,配置10个HSDSCH信道码；（2） 测试路线：选择室内测试点,注意选择不同的测试点，以观测整个建筑物的覆盖情况。如：不同楼层,不同楼层内的不同测试点，象靠近窗户，或过道走廊,房间内部等地方;（3） 小区负载：本小区空载，周围小区关闭。（4） 在不同的楼层选择远点（RSCP-85dBm）、中点(-85dBmRSCP-65dBm）进行定点测试。（5） 设置数据业务的BLER为5。测试方法（1） 将室内建筑的平面图导入路测软件中;（2） 接好测试用终端和笔记本电脑之间的数据线，分别选取室内覆盖远、中、近三个测试点进行PS业务数据下载测试;（3） UE发起PS域数据业务承载在HSDPA上，FTP下载一个足够大的数据文件(建议1000M以上)，下载时间为5分钟（或数据文件下载完毕），监视实时业务质量,统计平均吞吐量;（4） 用路测仪表按选择地点进行移动状态下测试，路测软件记录CPICH RSCP、CPICH Ec/Io、BLER、SIR等数据。（5） 基站侧记录RTWP、基站功率负荷、基站发射功率、BLER、SIR等数据预期结果（1） 数据业务质量达到室内分布系统应用KPI要求；（2） 在近点HSDPA的下载速率能够达到6M以上.备注编号IN-215测试项目基本功能测试内容HSUPA数据业务测试测试条件（1） 室内小区支持HSUPA；（2） 测试路线：选择室内测试点，注意选择不同的测试点，以观测整个建筑物的覆盖情况。如:不同楼层，不同楼层内的不同测试点，象靠近窗户，或过道走廊,房间内部等地方;（3） 小区负载：本小区空载，周围小区关闭.（4） 在不同的楼层选择远点（RSCP-85dBm)、中点(85dBmRSCP75dBm）、近点(RSCP65dBm）进行定点测试。（5） 设置数据业务的BLER为5%。测试方法（1） 将室内建筑的平面图导入路测软件中;（2） 接好测试用终端和笔记本电脑之间的数据线，分别选取室内覆盖远、中、近三个测试点进行PS业务数据上传测试；（3） UE发起PS域数据业务上传,承载在HSUPA的E-DCH上，FTP上传一个足够大的数据文件（建议500M以上)，上传时间为5分钟（或数据文件下载完毕）,监视实时业务质量，统计平均吞吐量；（4） 用路测仪表按选择地点进行移动状态下测试，路测软件记录CPICH RSCP、CPICH Ec/Io、BLER、SIR等数据。（5） 基站侧记录RTWP、基站功率负荷、基站发射功率、BLER、SIR等数据预期结果（1） 数据业务质量达到室内分布系统应用KPI要求;（2） 在近点HSUPA的数据速率能够达到2M左右。备注编号IN-221测试项目覆盖测试测试内容导频覆盖测试测试条件（1） 测试路线:选择室内测试点,注意选择不同的测试点，以观测整个建筑物的覆盖情况。如：不同楼层，不同楼层内的不同测试点，象靠近窗户,或过道走廊,房间内部等地方；（2） 小区负载：本小区空载。（3） 需要选择不同的楼层测试,需要选择不同的路线测试。测试方法（1） 周围小区关闭。（2） 将室内建筑的平面图导入路测软件中;（3） 接好测试用终端和笔记本电脑之间的数据线，打开测试终端，在搜索到小区后,进行路测;（4） 用路测仪表按选择测试路线进行移动状态下测试,CPICH RSCP、CPICH Ec/Io、BLER、SIR等数据。（5） 周围小区打开，下行通过OCNS方式模拟加载75，重复步骤24。预期结果（1） 根据测试数据，利用路测软件，得到CPICH RSCP、CPICH Ec/Io的覆盖百分比，从而判断室内覆盖CPICH是否满足指标要求.备注编号IN-222测试项目覆盖测试测试内容业务覆盖测试测试条件（1） 室外小区WCDMA正常工作；（2） 移动速度为正常步行速度。（3） 在室内选择高层、中层和低层的远点（RSCP-85dBm）、中点（-85RSCP-75dBm）、近点（RSCP65dBm)的典型位置以及室内外边界区域进行测试.不对所有点做特别要求（4） CS12。2K上下行目标BLER设置为1，CS64可视电话上下行目标BLER为0.1%,PS业务上下行目标BLER为5%.测试方法（1） 测试前,室内外小区下行采用OCNS方式加载75%；室内小区上行通过加噪声模拟加载50；（2） 启动路测设备室内测试模式；（3） 在室内小区用测试UE拔打远端的商业终端或PSTN接入CS12.2K语音业务，接通后两侧连续播放音乐,同时路测设备、RNC、UE均开始记录数据，记录导频RSCP和CPICH Ec/Io以及地理位置信息，UE发射功率、下行SIR和BLER，SIRT和BLERT，基站码域发射功率，RTWP；（4） 以正常步行速度遍历整个室内小区覆盖区域；（5） 将业务种类分别更换为CS64K，PS64K，PS128K，PS384K，HSDPA数据下载,HSUPA数据上传重复（2)（4)（6） PS业务时，终端从FTP不断下载较大文件以保持连续传输.在其中至少一种业务同时进行数据上传。（7） 将室内外小区下行和上行负载调整为90和75%、50和30,重复（2）（5)。预期结果（1） 导频RSCP和CPICH Ec/Io的PDF曲线， UE发射功率的PDF曲线，下行SIR和BLER的PDF曲线,SIRT的PDF曲线， SIR Error的PDF曲线，基站码域发射功率的PDF曲线，RTWP的PDF曲线；（2） 在室内信号覆盖正常的区域,各业务正常进行。备注编号IN223测试项目覆盖测试测试内容上下行链路平衡测试测试条件（1） 在室内覆盖系统选取封闭区域进行上下行平衡测试，建议在空旷的地下室，人为设置有信号弱覆盖区，信号电平小于115dBm。测试方法（1） 天线底下进行语音业务测试,信号强度大于60dBm，业务接入后，测试UE在信号弱覆盖区移动，直接业务掉话或BLER大于目标值;此时停止测试，（2） 路测软件记录手机的上行发射功率、下行公共信道接收信号强度、下行信号质量、下行BLER等（3） 后台网络侧记录基站的下行业务信道码域发射功率、下行载波功率负荷、基站侧上行底噪(RTWP）、上行BLER等。（4） 每个业务重复测试35次,路测软件和网络侧记录相应数据预期结果（1） 手机位于室内覆盖边缘进行各种业务接入时，此时手机的发射功率也位于最大，同时基站给手机的码道发射功率最大时，则这时候为室内分布系统恰好为上下行平衡；（2） 当手机发射功率达到最大值，而基站给手机的发射功率未达到最大值,此时为上行覆盖受限（上行功率受限）;（3） 当基站给手机的发射功率达到最大值时，而手机发射功率仍位于较小的发射功率，此时为下行覆盖受限（下行功率受限）。（4） 根据掉线位置的信息，对基站和手机的相应功率进行相关分析，从而得到室内分布系统上下行平衡的情况。备注编号IN23-1测试项目容量测试测试内容CS64K视频电话容量测试测试条件（1） 测试小区上下行空载，相邻小区关闭；（2） 测试小区的上下行接入控制功能取消，功率控制打开；（3） 记录测试小区的功率配比情况（默认）,同时设置导频功率占总功率为10（33dBm);（4） 终端最大发射功率24dBm;（5） 测试前，笔记本电脑时间和网管时间进行时间校正，以网管时间为准，精确到秒；（6） 网络侧对连接电脑的2部测试UE进行跟踪，记录相关数据。（7） 后台网管记录相应的测试数据：基站RTWP值、小区专用信道用户数、上行等效用户数、上行BLER、上行Target_SIR、上行SIR、下行等效用户数、下行载波发射功率、下行码域发射功率（8） 路测软件记录UE相应测试数据：CPICH RSCP、CPICH Ec/Io,UE TxPower、下行BLER、下行SIR、下行Target_SIR测试方法（1） 在网络侧记录测试基站小区的RTWP值及下行载波发射功率，测试时间为2分钟；（2） 网络侧将CS64K业务的BLER目标值设置为0。1;（3） 在基站覆盖范围选取CPICH RSCP强度为85dBm的位置进行定点测试,将所有测试UE并排放置在一起，互相拨打的手机保持0.5米以上的隔离。（4） 两部UE在测试位置进行CS64K视频通话，其中发起呼叫的UE称为第1部UE。第1部UE连接笔记本电脑进行测试并记录相关数据，RNC侧记录相关测试数据; （5） 待上次CS64K业务接入正常测试约30秒后,其余UE再逐步两两进行VP视频通话，测试间隔为约30秒 ，第1部UE连接笔记本记录相关数据，后台网管记录相应的测试数据；（6） 如果UE在测试位置无法接入,或UE接入后导致其余接入UE的掉话，或接入成功但无法维持稳定时，此时使用最后1部UE进行呼叫，此UE通过数据线连接笔记本电脑.（7） 若最后一部测试UE无法接入或有UE掉话，尝试3次后停止测试，此时接入UE数为最大UE接入数，网络侧记录OVSF码资源占用情况。（8） 在基站覆盖范围选取CPICH RSCP强度为75dBm的位置进行定点测试，将所有测试UE并排放置在一起；（9） 重复测试步骤 5、6、7（10） 在基站覆盖范围选取CPICH RSCP强度为-65dBm的位置进行定点测试，将所有测试UE并排放置在一起;（11） 重复测试步骤 5、6、7（12） 网络侧将CS64K业务的BLER目标值设置为1;（13） 重复测试步骤4、5、6、7、8、9、10、11预期结果（1） 不同覆盖场强下,CS64K业务容量的变化及上下行负荷的变化，验证系统负荷增加时，覆盖减少,（2） 设置不同BLER目标值时,CS64K业务容量的变化，说明通过降低部分用户的业务质量要求，可以提高系统容量.备注编号IN2-3-2测试项目容量测试测试内容PS384K容量测试测试条件（1） 测试小区上下行空载，相邻小区关闭;（2） 测试小区的上下行接入控制功能取消，功率控制打开；（3） 记录测试小区的功率配比情况（默认），同时设置导频功率占总功率为10%（33dBm）；（4） 终端最大发射功率24dBm；（5） 准备16部测试UE和16台笔记本电脑进行测试.（6） 测试前，笔记本电脑时间和网管时间进行时间校正,以网管时间为准，精确到秒；（7） 网络侧对连接电脑的2部测试UE进行跟踪，记录相关数据。（8） 后台网管记录相应的测试数据：基站RTWP值、小区专用信道用户数、上行等效用户数、上行BLER、上行Target_SIR、上行SIR、下行等效用户数、下行载波发射功率、下行码域发射功率（9） 路测软件记录UE相应测试数据：CPICH RSCP、CPICH Ec/Io，UE TxPower、下行BLER、下行SIR、下行Target_SIR测试方法（1） 在网络侧记录测试基站小区的RTWP值及下行载波发射功率，测试时间为2分钟；（2） 准备8部测试UE与笔记本电脑连接；（3） 网络侧将PS业务的BLER目标值设置为5%；（4） 在基站覆盖范围选取CPICH RSCP强度为-85dBm的位置进行定点测试,将所有测试UE与笔记本电脑连接并排放置在一起;（5） 所有UE在测试位置依次发起FTP下载数据业务,若测试UE连续3次尝试连接失败,则停止尝试。UE连接笔记本电脑进行测试并记录相关数据，RNC侧记录相关测试数据； （6） 对所有连接成功的UE保持下载5分钟，测试软件记录相关数据以及平均下载速率，后台网管记录OVSF码资源占用情况和小区吞吐率。-（7） 在基站覆盖范围选取CPICH RSCP强度为75dBm的位置进行定点测试，将所有测试UE与笔记本电脑相连并排放置在一起；（8） 重复测试步骤 5、6-（9） 在基站覆盖范围选取CPICH RSCP强度为65dBm的位置进行定点测试，将所有测试UE与笔记本电脑相连并排放置在一起;（10） 重复测试步骤 5、6-（11） 网络侧将PS业务的BLER目标值设置为10；（12） 重复测试步骤4、5、6、7、8、9、10;（13） 将测试UE增加到16部，重复步骤313；预期结果（1） 不同覆盖场强下，PS业务容量的变化及上下行负荷的变化，验证系统负荷增加时，覆盖减少，（2） 设置不同BLER目标值时，PS业务容量的变化，说明通过降低部分用户的业务质量要求，可以提高系统容量。备注编号IN2-3-3测试项目容量测试测试内容HSDPA容量测试测试条件（1） 测试小区上下行空载,相邻小区关闭；（2） 测试小区支持HSDPA功能,配置4条HSSCCH和10个HSDSCH信道码；（3） 测试小区的上下行接入控制功能取消,功率控制打开；（4） 记录测试小区的功率配比情况(默认)，同时设置导频功率占总功率为10(33dBm）;（5） 终端最大发射功率24dBm；（6） 测试前，笔记本电脑时间和网管时间进行时间校正，以网管时间为准,精确到秒；（7） 网络侧对连接电脑的2部测试UE进行跟踪，记录相关数据。（8） 后台网管记录相应的测试数据：基站RTWP值、小区专用信道用户数、上行等效用户数、上行BLER、上行Target_SIR、上行SIR、下行等效用户数、下行载波发射功率、下行码域发射功率（9） 路测软件记录UE相应测试数据：CPICH RSCP、CPICH Ec/Io，UE TxPower、下行BLER、下行SIR、下行Target_SIR测试方法（1） 在网络侧记录测试基站小区的RTWP值及下行载波发射功率，测试时间为2分钟;（2） 网络侧将PS业务的BLER目标值设置为5%；（3） 在基站覆盖范围选取CPICH RSCP强度为-95dBm的位置进行定点测试，将所有测试UE并排放置在一起;（4） 一部UE在测试位置进行HSDPA数据业务。UE连接笔记本电脑进行测试并记录相关数据,RNC侧记录相关测试数据； （5） 待上次数据业务接入正常测试约2分钟后，其余UE再逐步进行PS业务,测试间隔为约30秒 ，第1部UE连接笔记本记录相关数据，后台网管记录相应的测试数据;（6） 如果UE在测试位置无法接入，或UE接入后导致其余接入UE的掉线，或接入成功但无法维持稳定时，此时使用最后1部UE进行呼叫;（7） 若最后一部测试UE无法接入或有UE掉线,尝试3次后停止测试,此时接入UE数为最大UE接入数，记录UE的平均速率,网络侧记录OVSF码资源占用情况和小区平均吞吐率。-（8） 在基站覆盖范围选取CPICH RSCP强度为85dBm的位置进行定点测试，将所有测试UE并排放置在一起;（9） 重复测试步骤 5、6、7-（10） 在基站覆盖范围选取CPICH RSCP强度为75dBm的位置进行定点测试,将所有测试UE并排放置在一起；（11） 重复测试步骤 5、6、7-（12） 网络侧将PS业务的BLER目标值设置为10；（13） 重复测试步骤4、5、6、7、8、9、10、11预期结果（1） 不同覆盖场强下，HSDPA业务容量的变化及上下行负荷的变化，验证系统负荷增加时，覆盖减少;（2） 设置不同BLER目标值时，PS业务容量的变化，说明通过降低部分用户的业务质量要求,可以提高系统容量.（3） 单个HSDPA用户在信道条件好的情况下能够达到6M以上的速率。备注编号IN234测试项目容量测试测试内容HSUPA容量测试测试条件（1） 测试小区上下行空载,相邻小区关闭；（2） 小区支持HSUPA；（3） 测试小区的上下行接入控制功能取消，功率控制打开；（4） 记录测试小区的功率配比情况(默认），同时设置导频功率占总功率为10（33dBm)；（5） 终端最大发射功率24dBm；（6） 测试前,笔记本电脑时间和网管时间进行时间校正,以网管时间为准，精确到秒;（7） 网络侧对连接电脑的2部测试UE进行跟踪，记录相关数据。（8） 后台网管记录相应的测试数据:基站RTWP值、小区专用信道用户数、上行等效用户数、上行BLER、上行Target_SIR、上行SIR、下行等效用户数、下行载波发射功率、下行码域发射功率（9） 路测软件记录UE相应测试数据:CPICH RSCP、CPICH Ec/Io，UE TxPower、下行BLER、下行SIR、下行Target_SIR测试方法（1） 在网络侧记录测试基站小区的RTWP值及下行载波发射功率，测试时间为2分钟；（2） 网络侧将PS业务的BLER目标值设置为5；（3） 在基站覆盖范围选取CPICH RSCP强度为95dBm的位置进行定点测试，将所有测试UE并排放置在一起；（4） UE在测试位置进行HSUPA数据业务建立在HSUPA上， UE连接笔记本电脑进行测试并记录相关数据，RNC侧记录相关测试数据; （5） 待上次PS业务接入正常测试约30秒后，其余UE再逐步进行PS2048/384K，测试间隔为约30秒 ,第1部UE连接笔记本记录相关数据，后台网管记录相应的测试数据；（6） 如果UE在测试位置无法接入,或UE接入后导致其余接入UE的掉话，或接入成功但无法维持稳定时，此时使用最后1部UE进行业务接入;（7） 若最后一部测试UE无法接入或有UE掉话，尝试3次后停止测试,此时接入UE数为最大UE接入数,网络侧记录OVSF码资源占用情况，记录小区上行平均吞吐量.-（8） 在基站覆盖范围选取CPICH RSCP强度为85dBm的位置进行定点测试，将所有测试UE并排放置在一起；（9） 重复测试步骤 5、6、7-（10） 在基站覆盖范围选取CPICH RSCP强度为75dBm的位置进行定点测试,将所有测试UE并排放置在一起；（11） 重复测试步骤 5、6、7-（12） 网络侧将PS业务的BLER目标值设置为10；（13） 重复测试步骤4、5、6、7、8、9、10、11预期结果（1） 不同覆盖场强下，PS业务容量的变化及上下行负荷的变化,验证系统负荷增加时，覆盖减少，（2） 设置不同BLER目标值时,PS业务容量的变化，说明通过降低部分用户的业务质量要求,可以提高系统容量。（3） 单个HSUPA用户在信道条件好的情况下能够达到2M左右的速率.备注编号IN-2-4-1测试项目切换测试测试内容室内外切换AMR12。2K测试条件（1） 小区负载:本小区下行ONCS模拟75%下行加载和50%上行加载；（2） 室内小区和周围小区做好邻区关系。（3） 记录CPICH RSCP，CPICH Ec/Io（4） 记录手机测的发射功率,接收功率,BLER,SIR（5） 记录基站的发射功率，接收功率，BLER, SIR（6） 用信令监测仪跟踪软切换信令测试方法（1） 将室内建筑的平面图导入路测软件中;（2） 在室内分布系统建筑物的出入口处，选择进入或离开建筑物的测试路线。（3） 准备多部测试UE，其中一部通过数据线与电脑相连记录测试数据.（4） 在选择的测试路线上，建立CS12。2K语音呼叫后进行测试。（5） 在手机端用测试软件记录数据，在系统端进行信令分析.（6） 切换次数在200次以上。（7） 分析信令，统计软切换尝试次数和成功次数,得到切换成功率、掉话率。预期结果（1） 记录上行BLER、上行SIR和SIR Target、下行码发射功率、RRC消息、Iu口消息，CPICH RSCP、CPICH Ec/Io和地理信息,这些指标满足要求；（2） 整个路径的CPICH RSCP，CPICH Ec/Io地理分布图;切换区域（增、删）位置关系图;切换不成功点（增、删）位置关系图；切换点（增、删)最强CPICH RSCP PDF曲线；切换点（增、删）CPICH RSCP 差值PDF曲线;切换点（增、删）最强CPICH Ec/Io PDF曲线；（3） 通过记录切换成功次数和切换尝试次数得到切换的成功率、掉话率.备注编号IN-2-42测试项目切换测试测试内容室内外切换CS64K测试条件（1） 小区负载：本小区下行ONCS模拟75下行加载和50上行加载；（2） 室内小区和周围小区做好邻区关系。（3） 记录CPICH RSCP,CPICH Ec/Io（4） 记录手机测的发射功率，接收功率，BLER,SIR（5） 记录基站的发射功率,接收功率,BLER， SIR（6） 用信令监测仪跟踪软切换信令测试方法（1） 将室内建筑的平面图导入路测软件中；（2） 在室内分布系统建筑物的出入口处，选择进入或离开建筑物的测试路线.（3） 准备多部测试UE,其中一部通过数据线与电脑相连记录测试数据。（4） 在选择的测试路线上,两两终端建立CS64K语音呼叫后进行测试。（5） 在手机端用测试软件记录数据，在系统端进行信令分析。（6） 切换次数在200次以上。（7） 分析信令，统计软切换尝试次数和成功次数,得到切换成功率、掉话率.预期结果（1） 记录上行BLER、上行SIR和SIR Target、下行码发射功率、RRC消息、Iu口消息,CPICH RSCP、CPICH Ec/Io和地理信息,这些指标满足要求；（2） 整个路径的CPICH RSCP，CPICH Ec/Io地理分布图;切换区域（增、删）位置关系图；切换不成功点（增、删)位置关系图；切换点(增、删）最强CPICH RSCP PDF曲线；切换点（增、删）CPICH RSCP 差值PDF曲线；切换点（增、删)最强CPICH Ec/Io PDF曲线;（3） 通过记录切换成功次数和切换尝试次数得到切换的成功率、掉话率.备注编号IN24-3测试项目切换测试测试内容室内外切换PS128K测试条件（1） 小区负载:本小区下行ONCS模拟75下行加载和50上行加载；（2） 室内小区和周围小区做好邻区关系。（3） 记录CPICH RSCP，CPICH Ec/Io（4） 记录手机测的发射功率，接收功率，BLER,SIR（5） 记录基站的发射功率,接收功率,BLER, SIR（6） 用信令监测仪跟踪软切换信令测试方法（1） 将室内建筑的平面图导入路测软件中;（2） 在室内分布系统建筑物的出入口处，选择进入或离开建筑物的测试路线.（3） 准备多部测试UE，其中一部通过数据线与电脑相连记录测试数据。（4） 在选择的测试路线上,终端建立PS64/64K数据业务后进行测试。（5） 在手机端用测试软件记录数据，在系统端进行信令分析。（6） 分析信令,统计软切换尝试次数和成功次数，得到切换成功率、掉话率.（7） 切换次数在200次以上.（8） 将业务换成PS64/128K业务，重复步骤16.预期结果（1） 记录上行BLER、上行SIR和SIR Target、下行码发射功率、RRC消息、Iu口消息，CPICH RSCP、CPICH Ec/Io和地理信息,这些指标满足要求；（2） 整个路径的CPICH RSCP,CPICH Ec/Io地理分布图；切换区域(增、删）位置关系图；切换不成功点（增、删)位置关系图；切换点(增、删）最强CPICH
