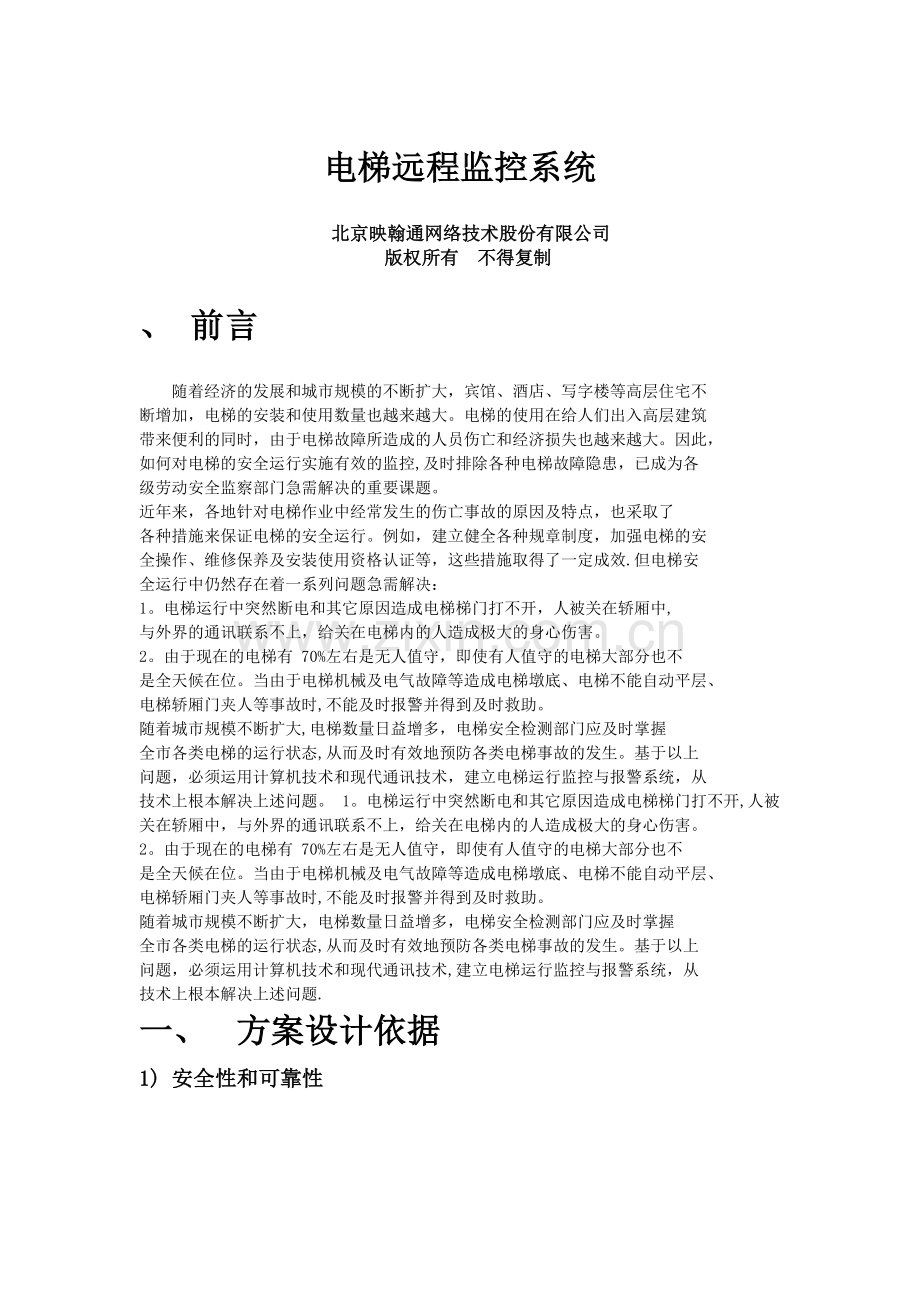

电梯远程监控系统
北京映翰通网络技术股份有限公司
版权所有 不得复制
、 前言
随着经济的发展和城市规模的不断扩大，宾馆、酒店、写字楼等高层住宅不
断增加，电梯的安装和使用数量也越来越大。电梯的使用在给人们出入高层建筑
带来便利的同时，由于电梯故障所造成的人员伤亡和经济损失也越来越大。因此，
如何对电梯的安全运行实施有效的监控,及时排除各种电梯故障隐患，已成为各
级劳动安全监察部门急需解决的重要课题。
近年来，各地针对电梯作业中经常发生的伤亡事故的原因及特点，也采取了
各种措施来保证电梯的安全运行。例如，建立健全各种规章制度，加强电梯的安
全操作、维修保养及安装使用资格认证等，这些措施取得了一定成效.但电梯安
全运行中仍然存在着一系列问题急需解决：
1。电梯运行中突然断电和其它原因造成电梯梯门打不开，人被关在轿厢中,
与外界的通讯联系不上，给关在电梯内的人造成极大的身心伤害。
2。由于现在的电梯有 70%左右是无人值守，即使有人值守的电梯大部分也不
是全天候在位。当由于电梯机械及电气故障等造成电梯墩底、电梯不能自动平层、
电梯轿厢门夹人等事故时,不能及时报警并得到及时救助。
随着城市规模不断扩大,电梯数量日益增多，电梯安全检测部门应及时掌握
全市各类电梯的运行状态,从而及时有效地预防各类电梯事故的发生。基于以上
问题，必须运用计算机技术和现代通讯技术，建立电梯运行监控与报警系统，从
技术上根本解决上述问题。 1。电梯运行中突然断电和其它原因造成电梯梯门打不开,人被关在轿厢中，与外界的通讯联系不上，给关在电梯内的人造成极大的身心伤害。
2。由于现在的电梯有 70%左右是无人值守，即使有人值守的电梯大部分也不
是全天候在位。当由于电梯机械及电气故障等造成电梯墩底、电梯不能自动平层、
电梯轿厢门夹人等事故时,不能及时报警并得到及时救助。
随着城市规模不断扩大，电梯数量日益增多，电梯安全检测部门应及时掌握
全市各类电梯的运行状态,从而及时有效地预防各类电梯事故的发生。基于以上
问题，必须运用计算机技术和现代通讯技术,建立电梯运行监控与报警系统，从
技术上根本解决上述问题.
一、 方案设计依据
1) 安全性和可靠性
考虑到通讯基站属于一个对数据安全性要求较高的环境,在系统设计中要充分考虑到数据安全问题，在设备的选型上着重衡量设备的可靠性，以确保整个系统安全、可靠运行.
2) 技术先进性和实用性
保证满足应用的同时,又要体现出网络系统的先进性。在网络设计中要把先进的技术与现有的成熟技术和标准结合起来，充分考虑网络应用的现状和未来发展趋势。
3) 灵活性和可扩展性
根据未来应用的需求和变化，应具备充分的接入能力和可扩展性，包括多种接入方式的提供和接入的可扩展性,带宽的扩展与速率的平滑升级以及处理能力的可扩展性，最大程度地减少对网络架构和现有设备的调整。
4) 可管理性
考虑到现场设备分布比较分散，维护困难程度比较大，方案采用集中管理的网络架构，并可通过中心对下位机进行远程访问。
5) 环境适应性
考虑到各种不同的工作环境，我们采用工业级终端来保证能在恶劣环境下稳定运行。
6) 兼容性和经济性
兼容性，能够最大限度地保证网络现有各种计算机软、硬件资源的可用性和连续性;经济性，在充分利用现有资源的情况下，最大限度地降低网络系统的总体投资.有计划、有步骤地实施，在保证网络整体性能的前提下，充分利用现有的网络设备或做必要的升级。
二、 项目分析
这些年来，国外在电梯运行的安全监控与报警方面也进行过有效工作。例如，
在法国、德国、比利时等国家,就采用计算机技术对市域范围的电梯安全运行实
行集中监控和管理。同时，随着现代通讯技术、安全报警监控技术的迅速发展，
也为建立电梯监控报警系统提供了技术保证。
2．1电梯监控系统的基本目标
根据软件工程的基本原理，任何系统的建立，都必须有明确的目标。因此，
建立城市电梯安全监控报警系统，应达到如下目标：
1。能够实施通过点名等办法，对市域任何一部电梯的运行状态进行动态检
测，根据检测情况,实施对危险或故障电梯进行检修或关闭.
2.当运行中电梯发生故障时，通过安装在电梯上的无线报警系统，向电梯值
班室和电梯监控检测中心报警,实现电梯故障的紧急修复和紧急救护。
2．2 系统组成
2．2．1 电梯数据监控终端子系统
用于采集电梯各状态下的各项监控数据，如速度、负载、层数、门状态、
冲顶故障、蹲底故障等，并执行各项由控制中心发出的各项指令。
2．2．2 无线传输设备
鉴于对项目实现接口的要求,我们选择北京映翰通网络技术股份有限公司DTU332设备。它具有体积小、功耗低、配置使用简单、即插即用。实时在线和按需在线等多种工作方式,并且支
持APN网络接入等功能，不仅可以保障数据安全可靠还能让客户根据需传
输节省资费。
2．2．3 监控中心子系统
对各终端电梯的各项数据管理，通过综合分析,判断电梯的运行状况及
维修状况，对于故障状态的电梯下达各种控制指令，对存在安全隐患的电梯
下达相应的控制指令，并通知相关的维护急时维护。
2．3 系统架构
电梯监控终端通过 RS232/485 线与无线传输设备 DTU332连接，监控中心服
务器可采用专线或普通 ADSL等网络接入方式。
无线传输设备 DTU332通过GPRS/CDMA/EVDO 等网络接入Internet,并与
监控中心的服务器建立链接,为数据传输提供透明数据通道。这时电梯监控终端
所采集到的各项数据只要从串口发送给无线传输终端,传输终端就会将接收到的
数据原封不动地发送到监控中心服务.而监控中心服务器主机下发的命令通过无
线通道传输到DTU332后，DTU332通过串口将命令发送给监控终端,从而实现了
数据双向透明传输。
三、 系统构成
3．1 无线传输设备与监控终端连接
无线传输设备支持 RS232/485 接口，可通过 RS232/485 通讯接口与监控终端
设备的控制板连接。
3．2 监控中心网络接入方式分析
1。专线接入
中心采用 APN专线, 所有点都采用内网固定 IP
客户中心通过一条 2M APN 专线接入移动公司 GPRS 网络，双方互联路
由器之间采用私有固定 IP 地址进行广域连接，
为客户分配专用的 APN，普通用户不得申请该 APN.用于 GPRS
专网的SIM 卡才能进入专网APN，防止其他非法用户的进入。
用户在内部建立服务器，作为内部用户接入的远程认证服务器
（或在APN 路由器内，启用路由器本地认证功能）。只有通过认证的用
户才允许接入，用以保证用户内部安全。
用户在内部建立 DHCP 服务器（或在 APN路由器内，启用 DHCP
功能)，为通过认证的用户分配用户内部地址。
移动终端和服务器平台之间采用端到端加密，避免信息在整个传输过程
中可能的泄漏。
双方采用防火墙进行隔离，并在防火墙上进行 IP 地址和端口过滤.
此种方案无论实时性，安全性和稳定性较前一种方案都有大大提高，适
合于安全性要求较高、数据点比较多、实时性要求较高的应用环境.在
资金允许的情况下之最佳组网方式。
2. ADSL 拨号连接（动态公网 IP 地址）
中心采用 ADSL 等INTELNET 公网连接，采用公网动态 IP+DNS 解
析服务的。客户先 与DNS 服务商联系开通动态域名,IP MODEM 先
采用域名寻址方式连接 DNS 服务器,再 由 DNS 服务器找到中心公网
动态IP,建立连接。此种方式可以大大节约公网固定 IP 的费用,但稳定
性受制于DNS 服务器的稳定，所以要寻找可靠的 DNS 服务商。
3. 通过固定公网 IP 连接
中心采用 ADSL 等INTELNET 公网连接，采用公网固定 IP 服务的。
此种方案先向 INT ERNET 运营商申请 ADSL 等宽带业务，中心有公网
固定IP 的.IP MODEM直接向中心发起连接。 运行可靠稳定,推荐此
种方案.
四、 方案特点
1、终端系统采用 GPRS/CDMA/EBDO/WCDMA 等无线网络接入方式,施工
方便简单，可节省大量的人力物力。
2、传输模块具有可靠的网络连接、智能防掉线、支持在线检测、在线维护、
掉线自动重拔，确保设备永远在线,确保通信通道正常.适用于无人值守的
电梯监控室。
3、终端传输模块支持多种激活方式，如语音电话、短信、数据等;终端设
备故障或异常时，自动发短信报警信息给维护人员。
4、传输模块采用主备份中心与中心自动回复功能，并同时支持多中心并发
功能（最多五个)。
5、映翰通同时针对客户的需求，提供多种技术支持，包括产
品网络组网方案设计、技术人员技术培训、、设备现
场调试技术支持等服务.
五、小结
面对电梯数量的不断增加，电梯故障事件的发生量也越来越多,因此关于电
梯的安全运行越来越受到关注.电梯远程监控系统是无线网络通讯的平台上建立
起来的远程监控系统，对电梯的各项运行数据进行监控,以确保电梯的安全运行.
三．映翰通无线终端设备特点
中国电力科学院认证，苛刻环境运行可靠；
0。15W超低待机功耗,0.54W超低运行功耗；
电力协议转换(电力101—104，电力101扩展认证 ）
具备通信串口及设备维护串口;
支持Device Manager远程网管软件,配置工具等管理方式
l 产品简介
InDTU 332系列产品，是一款电力级无线串口数据终端(GPRS数传模块)，内置CDMA 1X或GPRS网络模块，具有高性能、高安全、超低功耗等特点。产品创造性的提出了“维护串口”概念，可连接用户设备，为用户设备提供远程维护通道（需固定IP支持),大大降低用户整体设备维护费用。
InDTU 332系列采用全工业级芯片设计，工作温度可达-25℃〜70℃，支持5V〜35V超宽电压,紧凑型设计，重量轻。采用整体式安装挂件,工业端子接线方式,便于现场安装与施工。产品支持手持配置工具、Device Manager远程网管软件在内的多种管理工具,大大简化现场施工过程中，无线网络的建设难度。此外,产品率先采用“用户分级”策略，可管理用户配置权限,为客户运营环节提供设备安全保证。
行业内唯一通过中国电力科学院认证，并符合电力行业DL/T 721—2000配电网自动化系统远方终端标准.
广泛用于：电力配网、工业自动化领域
l 技术规格
无线网络接口
无线接口:GPRS通讯模组
ISP专网:APN
认证方式：CHAP/PAP
SIM卡:3V,翻盖式卡座安装，包含拆卸保护
工业串行接口
端口数量：2个串口（3.81mm工业端子接驳)
串口1：RS—232/RS—485
串口2:RS-232
波特率:1200～115200bps
支持协议:ModBus RTU/TCP，DC协议,透明串口
系统管理端口
端口
广域网
串口1
串口2
配置方式
TELNET
配置工具
配置工具
配置工具
批量配置
Device Manager
实时时钟
支持硬件实时时钟,设备掉电一周不丢失。
安全功能
InDTU300提供层次化的安全服务
配置设备安全服务:
● 区分用户类型登陆：管理员，维护员
● 登陆安全认证
网络运行稳定服务：
● 内置硬件看门狗，运行故障自愈
● PPP链路故障自愈
● 专利升级机制,确保升级安全
设备功耗
〈12mA@12V
<45mA＠12V
〈100mA＠12V
运行环境
工作温度：-25℃~70℃
存储温度：-40℃～85℃
环境湿度：5% - 95％，无凝结
防护等级：IP30
部供电:5~35V DC
设备结构
外壳：工程塑料
尺寸:110mmX85mmX35mm
净重：120g
EMC特性
静电放电抗扰度：EN61000-4-2,level 4
浪涌:EN61000—4—5，Level 3
电快速瞬变脉冲抗绕度：EN61000—4-4,Level 4
射频电磁场辐射抗绕度：EN61000-4-3，Level 4
射频场感应的传导骚扰抗绕度：EN61000-4—6，Level 4
震荡波抗绕度：EN61000—4-12，Level 4
工频磁场抗绕度:EN61000—4—8， Level 4
防震: IEC60068-2-27
跌落: IEC60068-2—23
震动: IEC60068—2—6
四．映翰通公司简介
1) 映翰通公司背景简介
北京映翰通网络技术有限公司成立于2001年， 致力于自主研发产品， 为企业用户提供随时随地， 安全可靠的网络联接方案。同年推出InHand Union Center系列短信平台软件，将移动、联通、小灵通三大短信网关融为一体,为SP提供统一高效的短信增值服务平台.随着2.5G移动数据网络的成熟，为众多企业用户提供了灵活高效的组网手段.北京映翰通全力投入，2003年起陆续推出了基于2。5G移动数据网络的系列产品及应用方案。借助于我们的移动路由器产品，用户可以轻松地利用现成的各种标准产品构建几乎任意形式的广域网络.由于我们的产品率先具备了VPN、IPsec及高级别的用户认证等功能,用户可以在我们的方案基础上建立安全可靠的网络联接。更进一步地，我们还能够为用户定制符合应用要求的特殊的网络管理功能.映翰通的技术团队融合了工业产品的严谨和信息产业的创新，明显的技术优势及认真踏实的风格,赢得了众多客户与合作伙伴的认可， 包括Fortune 500的跨国公司、银行、市政环保、水文气象和国家有关部局，以及工业自动化领域的全球领先厂商等.我们的策略是以自有的领先产品带动领先的应用方案，与业界领袖合作，并服务于同为业界领袖的客户。
2) 映翰通公司合作伙伴及成功案例
美国通用医疗 法国施耐德电气
西门子自动化与驱动集团（A＆D） ABB(中国）工程有限公司
飞利浦医疗 富士医疗打印
