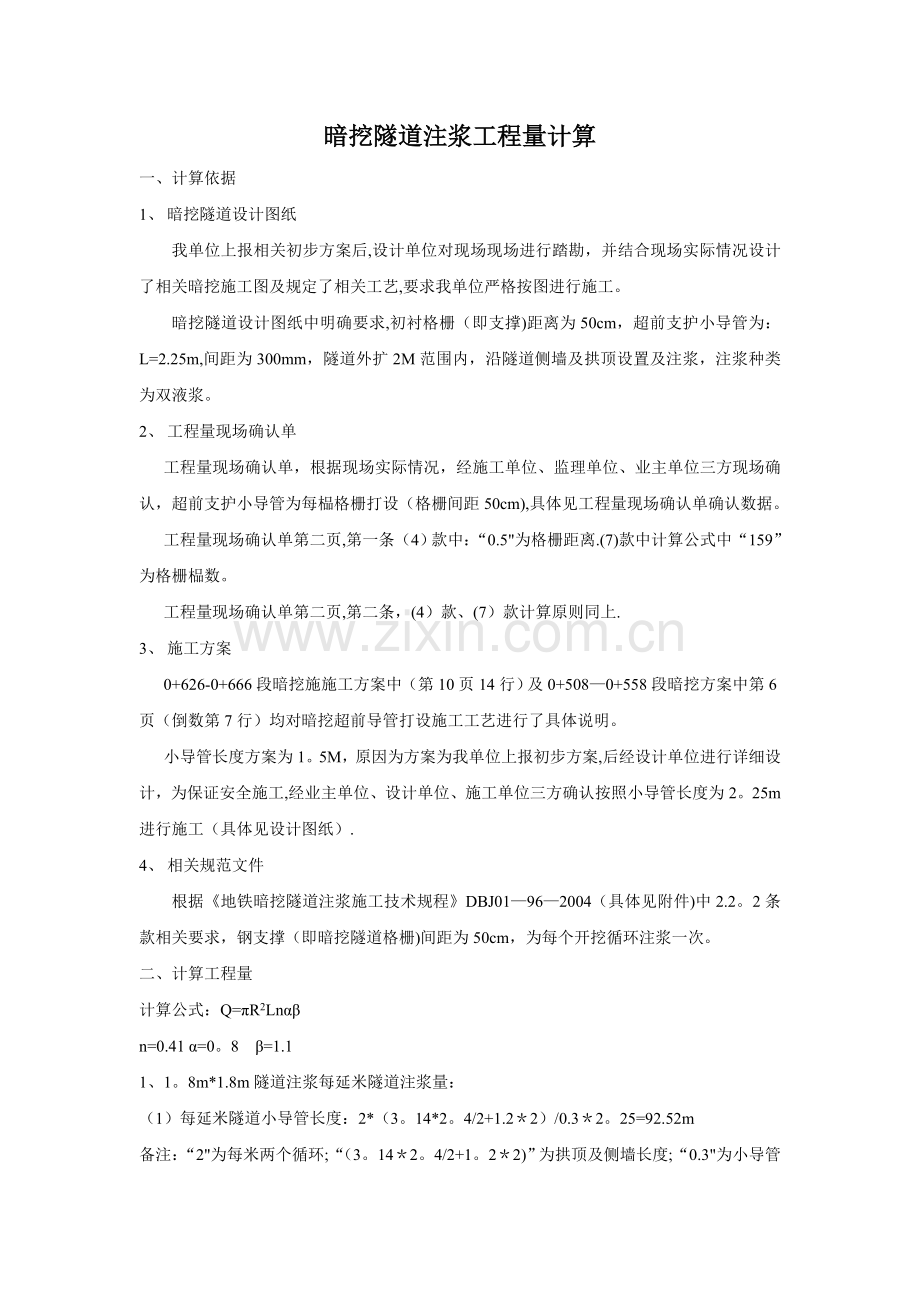

暗挖隧道注浆工程量计算
一、 计算依据
1、 暗挖隧道设计图纸
我单位上报相关初步方案后,设计单位对现场现场进行踏勘，并结合现场实际情况设计了相关暗挖施工图及规定了相关工艺,要求我单位严格按图进行施工。
暗挖隧道设计图纸中明确要求,初衬格栅（即支撑)距离为50cm，超前支护小导管为： L=2.25m,间距为300mm，隧道外扩2M范围内，沿隧道侧墙及拱顶设置及注浆，注浆种类为双液浆。
2、 工程量现场确认单
工程量现场确认单，根据现场实际情况，经施工单位、监理单位、业主单位三方现场确认，超前支护小导管为每榀格栅打设（格栅间距50cm),具体见工程量现场确认单确认数据。
工程量现场确认单第二页,第一条（4）款中：“0.5"为格栅距离.(7)款中计算公式中“159”为格栅榀数。
工程量现场确认单第二页,第二条，(4）款、(7）款计算原则同上.
3、 施工方案
0+626-0+666段暗挖施施工方案中（第10页14行）及0+508—0+558段暗挖方案中第6页（倒数第7行）均对暗挖超前导管打设施工工艺进行了具体说明。
小导管长度方案为1。5M，原因为方案为我单位上报初步方案,后经设计单位进行详细设计，为保证安全施工,经业主单位、设计单位、施工单位三方确认按照小导管长度为2。25m进行施工（具体见设计图纸）.
4、 相关规范文件
根据《地铁暗挖隧道注浆施工技术规程》DBJ01—96—2004（具体见附件)中2.2。2条款相关要求，钢支撑（即暗挖隧道格栅)间距为50cm，为每个开挖循环注浆一次。
二、 计算工程量
计算公式：Q=πR2Lnαβ
n=0.41 α=0。8 β=1.1
1、1。8m*1.8m隧道注浆每延米隧道注浆量：
（1）每延米隧道小导管长度：2*（3。14*2。4/2+1.2＊2）/0.3＊2。25=92.52m
备注：“2"为每米两个循环;“（3。14＊2。4/2+1。2＊2)”为拱顶及侧墙长度;“0.3"为小导管间距；“2.25”为每根小导管长度

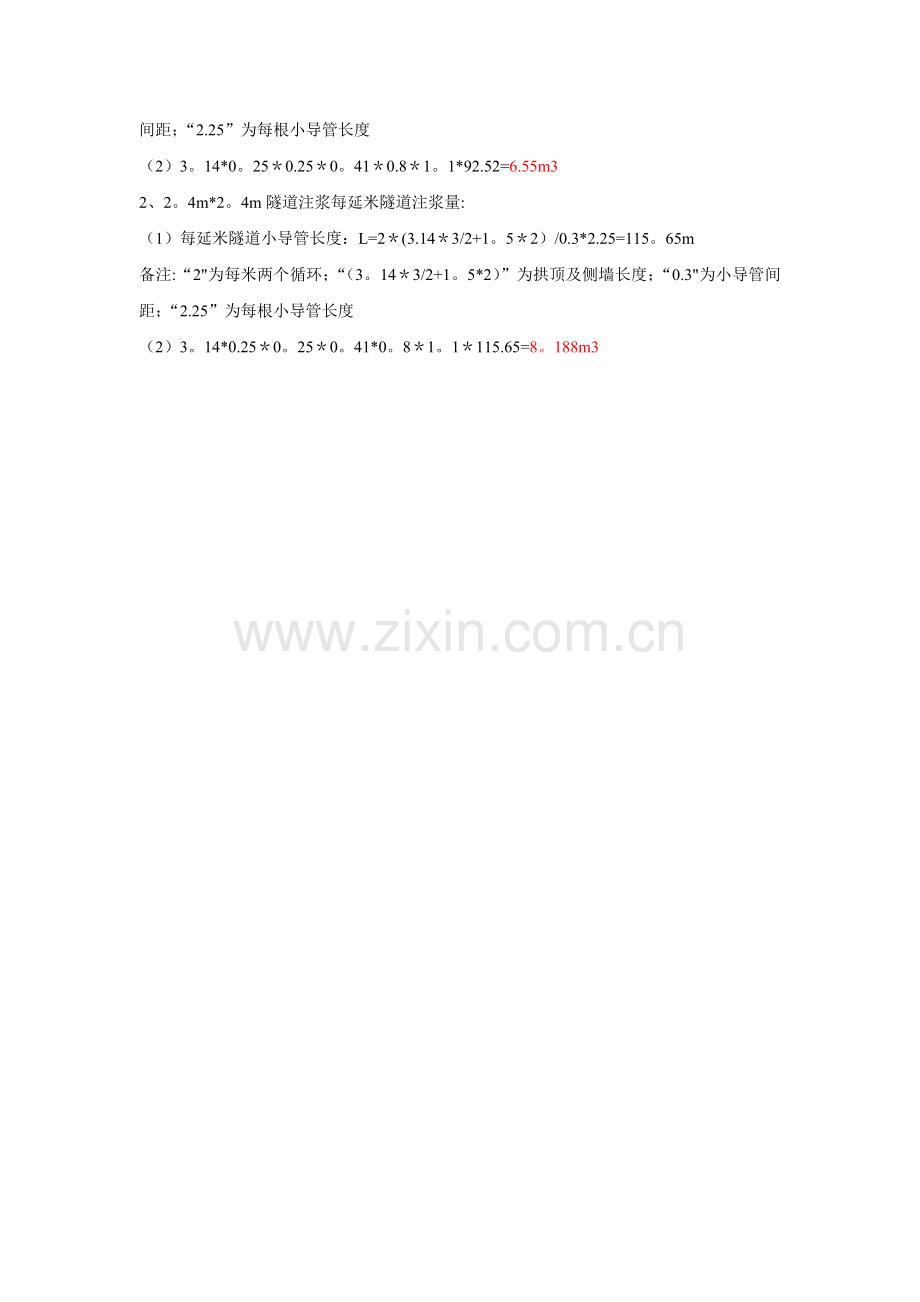

（2）3。14*0。25＊0.25＊0。41＊0.8＊1。1*92.52=6.55m3
2、2。4m*2。4m隧道注浆每延米隧道注浆量:
（1）每延米隧道小导管长度：L=2＊(3.14＊3/2+1。5＊2）/0.3*2.25=115。65m
备注:“2"为每米两个循环；“（3。14＊3/2+1。5*2）”为拱顶及侧墙长度；“0.3"为小导管间距；“2.25”为每根小导管长度
（2）3。14*0.25＊0。25＊0。41*0。8＊1。1＊115.65=8。188m3
