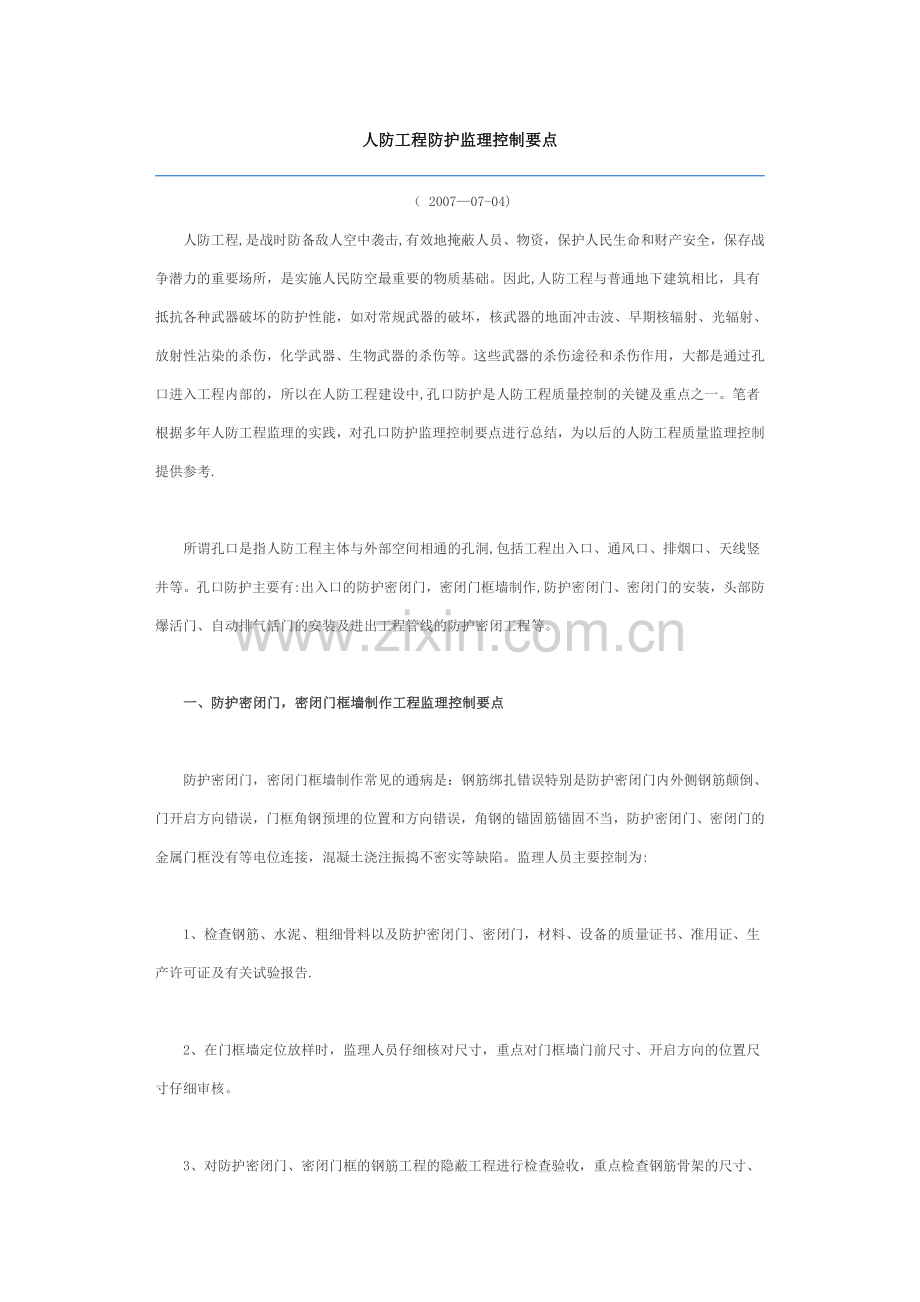

人防工程防护监理控制要点.doc

人防工程防护监理控制要点（ 200707-04)人防工程,是战时防备敌人空中袭击,有效地掩蔽人员、物资，保护人民生命和财产安全，保存战争潜力的重要场所，是实施人民防空最重要的物质基础。因此,人防工程与普通地下建筑相比，具有抵抗各种武器破坏的防护性能，如对常规武器的破坏，核武器的地面冲击波、早期核辐射、光辐射、放射性沾染的杀伤，化学武器、生物武器的杀伤等。这些武器的杀伤途径和杀伤作用，大都是通过孔口进入工程内部的，所以在人防工程建设中,孔口防护是人防工程质量控制的关键及重点之一。笔者根据多年人防工程监理的实践，对孔口防护监理控制要点进行总结，为以后的人防工程质量监理控制提供参考.所谓孔口是指人防工程主体与外部空间相通的孔洞,包括工程出入口、通风口、排烟口、天线竖井等。孔口防护主要有:出入口的防护密闭门，密闭门框墙制作,防护密闭门、密闭门的安装，头部防爆活门、自动排气活门的安装及进出工程管线的防护密闭工程等。一、防护密闭门，密闭门框墙制作工程监理控制要点防护密闭门，密闭门框墙制作常见的通病是：钢筋绑扎错误特别是防护密闭门内外侧钢筋颠倒、门开启方向错误，门框角钢预埋的位置和方向错误，角钢的锚固筋锚固不当，防护密闭门、密闭门的金属门框没有等电位连接，混凝土浇注振捣不密实等缺陷。监理人员主要控制为:1、检查钢筋、水泥、粗细骨料以及防护密闭门、密闭门，材料、设备的质量证书、准用证、生产许可证及有关试验报告.2、在门框墙定位放样时，监理人员仔细核对尺寸，重点对门框墙门前尺寸、开启方向的位置尺寸仔细审核。3、对防护密闭门、密闭门框的钢筋工程的隐蔽工程进行检查验收，重点检查钢筋骨架的尺寸、钢筋直径、间距、垂直度以及预埋件、管件的位置、方向等,均应符合设计要求或有关人防标准图集。门框墙制作铰页同轴度偏差应小于1mm，门框墙垂直度应小于6mm。4、钢筋配筋时，检查门槛的钢筋高度是否符合各种型式门的建筑高度，核对各种型式的门合页侧和闭锁侧的门框宽度能否满足开启的需要。5、防护密闭门门框钢筋绑扎时，检查门洞四角的内外侧是否配置了两根直径16mm的斜向钢筋，其长度应不小于1000mm6、门框墙钢筋绑扎、角钢门框固定后,检查安装方向和接地（等电位连接）是否正确。7、门框墙的混凝土浇筑时，监理人员旁站，督促施工单位连续浇筑和振捣密实。8、防护密闭门、密闭门安装前，检查各扇门的平整度和是否在运输贮存过程中受损，如有损坏影响密闭等使用功能的应禁止安装。9、门扇安装时，要求门扇钢框与钢门框贴合均匀，其不贴部分和间隙都应符合要求。检查上、下铰页同轴度的偏差。10、检查密封条安装质量、密封条接头搭接形式、固定牢固程度、压缩均匀程度，均应符合规范要求.二、防爆波悬板活门、胶管活门安装监理控制要点防爆波悬板活门、胶管活门俗称防爆活门，安装常见质量通病有：活门门框墙钢筋配制错误、活门嵌入深度不够、活门门轴侧太狭活门不能全部开启，活门安装质量不高等缺陷。监理人员主要控制为:1、在活门门框墙定位放样时,监理人员仔细核对尺寸，重点对门框墙门前尺寸、开启方向的位置尺寸仔细审核。2、对活门门框的钢筋工程的隐蔽工程进行检查验收，重点检查钢筋骨架的尺寸、钢筋直径、间距、垂直度等,均应符合设计要求或有关人防标准图集。3、活门门框钢筋绑扎时,同样也应检查门洞四角的内外侧是否配置了两根直径16mm的斜向钢筋，其长度应不小于1000mm其金属门框也应等电位连接.4、门框墙的混凝土浇筑时，监理人员旁站，督促施工单位连续浇筑和振捣密实。5、活门安装前应检查活门的质量，要求活门座与胶板粘贴牢固、平整，其剥离强度不小于0。5Mpa。6、悬板活门安装后、检查活门开启是否灵活、能否自行开启到限位座、且开口朝下，检查悬板关闭后与活门座胶板是否严密贴合。7、胶管活门安装后，检查门扇关闭后与门框贴合是否平整。三、防爆超压排气活门、自动排气活门安装工程监理控制要点防爆超压排气活门、自动排气活门安装常见质量通病是：活门的重锤不铅直、活门装反、活门关闭与胶板贴合不严密等缺陷。监理人员主要控制为：1、审查各种活门的生产许可证、质量保证书、合格证。2、对进场的活门进行外观质量检查。3、安装前检查土建留置的安装尺寸,是否与安装活门尺寸相符。4、安装时,监理巡视、督促施工单位按规范施工，重点检查门扇、活门盖等有胶板、胶条处的密封程度。5、安装完毕后，检查活门的位置标高、安装质量。四、进出工程管线的防护密闭工程监理控制要点进出工程管线的防护密闭工程指的是用于给水管、排水管、通风管、热水管、电缆等进出工程管线的防护密闭工程.这些管线安装时的通病是：管线在土建时没有予埋防护密闭短管或防护密闭短管制作予埋不正确,予埋管尺寸不符设计要求随意在防护密闭墙上开洞等缺陷。监理人员主要控制为:1、审查给排水、通风、电气等各专业进出工程的管线的防密处理的措施是否符合防密闭要求。2、在主体工程施工期间，监理人员审查施工单位预埋给排水、通风、电线电缆穿越防护密闭墙或密闭墙穿墙管的具体位置、标高、尺寸是否与设计相符。3、审查给排水、通风、电线电缆穿越防护密闭墙或密闭墙的密闭短管形式，是否符合设计要求，其预埋管的各尺寸是否符合要求，重点审查密闭肋材料、厚度高度，焊接质量、短管墙前露出墙面的尺寸等.4、要求预埋短管绑扎在主肋上，检查绑扎牢固。5、在混凝土浇筑时监理人员旁站，防止预埋短管移动和浇捣不密实。6、水、风、电专业设备安装时,对穿越防护密闭墙和密闭墙的管线进行旁站,要求按设计要求进行防护密闭处理。在防护密闭的填塞材料和抗力片必须符合设计和规范要求。(摘自:上海三维工程建设咨询有限公司高妹华)更多信息浅谈建筑消防设施的现状及应对措施的商榷坑道式人防工程大跨度洞室模筑砼施工总结充分整合民间资源着力提高救灾能力普通地下室加固改造防护标准的研究【推荐】【纠错】
