单位机房改造项目实施解决方案样本.doc

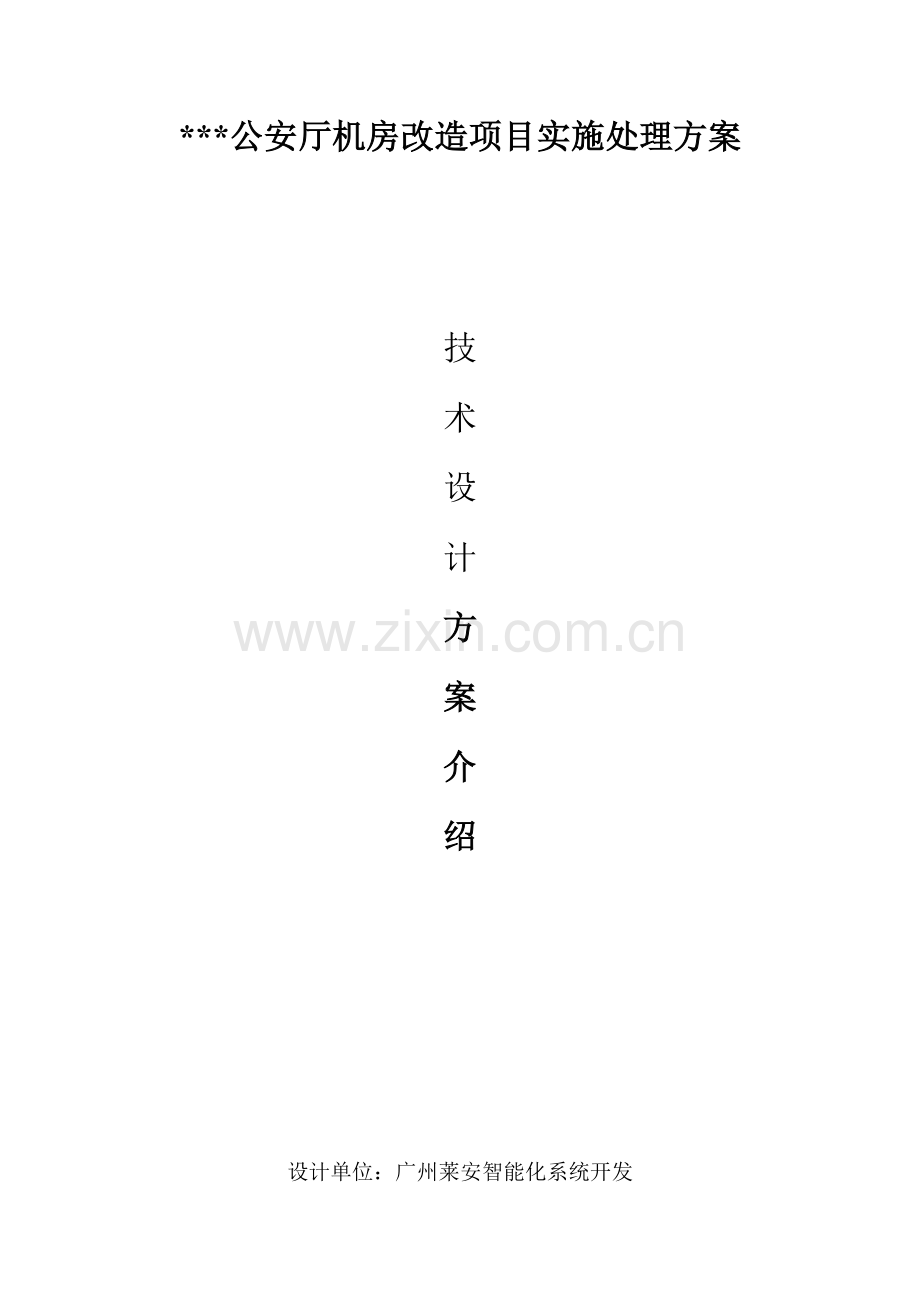

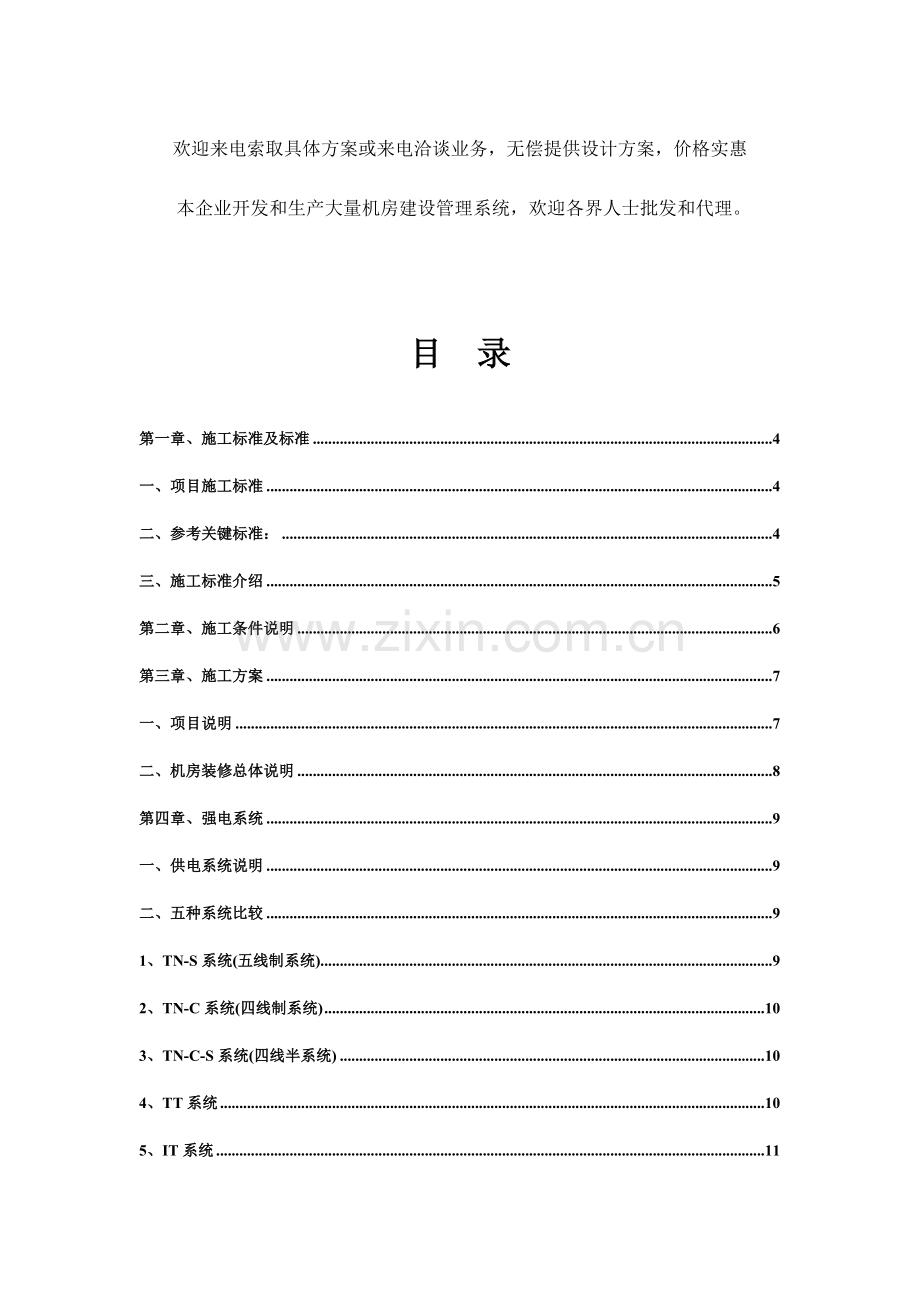

*公安厅机房改造项目实施处理方案技术设计方案介绍设计单位：广州莱安智能化系统开发欢迎来电索取具体方案或来电洽谈业务，无偿提供设计方案，价格实惠本企业开发和生产大量机房建设管理系统，欢迎各界人士批发和代理。目 录第一章、施工标准及标准4一、项目施工标准4二、参考关键标准：4三、施工标准介绍5第二章、施工条件说明6第三章、施工方案7一、项目说明7二、机房装修总体说明8第四章、强电系统9一、供电系统说明9二、五种系统比较91、TN-S系统(五线制系统)92、TN-C系统(四线制系统)103、TN-C-S系统(四线半系统)104、TT系统105、IT系统11三、电源布线标准11四、桥架安装注意事项：12五、强电施工要求13六、照明系统设计15第四章 防雷接地系统15一、接地工程15二、供电系统接地16三、电源系统过压保护16第五章 机房屏蔽施工17第六章 机房装修18一、机房装修标准18二、机房装修方案201、装修方案提议202、活动地板203、天花工程：234、墙面工程：235、玻璃隔墙工程：246、机房入口装修工程：25第七章 综合布线25一、线管线槽敷设25二、双绞线敷设26三、语音、KVM、监控、门禁等线缆敷设28四、配线架安装28五、信息插座安装29六、机柜安装29七、摄像机安装30第八章、光缆敷设施工31一、施工特点31二、光缆接继33三、光纤接续33四、光纤接续损耗35五、铜导线、金属护层和加强芯连接：351、铜导线连接352、金属护层和加强芯连接363、接头套管（盒）封合和安装：36六、光缆端接371、光缆终端连接方法372、光缆终端基础要求383、光缆测试39第九章、实施工具说明41一、强电、装修等工具41二、综合布线工具42第一章、机房改造项目施工标准及标准一、机房改造项目施工标准*公安厅机房改造标书竞标货物需求一览表；*公安厅机房建筑设计平面图等；二、参考关键标准：智能建筑设计标准GB/T50314-电子计算机场地通用规范GB/T 2887-电子计算机机房设计规范GB50174-93电子计算机机房施工及验收规范SJ/T3003-93通信局（站）电源系统总技术要求YD/T1051-通信用不间断电源-UPSYD/T1095-低压配电设计规范GB50054-95供配电系统设计规范GB50052-95建筑物防雷设计规范GB50057-94建筑和建筑群综合布线系统工程设计规范GB/T50311-建筑物和建筑群综合布线系统工程验收规范GB/T50312-建筑通用布线国际标准ISO/IEC11801：95建筑设计防火规范GBJ 16建筑电气设计规范JGJ/T 16-92火灾自动报警系统设计规范GB50116-98闭路监视电视系统工程技术规范GB50198-94安全防范系统验收规则GB308中国安全防范行业标准GA/T74-94光纤分布式数据接口网络标准ANSI FDDI/TPDDI三、机房改造项目施工标准介绍*公安厅*楼机房改造施工是在满足原有设备正常运行，内部装修同时进住情况下完成。施工工地环境复杂，施工人员众多，所以，施工过程必需充足注意以下施工标准：1、工程施工人员在取得甲方负责相关人员协调同意，并在施工方案上签字（盖章）后，方可进场施工。2、工程施工人员进场施工必需和监理部门、大楼保安部门保持高度协调，严格遵守施工现场相关管理要求。3、工程施工人员在施工作业过程应注意本身施工安全，第一次进场施工前必需接收一次安全教育，存在危险施工过程中必需戴好安全帽进行。4、工程当中使用主材必需有对应合格证，并经甲方相关部门验收合格后方能使用。5、施工过程必需充足考虑线路易维护性、扩展性，楼宇结构最小破坏性。6、施工完成本项目内容，必需经相关部门验收，签字方算完工。不然按该部门施工要求及客观情况至满意签字为止。第二章、机房改造项目施工条件说明1、此次项目为交钥匙项目。甲方须在本企业施工人员进驻清理现场前将施工现场内有价值物品、PC等提前清理出施工现场。2、施工用电：施工中均为小型电动工具，由本层装修临时挂设配电箱内自配漏电开关引接。3、施工协调：施工过程中，甲方、监理方需派专员到施工现场配合，协调工作，以发觉问题立即指出处理。4、动力安排：施工期间所需劳动力均能满足要求。5、仓储场所：甲方需提供一间有门房间作为工具、材料临时堆放仓库。6、交通运输：全部施工工具、材料直接运到施工工地。第三章、机房改造项目施工方案一、机房改造项目说明此次项目施工方案涵盖下述多个方面：机房总体布局和设计。机房建设材料和设备选型和购置，包含：防静电地板、金属天花、机房照明灯具及墙体材料等。屏蔽工程：墙体钢结构处理，天地墙之间衔接及接地。装饰工程：包含机房地面、墙体、顶棚处理；活动地板铺设；天花安装；玻璃隔断；门窗、墙壁处理工程等。供配电及照明工程：UPS、输出配电柜及配电管线、机房照明、应急照明等。综合布线部分信息点为：计算机数据（338个点）、语音（71个点）、KVM（84个点）、门禁（5个点）、监控线路（6个点）、投影仪（1个点）、新敷光缆及原光缆迁移熔接（876个点）等部分，采取暗装布线方法。二、机房装修总体说明我们依据信息中心责任人提供设计思想和本企业经验，和关键设备功效及系统之间有机联络，机房布局思想简述以下：计算机机房布局依据甲方建筑结构和承重能力，合理设计。整个机房按功效进行分区：办公区、值班区、主设备区、主控区、消防区、监控区和动力电源区。设备间采取铝塑板包边玻璃隔断，隔声、隔热、防火、防潮并能降低尘埃附着。布局根据各类辅助设备和计算机设备联络紧密程度，以主机房为中心向外围辐射方法来进行，同时进行屏蔽处理。设备间要求外界干扰小，可设单独门禁，只有工作人员或授权人员才可进入。第四章、强电系统一、供电系统说明供电系统通常分为以下五种及区分以下：（1）、TNS系统：A、B、C、N、PE。（2）、IT系统：A、B、C、阻抗（3）、TNC系统：A、B、C、PEN、N、PE（4）、TT系统：A、B、C、N。（5）、TNCS系统： A、B、C、PEN。 二、五种系统比较 1、TN-S系统(五线制系统) 三根相线(A、B、C)、一根中性线N及保护线PE正常工作时PE不展现电流,设备外露可导电部分不展现对地电流,在事故发生时易切断电源,操作安全;电磁适应性强。费用较贵环境较差场所,数据处理、精密检测装置等供电系统。2、TN-C系统(四线制系统) 三根相线及PEN线(将TN-S中PE和N合并) 结构简单,也能达成安全操作(选择合适开关保护装置和足够导线截面)价格廉价 当三相负荷不平衡或仅有单相用电设备时,PEN线上有电流 中国普遍采取。3、TN-C-S系统(四线半系统) 三根相线及TN-C中末端PEN线分为PE和N线且分开后就不许再合并。 价格廉价、系统安全、电磁适应性强 线路末端环境较差场所或数据处理等设备供电系统4、TT系统 三根相线、一根中性线;电力系统直接接地且设备外露可导部分采取各自PE线接地 磁电磁适应性好 电力系统接地电阻和PE电阻很小不足以断开数千瓦用电设备保护装置电源,操作不安全 小负荷系统或采取残余电流开关作保护装置后可用于大负荷系统5、IT系统 三根相线、电力系统经高阻或不接地、设备外露可导部分经各自PE线接地.,必设单相接地检测装置 当一相接地时仍能正常工作,电磁适应性较强 若两相接地时就很危险 煤矿及厂用电等期望尽可能少停电系统三、电源布线标准1、配电柜内开关采取梅兰日兰品牌，熔断电流分别为10-100A，充足考虑UPS充放电时负载冲击电流。2、 配线按国家标准采取上顶式金属桥架走线方法，严格用标准接头、连接件进行铺设。四、桥架安装注意事项：桥架宽度选择时应留有一定充裕量，方便以后增加电缆时备用，其初始填充率视电缆散热要求及可能增容情况通常在4060%左右。多层桥架安装时，其层次排列应为弱电控制电缆在最上层，其次是通常控制电缆、低压动力电缆、高压动力电缆等。当电力电缆和控制电缆较少时，可用同一电缆桥架，但中间应用隔板将两种电缆隔开。桥架在水平敷设时，桥架之间连接端应尽可能设置在跨距1/4处。水平走向桥架每隔2米左右固定一下，垂直走向每隔1.5米左右固定一下。 桥架装置应有可靠接地，如利用桥架作接地干线。应将每段桥架端部用16mm2软铜线联接（并联）起来，并和接地干线相通，长距离桥架应每隔30-50米接地一次。为避免因热胀冷缩引发桥架轴向改变量，对长距离安装直线段桥架应每隔80米设置一伸缩节。UPS 接线端采取多股铜芯线连接，预防和其它用电器混用。接线严格并用颜色线区分，只准在端头接线。进线为三相五线制。UPS供电回路和通常市电回路区分，充足考虑备份。三相负载不平衡度不超出20%，零、地电压小于2V。UPS插座和市电插座须有显著区分标示。UPS、市电插座（供电脑用）零线、地线布线时须和其它市电分开。五、强电施工要求委员会制订相关施工及验收规范实施。1、垂直主干线槽需使用镀锌金属线槽。2、垂直主干线槽应和地面保持垂直，垂直度每米偏差不超出3mm，每段线槽须有3个或以上固定点，固定点之间距离应在1.5米左右,要求能稳固线槽。3、水平主干线槽需使用金属喷塑线槽，安装时应保持平直，水平度每米偏差不超出2mm； 水平线槽须用吊架固定，安装应保持垂直、整齐、牢靠、无歪现象，吊架间距为1.5米左右； 线槽、线管应保持良好电气连接，并做好接地连接；接地电阻不宜大于 2欧姆；槽及管未端处毛刺须处理掉，以免未来放线时损坏线缆外套。线槽内线填充量不应超出70%线槽。4、水平电缆敷设：在敷设电缆之前，先检验全部管槽是否已经完成并符合要求；查对电缆规格和型号；在管理穿线时，要避免电缆受到过分拉引，每米拉力不能超出7千克，必需时可在管内加少许滑石粉以降低线缆和管内壁之间磨擦；水平线槽中敷设电缆时，电缆应顺直，尽可能避免交叉；布放线缆时不能伤保护套和踩踏线缆；水平线缆在输出口处预留存30-50cm；对于有安装天花区域，全部水平线缆敷设工作必需在天花施工前完成；全部线缆不应外露。5、电源主干建设依据贵单位所提需求及本企业技术人员实地现场勘察，对机房动力电源主干线路需重新铺设。具体实施以下：从UPS总配电房到主设备区，敷设两对主干电缆到各机柜，控制通断分别由梅兰日兰断路器来控制。（说明：一路主干电缆为现在用UPS供电电源，另一路主干电缆为备用，便于以后扩容）每个机柜主、备电缆全部由梅兰日兰断路器分别控制，最终由总电源开关分别控制，具体方案请看电源原理图。六、照明系统设计（1）灯具选择：机房区照明灯具采取嵌入入式吸顶灯具，采取欧普节能灯管。该灯具镇流器为电子整流器，含有效率高，开启快优点。（2）灯具安装：将灯具吊挂在吊顶上顶部，其底平面和吊顶面共面。（3）应急照明部署于正常照明灯具之中，由UPS电源供电，可基础确保机房区正常工作。（4）机房区域照明灯采取开关控制。第四章 防雷接地系统一、接地工程在中心机房安装一个聚集排于机房防静电地板之下，此聚集排直接接地，机房内全部用电设备及金属器件均应用多股铜芯线和之进行等电位相连。实施联合接地体，立即大楼建筑防雷地和聚集排进行联接为一个联合接地体，这么接地阻值将小于1.5W，而且不会发生反击现象。达成真正意义上防雷效果。二、供电系统接地供电系统接地是我们平时所熟悉接地，但我们自觉或不自觉视为唯一接地，往往认为电源已接地其它就可不接地，从而忽略诸地间相互关系，不计较接地功效要求和参数要求，造成认识上轻视造成问题出现。在此我们设计在进行机房动力电源线路重新敷设时，将其接地和大楼联合接地体相连接。这也是实施MEB方法一个前提条件。三、电源系统过压保护依据需求安装一台电源英国FURSEESP-415防雷器对UPS进行防护。第五章 机房屏蔽施工计算机机房电磁屏蔽工程是一项复杂、慎重建设, 技术要求高，建设投资大，稍有不慎，便不会达成预期效果。为了确保机房屏蔽效果，同时兼顾经济标准，我们提议在机房做以下屏蔽工作。计算中心机房吊顶为轻钢龙骨铝扣微孔吸音板，墙面内为铝塑板，地面为防静电地板，在施工中将它们全部做导电连接，集中接地。这么实际上相当于给整个机房加装了一个屏蔽罩，使机房含有一定屏蔽效果，并为以后需要完全屏蔽时做好准备。第六章 机房装修一、机房装修标准计算机机房墙体要采取防火隔断墙，周围均要进行防潮、保温处理。墙壁表面要采取塑铝板、彩钢板或其它性能好防静电材料进行贴面。计算机机房应采取防尘方法。机房在入口处设换鞋间（柜）。计算机机房内铺设电缆、设备较多，必需注意机房消防安全，严格控制建筑物耐火等级。全部材料防火等级全部应选为A级或B1级。尘埃二次飞扬，对计算机机房内空气洁净度影响较大，所以装饰材料应选择不易积灰、不易起尘、易于清洁、防火保温饰面材料，同时注意该材料不应产生眩光。计算机机房地面最好采取质地硬、不易起尘、防静电材料。如选择水泥地面，其表面必需光滑，水平度好，并涂防静电漆。计算机机房内铺设钢化地板，地板平整度必需确保每米小于2毫米。防静电地板下面空间不仅要铺设电缆，而且要兼作空调静压箱，其高度通常为300-350mm。为了避免电缆移动时地面起尘或划破电缆，地面和四壁应平整而耐磨。防静电地板板厚公差0.2mm以内；常温常湿下地板绝缘电阻应大于100K，小于100M；地板分散载荷15000-35000N/M2；集中荷载3000-7000N/M2。机房天花选择铝合金微孔天花，顶棚上面应留有300500mm高度空间。当顶棚上面作为空调回风静压箱时，要求静压箱内有较高洁净度，其内表面要光滑，平整度好，刷防静电漆并敷设保温材料。机房内全部管道全部应进行防锈处理，全部线缆全部用钢制桥架、钢管或金属软管保护。二、机房装修方案1、装修方案提议依据以上机房装修标准，设备间装修方案提议以下：工作间扩大区地板工程：机房区地面首优异行基层清理。安装无边防静电地板600X600。无边防静电地板沿墙收边处理。设备间出口踏步台阶及收边处理。2、活动地板活动地板在计算机房中是必不可少。机房敷设活动地板关键有两个作用：首先，在活动地板下形成隐蔽空间，能够在地板下敷设电源线管、线槽、综合布线、消防管线等和部分电气设施（插座、插座箱等）；其次，因为敷设了活动地板能够在活动地板下形成空调送风静压箱。另外，活动地板抗静电功效也为计算机及网络设备安全运行提供了确保。活动地板种类较多。依据板基材、材料不一样可分为：铝合金、全钢、复合木质刨花板等。地板表面则粘贴抗静电贴面（有进口和国产区分）。活动地板不一样选择直接影响机房档次。不一样质量地板使用后，机房效果大不一样。抗静电地板安装时，同时要求安装静电泄漏系统。铺设静电泄漏地网，经过静电泄漏干线和机房安全保护地接地端子封在一起，将静电泄遗漏。贵厅信息中心机房活动地板敷设高度为0.350.40米，活动地板安装过程中，地板和墙面交界处，活动地板需正确切割下料。切割边需封胶处理后安装。地板安装后，用铝塑板踢脚板压边装饰。铝塑板踢脚板和铝塑板玻璃隔墙相互衬托，协调一致，效果极佳。机房设计采取下送风方法。楼地面必需符合土建规范要求平整度。地面最好采取水磨石地面，如地面抹灰应达成高级抹灰水平；而且地面需要进行防尘处理。通常在地板下墙面、柱面、地面均刷涂防尘漆一遍，全部水泥面均经刷漆处理，达成不起尘作用，从而确保空调送风系统空气洁净。信息中心机房采取德国KITOZER（开拓者）无边防静电地板。KITOZER（开拓者）产品质量稳定，在中国产销量及影响均较大。抗静电活动地板性能、特点：活动地板关键由两部分组成。A）抗静电活动地板板面；B）地板支承系统，关键为横梁支角（支角分成上、下托，螺杆能够调整，以调整地板面水平）。地板规格关键为600*600毫米。活动地板是易于更换。用吸板器能够取下任何一块地板。地板下面管线及设备维护保养及修理是极其方便。活动地板是灵活。当其中某一部分需要改变，如增加新机柜，其扩展极其方便。如需调整地板高度可任意调整。活动地板是牢靠，稳定，紧密。这是毫无疑问。而且我们所推荐KITOZER（开拓者）地板和钢地板恰恰含有这些优点。活动地板安装工艺能够确保地板严密和稳定。调整好不会有响动和摇摆，也没有噪音。至于防鼠，则应在围护结构上处理，尽可能不留孔洞。有孔洞如管、槽，则要作好封堵，要绝对保持围护结构严密。活动地板安装一定要做到很严密，表面平整。这取决于两个方面。一是活动地板本身精度，二是安装工艺和质量。我企业安装KITOZER（开拓者）地板，给人以高级、豪华印象。地板系统确实能够承受较高压力碾压。在高压力下有很好连续性。这是因为地板本身承载能力大和板面硬度高和稳定性好。活动地板有专用通风地板。通风地板是单独加工，钢结构。走线地板加工后全部对应地套装塑料出线口，在线口内走线。另外，KITOZER（开拓者）无边防静电地板阻燃性能和系统电阻率均满足国家相关标准，并经过了权威检测部门检测，有国家认可检测汇报。3、天花工程：吊筋安设-将天花专用镀锌套丝钢枝用M6膨胀螺栓固定在楼板底。龙骨安装-在顶棚标高位置弹出水平线，各专业均按此标高线进行管线预埋施工。选择轻钢主龙骨，每隔1.2m敷设1根，每根上设4-5个吊挂点，吊点间距为1-1.2m。主骨下吊挂三角型副骨，每隔0.6m敷设一根。先将吊杆和主龙骨安装完成后，再依次安装次龙骨，轻钢龙骨顶棚在大面积施工前，应先做一样板间，对顶棚起拱度、灯槽洞口结构处理，分块及固定方法等经试装并经判定认可后方可大面积施工。4、墙面工程：机房窗位密封玻璃封堵。机房墙体基层清理（水泥沙浆抹平）。机房区墙面防潮处理。主机房墙面采取彩钢板装饰（工艺要求：轻钢龙骨搭架、保温材料填充）。其它区域采取刷优质水性墙底漆1遍和刷墙面乳胶漆2遍。5、玻璃隔墙工程：贵厅信息中心机房隔墙推荐采取不锈钢板饰面玻璃隔墙。玻璃隔墙在机房中关键作用是显而易见。能够说，没有哪个稍具规模机房里没有玻璃隔墙。最初玻璃隔墙是在木隔墙上安装固定玻璃窗，然后在八十年代早期大量采取铝合金玻璃隔墙。九十年代早期钢化玻璃隔墙在机房中得到了广泛应用。这种隔墙配合以不锈钢无框自由门，采取12毫米厚防火玻璃，安全、牢靠，壮观气派，透视效果极好，衬托了机房宏观形象。玻璃隔墙优点确立了它在机房中地位。多年来，我们在玻璃隔墙饰面中又广泛采取了高级铝塑板做饰面。因和墙面协调一致，宏观效果极好。贵厅信息中心机房中大量地采取玻璃隔墙。为安全起见，使用20mm厚防火玻璃。6、机房入口装修工程：机房入口安装防火玻璃门第七章 综合布线一、线管线槽敷设按协议要求采取镀锌线槽、线管为主辅助布线，线槽、线管铺放以既流水，又平行施工方案，即工序流水，人员平行施工施工模式,既省时间又提升效率。1、线管敷设时，要考虑以后线路维护 、检修方便，转弯角度应大于90度，在路径上转弯角不能多于两个，不许可有S弯，办公室内路线应全能够在走廊穿线、换线，部分路径上转弯多于两个或直线距离超出30米时，应安装转线盒。2、走廊明装线管应吊线锤安装并保持平直，水平度每米偏差不超出2MM，垂直线管（线槽）应和地面保持垂直，垂直度每米偏差不超出3MM（在没有参考物安装情况下）。3、为使线槽线管安装牢靠稳妥，线管固定方法不能用水泥钉或射钉锤射，必需采取膨胀钉或膨胀胶加垫片缧丝紧固。4、线管应保持良好物理连接，杜绝信息数据线和市电等强电同一线管适用，施工当中应考虑保持相对距离。5、全部线管安装应考虑美观、隐蔽、结构合理。6、在吊装走廊线管过程中，如有钻中暗埋线管，绝不许可装膨胀钉，必需改道拐偏装管。7、在静电地板下安装线槽，应固定牢靠、稳固，保持横平竖直，水平高度应和静电地板面保持恒定。8、线槽之间连接要吻合、紧密，并用铜导线进行电气连接。二、双绞线敷设1、开始敷设线缆之前须确定信息插座位置，并确定该插座是数据、语音或KVM等。2、水平线槽中敷设电缆时，线缆应顺直，尽可能避免交叉，进出线槽处及转弯处线多者在距离11.5m应进行绑扎。3、在线缆敷设时，应注意牵引拉力不宜过大过猛，要求牵引拉力适宜，牵引节奏缓解。对于线缆芯线为0.5mm线径、4对对绞线对称电缆时牵引拉力应不超出110N，如线缆芯线为0.4mm线径4对对绞线对称电缆时牵引拉力不超出70N。4、在线管内穿线，为避免线缆受到过分拉伸，应采取铁线穿线牵带电缆，不能出现打折现象。5、全部线管转弯接头，在未穿完管内电缆并在测试经过情况下，不得拧紧牢靠。6、线缆敷设完成，机距必需安装就位，并对线缆进行整理，按编号次序每24根绑扎成一束。7、水平线缆在区域跳线架处应留最少2m长度，信息插座盒端应留最少30cm线缆。8、水平线缆敷设时两端应做好标签，填写好放线统计本，和原施工图纸有变动应立即标改，并保持和电子文档图对应。三、语音、KVM、监控、门禁等线缆敷设1、语音、KVM等线缆敷设应以集中定点辐射，监控线缆以集中供电方法敷设，方便以后检修维护，而且机距至用户终端中间线缆应不许可有接头。2、语音线缆和网络双绞线应同一线管敷设，门禁和监控视频控制供电电缆可合一线管，相互间线管应保持25cm以上距离。3、语音信息插座终端应不少30cm线长，门禁、监控线缆终端至天花板下预留最少100cm长度。4、全部语音、KVM、监控、门禁线路布线完成，应经测试确定完好后才回补管道。四、配线架安装1、全部语音、数据分跳线和光纤跳线应安装在19机柜内，机柜中下方应预留300mm空间，在端卡接前必需检验标签编号是否正确。2、在机架中打线（卡线）时，6类线非扭绞长度不得大于10mm。3、剥除光缆、6类线缆护套时采取专用开线器，不得刮伤绝缘层，线缆芯线不得产生伤痕或断接现象。4、接线完成后应立即做好打线统计，并做好配线架内电话、数据线及光缆区域色标及编号标签。五、信息插座安装1、信息插座依据图纸要求进行定位。2、由吊顶或静电架空地板内到信息插座线缆应穿线管加以保护。3、墙上安装信息口应距地面30cm或和照明用电插座同高，并相距2040cm以上。4、本工程中六类RJ45信息口按标书要求其连接需遵从六类布线标准。5、信息插座底盒安装完成并敷设完线缆后，不宜立即装上面板，应在墙面装修完成，装修验收后装上，以保持面板整齐。6、根据布线系统平面图在面板上做好信息插座编号，并和电子文档图对应。六、机柜安装1、机柜台安装位置应符合设计要求，间距适中，便于工作人员安装和施工；2、底座安装应牢靠，应按设计图防震要求进行施工；3、机柜安放应竖直，柜面水平，垂直偏差不大，水平偏差小于3mm，机柜之间缝隙小于mm；4、机台表面应完整，无损伤，螺丝坚固，每平方米表面凹凸度应小于mm；5、机内接插件和设备接触可靠；6、机内接线应符合设计要求，接线端子多种标志应齐全，保持良好；7、台内配线设备，接地体，保护接地，导线截面，颜色应符合设计要求；8、全部机柜应设接地端子，并良好连接接入大楼接地端排。七、摄像机安装1、安装摄像机前作下列检验：将摄像机逐一加电检测和粗调，在摄像机处于正常工作状态后，再进行安装检验摄像机镜头是否配套完好检验摄像机在防护罩内紧固情况检验摄像机、镜头和支架安装孔径位置2、在搬动、架设摄像机过程中，不应打开镜头盖。3、在带电设备周围架设摄像机时，应确保足够安全距离。4、摄像机应牢靠，稳固地固定在底座或构筑物上。5、从摄像机引出电缆宜留有约1M富余量，以不影响摄像机转动。不得用电缆插头和电源插头去承受电缆自重。6、先对摄像机进行初步安装，随即加电试看、细调、应调整好摄像机方位，检验各项功效是否完好，观察监视区域是否覆盖和图像是否清楚，认为符合要求再进行固定。第八章、光缆敷设施工一、施工特点光缆因为是以二氧化硅为住要成份石英光导纤维制成，它不一样于电缆中铜心导线，这对于安装敷设施工全部有亲密关系。机械强度：因为光纤是由玻璃纤维制成，所以在实际利用时，要求光纤在制造和敷设过程中，应含有一定机械强度，以确保其不会断裂。不过光纤直径很细，且性能较脆弱，轻易断裂，假如其表面有伤痕，光纤断裂现象有可能发生，从而降低光纤机械强度。为了确保光缆施工质量，需要注意以下要求：1、光缆弯曲时不能超出最小曲率半径。在安装敷设完工后，许可最小曲率半径应大于光缆外径15倍；在施工过程中因为客观原因，达不到上述要求时，不应小于光缆外径20倍。而电缆弯曲时最小曲率半径是以电缆直径为40mm为界，小于40mm为电缆外径15倍大于40mm为电缆外径20倍。2、光缆敷设时张力、扭转力和侧压力均应符合设计篇中相关章节要求。要求布放光缆牵引力应不超出光缆许可张力80%，瞬时最大牵引力不得大于光缆许可张力。关键牵引力应加在光缆加强构因为光缆光纤在牵引敷设时，不能直接承受拉力，其最小伸长率只相当于0.5%；电缆中铜心导线最小伸长率因线径粗细而有区分，0.4mm线径导线最小伸长率为大于或等于10%；0.5mm线径导线最小伸长率为大于或等于15%，这说明铜心导线能够承受一定拉力。3、在施工敷设中，应避免光缆受到外界冲击力和重物碾压，不得使光缆变形或光纤受损，不然将会使光学特征发生改变。假如发觉光缆有变形可能时，应对其护套进行检验，必需时要对光缆密封性能和光纤衰减特征等进行测试。如光缆不符合要求，不应在工程中使用。二、光缆接继光缆接续包含光纤接续，铜导线（如光电组合光缆时）、金属护层和加强芯连接，接头套管（盒）封合安装等。在施工时应分别按其操作规程和技术要求实施，具体内容以下：三、光纤接续现在光纤接续通常采取融接法，为了降低连接损耗，在光纤接续全过程中应采取质量监视。（1）在光纤接续中应严格实施操作规程要求，以确保光纤接续质量（光纤接续采取熔接法为例）。（2）使用光纤熔接机时，严格遵守厂家提供使用说明书及要求，每次熔接作业前，应将光纤熔接机相关部位清洁洁净。（3）在光纤熔接前，必需将光纤端面按要求切割，务必合格，才能将光纤进行熔接。在光纤接续时，应按两端光纤排列次序，一一对应接续，不得接错。（4）在光纤接续全过程，尤其是使用光纤熔接机缺乏接续质量检验功效，或有检验功效但不能确保光纤接续质量时，应在接续过程中借用专用设备进行检测，务必使光纤接续损耗符合要求要求。（5）熔接完成并测试合格后光纤接续部位，应立即做增强保护方法。现在增强保护有热缩管法、套管法和V型槽法。较常见是热缩管法，采取热缩管法加强法保护时，要求加强管收缩均匀，管中无气泡。（6）光纤接续全过程中光纤护套、涂层去除，光纤端面切割制备，光纤熔接，热缩管加强保护等施工作业，应连续完成，不能任意中止，使光纤接续程序完整而正确实施，确保光纤接续质量优良。（7）光纤全部连接完成后，应按下列要求将接头固定和光纤余长收容盘放：1）光纤接续应按次序排列整齐，部署合理，并应将光纤接头固定，光纤接头部位应平直安排，不应受力。2）依据光缆接头套管（盒）不一样结构，按工艺要求将接续后光纤收容余长盘放在骨架上，光纤盘绕方向应合理，松紧适度。3）余长光纤盘绕弯曲率半径应大于厂家要求要求，通常收容曲率半径不应小于40mm。光纤收容余长长度不应小于1.2m。4）光纤盘留后，按次序收容，不应有扭绞受压现象。应用缓冲材料压住光纤形成保护层，并移放入接头套管（盒）中。5）光纤接续两侧余长应贴上光纤芯标识，方便以后检测备查。（8）光纤接续损耗值应符合设计要求和下表要求。四、光纤接续损耗光纤类别和光纤损耗 多模光纤接续损耗(dB) 单模光纤接续损耗(dB)平均值 最大值 平均值 最大值光纤接续方法 熔接法 0.15 0.3 0.15 0.3机械接续法 0.15 0.3 0.2 0.3五、铜导线、金属护层和加强芯连接：铜导线、金属护层和加强芯连接应分别符合以下各自技术要求。1、铜导线连接1）如光缆内有铜导线时，铜导线连接方法能够采取绕接、焊接或接线子连接多个，有塑料绝缘层铜导线应采取全塑料电缆接线子接续。2）铜导线接续点应距离光缆接头中心10cm左右，许可偏差610m m。有几对铜导线时，可分两排接续。3）对远供用铜导线，在接续后应检验铜导线接续是否良好。2、金属护层和加强芯连接1）光缆接头两侧综合护套金属护层（通常为铝护层）在接头处按设计要求处理。铝护层接（引）线是在铝护层上沿光缆轴向开一个2.5cm纵口，再拐908弯开1cm长，呈L状口，将连接线端头卡子和铝护层夹住并压接，再用聚氯乙烯胶带绕包固定。2）加强芯是依据需要长度截断后，再按工艺要求进行连接。通常是将两侧加强芯（不管是金属或非金属材料）断开，再固定在金属接头套管（盒）上。加强芯连接方法和在接头盒上一样用压接，要求固定可靠。3、接头套管（盒）封合和安装：（1）光缆接头套管封合应按工艺要求进行。如为铅套管封焊时，应严格控制管内温度，封焊时应采取降温方法，要确保光纤被覆层不会受到过高温度影响。（2）光缆接续和封合全部完成后，应测试和检验有没有问题，并作统计备查。如需装地线引出时，应注意安装工艺必需符合设计要求。六、光缆端接1、光缆终端连接方法光缆终端通常全部在设备上或专制终端盒，在设备上是利用其装设连接硬件，如耦合器、适配器等器件，使光纤相互进行连接。终端盒则采取光缆尾纤和盒内光纤连接器连接。这些光纤连接方法全部是采取活动接续，分为光纤交叉连接（又称光纤跳接）和光纤相互连接（简称光纤互连，又称光纤对接）两种。（1）光纤交叉跳线连接是一个以光缆终端设备为中心，对线路进行集中和管理设施。目标是为了便于线路在需要调整时，通常采取两端均装有连接器光纤跳线或光纤跨接线，按标准要求，它们长度全部不应超出10m。在终端设备上安装耦合器、适配器或连接器面板进行插接，使终端在设备上输入和输出光缆相互连接，形成完整光通路。（2）光纤相互连接光纤相互连接简称光纤互连，又称光纤对接，它是较常见光纤连接方法，有时也可作为线路管理使用。它关键特点是直接未来自不一样光缆光纤，比如分别是输入端和输出端光纤，经过连接套箍相互连接，在中间无须经过光纤跳线或光纤跨接线连接。所以，假如不是考虑对线路进行常常性调整工作时，当要求降低光能量损耗，常常使用光纤互连模块，所以光纤相互连接光能量损耗远比光纤交叉连接要小。这是因为光纤相互连接中光信号只经过一次插接性连接，而在光纤交叉连接中，光信号需要经过两次插接性连接，且有一段跳线或跨接线损耗。二者相比，各有特点和用途，光纤交叉连接在使用时较为灵活。但它光能量损耗会增加一倍。光纤相互连接是固定对应连接，灵活利用性差，但其光能量损耗较小。这两种连接方法所用连接硬件，全部有用作插接连接器光纤耦合器（如SC耦合器）、固定光纤耦合器光纤连接器面板或嵌板等装置，以其它附件。另外，还有识别线路标志，这些全部是在光缆终端处必需含有元器件。2、光缆终端基础要求（1）在光缆终端设备机房内，光缆和光缆终端接头部署应合理有序，安装应安全稳定，其周围不应有可能损害它外界设施，比如热源和易燃物质等。（2）为确保连接质量，从光缆终端接头引出尾巴光缆或单芯光缆光纤所带连接器，应按设计要求和要求插入光纤配线架上连接硬件中。如临时不用光纤连接器，能够不插接，但应在连接器插头盖上塑料帽，以确保其清洁洁净。（3）全部光纤接续处（包含光纤融接和机械接续）全部应有切实有效保护方法，并要求妥善固定可靠。（4）光缆中铜导线应分别引入业务盘或远供盘等进行终端连接。金属加强芯、金属屏蔽层（铝护层）和金属铠装层均应按设计要求，采取接地或终端连接。要求必需检验和测试上述方法是否符合要求。（5）光纤跳线或光纤跨接线等连接器，在插接入适配器或耦合其前，应确保其洁净才能插接。并要求耦合器两端插入ST连接器端面在其中间接触紧密。（6）在光纤、铜导线和连接器面板上均应设有醒目标标志。标志内容应正确无误、清楚完整（如序号和光纤用途等）。3、光缆测试现在，光缆传输系统全部采取标准类型光纤、发射器和接收器。对光缆进行测试项目较多，其中对光纤损耗进行测试是关键，其目标是要知道光信号在光纤路径上传输损耗情况，方便深入提升传输质量。光信号是光纤路径一端发光二极管（LED）光源所产生（对于多模光缆，如是屋外单模光缆是由激光源产生），这个光信号由它发送端，从光纤路径一端传输到另一端时，经历了相当长光纤路径，会有一定光能量损耗。这个光能量损耗决定于光纤本身长度和传输特征，且和连接器数量和接续多少相关。当光纤损耗值超出某个标准要求程度值后，表明这条光纤路径有缺点。所以，在施工完成后，对光纤进行测试，有利于检验光缆施工质量，方便立即处理问题。1）为了有利于在收发两端均可进行测试，要装备有两个光纤损耗测试仪，分别在测试光纤两端，用作测试光纤传输损耗。2）为了便于在两个地点立即联络，两处测试操作人员之间，应有没有线电话（或有线电话）相互联络进行通话。3）两处测试，各需一条光纤跳线，用来使光纤损耗测试仪和光纤路径之间连接。4）劳动保护用具，比如眼镜，测试人员在操作时必需戴上，以保护眼睛不会受损。5）对光缆每条光纤进行逐条测试，按公式计算光纤损耗值作为综合布线工程原始损耗，并认真统计在案，方便以后查考。第九章、实施工具说明一、强电、装修等工具在本工程中，关键使用机械为小型交流电焊机、三脚轧头钳作台、弯管机、水准仪、电动切割机、测试仪.配电箱等设备。每个施工小组配置三脚轧头钳作台、弯管机、水准仪。小型交流焊机、电动切割机、冲击钻和配电箱统筹安排。每个施工人员配置板手、钳子、打线刀 .螺丝刀等常见工具一套。关键设备全部有备件，一旦损坏，立即使用备件。这些设备随安装企业进场。估量制作预制场地约需50m2,材料堆放场地，工地办公室1间，储存室1间。二、综合布线工具仪器：光纤融接机、光功率机、OTDR、FLUKE DSP-4300、光笔。常见工具：工具名称 型号规格 单位 数量
