资源描述
湖南朋泰高新材料有限公司
Hunan Pengtai Hi-tech Materials Co., Ltd.
天然硅酸镁铝矿物凝胶--分子式：MgAl2SiO6 Natural Inorganic Gel of Magnesium Silicate
联系人：李主任 有问题可咨询18975155987 免费为您解答
一、硅酸镁铝在腻子，砂浆，涂料中起的作用：防沉，增稠，触变，润滑。
二、 硅酸镁铝起悬浮作用的机理：硅酸镁铝在水介质中形成“卡片宫”式的缔合网络结构，在已形成的缔合网络结构体系中，该体系非常的稳定，可对于体系中的固体颗粒，乳液和气体产生稳定、有效而均质的托举和悬浮，防止它们因重力作用而下沉。从而体现出硅酸镁铝独特而优异的防沉性能。
三、 硅酸镁铝在涂料中起触变作用的机理：
如果对上述问题体现施足够大的剪切力，则卡片宫式缔合网络结构被打破，导致体系粘度大幅降低，流动性变好，如果停止施加外部剪切力，体系则可逆转，循环往复，随需而变。

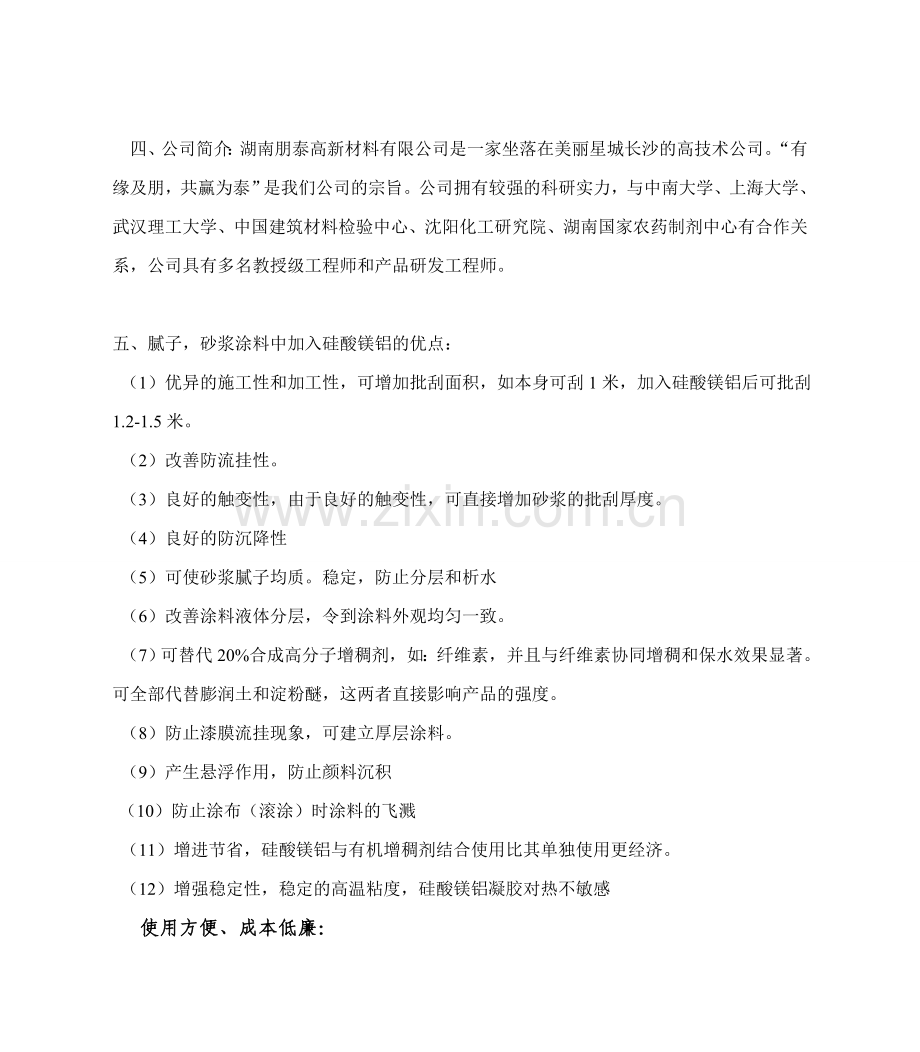

四、公司简介：湖南朋泰高新材料有限公司是一家坐落在美丽星城长沙的高技术公司。“有缘及朋，共赢为泰”是我们公司的宗旨。公司拥有较强的科研实力，与中南大学、上海大学、武汉理工大学、中国建筑材料检验中心、沈阳化工研究院、湖南国家农药制剂中心有合作关系，公司具有多名教授级工程师和产品研发工程师。
五、 腻子，砂浆涂料中加入硅酸镁铝的优点：
（1）优异的施工性和加工性，可增加批刮面积，如本身可刮1米，加入硅酸镁铝后可批刮1.2-1.5米。
（2）改善防流挂性。
（3）良好的触变性，由于良好的触变性，可直接增加砂浆的批刮厚度。
（4）良好的防沉降性
（5）可使砂浆腻子均质。稳定，防止分层和析水
（6）改善涂料液体分层，令到涂料外观均匀一致。
（7）可替代20%合成高分子增稠剂，如：纤维素，并且与纤维素协同增稠和保水效果显著。
可全部代替膨润土和淀粉醚，这两者直接影响产品的强度。
（8）防止漆膜流挂现象，可建立厚层涂料。
（9）产生悬浮作用，防止颜料沉积
（10）防止涂布（滚涂）时涂料的飞溅
（11）增进节省，硅酸镁铝与有机增稠剂结合使用比其单独使用更经济。
（12）增强稳定性，稳定的高温粘度，硅酸镁铝凝胶对热不敏感
使用方便、成本低廉：
一般涂料中，每吨涂料只需添加该产品3-5公斤的比例，通常每吨硅酸镁铝可生产200吨涂料，尤其适用于生产高中档涂料，一般常与羟乙基纤维素（HEC）、合成类乳液增稠剂等配合使用
六、 使用方法：（两种）
（1）在研磨的最后阶段加入
（2）低剪切体系可使用预凝胶
用无机凝胶的涂料不可多用灰钙粉，因过量的Ca2+会减弱凝胶体的流变性，使涂料上部出现少量脱水，影响外观美感。
无机凝胶和硅酸钠等助剂合用，不会影响涂料质量
七、 添加量
保温砂浆成分分析
1水泥：水泥是主要的凝结材料，水泥的多少及好坏直接影响砂浆的强度。
水泥一般加量在50%左右，有的甚至只有35%，然后添加其他的提高强度的物料，比如煤灰，灰钙，重钙等都可以提高强度，如果水泥超过50%，容易开裂。目前长沙这边大部分使用42.5的水泥，32.5的水泥也有使用的，高层建筑的一般使用52.5水泥。
2，煤灰：煤灰主要是作为填料，因为其具有活性，可以提高强度，提高一定的润滑性，煤灰在砂浆的使用也是非常广泛的。但是现在煤灰的使用范围广泛，产量越来越小，煤灰的价格一直上涨，目前已经达到了190元/吨。
3灰钙：主要成分时Ca(OH)2,加入了灰钙的砂浆强度会提高，但同时灰钙可以与水反应变成CaCO3,所以砂浆的需水量也会相应的增加。不到一半的客户会使用灰钙，主要集中在沿海地带，造价成本会相应的增加。
4，波化微珠：主要的保温材料
5，HPMC：纤维素主要的作用是保水
6，乳胶粉：主要的成膜物质
7，PP纤维：抗裂的
8，硅酸镁铝：触变润滑剂，提高砂浆的施工性，同时可以适当的提高保水性，提高砂浆的粘稠度，增加砂浆成膜性。
水泥是主要的成本之一，但在成本的控制上，可以根据水泥的好坏来适当的降低用量，转而增加低成本的填料。
人工的成本才是砂浆最需降低的成本，人工从生产到最终的工地使用，但需要人工，生产过程的成本主要是要通过增加生产量来控制，降低单位产品的耗能量。
综合上述，我们不难发现，施工过程中的人工成本才是主要的成本，提高施工性可以大大的节省人工成本，整体的提高砂浆的质量。
保温砂浆
配方
型号
数量
水泥
325#
540kg
煤灰
200kg
微珠
200kg
细砂
50kg
HPMC
3kg
粉乳胶
3kg
硅酸镁铝
PTIN-Z08，L11
3kg左右
木质纤维
2kg
干粉腻子
配方
型号
数量
白水泥
425#
30
重钙
400目
干粉乳胶
1-1.5
硅酸镁铝
PTIN-Z08，L58，L68
0.3左右
HPMC
（10W）
0.15-0.20
内墙干粉腻子
配方
型号
数量
白水泥
425#
30
重钙
400目
70
干乳胶粉
1-1.5
硅酸镁铝
PTIN-Z08，18，L58，L68
0.3左右
HPMC
（10W）
0.15-0.20
外墙干粉腻子
配方
型号
数量
灰水泥
400kg
煤灰
50kg
细砂
200kg
乳胶粉
10kg
HPMC
3kg
双飞粉
350kg
硅酸镁铝
PTIN-Z01，L11
3kg左右
乳胶漆
配方
型号
数量
去离子水
32
苯丙乳液
50%
20
颜料、填料
47
各类助剂
1.0-1.5
HEC
0.1
硅酸镁铝
0.5-0.7
厚浆涂料—（浮雕骨料）
配方
型号
数量
硅溶胶
32
苯丙乳液
50%
20
填料
325-400目
47
分散剂
25%
1.0-1.5
助剂
1.5
HEC
0.05
硅酸镁铝
PTIN-Z08，18
1.0
弹性拉毛涂料
配方
型号
数量
去离子水
30
分散剂
3
消泡剂
1
弹性乳液
50%
240
重钙
600目
230
硅酸镁铝
PTIN-Z08，18，L68，L58
10-15
真石漆
配方
型号
数量
纯丙乳液
30
天然彩石砂
65
有机增稠剂
2.5
增塑剂
1
其他助剂
1
硅酸镁铝
PTIN-Z08，18，L58，68
1
颜料浆
编号
1
2
3
4
5
6
颜料品种
氧化铁黄
氧化铁黄
氧化铁红
酞菁蓝
有机黄（HY74）
有机红（PR170）
颜料量
60
60
68
20
20
20
分散剂
3
3
2
4
4
4
润湿剂
1.0
1.0
1.0
1.0
1.0
1.0
助剂
5.6-6.0
5.0-6.0
5.0-6.0
5.0-6.0
5.0-6.0
5.0-6.0
硅酸镁铝
0.5-1.0
1.0-1.5
3.0
5.7
5
H2O
30
30
20
67
55
55
合计
100
100
100
100
100
100
白乳胶
配方
型号
数量
去离子水
45.76
醋酸乙烯酯
46
乳化液
OP-10
0.5
聚乙烯醇粉末
2.5
过硫酸钾
0.09
碳酸氢钠
0.15
邻苯二甲酸二丁酯
5
消泡剂
适量
硅酸镁铝
PTIN-Z08.18，L58，L68
2
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
