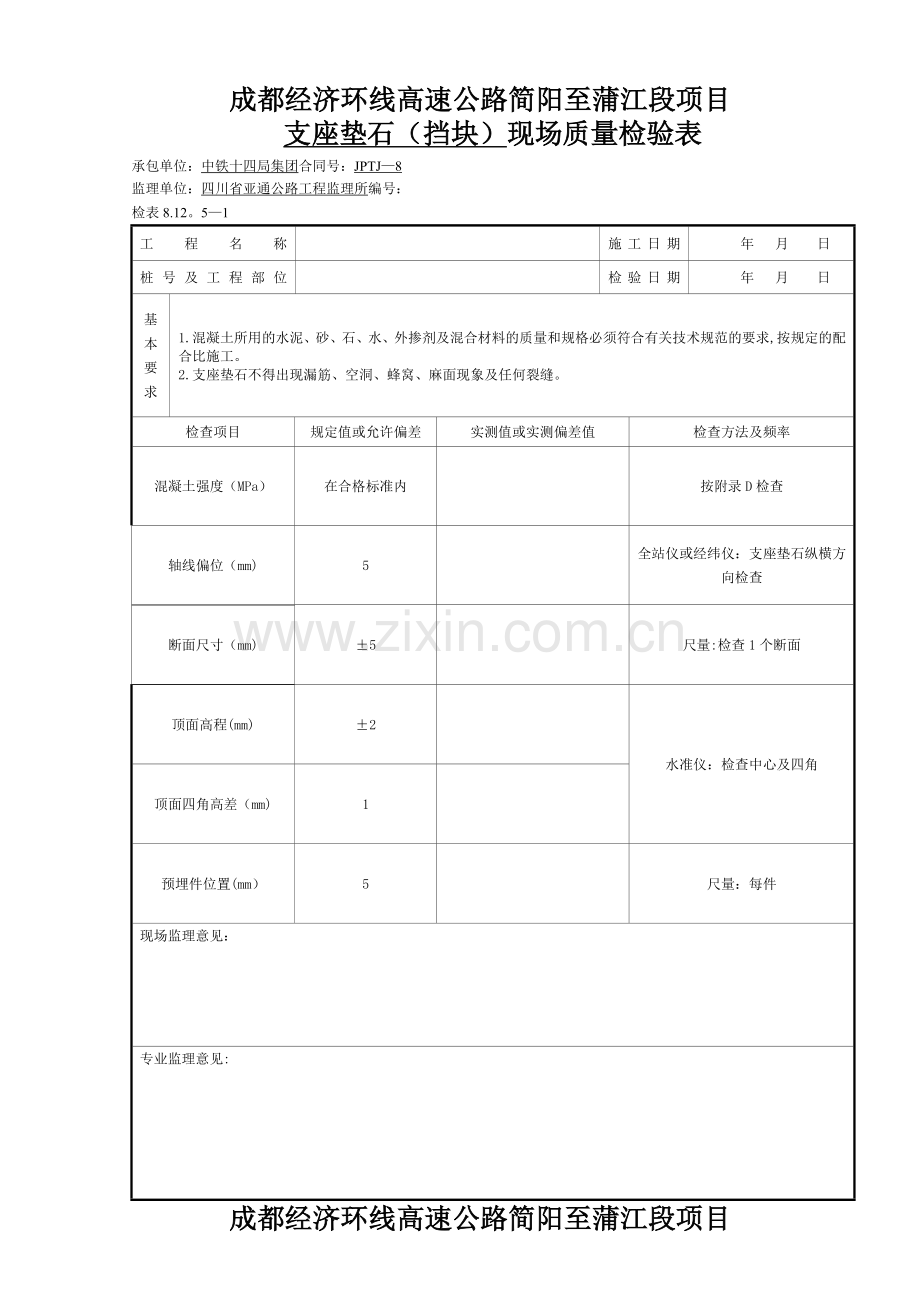

成都经济环线高速公路简阳至蒲江段项目
支座垫石（挡块）现场质量检验表
承包单位：中铁十四局集团合同号：JPTJ—8
监理单位：四川省亚通公路工程监理所编号：
检表8.12。5—1
工程名称

施工日期
年 月 日
桩号及工程部位

检验日期
年 月 日
基本要求
1. 混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关技术规范的要求,按规定的配合比施工。
2. 支座垫石不得出现漏筋、空洞、蜂窝、麻面现象及任何裂缝。
检查项目
规定值或允许偏差
实测值或实测偏差值
检查方法及频率
混凝土强度（MPa）
在合格标准内

按附录D检查
轴线偏位（mm)
5

全站仪或经纬仪：支座垫石纵横方向检查
断面尺寸（mm)
±5

尺量:检查1个断面
顶面高程(mm)
±2

水准仪：检查中心及四角
顶面四角高差（mm)
1

预埋件位置(mm）
5

尺量：每件
现场监理意见：
专业监理意见:

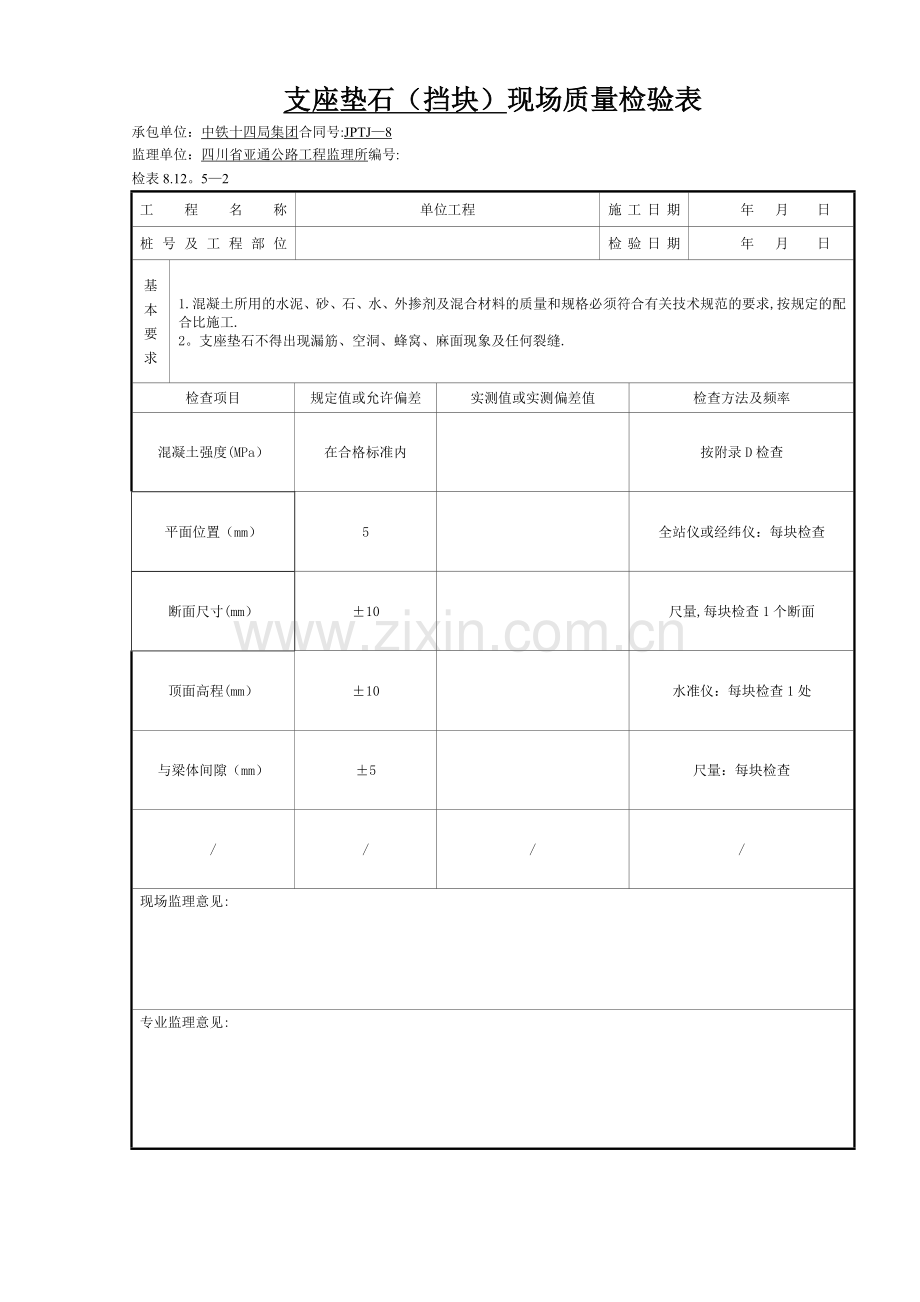

成都经济环线高速公路简阳至蒲江段项目
支座垫石（挡块）现场质量检验表
承包单位：中铁十四局集团合同号:JPTJ—8
监理单位：四川省亚通公路工程监理所编号:
检表8.12。5—2
工程名称
单位工程
施工日期
年 月 日
桩号及工程部位

检验日期
年 月 日
基本要求
1.混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关技术规范的要求,按规定的配合比施工.
2。支座垫石不得出现漏筋、空洞、蜂窝、麻面现象及任何裂缝.
检查项目
规定值或允许偏差
实测值或实测偏差值
检查方法及频率
混凝土强度(MPa）
在合格标准内

按附录D检查
平面位置（mm）
5

全站仪或经纬仪：每块检查
断面尺寸(mm）
±10

尺量,每块检查1个断面
顶面高程(mm）
±10

水准仪：每块检查1处
与梁体间隙（mm）
±5

尺量：每块检查
/
/
/
/
现场监理意见:
专业监理意见:
