屋面工程CXP施工方案.doc

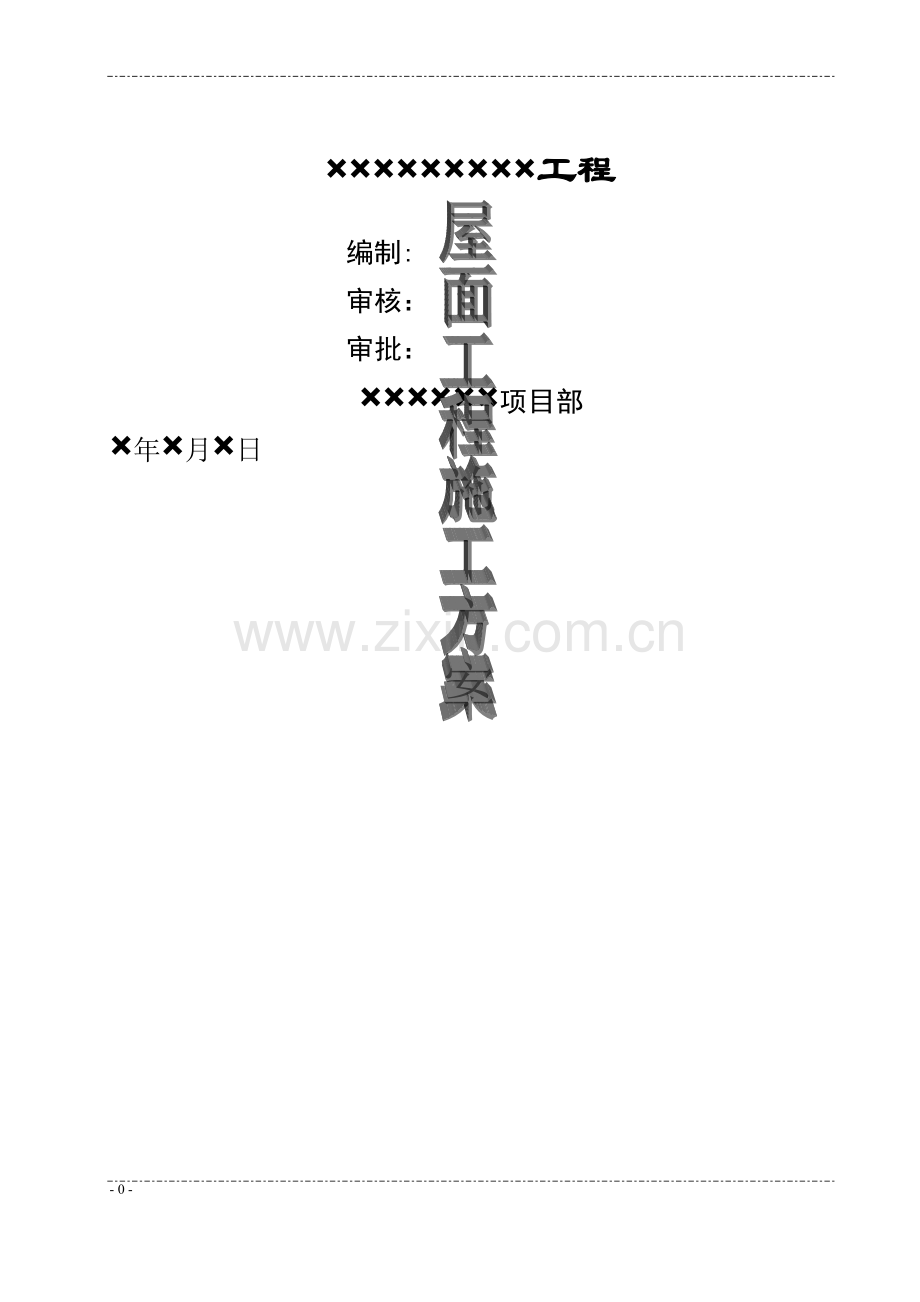

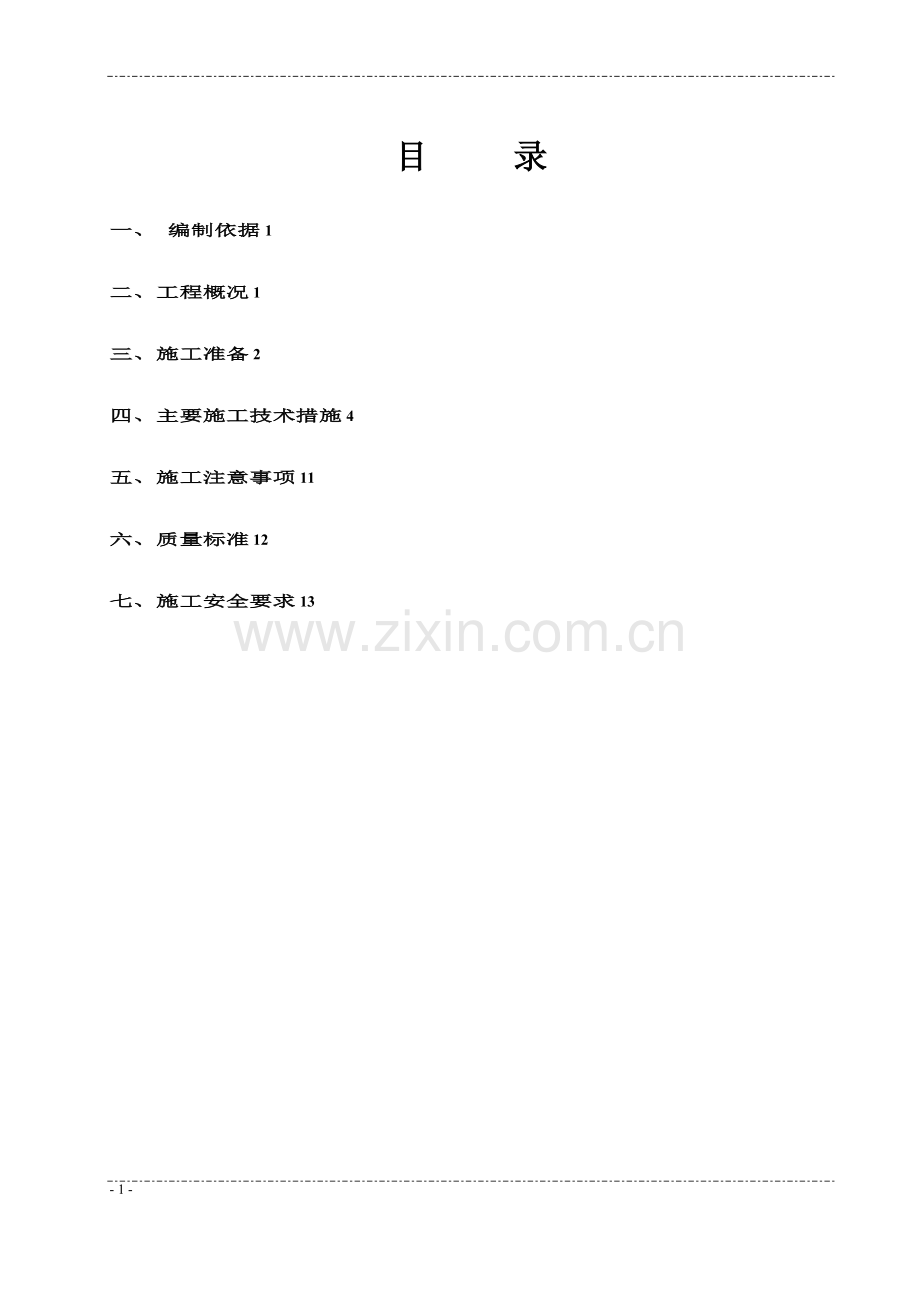

工程编制:审核：审批：项目部年月日- 0 - 目 录一、 编制依据1二、工程概况1三、施工准备2四、主要施工技术措施4五、施工注意事项11六、质量标准12七、施工安全要求13- 1 - 一、 编制依据1、屋面工程技术规范GB503452012；2、屋面工程施工质量验收规范GB50207-2012；3、CXP保温板倒置式屋面建筑构造12YTJ202；3、05YJ系列图集；4、图纸、图纸会审、设计变更、技术核定单。二、工程概况工程名称工程地址建设单位设计单位监理单位勘察单位施工单位建筑面积工程造价质量标准安全文明目标安全标准开工日期工期目标工程主要功能或用途图纸设计：三、施工准备1、主要施工机具包括：施工电梯、手推车、砂浆搅拌机、混凝土搅拌机、砂筛、磅秤、电动切割机、靠尺、木杠、电锤、振动棒、喷灯、木抹子、铁抹子。2、施工材料主要施工材料包括:PC32.5水泥、膨胀珍珠岩(颗粒粒度0。13mm)、中砂、厚高聚物改性沥青防水卷材、冷底子油、保温层*mm厚挤塑聚苯乙烯泡沫塑料板CXP屋面板、密封膏、豆石、卵石、水落口、水簸箕、镀锌钢板盖板等。材料符合设计要求，需复检材料送检合格.四、主要施工技术措施05YJ1屋2做法：结构层:钢筋混凝土屋面板找坡层：1：8水泥膨胀珍珠岩找2坡（最薄处20）找平层：1：3水泥砂浆（20厚),砂浆中掺聚丙烯防水层：两层*厚高聚物改性沥青防水卷材砂垫层（仅用于找平,厚度不宜大于10mm）干铺CXP保温板（*mm厚挤塑聚苯乙烯泡沫塑料板)05YJ1屋3做法:结构层:钢筋混凝土屋面板找坡层：1:8水泥膨胀珍珠岩找2坡(最薄处20）找平层:1：3水泥砂浆(20厚），砂浆中掺聚丙烯防水层:两层3厚高聚物改性沥青防水卷材砂垫层（仅用于找平，厚度不宜大于10mm）干铺CXP保温板（*mm厚挤塑聚苯乙烯泡沫塑料板）梁顶标高82。8和81.3有板屋面采用05YJ1屋12：结构层：钢筋混凝土屋面板找坡层：1：8水泥膨胀珍珠岩找2坡（最薄处20）找平层:1:3水泥砂浆（20厚),砂浆中掺聚丙烯防水层：两层厚高聚物改性沥青防水卷材）保护层：涂料或粒料施工工艺 （1）找坡层工艺流程：基层处理水泥膨胀珍珠岩搅拌铺设、压紧刮平找平。基层处理：在抹水泥膨胀珍珠岩保温砂浆之前，要事先检查基层,基层过于凹凸的部位,高出的部分须剔平，凹处用水泥砂浆分层填实，基层表面的灰尘、污垢等必须事先清除干净。机械搅拌：搅拌之前先将所需水量倒入搅拌机内，启动搅拌机12分钟后加入水泥、膨胀珍珠岩保温砂浆的粉料，水泥：膨胀珍珠岩=1：8（质量比）。搅拌时间以1。52。0分钟为宜。水泥膨胀珍珠岩保温砂浆的加水量以拌和好的料浆较为粘稠为宜，密度控制在9501050g/L；加水量一般为，粉料：水=1:1（体积比）。搅拌好的水泥膨胀珍珠岩保温砂浆要及时装车运至施工现场及操作面,超过使用时间的砂浆严禁加水后再使用。铺设找坡层：排水沟部位找坡层为20mm厚,根据分水线的位置，计算分水线处找坡层厚度，若分水线两侧坡长不一致，取坡长的一侧计算,较短一侧随分水线高度向最低处找坡,若分水线一侧坡长不同时,取坡长一侧计算分水线高度，保证同一条分水线标高一致。将屋面各控制点的高度用1:3水泥砂浆做好（即为打灰饼），然后根据已做好的控制点拉线。将水泥膨胀珍珠岩保温砂浆按照压缩比（压缩比是指屋面上松散的保温层厚度与压实后的厚度之比)为130%的比例进行虚铺保温层,同时按建施屋顶平面图的图纸要求找2%坡，排水沟部位在水落口位置不做找坡层,沿坡度线铺水泥膨胀珍珠岩，找坡坡度为1，虚铺后的保温层用木杠压紧、刮平,再压实. (2)找平层将找坡层上面的松散杂物清扫干净，凸出基层表面的硬块要剔平扫净。 洒水湿润，在抹找平层之前，应对基层洒水湿润，但不能将水浇透，宜适当掌握.根据要求拉线贴灰饼，冲筋间距为1.5m,冲筋后方可开始找平层抹灰. 找平层要留分格缝,缝宽为15mm,缝中嵌聚乙烯泡沫塑料棒。分格缝宜留在板端缝处,其纵横缝的最大间距不大于6m。待砂浆稍收水后,用抹子抹平压实压光；终凝前，轻轻取出嵌缝木条，完工后表面少踩踏.砂浆表面不允许撒干水泥或水泥砂浆压光。铺设找平层12h后，需洒水养护，养护时间不低于7d.找平层硬化后，应用密封材料嵌填分格缝.屋面与上翻檐交接处、转角处全部做成45度圆弧角，在女儿墙与屋面连接处做圆弧，圆弧半径R应不小于150. （3）防水层 工艺流程（热熔法施工）：基层处理涂刷基层处理剂铺贴卷材附加层铺贴卷材热熔封边蓄水试验。管道出屋面部分与找平层相交部位用密封膏封严,并分两次涂刷1。5厚聚氨酯防水涂料，铸铁屋面水落口周围用密封膏封严。防水层施工前应检查基层是否干燥：将1卷材平摊的干铺在找平层上,静置34小时后掀开检查，找平层覆盖部位与卷材上未见水印即可施工。在屋面找平层喷涂冷底子油，并在女儿墙做防水的范围内喷涂冷底子油，涂刷应均匀，不透底。一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，阴阳角做防水附加层，附加层两侧宽度为250mm。本工程屋面采用两层3厚改性沥青卷材。防水卷材东西方向铺贴，先铺贴排水沟位置卷材，居中铺贴,顺坡度从低到高铺贴卷材，上下两层和相邻两幅卷材的接缝应错开1/3-1/2幅宽,且两幅卷材不得互相垂直铺贴。喷灯加热卷材应均匀,烘烤时间不易过长(烘烤时间过长会导致胎基外露或胎体与改性沥青基料瞬间分离或烧穿卷材）,烘烤到卷材底部胶层呈黑色光泽并伴有少量气泡即可。卷材表面热熔后应立即滚铺卷材，排除卷材下面的空气,并辊压粘结牢固，不得有空鼓、皱折。铺贴后的卷材应平整、顺直，搭接尺寸正确,不得有扭曲. 卷材搭接缝及收头的位置必须粘接牢固，接头处的卷材必须100烘烤,粘接时必须有熔融的沥青从边端挤出,并立即用刮刀将挤出的热熔胶刮平，沿边端封严.小屋面防水卷材在梁上收头。女儿墙处防水层收头高度为高出屋面完成面250mm，做法如下:两层防水卷材施工完毕后，封堵水落口，对屋面进行蓄水试验,蓄水高度高于分水线最高点50mm,蓄水时间24h。若出现渗漏现象,找出问题所在，及时返工整改，若无渗漏现象，进行下一道工序施工。女儿墙内侧抹灰用防水砂浆抹面。采用05YJ1外墙2:刷建筑胶速水泥浆一遍，配合比为建筑胶：水=1：415厚1:2。5水泥砂浆，分两次抹灰（加5%防水剂)5厚1：2。5水泥砂浆(加5防水剂)（4）保护层1、CXP保温板工艺流程:防水层完工并验收合格清扫屋面杂物抄平挂线铺砂垫层干铺CXP复合板密封膏嵌缝细部构造清理屋面验收施工要求屋面防水层施工完毕，清扫屋面杂物，进行抄平挂线后，铺一层细砂,厚度不大于10mm，砂垫层铺垫应密实、均匀。保温板铺设时，块与块应靠紧挤实，下部保温层间不留缝隙,上部保温层间成“V形缝，缝口宽度宜控制在812mm之间.“V形缝隙内应采用密封膏嵌填，嵌缝要求要求饱满、密实，尽量减少雨水渗入。排水沟位置预留300宽不做CXP保温板.排水沟防水卷材上部满铺300宽120钢丝网，用防水砂浆抹灰15mm。排水沟两侧放置成品堵头。在水落口周边放置成品堵头。2、粒料保护层 不上人屋面防水施工完毕后在最后一道防水卷材上涂一道防水卷材粘接剂,然后把经过筛选洗净的豆石均匀撒在表面用工具刮平，若浮石过多，就再喷洒一些防水卷材粘接剂。报验工序报验工序包括：基层处理、找坡层施工完毕报验、找平层施工完毕报验、密封膏封堵后及防水底油喷涂后、防水卷材附加层施工完毕、防水附加层施工完毕、第一层防水卷材铺贴完毕、第二层防水卷材铺贴完毕、蓄水试验完毕、铺砂垫层完毕、干铺CXP板完毕，勾缝完毕、卵石或粒料保护层施工完毕等。五、施工注意事项1、屋面工程每个分项施工完后，要及时办理隐蔽工程验收手续,未经验收的分项工程不得进行下一道工序施工。 2、找坡层坡度正确，分水线位置厚度符合规范要求。3、分格缝留置符合规范要求。4、防水基层干燥,具备条件方可进行防水作业。5、防水卷材粘贴顺序符合规范要求.水落口、分格缝、檐口、排水沟、管根、阴阳角、女儿墙防水收头等防水细部做法应做好特殊过程控制。操作人员在其上行走，不得穿有钉的鞋;手推胶轮车在屋面运输材料，支腿应用麻袋包扎，或在屋面上铺板,防止将防水卷材划破。卷材屋面竣工后，禁止在其上凿眼、打洞或做安装、焊接等操作，以防破坏卷材造成漏水。 做好防水层的成品保护.6、防水层上部蓄水高度超过分水线最高点50.7、铺设保温板时应注意对防水层的保护,严禁损坏已完工的防水层。8、在已铺完的保温层上推手推车,应垫脚手板保护。9、屋面保温层不宜在雨天、雪天施工;五级以上大风不得施工；施工中出现雨雪，应采取措施及时及时覆盖施工现场,以免雨水将沙粒冲向排水口造成堵塞.10、在CXP保温板倒置式屋面工程施工完成后，应进行成品保护，不得随意打孔、明火作业、运输或堆放重物等。11、屋面变形缝按照屋顶平面图要求安装镀锌钢板盖板.不得出现翘曲现象.六、质量标准水泥膨胀珍珠岩保温砂浆与基层之间必须粘结牢固，不得有空鼓、起泡、裂缝、漏压等缺陷。接茬处平整,表面光滑整洁。 水泥砂浆找平层应平整、压光，不得有酥松、起砂、起皮现象。表面平整度允许偏差5mm，用靠尺和楔形塞尺检查.分格缝的留设、位置、间距应符合设计和规范要求。 找平层的材料质量及配合比,必须符合设计要求.防水基层与突出屋面结构的交接处和基层转角处均做成圆弧形,且整齐平顺。 冷底子油涂刷应均匀，不透底。防水卷材东西方向铺贴，先铺贴排水沟位置卷材，居中铺贴，顺坡度从低到高铺贴卷材，上下两层和相邻两幅卷材的接缝应错开1/31/2幅宽，且两幅卷材不得互相垂直铺贴。铺贴的卷材粘结剂涂刷应均匀，不漏底，不堆积。防水层表面应平整顺直，搭接尺寸应准确,接缝及末端处理必须封严;不得有扭曲、皱折、翘边、脱层或滑动、空鼓等缺陷。 分格缝的位置和间距应符合设计要求。 屋面蓄水试验不少于24h。七、施工安全要求（1）屋面防水施工在屋顶高处作业，必须严格遵照建筑施工高处作业安全技术规范规定，没有女儿墙的屋面四周，外脚手架应高出屋面. （2)刮六级以上大风和雨、雪天，避免在屋面上施工找平层。 (3）屋面施工要搞好防火、防毒工作,相应的防火消防器材和设施必须到位. （4） 喷灯点火，喷嘴不得面对人,以免造成烫伤事故. （5）下班后汽油等易燃材料应入库保存。 （6）油膏嵌缝人员应穿工作服，戴防护口罩、帆布手套等劳保用品。 （7）施工前对所有施工人员,必须进行安全技术交底。并要有记录和签名.9
