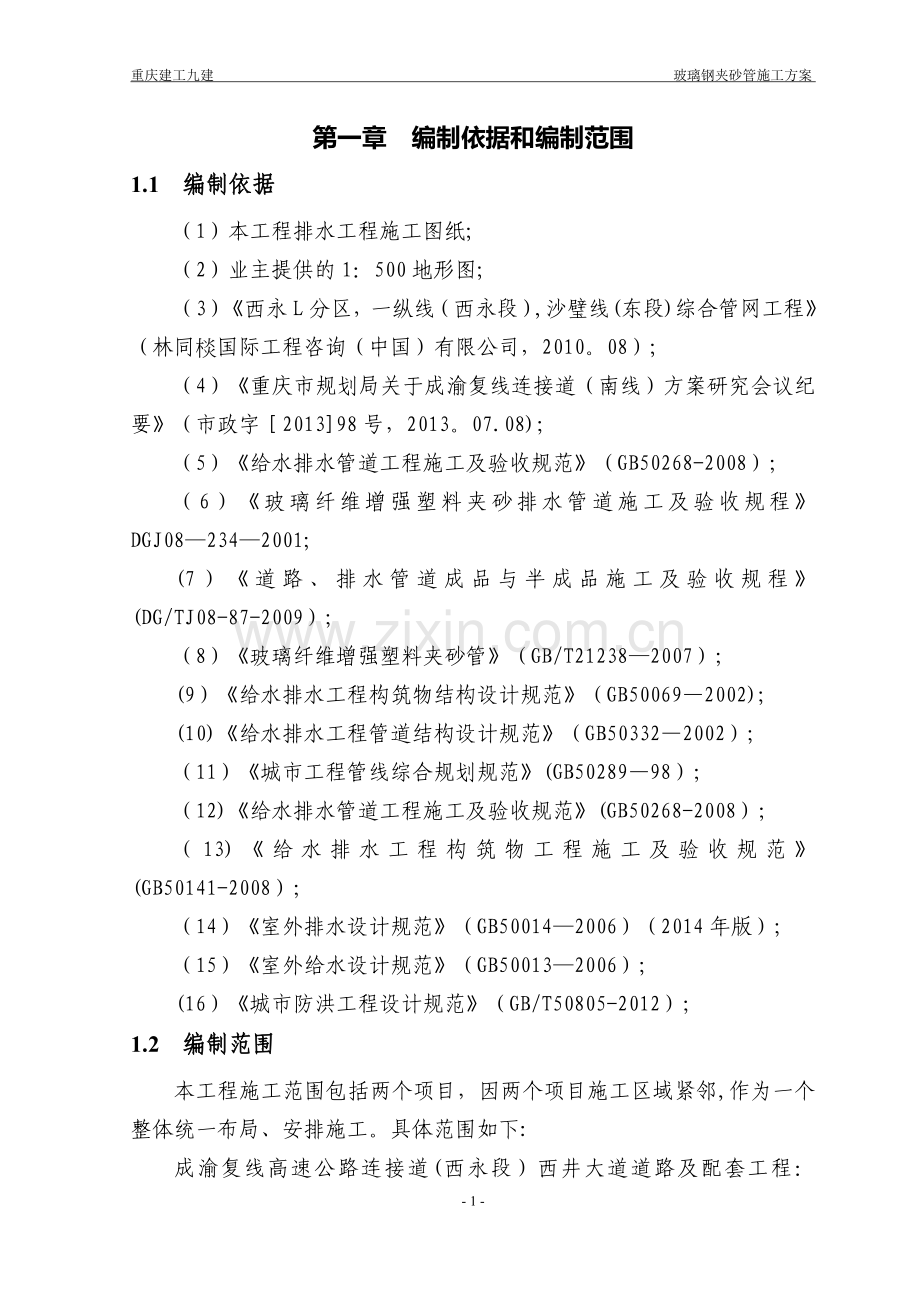

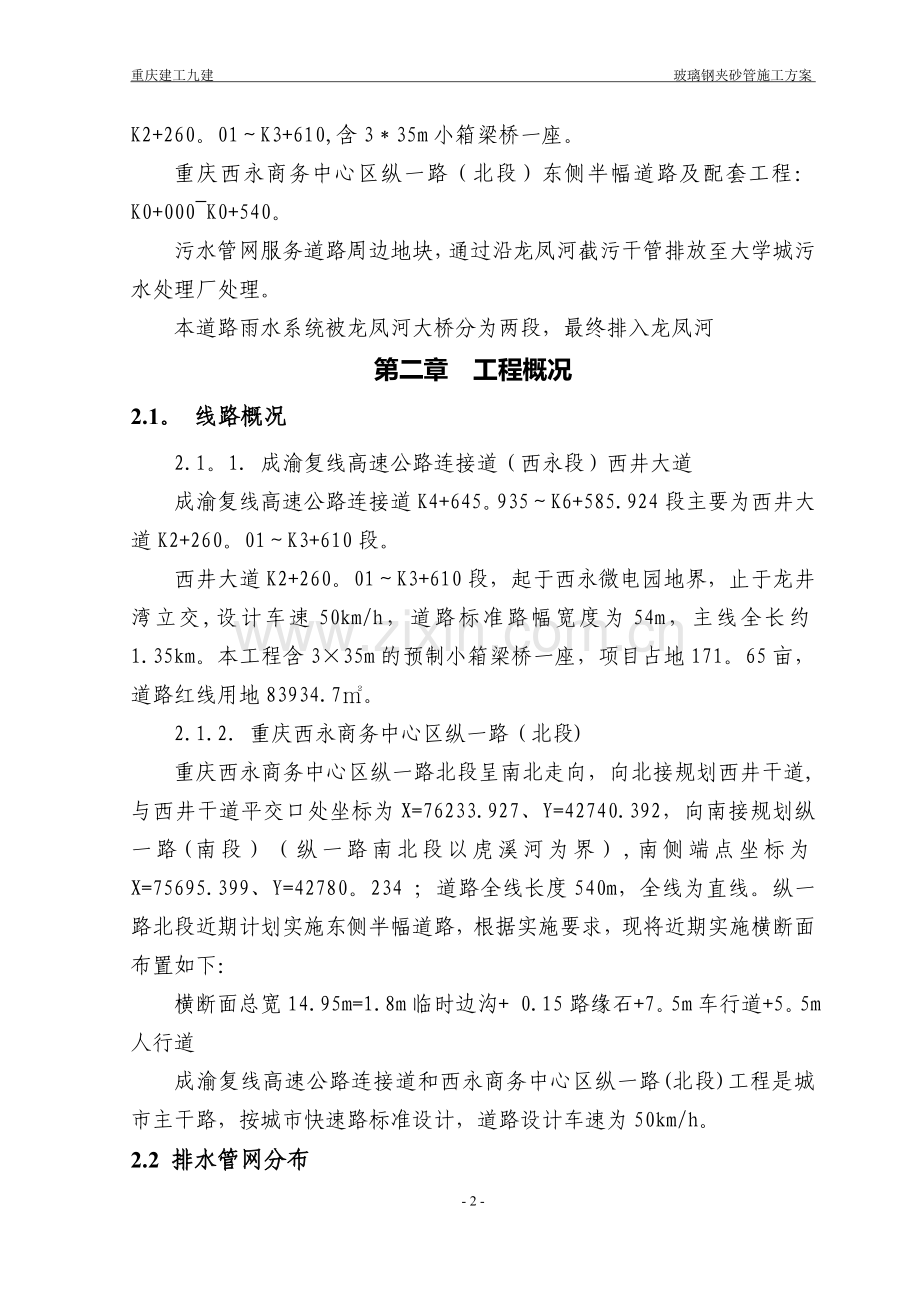

重庆建工九建 玻璃钢夹砂管施工方案 第一章 编制依据和编制范围1.1 编制依据（1）本工程排水工程施工图纸;（2）业主提供的1：500地形图;（3）西永L分区，一纵线（西永段）,沙璧线(东段)综合管网工程（林同棪国际工程咨询（中国）有限公司，2010。08）;（4）重庆市规划局关于成渝复线连接道（南线）方案研究会议纪要（市政字201398号，2013。07.08)；（5）给水排水管道工程施工及验收规范（GB50268-2008）；（6）玻璃纤维增强塑料夹砂排水管道施工及验收规程DGJ082342001;(7）道路、排水管道成品与半成品施工及验收规程(DG/TJ08-87-2009）;（8）玻璃纤维增强塑料夹砂管（GB/T212382007）；(9）给水排水工程构筑物结构设计规范（GB500692002);(10)给水排水工程管道结构设计规范（GB503322002）;（11）城市工程管线综合规划规范(GB5028998）；（12)给水排水管道工程施工及验收规范(GB50268-2008）；（13)给水排水工程构筑物工程施工及验收规范(GB50141-2008）；（14）室外排水设计规范（GB500142006）（2014年版）;（15）室外给水设计规范（GB500132006）;(16）城市防洪工程设计规范（GB/T50805-2012）；1.2 编制范围本工程施工范围包括两个项目，因两个项目施工区域紧邻,作为一个整体统一布局、安排施工。具体范围如下:成渝复线高速公路连接道(西永段）西井大道道路及配套工程：K2+260。01K3+610,含335m小箱梁桥一座。重庆西永商务中心区纵一路（北段）东侧半幅道路及配套工程：K0+000K0+540。污水管网服务道路周边地块，通过沿龙凤河截污干管排放至大学城污水处理厂处理。本道路雨水系统被龙凤河大桥分为两段，最终排入龙凤河第二章 工程概况2.1。 线路概况2.1。1. 成渝复线高速公路连接道（西永段）西井大道成渝复线高速公路连接道K4+645。935K6+585.924段主要为西井大道K2+260。01K3+610段。西井大道K2+260。01K3+610段，起于西永微电园地界，止于龙井湾立交,设计车速50km/h，道路标准路幅宽度为54m，主线全长约1.35km。本工程含335m的预制小箱梁桥一座，项目占地171。65亩，道路红线用地83934.7。2.1.2重庆西永商务中心区纵一路（北段)重庆西永商务中心区纵一路北段呈南北走向，向北接规划西井干道,与西井干道平交口处坐标为X=76233.927、Y=42740.392，向南接规划纵一路(南段）（纵一路南北段以虎溪河为界）,南侧端点坐标为X=75695.399、Y=42780。234 ；道路全线长度540m，全线为直线。纵一路北段近期计划实施东侧半幅道路，根据实施要求，现将近期实施横断面布置如下：横断面总宽14.95m=1.8m临时边沟+ 0.15路缘石+7。5m车行道+5。5m人行道成渝复线高速公路连接道和西永商务中心区纵一路(北段)工程是城市主干路，按城市快速路标准设计，道路设计车速为50km/h。2.2 排水管网分布2.2。1西井大道（K2+260。01K3+610段）本工程段为新建道路,现状主要为农田、水塘，范围内除K2+380处有沿龙凤河铺设的管径为1200mm的截污干管自南向北横穿外,无现状排水管网；已建成纵二路在K2+823.254处与设计道路平交，纵二路已预留管网接口，雨污水将接入本次设计道路排放；已建成科技二路在K3+354。318处与设计道路平交并预留接入口，其雨污水自北向南排放。本段工程污水管网服务道路周边地块，通过沿龙凤河截污干管排放至大学城污水处理厂处理。工程区域属于梁滩河流域，本次设计道路雨水系统被龙凤河大桥分为两段，最终排入龙凤河.2.2.2 纵一路（北段) 本工程段重庆西永商务中心区纵一路北段起点与西井干道相交；终点止于虎溪河北岸,道路于K0+406.489处与横二路相交，纵一路北段全线现状地形主要为冲沟、农田及山体，无现状雨水排放设施，现状雨水主要以自然地形散排经现状冲沟汇入现状沟渠，最终汇入虎溪河;零星污水均为散排.重庆西永商务中心区属于重庆市主城区西永组团L标准分区、R标准分区片区内以虎溪河作为雨水排水主通道，雨水经道路设置雨水管汇集后排放至虎溪河.片区污水于西北侧污水泵站提升后排放至污水处理厂。第三章 施工组织3。1、施工计划我项目部拟投入2支作业队分别从西井大道K2+260.01K2+920段、K2+920K3+610段进行雨污水管网的施工，然后再投入纵一路的雨污水管网施工。计划开工日期为2014年12月1日，计划完成日期为2015年2月28日。3.2、施工人员、材料、机械施工准备3。2.1、技术准备1、由项目总工牵头,根据建设单位提供的图纸、资料,认真熟悉图纸，彻底弄清设计意图，提出图纸会审意见，配合建设、设计、监理单位完成图纸会审及设计交底工作.2、地下管网工程属于隐蔽工程，要求在质量上、施工组织上进行合理的规划和控制,并编制详尽的施工方案和技术交底,了解地下管网施工中的关键点和难点。3、地下雨污水夹砂管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应明确它的走向图、标高、坐标、管径、高程及各个拐点、起伏点,在施工中应反复测量核实避免出现管线交叉相撞的情况。4、施工现场的水、电、气道路具备安装条件，各种安全、防护措施齐全并到位，同时应准备好刮风、下雨等恶劣天气条件下施工措施，充分考虑施工过程中的困难. 5、根据施工组织的要求，合理的组织各种材料进场，尽量减少占用场地,同时又能保证工程进度所需的各种材料，做好计划工作。6、组织相关技术人员认真学习公路雨污水排水规范、规程，并有针对性地制定分部分项工程技术质量保证措施。3.2.2、物资准备1、建筑材料的准备：项目物资供应人员根据施工预算进行分析，按照施工进度计划要求，按材料名称、规格、使用时间、材料储备定额和消耗定额进行汇总,编制出需用量计划，为组织备料、材料堆放所需的场地和组织运输等提供依据.2、各种预制构件和配件准备：所有预制构件、成品、半成品构件均需提前提出订购计划。3、施工机具准备:施工组织设计确定选用的各种施工机械、动力机具、运输机具等，要提前预定，自有设备机具应进行检修，需租赁的设备机具，要提前签约落实。生产、试验、检验等所需的各种设备，特别是大型（挖掘机、汽车等）、特殊、专用、非标准设备,要在开工前着手组织。 3.2.3、主要人员、机具设备配置人员配置项目部人员统计表序号职务姓名数量1项目经理刘治然12执行经理冉光平13生产副经理冉光明14技术负责人李 勇17测量主管邹 东18试验员魏 琴19质检员冉光华110安全员程 峰111驾驶员范应良1机具设备配置序号名 称规格型号单位数量备注1汽车吊16t台22挖掘机小松300台23载重汽车12t台24蛙式打夯机ZH2000台45水准仪S2台26潜水泵台47空压机V0。6/7台28手拉葫芦3t台29手拉葫芦1t台2第四章 施工工艺流程4.1管道施工工艺雨污水排水管道施工顺序如下：测量施工放线基坑开挖(局部降水）管道沟槽开挖槽底平整夯实砂砾垫层玻璃钢夹砂管安装检查井砌筑、抹面闭水试验回填并夯实4.1。1测量放样1、本工程施工测量首先根据业主提供的坐标点,水准点高程，建立拟建道路范围内平面控制网和高程控制网，并将测量数据报监理工程师; 2、根据总平面图布置好控制桩，做好各控制桩的保护工作，确保任何情况下不被破坏。并及时做好测量记录的整理工作和复核工作，临时水准点设置后，要统一编号,在图纸上标明,经复核无误方可使用。水准点每月复测一次,确保高程精度；3、若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置；4、定线测量过程应作好准确记录,并标明全部水准点和连接线;5、施工过程中发现桩钉错位或丢失应及时校正或补桩；6、测量与复核均在监理人员的监督下进行，并及时将各项数据提供给监理人员；7、按照设计基槽宽度计算出两侧边桩与中心桩的水平距离，施测时在中心桩处断面方向上用皮尺量定两侧边线距离并各钉立一个边桩.相邻断面同侧边桩的联线，即为开挖边线，用石灰放出灰线，作开挖的界限；8、施工过程中的测量主要是槽底高程的确定,机械开挖后,采用跟机测量，随挖随测，杜绝超挖现象,确保槽底高程符合设计要求，玻璃钢夹砂管道安装后,进行复测,发现问题及时处理，使管底高程控制在允许偏差范围内； 9、管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置； 10、井室高程根据设计要求进行控制，玻璃钢夹砂管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。4。1。2管道基槽开挖1、根据设计给定的水准点及坐标控制点进行测量、定位、放线,引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖,填方路段应按道路密实度要求回填至管顶以上1。5m后,再开挖管槽；2、沟槽开挖以机械开挖为主,人工配合修整边坡、清底为辅，严格控制开挖的深度及管道中心线，机械开挖至槽底以上20cm时停止开挖，然后由人工清槽至设计槽底高程位置，并将里程桩引至槽底;3、在开挖过程中，测量人员要对其开挖位置及标高经常进行测量复核,以确保基槽开挖的准确性。开挖前做好既有的地下管道及埋地电缆的调查工作，以便施工中加以保护;4、严格控制沟槽开挖放坡系数，按设计及规范规定的放坡系数挖够宽度，开挖时应注意沟槽土质情况,必要时应请驻地监理现场确定放坡系数，以防边坡塌方；5、为便于下管，沟槽的挖土可堆放在沟的一侧，但土堆底边与沟边要保持一定距离，不符合回填要求的土料应及时运至指定的地点堆放；6、雨期沟槽开挖当天不能下管时，可在槽底标高以上保留1530cm不挖,待铺管前再清挖；7、当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）进行加固；当无地下水时，基础下素土夯实，压实系数大于0。95;当遇有淤泥、杂填土等软弱地基时，按管道处理要求进行换填处理；8、沟槽深度由管径、管顶覆土厚度、基础厚度确定,沟槽开挖宽度根据开挖深度和管径大小确定，沟槽开挖宽度应在管径基础上再加宽,以便于管道铺设和安装；管道沟槽底部的开挖宽度,按下式计算：B=D1+2(b1+b2+b3）+2b4式中： B管道沟槽底部的开挖宽度（mm）； D1管道结构的外缘宽度（mm）； b1-管道一侧的工作面宽度(mm），可按下表采用； b2-管道一侧的支撑厚度，可取150200mm； b3现场浇筑混凝土一侧模板的厚度(mm)；b4沟槽底部一侧排水沟的宽度（mm).管道一侧的工作面宽度管径D(mm）每侧工作宽度b1(m）金属管道或砖沟非金属管道2005000。30。460010000.40.5110015000。60。6160026000。80.89、在开挖一段沟槽并经人工清槽后,报与监理工程师检验，合格后方可进行下道工序的施工.若发现局部有异常的地基，探明原因和范围后，由设计单位作出处理方案,再进行处理。 4.1。3管道基础施工玻璃钢夹砂管采用砂垫层基础,砂基基础施工时，槽底不得有积水、软泥；砂基厚度不得小于设计规定。基础采用砂砾石回填15cm,密实度大于90,按规定的沟槽宽度满堂铺筑、摊平、拍实,并采用蛙式打夯机夯实。管道地基应满足排水管道对压实度和承载力的要求,且应同时满足道路工程的要求，尽量减小不均匀沉降。基础施工完毕，经监理工程师验收合格后方可进行下道工序。4。1.4管道铺设1、散管和下管管道运至现场经检查疏通好后，即可沿沟散开摆好，注意将其承口对着水流方向，插口顺着水流方向.根据现场情况选取下管方式，优先采用机械下管,受条件限制时可采用人工下管或吊链下管。管道进入基槽内后，马上进行校正找直。校正时，管道接口间保留10mm的间隙,待两个检查井间的管道全部下完，对管道的设置位置、标高进行检查,确定无误后,方可进行管道接口处理。(1）、机械下管法机械下管时,为避免损伤管子，必须将绳索绕管起吊,如需用卡、钩吊装时，必须采取相应的保护措施。采用吊车下沟时，应事先与起重人员或吊车司机一起察看现场，根据沟槽的深度、土质、环境情况等，确定吊车距槽边距离、管材存放位置以及其它配合事宜.吊车不得在架空输电线路下工作，在架空线路一侧工作时，起重臂、钢丝绳或管子等与线路的垂直、水平安全距离必须满足相应的规定.吊车下管应有专人指挥。指挥人员必须熟悉机械吊车安全操作规程及指挥信号.在吊车吊装过程中，必须统一指挥。绑套管子应找好重心，以便起吊平稳。管子起吊速度应均匀，回转要平稳，下管应低速轻放，不得忽快忽慢和突然制动.（2)、吊链下管法先在下管位置附近先搭好三角扒杆吊链架，然后在下管处横跨沟槽放两根方木，其截面尺寸根据槽宽和管重确定,将管子推至圆木(或方木）上，两边宜用楔楔紧,以防管子滚动，然后将吊链移至管子上方，并支搭牢固，最后用吊链将管子吊起，撤除圆木（或方木），管子徐徐下入槽底。2、管道安装(1)管道安装采用人工配合拉杆千斤顶、三脚扒杆、链式手葫芦等进行安装。（2）在管道铺设前，对管材内外壁、承插口和橡胶圈进行验证。发现缺陷应及时处理或调整；用布将管材的连接部位擦净，用中性润滑剂涂擦橡胶圈及承口的扩张部分；把橡胶圈套入插口上的凹槽内，沿橡胶圈四周依次向外适当用力拉离凹槽并慢慢放回凹槽,以保证橡胶圈在凹槽内受力均匀,没有扭曲;在插口上做好安装限位标记,以便在安装过程中检查连接是否到位。(3)下至沟底的管子在对口时，可将管子插口稍稍抬起，然后用撬棍在另一端将管子插口推入承口,再用撬棍将管子校正,使承插间隙均匀，并保持直线，管子两侧用土固定。管子铺设并调直后，除接口外应及时覆土以稳固管子防止位移，另一方面也可以防止在捻口时将已捻管口震松。(4）管节承插到位后，放松倒链等紧管工具,然后进行下列检查，复核管节高程及中心线;对于承插连接接口，在管道连接完毕后,应将一把250mm长的钢尺插入承插口之间,检查橡胶圈各部位的环向位置，测定橡胶圈所处深度及均匀性；管节接口处的承口周围不应被胀裂，橡胶圈应无脱槽、挤破等现象；管道曲线铺设时，接口的最大允许偏转角度不得超过相应规范容许值。（5）因管道接口为胶圈接口，故管道在顶进过程中，不得强行顶进,以防损坏管口，顶进深度符合技术规范要求。有质量问题的管子严禁下槽，安装后的管内底高程符合规范要求。(6）管道与检查井连接采用柔性连接.4.1.5闭水试验 首先经监理工程师检查管道及检查井外观质量，检查验收合格后，沟槽内无积水，进行管道闭水试验.试验管段按井距分隔. 管道在闭水试验前应提前灌水并浸泡24小时，使接口及管身充分吃水后再进行闭水试验。允许渗漏量应符合规范给水排水管道工程施工及验收规范（GB5026897)中的要求。 当试验水头达规定水头时开始记录，观测管道的水量，直至观察结束时，不断地向试验管段内补水，保持试验水头恒定,渗水量不得超过规范要求。管道接口工作结束后，应在管道回填土前进行闭水试验。管道两端封堵后，向闭水段的检查井内注水，注水至规定水位后，开始记录.根据井内水面在规定时间内的下降值计算渗水量,渗水量不得超过施工规范规定的允许值为合格。若试压试验不合格且确定是接口漏水，则应拔出管节,找出原因，重新安装，直至符合要求为止。质量控制点：确保闭水试验合格是污水管道施工质量的关键。在以往施工中造成排水管道漏水主要部位：a：接口位置、b：排水管接入检查井位置、c：井壁砂眼确保闭水试验验收合格的措施：1、管道的承口、插口与密封圈接触的表面应平整、光滑、无划痕、无气孔。2、插口端与承口变径处在轴向应有一定间隙，DN500DN1500mm管的间隙应控制在515mm。3、接口的允许偏转角不大于1。0度。4、污水管接入检查井位置用水泥砂浆内外压实。5、井壁批荡必须光滑直顺，不能有砂眼出现.6、管道内灌满水24h后进行闭水试验.7、由于玻璃夹砂管为柔性管，要使其发挥正常的作用,必须在施工中重视回填土的施工质量：（1）回填前应清除沟槽内的杂物和积水；（2）管区应对称分层回填，严禁单侧回填；（3）回填厚度应根据回填材料和回填方法确定，填料要符合设计及施工规范要求.4。1.6检查井施工本工程检查井包括新建雨水、污水检查井.井体施工时，按照设计图纸和相关规范要求施工,检查井采用M10水泥砂浆砌筑C30混凝土砌块，流槽采用C30混凝土现浇.砌筑井墙前，先浇筑C30混凝土基础和流槽厚度等于干管管基厚，砼强度达到70%以上时，才能在上面进行雨水和污水井的施工。浆砌砼预制块砌筑所用砂浆一律用砂浆搅拌机拌和，严格按设计标号进行配料和计量.（1）、测量放线按照设计图纸尺寸要求进行放井的内、外轮廓线;(2）、砂浆拌合首先进行砂浆拌合试配,按经试配确定的配合比进行拌合。在施工中按有关规定及时取试样,检测其强度。采用搅拌机拌合，砌筑用砂浆视砌筑用量确定,防止发生初凝和浪费;(3）、 砌筑砌筑前先检查预制砼块表面是否沾有泥土,应将石料上的泥垢冲洗干净，并保持块石表面湿润。、采用分层座浆法砌筑，先铺砂浆，厚度3cm左右，随铺浆随安放块并使块石安放稳定。邻缝用砂浆填充饱满并用铁钎插捣密实，严禁先堆砌块石后用砂浆灌缝;、上下层砌石应错缝，砌体外露面应平整美观，外露面上的砌缝应预留8cm左右深的缝隙，以备缝处理;、砌筑过程中因故停顿，且砂浆已超过初凝时间，应待砂浆强度达到2.5mpa后才可继续施工，在继续砌筑前，将先砌体表面的浮渣清降，砌筑时避免在已砌表面敲打块石，以免振动下层砌体；、勾缝前必须清缝，用水冲洗净并保持缝内湿润，砂浆应分次向缝内填塞密实。勾缝用砂浆按设计要求拌制，按实缝勾缝杜绝勾假缝；、 砌筑工作结束后及时用草袋片复盖并喷水湿润进行养护，待砌体达到0.5倍的设计强度后，揭掉草袋片，并及时洒水自然养护.（4)、砌筑后的井壁圆顺，灰浆饱满，爬梯安装牢固,安装爬梯时周围孔隙须用12水泥砂浆封实，砂浆未凝固前不得踏动爬梯。 （5）、检查井内的流槽与井壁同时砌筑,砌筑后的流槽应与上下游管底部顺接.（6）、砌筑检查井时预留支管应随砌随安，预留管的直径、方向、标高应符合设计要求，管与井壁衔接处应严密，预留支管管口宜用低标号砂浆砌筑封口抹平.4。1。7沟槽回填玻璃钢夹砂管道的施工，应尽量使基槽开挖、管道安装和回填连续进行,尤其是安装完毕后的管，应立即回填,以防止浮管.回填前,应清除管沟内的垃圾、积水以及各种杂物。填料必须符合设计要求，填土应水平分层铺填，分层压实,并应分层测定压实后土的干密度，经检查其压实系数和压实范围符合设计要求后，才能填筑上层。先将管道两侧拱腋下采用砂砾石人工均匀回填，然后在管道两侧同时进行分层夯实，以形成完全支持，主管区回填采用碎石屑、粒径小于40mm的砂砾、中砂粗砂,每层厚度为100200mm，密实度均应满足设计要求。 管顶以上1m范围内的覆土，不得用重型机械进行夯实，应用重量不超过100kg的蛙式打夯机夯实。分段回填压实时，相邻段的接茬呈阶梯形。玻璃钢夹砂管管沟回填图4.2管材质量的控制措施1、管材装卸与运输：（1) 装卸过程中应轻拿轻放，严禁摔跌或撞击。管道吊装应保证管道在空中均衡，可采取一个支撑点或两个支撑点起吊，严禁用绳子贯穿其两端装卸管道。 （2) 装卸采用的吊装绳应是柔韧的、较宽的皮带、吊带或绳索，严禁采用钢丝绳或铁链吊装管道.寒冷季节搬运管材时，严禁剧烈撞击，以防裂纹. (3） 管道应按规格分类堆放,管道直接存放在地上时，地面应平坦。严禁将管道存放在尖锐的硬物上，所有堆放的管道应加木楔防止滚动. （4) 管道运输过程中应作好管壁和接头的保护工作，承插口凹槽应包塑料布,防止凹槽损坏. 2、存放时管也应加木楔防止滚动，每一层应垫放枕木，枕木间距应小于1/2管长。管道不得叠放。 3、管材进入现场后，查收每批进场的管材质保单并进行按产品标准逐根质量检验，查看管壁不得有裂缝、断皮等现象，接口工作面平整、光洁,管口椭圆度误差必须满足接口间隙即橡胶圈压缩率的要求。不符合质量标准的拒收不得使用. 4、为防止露天管道受阳光的紫外线老化，可在外保护层树脂中加入抗老化剂，或在管道安装好后，刷抗老化剂树脂。 5、橡胶圈要存放在530的室内，湿度不应大于80，存放位置不宜长期受紫外线光源照射,距热源的距离不小于1m,现场随用随取,放置应避免长期挤压、拉伸、以免变形，要防止与易挥发物溶液和油脂接触.4.3、管道变形控制措施 1、管道安装埋设覆土到设计标高后，应在12至24h 之内测量管道的竖向变形值。竖向变形值不得大于3. 2、当管道变形超过3时，但不超过5%时，把回填材料挖出直到露出管径的85处,管道周围应人工挖掘以避免损伤管壁;检查管道是否有损伤，有损伤的管道应进行修复或更换，重新夯实管道底部的回填材料，用合适的回填材料重新回填施工，直至回填到标高并检查管道变形。3、管道变形的测量：（1)选择位置:对于有效长度不大于6米的管材，测量截面取在L/2（L为管道长度),对于有效长度为6米至12米的管材，测量截面取在L/3和2L/3处。 （2)测量并记录管道的竖向直径。管道变形的测量偏差不得大于1mm。然后即可计算竖向变形。4。4、保护地下管线措施 管道沟槽(或路基)开挖中遇到管线时，暂停施工，报告监理、业主，取得相关部门同意后方可继续施工,对于影响施工安全不能继续施工的，必须在采取保护处理措施后，才可继续进行施工，并在施工时必须要有管线主管单位进行监护。 第五章 施工质量管理5.1质量管理组织机构经理部及工程队成立全面质量管理领导小组,由项目经理、总工程师任正副组长,成员由经理部副经理、质检工程师、工程队经理、技术主管、质检员、试验员、设备、物资主管等组成。质检组织机构图见5。11，质量保证体系见图5。12图5。21 质检组织机构图项目经理：刘治然生产经理：冉光明生产经理：冉光明施 工： 李 宇 测 量： 邹 东现场技术员：罗 元 技术负责人：李 勇道路基础处理班组质量保证体系质量管理质量检查质量分析接受监察加强三检质量奖罚定期不定期检查加强试验检测质量一票否决质量情况通报制定纠正预防措施奖罚兑现 奖优罚劣技术保证质量控制原材料施工工艺符合设计规范技术培训图纸会审技术交底方案讨论科技攻关掌握规范标准明白设计意图落实质量责任明确质量分工提高施工技能设备保证定期维修加强保养提高综合利用率满足施工工艺需要确保质量目标实现5.1-2质量保证体系5.2质量控制及保证措施1施工前组织技术人员认真进行技术交底工作，明确设计意图及施工要求。2严格执行“三检制度和总工程师一票否决权制度，严把工序质量关。3加强控制铺设质量及回填压实质量。4. 排管沟槽采用机械开挖时，槽底以上20公分土采用人工挖土，修整槽壁和槽底,确保槽底土不挖松。如果超挖，用砾石砂填补,不得用土回填. 5. 摊铺砾石砂垫层前,槽底的松土、淤泥等杂物，必须清除，管道垫层及基础不得铺筑在淤泥或松填土上。并采取排水措施，保持沟槽不积水. 6. 管道铺设的质量措施： （1) 控制管道中心线不偏移，高程和管道中心线置于高程样板上,拉通长线后用线锤向下挂引. （2） 管节合拢时，管节二侧同步拉合，保证平稳合拢，不发生歪斜扭曲。 （3) 排管时，管口内放刻有中心缺口平板板,调整平尺板保持水平，使垂球线对准中心缺口,使管节居中. （4) 管道敷设要求顺直，管节两头垫稳,管道坡度不得有倒落水，每排二只管节用高程样板校核一次坡度. （5) 排管时,基础面无淤泥，管节内不得有泥、建筑垃圾等，若有及时予以清除. (6） 沟槽回填粗砂密实,(干重度不小于16kn/m3).坞膀时在管道两侧同时均匀下料回填。 7。 回填时沟槽内不得有积水,严禁带水复土，不得回填淤泥、腐殖土及有机物质。原土回填时大于10cm的石块剔除，大的泥块敲碎.沟槽回填凡在槽边、管道边及检查井边等压路机压不到的死角,应用蛙夯机夯实。 第六章 环境保护、文明施工措施6。1环境保护措施1、施工环保措施目标施工过程不污染环境、不造成水土流失；认真执行并达到国家现行公布的环境保护、水土保持法规的各项指标和要求.2、建立健全的环境保证体系建立以项目经理任组长的环境保护领导小组，配备必要的环保设施和环保专业人员。实行由项目部负责领导、部室分工管理、安质环保部监督指导，作业队具体实施的环境保护管理体制.由项目经理负责对项目部的领导层、管理层和作业队负责人,进行环境保护法规的学习教育，再由作业队负责人组织全体施工人员进行学习.主要学习由国家颁布的环境保护法、水土保持法、水污染防治法、大气污染防治法以及GB/T24001-2004环境管理体系文体等。并由专职环保工程师做辅导。日常认真学习环保知识，切实搞好环保工作。环境保护计划作为施工计划的组成部分，随同施工计划同时编制,同时下达和实施。在检查施工计划同时检查环保计划完成情况，解决存在的问题。项目部将环保工作业绩与安全、质量、进度等同等对待，同步检查，同步考核。所有环保工程与正式工程执行“三同时制度。3、环境保护措施(1）成立以项目经理为组长的环境保护领导小组，配备一定数量的环保设施和技术人员,认真学习环保知识，共同搞好环保工作。（2）采取各种有效措施，对在沟槽开挖、回填施工过程中容易引起环境污染的各种渠道进行严格控制。（4）车辆在运输管道或弃渣过程中，不得超限；车辆轮胎用水冲洗干净，保证道路的清洁。（5）施工场地和运输道路经常洒水，尽可能减少灰尘对生产人员和其它人员造成危害及对农作物的污染。（6）管道施工尽量安排在7：0020：00进行，避免噪声扰民。（7）施工期间，经常对施工机械车辆道路进行维修，确保晴雨畅通，并方便沿线居民的生产、生活。6。2文明施工措施1、文明施工目标。环境整洁、纪律严明、设备完好、物流有序、信息准确、生产均衡、创文明施工样板及安全标准工地。2、文明施工管理体系图6. 21 文明施工管理体系框图公司文明施工小组组长：项目经理刘治然 副组长：生产经理冉光明现场管理：罗元安全环保组长：程峰机电设备组长：张居富现场施工员：丁桥梁施工队管网施工队路面施工队附属工程队路基施工队实验组长：魏琴质量技术员：冉光华物资部组长：范应良3、现场文明施工管理现场文明施工管理，是贯穿于施工全过程的经常性管理工作之一,它与安全、技术、施工调度、机械设备、工程材料与设备供应管理密切相关，所以现场文明施工管理又是一项涉及面广、群众性较强的管理工作，实施现场文明施工的具体措施如下：（1)开展全员文明施工教育,使全体施工人员懂得文明施工是安全无事故的基础，是施工质量的保证,是职业道德的具体表现，是赢得信誉的基本条件.（2）结合现场实际情况，编制文明施工实施细则，杜绝野蛮施工，不规范操作，材料器材乱堆乱放,现场排水不畅,噪音、粉尘、排放污染严重，事故隐患不断等不文明现象,科学指导和推进文明施工.（3）在施工区及重点部位明显处，设置区域位置图,施工现场总平面图。（4）开展现场文明施工竞赛评比活动。以动态跟踪检查为手段，以文明施工实施细则为依据，开展“文明工号”挂牌活动。（5）文明施工活动，纳入班组内部分配考核项目，凡职工文明施工不达标者均减分扣奖。（6）文明施工活动列入年终先进单位评选内容，凡文明施工不达标单位无评选资格。(7）积极联系当地政府和群众，了解当地民风民俗，尊重民族的宗教信仰和生活习惯,处理好与当地政府和群众的关系,不与百姓发生冲突.(8)教育职工，严格遵守法律、法规和当地的规章制度。杜绝偷盗、斗殴等违法现象发生.（9）施工区域，每2m立一根高1.5m左右钢管，钢管外侧挂密目安全网或者彩钢板，用铁丝进行稳固，防止非施工人员随便进入现场。 施工现场悬挂警示标志。夜间设置红灯示警，各种防护设施、警告标志，未经施工负责人批准,不得移动和拆除。（10)施工工人操作地点和周围必须清洁、整齐、做到干活脚下清，工完场地净(11)施工场地管理：按施工总平面布置图实施定位管理，分管段、分片区进行场地规划，运输道路、材料场库、机械停放场、搅拌场、和生活区要按照总平面图合理布局,统一规划，布置整齐并在施工区域设醒目标牌。要求布置合理，秩序井然。（12）进入施工现场醒目位置设置施工标示牌,标明工程名称及主要工程量、建设单位、施工单位、驻地监理单位、设计单位、项目经理、工地施工及监理负责人.并在醒目位置设置一图七牌。一图：即平面布置图；七牌：即质量保证、安全生产、环境保护、文明施工管理牌等。（13）施工现场设置的临时设施，做到生活区和施工区划分明确，按规定布置防火设施.建立住地文明、卫生、防火责任制,并落实到专人.（14）合理布置施工现场给、排水系统.保证给水设施不渗漏，供水安全。排水系统顺畅，整齐大方。(15）临时用电按施工组织设计布置，不乱接乱扯，供电设施完好，光照充足.（16）机械设备停放有序、清洁，施工机运车辆行驶要遵章守纪，文 明驾驶，礼让三先，保证交通安全和施工安全。第七章 安全保护措施1、建立健全完善的安全组织管理机构，成立以项目经理为组长的安全施工领导小组，全面负责整个项目部的安全施工工作。2、专兼职安全员行使安全管理、指导、检查监督权利，制止违章,在危险时采取紧急措施，组织考核安全工作等责任与权力.专职安全工程师持证上岗，在施工现场均需配戴工作标志。3、技术交底必须同时进行安全技术交底，必须有现场专职安全工程师签认。4、每天开工前,所有施工班组必须进行安全工前检查，且记录备查.5、对各种安全规章制度进行宣读张贴，和经济奖罚挂钩，使之成为法规性、强制性的制度.6、参与项目施工的各种特殊工种的作业人员必须持证上岗，开工须进行安全教育培训。7、安全管理组织机构:针对本工程,项目部成立安全生产小组，由项目经理任组长，副经理、总工程师任副组长;安全质量环保部为专职管理部门，下设专职安全员；施工队设安全生产小分组，由施工队队长任小分组组长，小分组下设专职安全员。建立健全安全生产组织，监督施工中安全生产,实施施工过程中安全管理职能。如下图所示。71 安全管理组织机构框图72 安全保证体系框图说明: 1、三无：无因工伤伤亡、无交通、 无火灾及水灾事故 2、一控：控制年负伤频率在2 以下 3、三消灭：消灭违章指挥、 消灭违章作业、消灭惯性事故安全领导小组,组长：项目经理,副组长：书记、总工、副经理、安全总监安全方针：安全第一预防为主,综合治理安全目标：“四无”、“一控”“三消灭”安全责任制安全教育安全工作体系安全控制安全检查安全活动经费安全管理措施安全奖惩条例系统安全教育三工教育防 淹亡防交通事故防高空坠落定期检查不定期检查防火灾防 触电各业务室专职安全员各队正、副队长各队安全员、正、副班长各工班安全员、青年安全监督员现场安全生产确保施工全过程安全目标实现奖惩兑现提高安全意识提高预防、预 测能力防塌方防瓦斯消除事故隐患8、建立健全各项安全制度（1）开挖安全作业规章制度；（2）各类机械的操作、运行规则及安全作业制度;（3）用电安全须知及电路架设养护作业制度；（4)施工现场保安制度及火工品保管制度；（5）工地防洪、防火、防风措施;(6）安全生产劳动保护措施；（7）安全事故申报制度;第八章 冬(夏)季、雨季施工措施8.1雨季施工措施1、每天收听天气预报,做好雨前准备工作,根据天气预报合理安排施工。2、做好雨季施工技术准备工作（1）制定雨季施工施工方案和雨季施工管理措施。根据降水天气预报做好路基排水工作.在网格护坡现状路基顶面入水口处用砂浆砌筑八字排水口，砂浆下垫塑料布，将路基上的水引入急流槽处排出.网格护坡内的回填土雨水冲刷后，要及时回填并夯实。（2)制定雨季施工质量、安全控制点并加强监督和控制，依据质量、安全控制点进行技术交底,各控制点设专人负责，确保每个控制点依照既定方案执行.（3）汛前备足工程材料，成立防汛小组，由项目经理任组长带领各成员查明汛情隐患,做好防汛预案及准备工作，做好排水设施、备足防洪抢险器材。（4）修好施工便道，保证晴雨畅通.在施工便道旁准备级配良好的碎石。因雨水较大施工便道无法正常通行车辆时,清除淤泥后，将碎石铺到施工便道上，然后压路机碾压。争取最短时间内完成此项工作，确保施工便道的及时畅通，保证施工正常进行。8.2、夏季施工措施1、高温期间要适当调整露天作业人员的作息时间，上下班尽量避开中午，利用一早一晚施工，保证职工的茶水、清凉饮料供应，及时发放防暑用品，做好职工的防暑降温保健工作。2、回填土应做到随挖、随填、随压，以保证其含水率；若过于干燥，应洒水拌湿、拌匀,再进行碾压。8。3 冬季施工做好防滑、
