滑索砼基座砼施工方案.doc

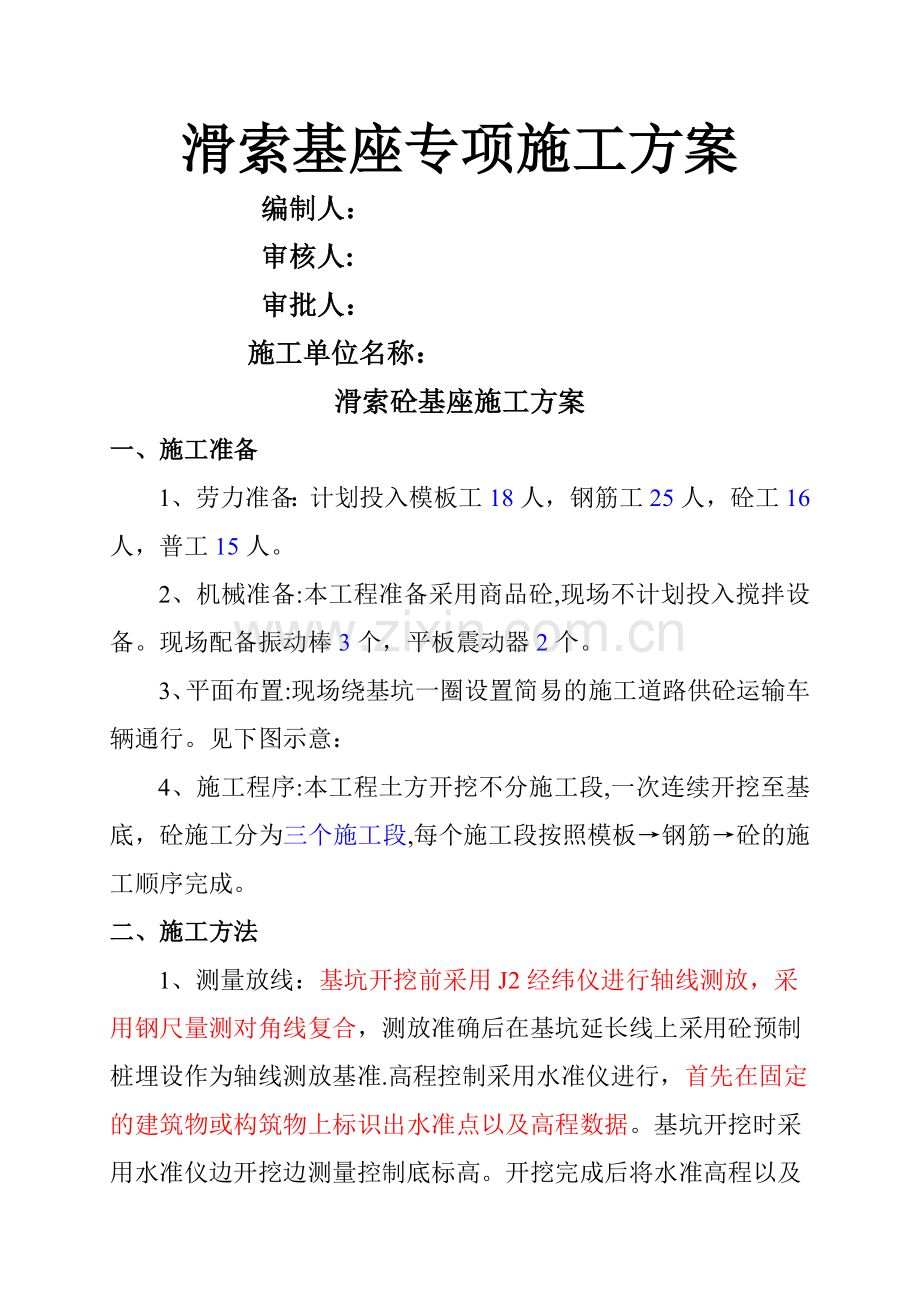

滑索基座专项施工方案编制人：审核人:审批人：施工单位名称：滑索砼基座施工方案一、施工准备1、劳力准备：计划投入模板工18人，钢筋工25人，砼工16人，普工15人。2、机械准备:本工程准备采用商品砼,现场不计划投入搅拌设备。现场配备振动棒3个，平板震动器2个。3、平面布置:现场绕基坑一圈设置简易的施工道路供砼运输车辆通行。见下图示意： 4、施工程序:本工程土方开挖不分施工段,一次连续开挖至基底，砼施工分为三个施工段,每个施工段按照模板钢筋砼的施工顺序完成。二、施工方法1、测量放线：基坑开挖前采用J2经纬仪进行轴线测放，采用钢尺量测对角线复合，测放准确后在基坑延长线上采用砼预制桩埋设作为轴线测放基准.高程控制采用水准仪进行，首先在固定的建筑物或构筑物上标识出水准点以及高程数据。基坑开挖时采用水准仪边开挖边测量控制底标高。开挖完成后将水准高程以及轴线桩引测至基坑内,用以控制砼施工的轴线以及高程。2、土方开挖施工方法；基坑开挖采用卡特320反铲式挖掘机端沟进行大开挖，开挖时采取由基坑一端向另一端分两次开行路线进行后退开挖。基坑放坡系数为1：0.33.机械挖至距基底200mm标高处，由人工清理基底，切勿扰动原有地基.3、模板工程施工方法：模板安装以现场拆装式施工方法，既在施工现场按照设计要求的结构形状、尺寸及空间位置现场组装,当混凝土达到拆模强度后再拆除模板。模板采用钢模板，50钢管及扣件固定。模板拆除；应待混凝土的表面强度达到不致因拆模而受损坏时方可拆模。4、钢筋工程施工方法; 钢筋制作:地锚网片与地面拉网钢筋,以工作区制做成型,现场入模固定安装.基础地锚埋件钢筋以工作区弯制成型运至现场绑扎，钢筋以全点绑扎牢固。钢筋保护层采用预制砼垫块,垫块尺寸，每平方米不少于一块，骑马筋及地锚网片、地面拉网钢筋采用钢筋马凳支撑，每平方米不少于两个支撑。 5、预埋件的加工与安装预埋件的制作：以工作区制作成型，现场入模固定安装，预埋件采用20钢板，与25的螺纹钢焊接而成。埋件焊接要求：焊接必须牢固，不许有夹渣、气孔、裂纹、烧边、严重变形等缺陷.预埋件安装前，先依据图纸校验安装位置与标高,确定无误后再进行安装,埋件安装采用焊接与绑扎相结合的方式。安装完后经相关单位验收后方可进行混凝土浇筑。6、防雷接地装置的施工 滑索的防雷接地体采用5050*5角钢，在基座地锚安装完成后，设于基础一边500mm处，垂直夯于地下，埋深2.5米，并用404扁钢与地锚网片、地面拉网、滑索支架做可靠焊接，焊接面不应大于扁钢截面的2倍，高处滑索房顶按设避雷针，其长度不小于1。5米，用扁钢与就近的滑索支架做可靠连接,并引下与接地装置相连接，混凝土施工前,做防雷接地电阻测试，测试值不大于30欧姆为合格,测试合格后方可进行混凝土浇筑.7、混凝土工程施工方法; 施工所用砼采用砼搅拌车运至施工地点。砼浇注及振捣：混凝土浇注分层连续进行，每层浇注厚度控制在30cm，每层采用插入式振捣器进行振捣，施工至顶标高后，面层用平板振捣器进行拖平,并用木杠刮平，木抹子搓平。插入式振捣器按行列式和交错式均匀排列，插点间距不大于振捣器作用半径的15倍，操作时要“快插慢拔，每一插点时间为2030S，振捣上一层时，应插入下层5cm，以消除两层间的接缝。平板振捣器的移动间距，应能保证振捣器的平板覆盖已振捣的边缘。混凝土不能连续浇注时，如果超过2h以上，应留置施工缝,施工缝留置成垂直于基面的直缝。浇注混凝土时，应经常注意观察模板、支架等无走动情况，当发现有变形或移位时,立即停止浇筑,并及时修整和加固模板,完全处理后再继续浇筑混凝土.砼的测温：当砼浇筑后内外温差小于25时裂缝可以得到有效控制。温差较大时在混凝土表面增加覆盖，减少温差。测孔布置：测温孔采取20的薄壁钢管制作，管下端采用镀锌铁皮封死，预埋入砼内，表面高出砼50mm,测温孔布置数量为每300m2一个。测温方法：将温度计伸入管内中下部位置,管口用软橡皮塞堵严，以保证内部测温准确，三分钟后将温度计迅速提出读数并纪录数据。测温从混凝土初凝后开始,第一天至第七天每四小时一次，第八天至第十四天每八小时一次.混凝土内温度连续24小时呈下降趋势并平稳时可停止测温。砼养护：混凝土浇筑搓平后,在12h左右采用塑膜覆盖和洒水，浇水的次数应能保持混凝土有足够的湿润状态，一般每天不少于2次，养护期不小于7天。8、混凝土试压块的留置。混凝土试压块模具采用100100*100立方体模具，以三个为一组。每台班或每100立方米留置一组。三、施工中应注意事项1、避免施工缝的方法：在人员组织和材料准备上，保证混凝土浇筑的连续性。浇筑时在上层混凝土开始初凝前，及时覆盖下层混凝土，避免施工缝的产生.间隔时间约1-2小时。2、浇筑混凝土时，要保证在浇筑时不能摇动钢筋，避免钢筋发生移位.钢筋工派专人负责看守配合，及时恢复移位钢筋.四、其它质量保证措施1、对现场不合格的混凝土由现场调度退回搅拌站.2、质量检查人员检查施工,严格按照顺序振捣；接班振捣人员提前半小时到岗与上班振捣人员共同操作,交班人员推迟交班半小时撤岗。五、安全措施1、混凝土施工的作业人员，必须穿胶鞋、带绝缘手套。2、泵管接头应连接紧密可靠、不漏浆，支撑架子牢固，输送时先试送,检修时必须卸压。3、夜间浇筑混凝土必须有足够的照明设备.4、在指定的电箱上接线，振动棒、振动板有专用开关箱,并接漏电保护器（两极以上漏电保护），接线不得任意接长.六、施工进度安排
