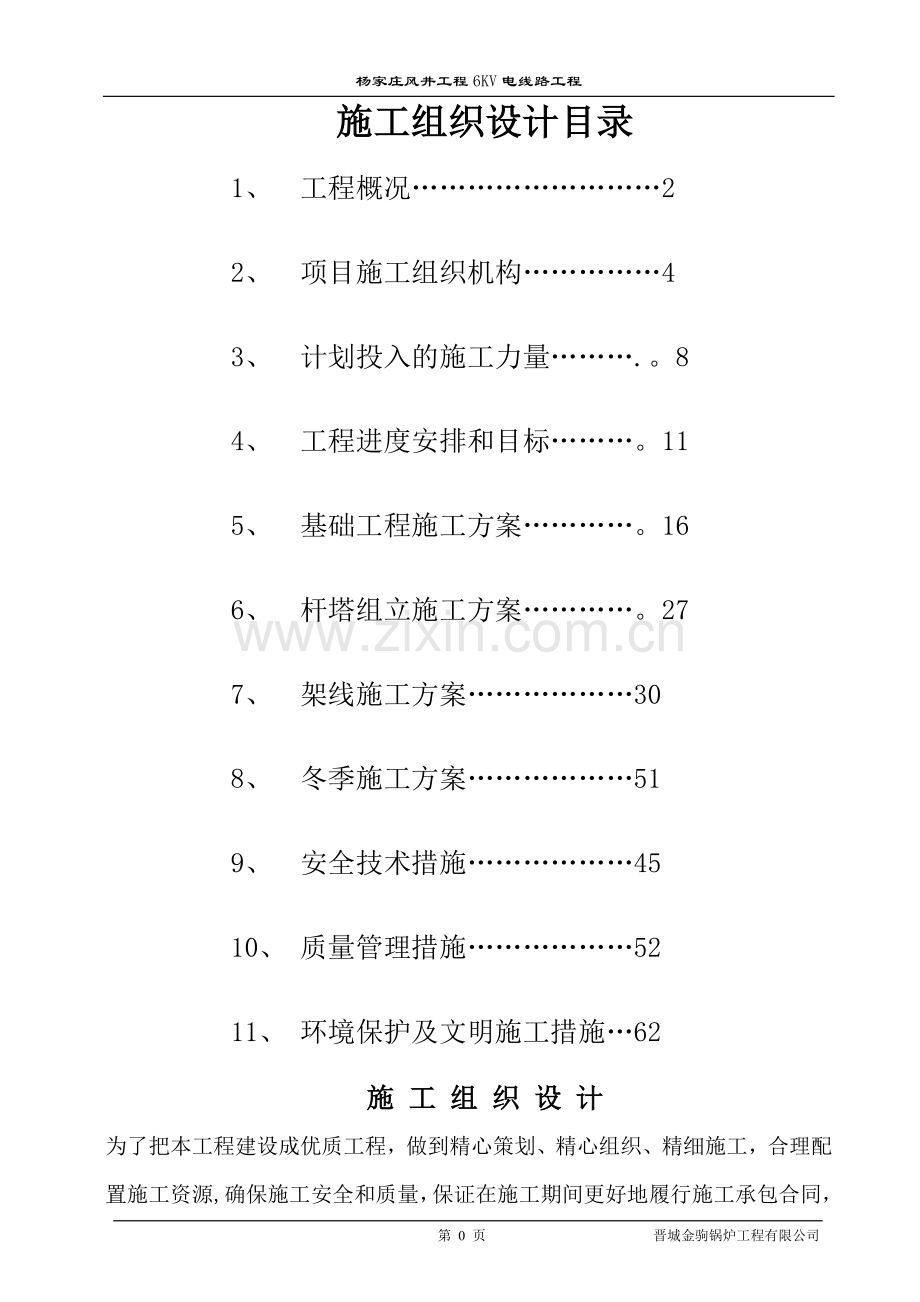

1、杨家庄风井工程6KV电线路工程施工组织设计目录1、 工程概况22、 项目施工组织机构43、 计划投入的施工力量.。84、 工程进度安排和目标。115、 基础工程施工方案。166、 杆塔组立施工方案。277、 架线施工方案308、 冬季施工方案519、 安全技术措施4510、 质量管理措施5211、 环境保护及文明施工措施62施 工 组 织 设 计为了把本工程建设成优质工程,做到精心策划、精心组织、精细施工,合理配置施工资源,确保施工安全和质量,保证在施工期间更好地履行施工承包合同,给建设方交付一个放心满意的工程产品,依据有关设计文件、有关规程规范和相关资料以及本工程的特点,特编制此施工组织设计

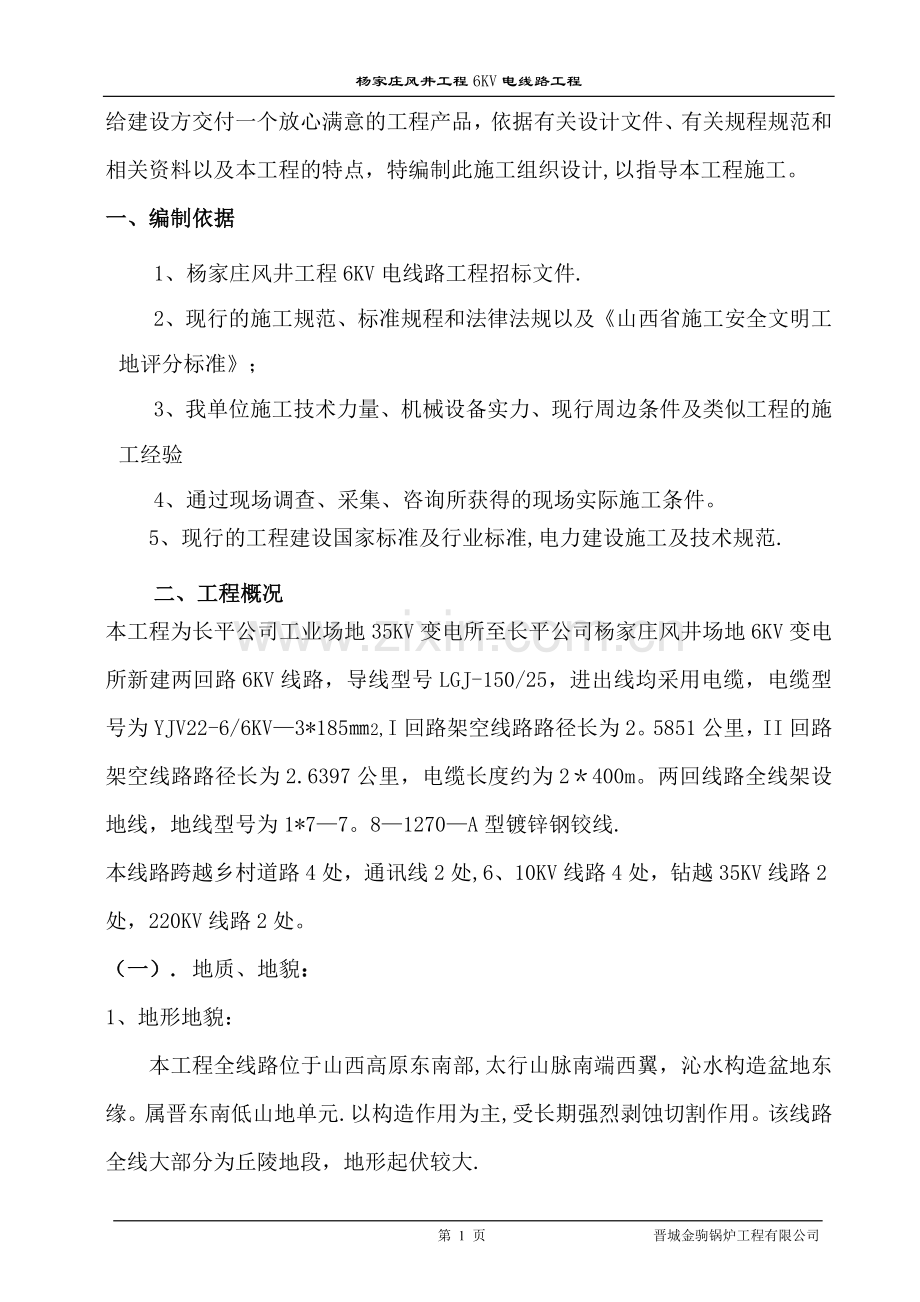

2、,以指导本工程施工。一、编制依据1、杨家庄风井工程6KV电线路工程招标文件.2、现行的施工规范、标准规程和法律法规以及山西省施工安全文明工地评分标准; 3、我单位施工技术力量、机械设备实力、现行周边条件及类似工程的施工经验4、通过现场调查、采集、咨询所获得的现场实际施工条件。5、现行的工程建设国家标准及行业标准,电力建设施工及技术规范.二、工程概况本工程为长平公司工业场地35KV变电所至长平公司杨家庄风井场地6KV变电所新建两回路6KV线路,导线型号LGJ-150/25,进出线均采用电缆,电缆型号为YJV22-6/6KV3*1852,I回路架空线路路径长为2。5851公里,II回路架空线路路径

3、长为2.6397公里,电缆长度约为2400m。两回线路全线架设地线,地线型号为1*77。81270A型镀锌钢铰线.本线路跨越乡村道路4处,通讯线2处,6、10KV线路4处,钻越35KV线路2处,220KV线路2处。(一). 地质、地貌:1、地形地貌:本工程全线路位于山西高原东南部,太行山脉南端西翼,沁水构造盆地东缘。属晋东南低山地单元.以构造作用为主,受长期强烈剥蚀切割作用。该线路全线大部分为丘陵地段,地形起伏较大.2、地质情况:本工程全线路杆塔基础位于煤矿采空区域内,其中 D1、J6、1-J7、2-J7杆位的杆塔基础土性均为粉质粘土,稍湿、中密,承载力特征值fak=180kpa; 其中1J8

4、、2J8、D15杆位的杆塔基础土性为灰褐色泥岩,泥质胶结,承载力特征值fak=500kpa;其中1J10、2J10、1-J14、2J14杆位的杆塔基础土性上层为薄层红土,厚约0.5m,承载力特征值fak=180kpa,底部为强-中风化黄绿色泥岩,泥质胶结,承载力特征值fak=300kpa。3、交通运输条件: 本工程线路前端及后端附近有乡村道路或便道,交通运输比较困难,中段地形较复杂,运输较困难,进入作业时需修路。4、施工气象条件:本工程主要气候特征:日照丰富、温度变化较大,干旱、雨量少,湿度小等特点。覆冰厚度为5mm,最高气温40C,最高低气温20C,年平均气温10C,最大风速25m/S,设计

5、参数采用西北级气象条件。5、社会环境条件:本工程线路走径主要位于荒野丘陵地段,中段道路对施工影响较大.(二)、工程技术特性1、基础型式:本工程采用的基础型式为配筋现浇混凝土大筏板基础,采用C25混凝土浇筑,主筋采用级钢筋,垫层采用C10混凝土。2、杆塔型式:本工程共设杆塔23基,其中直线铁塔11基,转角及终端铁塔12基。3、架线部分:本工程导线采用LGJ150/25(GB11791983)钢芯铝绞线,采用FD4型防震锤防震。地线采用单根JG-50(标记为:1*7-7。8-1270A-GB120088)稀土锌铝合金镀层钢绞线。4、防雷接地:本工程全线架设避雷线,保护角不大于25度.进出线铁塔每相

6、导线各加一支FS4-6避雷器做为防雷保护.地线采用FG35型防震锤防震四、项目施工组织机构1、 施工现场组织机构本工程实行项目经理负责制,项目经理、项目技术员由公司任命,项目部下设四个职能管理人员,负责施工过程的监督、管理与服务,投入三个施工队。本工程施工现场组织机构见下项目经理项目总工资料员材料员质检员安全员架 线 施 工队杆塔组立施工队基 础 施 工 队2、职责与分工为确保项目部的有效运作,我们按照建设工程项目管理规范(GBT503262001)的规定,结合工程实际情况,项目部对主要人员的职责及权限作了具体规定,凡本规定未涉及到的内容,均按照建设工程项目管理规范(GBT503262001)

7、的有关规定执行。2。1、项目经理职责项目经理是公司法定代表人授权的本工程施工的第一责任人,代表公司全面履行本工程的施工合同,主要职责如下:(1)、负责本工程的施工资源管理,合理配置资源,确保工程施工按计划实施.(2)、向公司经理负责,接受并贯彻执行项目法人、监理工程师的各项指令.(3)、按照公司的质量方针,安全目标及安全、质量体系文件的要求,建立并完善本工程的安全质量保证体系,履行其质量与安全职责。(4)、督促本工程各项管理制度的建立与实施,监督并考核各部门的工作.(5)、负责本工程各项重大事宜的决策和项目部各种购置计划的审批。(6)、负责组织召开生产工作会议和安全工作例会。(7)、负责项目范

8、围内的危险源辨识、风险评价和风险控制计划,以及控制措施的制定和实施。(8)主管日常施工生产的工作安排,在授权范围内,合理安排施工工作,进行资源调配;(9)、负责对项目部劳务、机械、车辆、工器具和材料的调度;(10)、负责安全监督管理工作的组织与实施,履行其安全职责;(11)、遇到青赔阻挡等及时进行处理,确保施工正常进行;(12)、负责主持召开工作碰头会,使施工安排的更加可行、科学,并对施工质量负责;2。2 项目总工职责、主持本工程的技术管理工作和质量管理工作,从技术上对本工程的质量全面负责.、实施施工过程控制,质量监督检查以及检验和中间验收工作.、对施工方案的安全可行性负责,以可靠的施工方案,

9、确保施工安全。、负责本项目施工人员操作技能的考核,主持施工期间作业人员操作证件的复评工作.、组织文明施工措施的实施与考核.2。3质检员职责严格按规范、标准、设计文件、施工图对本队施工过程中的工序质量进行监督检验;负责工序交接检查工作, 对质量问题提出返工要求;负责工序控制卡、工序检验记录的收集、保管、填写、移交和质量数据的收集、统计、分析工作;参加施工队不合格品的确认,制订纠正预防措施。2。4材料员职责、负责业主提供物资的卸货、装运、检验、保管、发放等管理工作。、负责自备材料的采购、加工、检验、保管、发放以及对分供方的评价等工作。、负责施工物资、机具设备的管理与供给.、负责制定施工物资、机具设

10、备的管理制度并实施。、认真履行本部门的质量与安全职责,作好分管工作范围内的安全质量,保障工作.2.5涉外协调员职责、负责本工程的对外关系的协调与处理,确保工程施工的顺利进行。、负责工程涉外协调、青苗赔偿、永久性征地及路线通道的打通工作。、制定涉外协调费用开支计划和青赔、征地、拆迁、树木砍伐等赔偿费用的协调并制定费用计划报项目经理批准。、负责组织召开与施工有关的单位部门的协调会议,取得当地有关部门的大力支持。(5)负责与工程有关的其它涉外工作事宜.2.6施工队队长职责 接受并执行项目部、项目法人、监理工程师的指令,合理组织调配本队施工力量,机具等资源,合理安排施工程序,坚持文明施工,确保本队施工

11、任务,安全、优质、按期完成,符合工程总目标的要求。3、 项目部、中心材料站的设置为了便于施工管理,内外联系、材料运输等工作,我们决定在项目部附近设立材料供应站。4、通讯本标段项目部与外界、公司本部用电话联系,为便于工作联系,有关人员配有手机;施工队与项目部使用对讲机或手机联系。五、计划投入的施工力量和主要的施工机械设备,试验设备、仪器仪表配备 本项目计划投入的施工队伍:根据本工程的工程特点、环境条件、基本工程量、进度要求,结合我公司的施工综合进度水平,本工程计划投入的施工力量如下表序号工种杆塔基础施工队杆塔组立施工队架线施工队合计1电力工22025472泥瓦工663电焊工22154钢筋工445

12、混凝土工886木工447力工2050601308机械司机22269装吊工22410油漆工22总计507690216主要施工机械设备,试验设备、仪器仪表配备 为保证工程施工机械化,使用检测手段先进、齐全、确保本工程高标准、高质量、高速度地建成,有我单位合理配置类型仪表,所投入的机械和技术装备,能满足工程施工需要,并留有一定富余量。调试配备技术熟练、经验丰富的操作维护人员。主要施工机械设备、仪器、仪表配备计划见下表。主要施工机械设备序号机械名称规格型号数量单位备注1混凝土搅拌机350L 2 台2振捣器 4台3抽水机 2 台4发电机 30、15kw2台5人字扒杆 400400mm 6付6手搬葫芦 3

13、t、6t30 个7牵张机套 5t 牵、3t 张18导线尾车 2套9放线滑车 60个10单轮铝放线滑车 30个液压机 2套12客货两用车五十铃4台13工程指挥车三菱汽车1台14 运杆车PJU-2.52 台 15 放缆车 FLZ3t2台16机动放紧线车 JEZ-3t2台17 线、缆盘拖车 35t2台 18内燃卷扬机 25t1台20电焊机 4台19 切割机 3kw3台21对讲机 摩托罗拉20 台22台式钻床 S3SL25 03台 2 3母线煨弯机自制 2台24台式/手提电脑1/1 台含打印、扫描设备主要测量、检测及试验设备表序号机械名称规格型号数量单位备注1兆欧表 2500V6台2兆欧表 500V6

14、台3万用表 MF10210台4接地电阻测试仪Z2PB-14台5电缆故障测试仪 武汉仪器厂 2套6 交、直流耐压试验设备2套7钳形数字多功能表CDM-2302 台8水准仪DS303台9经纬仪J2-12套10继电保护测试仪GSJB3 2 套11多功能校线仪武汉仪器厂2套12电容值表DM6013A1台13地下管线探测仪AID-9612台14 变比电桥1台15双臂电桥QJ442 台16回路电阻测试仪2台17指示仪表校验电源HX20201台 18保护装置试验仪WBS50B1台20高压开头测试仪ESFV 型1台19互感器试验仪HEHH1台21电缆测试仪1台六、工程进度安排和目标(一)施工任务1工程全部本体

15、施工。2 根据工程量购置所需施工机具、人力及其它资源。3受建设单位委托,参加建设单位供应的材料在采购过程中的管理.4 负责建设单位供应的材料到我施工项目部材料站的质量验收工作。5 负责建设单位供应的材料从交货地点到我项目部材料站卸车、运输以及现场保管。 6 建设单位供应的材料以外的其它材料的采购、运输、保管.7 障碍物的拆迁、青苗赔偿、树木砍伐、线路通道清理、施工临时占地等,以及为了正常施工所办理的一切手续.向业主方转交拆迁赔偿等必要的原始资料和凭证.8为保证施工安全、质量、进度所要采取的各种措施,以及为保证施工正常进行的各种协调工作;9负责通道的看护,并确保其在启动验收前满足设计规程要求;1

16、0 配合中间验收、竣工验收、系统调试,保证线路畅通以及移交前的维护和看管工作。11按业主及监理的要求进行本工程的声像资料、竣工资料的归档、组卷与移交。12塔号牌、相序标志牌、防鸟叉及防鸟档板的安装。13竣工后一年内的质量保证。(二)施工期限1根据本工程招标文件的要求,本工程施工期限为60天。在工程开工前,应向监理单位提交施工进度计划.2进度目标:坚持以“工程进度服从安全质量”为原则,保证按照工期安排开工,施工过程中保证根据需要适时调整施工进度,积极采取相应措施,按时完成工程阶段性进度计划和验收工作。3、 施工进度计划详见施工进度计划横道图(附后)。(三)工期保证措施1 抓好开工前的准备工作、认

17、真做好线路调查,组织人员深入现场,对本工程逐基进行详细的调查,并根据招标文件及施工合同编制施工组织设计和工程有关管理制度,指导工程施工。、抓紧抓好施工物资供应。工程材料的到货及时与否直接影响工程的进度,我们不但要及时采购由我方供应的材料,而且要经常与项目法人取得联系,使各种材料按时到位,物资供应科做好接货、验收和供应工作。按照物资供应计划,保证物资及时供应.、做好场地准备工作.项目经理部涉外协调员提前按照要求,认真调查沿线树木、农作物及施工道路情况,加强与地方政府的联系和协调,搞好关系,提前召开工程协调会,尽早办好树木砍伐、青苗赔偿和拆迁工作的手续,以避免和减少施工受阻,为顺利施工创造条件。、

18、认真做好施工力量和施工机具的准备,公司根据施工进度网络计划做好施工力量的调配工作,精选施工队伍并组织好技术培训;同时抓紧进行工程所需机具及工器具的进场工作,并且使施工机具的保养、维护工作始终如一,要做到经常性和持续性.2 推广运用微机网络管理技术、继续推行施工中行之有效的管理办法(如施工横道图和各种考核表),使全体施工人员关心各项指标的完成情况,自觉保安全、保质量、保工期.、实行动态管理,加强调度、调配工作,项目经理部按照形象进度计划,抓住关键环节,及时协调、均衡、调配。、加强执行情况的检查工作,施工中各施工队长经常深入施工现场进行监督检查,项目经理部进行定期和不定期检查,发现问题及时解决.、

19、做好统计上报工作.3 积极推广采用先进的施工方法和机具,减轻劳动强度,提高施工效率.4 积极推行经济承包责任制。实行分片、分段、分级责任承包的办法,明确各级、各部门的经济责任制.5 做好思想政治工作.在施工中坚持“两个文明”一起抓,开展文明班组竞赛活动,做好施工人员的思想政治工作。公司将在施工期间专门安排人员解决一线职工的后顾之忧,使施工人员全身心地投入工作。6 处理好与当地政府关系,搞好团结。尊重当地风俗习惯,同心协力搞好工程建设。7 根据本工程的特点,来确定关键的工序及环节,基础工程是决定工期的主要分部工程,因此我们将采取以下措施:(1) 砂、石、水泥和水的运输可由各施工队负责组织(或利用

20、沿线附近的劳力等形式)运至塔位,以保证能满足现浇基础混凝土的正常进行。(2) 泥水地质的基础开挖将配置抽水设备,确保基础开挖正常进行.(3) 基础开挖由各施工队负责组织劳务队伍以单基承包形式来开挖,并投入自身人力、设备进行指导、监督与配合.(4) 委派专人负责材料运输的验收交接工作以及基础开挖的技术、设备、材料的现场监督和指导.(四)材料设备及物资、机具供应1 材料、物资供应地点本工程导线、架空避雷线、绝缘子及金具、铁塔材料均由中标单位供应,接续金具及其他材料由我方自行组织加工或订货.中标单位供应材料由中标单位负责送到我项目部材料站. 2 根据工程情况,我项目经理部在附近设立材料供应站,负责存

21、放及供应全部工程的材料、设备。3水泥的定购厂家必须是经过国家水泥产品质量认证委员会认证通过的认证厂家,且资质符合要求,商业信誉良好;有国家颁发的生产许可证,有经过省级管理机构批准的试验机构,并提供给业主、监理单位相应的各项证件,要按施工验收规范要求制定水泥的采购、运输、保管、使用、试验等管理办法,在工程中予以实施。同时在提货时应认真检查,确保实际使用的水泥与样品一致,同时向厂家索取质量证明资料,并妥善保存。4 工程所用的砂石:。4。1 选场:按照质量可靠、供货能力满足施工需要、价格合理、施工运输较为方便为原则,经业主单位及监理单位有关人员查验同意后方可进场。4。2 采样和试验:按规定进行取样,

22、送业主或监理认可的试验机构进行检验,合格后出据试验报告,并将实验报告提交业主(或监理工程师)审批,获准后确定该料场为合格分供方,并与之签订采购合同。4。3砂石料确定后,立即进行配合比设计(业主或监理工程师认可的试验机构进行)。4。4实际用于工程的砂、石料必须与样品相符,当实际用量可能超过样品代表的批量或对质量有怀疑时,经现场监理工程师见证后,必须立即重新取样送检和进行配合比设计。5 对自行采购的物资和业主提供的工程材料、设备,包括由业主组织订货的物资材料,均应按规定进行进货检验和进货试验,保证所有材料设备均符合国家有关标准、规程、技术规范等文件中规定的标准和要求,且应有生产厂家的质量证明书、产

23、品合格证以及有关试验报告。5。1 原材料及设备的运输、保管均应执行宁夏天净元光电力工程公司质量体系文件中有关程序文件规定,防止损坏、变质、锈蚀和丢失.5。2如发现由业主提供的材料及设备有不符合要求或经检验不合格者,要做好记录和不合格标识,并向监理工程师及业主供货方报告,请示处理办法。5。3 积极配合供货厂家检查材料、物资质量情况,协助厂家现场清点材料。5.4 主要施工机械与工器具配置见表615。5 对本工程所使用的计量仪表、量具、仪器必须经法定计量单位校验并有许用标识和证明.检验量具、计量仪表齐全且有检验合格标志。其配置见表62.5.6 在本工程中使用的机械、设备、工器具必须完好、可靠,影响工

24、程质量和危及施工安全的机具一律不准使用.基础施工1 工地运输选择合理的运输道路,由卸货站至材料站和物资供应站到各材料堆放点的大运,采用汽车运输;各材料堆放点至各塔位的小运若能采用机械运输时尽量采用机械运输。2 复测2。1本段线路杆塔位均以埋设木桩作为标志,部分直线塔位现场无桩者,以杆塔档距为准。凡丢失或毁坏的杆位桩,补定时以路径纵断面图中里程和高程为准.2。2施工测量必须使用游标最小读数不大于1的经纬仪,且经纬仪必须有检测合格证。2。3线路复测内容包括线路的直线性、转角度数、档距、塔位高差以及地形地物之间的高差和沿线跨越情况,复测结果应与路径平断面图、杆塔明细表及基础明细表相同。转角杆塔分坑测

25、量监督控制卡路径复测记录路径复测分坑及基坑开挖检查记录平整基面分 坑运输钢筋模板绑扎钢筋基坑开挖运输砂石水泥安装模板、钢筋笼混凝土浇制各岗位监督控制卡混凝土浇制日志浇制混凝土基础拆模监督控制卡基础施工检查及评级记录拆 模回填土清理现场图2-1 基础工程施工工艺流程及施工过程控制图2.4施工测量必须由测工担任,技术员监测,测量中所立花杆和塔尺应垂直于地面。2.5标桩上书写文字或符号时,应用红油漆且书写清楚,并由专人做好线路复测记录。复测记录应如实填写,且应字迹工整清楚。2.6线路复测时,两相邻直线桩之间横线路偏差不超过50mm,顺线路偏差不大于设计档距的1,转角桩的转角度数偏差不超过130.2.

26、7交跨复测时,核查被跨越物名称,测量被跨越物高程,交跨角及与最近杆塔的距离,并做详细记录。2。8队与队接头处应至少延伸复测两基.2.9复测时若实际复测结果与设计不符时,应及时向项目部汇报,由项目部协同设计院进行复勘处理.3基础分坑3。1分坑是在线路复测完毕后的工作。分坑前应首先校核相邻的档距和直线性,若是转角塔,应校核转角度数,并查看塔位地形,对塔位基础各腿所处位置有大概的估计,对塔位的真实位置进行最终认定。3.2基础分坑前必须按杆塔明细表、分坑图、杆塔基础配置表核对杆塔型号、呼称高、转角度数、降基面值、基础型号、地脚螺栓规格及根开等,若有不符时,及时通知项目部,处理后方可继续施工。3.3将仪

27、器架设在中心桩上,对准前后视,若是转角塔准确测量出实际角度,定出二等分线桩,一般要求二等分线桩应设在离中心桩20m以外不易受到人为破坏的特征地貌处,并且钉设好的二等分线桩时必须由另外一名测工进行复勘校核,如现场不具备该条件时,应由本人采用大、小角两次测量,分别进行校核.3。4仪器仍在中心桩上,对准前后二等分线桩,并注意中心桩位移方向及位移值。如是直线塔对准线路方向前后,依照分坑图表准确钉设四个基础中心桩A、B、C、D及控制桩。其分坑桩的距离依照分坑数据表中数值进行分坑,要求分坑桩间必须用塔尺准确操平,操平高差不大于5mm.3。5分坑桩订好后,及时用钢卷尺对基础根开和对角线根开进行校核,要求根开

28、误差不大于0.2的根开值,同时将仪器再架设在塔位中心桩上,对整基基础分坑扭转进行测量,要求扭转误差角度不大于5.预偏值、2高差、位移值按照设计图纸进行施工。4画坑画坑时以基础底板尺寸为基准,考虑底板支模工作面以及地质情况放坡因素加大后,给出坑口开挖尺寸线,并由测工、技术员现场对挖坑负责人进行交底。5挖坑5.1 基坑开挖时,首先应该核实地质情况与工程地质勘测报告中描述的地质情况是否一致,若不一致,应及时通知设计单位处理。同时应通知监理工程师对地质进行验证。5。2基坑开挖应保留塔位中心桩,作为校验立柱顶高、基础埋深的参照标志,若不能保留,应将塔位中心桩引出。5.3塔基降基面时以中心桩顶面高程为准;

29、主杆和铁塔的基础基面均以中心桩高程或中心桩降基后的高程为准,同基基础坑在允许误差的范围内,应按最深坑操平.5。4 各种埋深定义如下:铁塔基础指基础底板的底面至地面的距离。5。5基础坑的深度以设计为主,当施工误差超过有关规定的要求时,应按规范规定处理;有可能危及基础稳定、交叉跨越等涉及到线路运行安全时,应及时上报项目部。5.6坑深误差不得超过+100mm、30mm.当坑深误差不超过+100mm时应回填土夯实处理。当坑深误差超过+100mm时应铺石灌浆处理。6基础材料6。1基础所用原材料应符合现行国家标准及有关专业标准,并附产品出厂合格证明.6.2本工程基础混凝土等级均为C25,基础垫层用混凝土等

30、级均为C10.保护.配合比由项目部负责,监理工程师验证,各施工队严格按项目部下发的配合比给定值进行混凝土基础配置。6。3现浇基础配筋采用Q235钢筋.地脚螺栓基础钢筋由我公司加工。6。4砂石:本段工程采用1030mm粒径碎石,水洗砂。砂石已经过监理工程师见证,我方人员取样送检且试验结果合格.砂料运至现场后必须经过10mm网筛过筛后方可使用。6。5水泥:全线均采用普通硅酸盐水泥.出厂时必须有3天检验报告,水泥在拉运过程中,必须注意合格证、标号和出厂日期。标号不符合设计要求,不得拉运,出厂日期超过三个月必须重新试制配合比。水泥吨位超过200吨时应重新抽样检验。砂、石、水泥必须送往经业主或监理单位认

31、可,具有相应试验资质的实验室进行抽样检验,经检验合格后出具砂、石、水泥的检验报告方可使用。6。6水:基础浇制用水使用可饮用的水,即清洁的淡水.7 钢筋笼绑扎:7。1钢筋笼一律在现场绑扎,绑扎前应除锈,并采取防油防污措施。7。2钢筋笼绑扎时必须按设计要求进行,必须检查主筋及箍筋的品种、规格和尺寸,不得以小代大或少绑漏绑现象出现。7。3在绑扎时,钢筋接头部位应错开,不得放置在同一面上.7.4钢筋笼绑扎误差要求:主筋间10mm;箍筋间20mm。7。5钢筋保护层应用事先预制好的垫块进行支垫,以保证主筋保护层符合设计要求。本工程主筋保护层均为45mm。采用棱边长45mm正方体预制混凝土块支垫,且立柱主筋

32、底板下层保护层厚度为70mm,采用棱边长70mm正方体预制混凝土块支垫立筋。8模板安装本工程自立塔基础台阶较多,支模时应采取钢管搭设承托架固定模板,找正好的模板各台阶及立柱应用顶木支撑牢固。模板之间缝隙采用密封条密封,防止砂浆外漏.9浇制现场混凝土坍落度实验及溜桶(槽)使用浇制现场应配备坍落度测试桶和混凝土溜桶.每基浇制前应做坍落度实验,根据坍落度(坍落度为3040mm)实验来控制现场水灰比,当混凝土下落高度超过2m时,必须使用溜桶,防止混凝土离析和破坏已绑钢筋笼的外形.10试块制作10。1混凝土试块:直线塔要求3基做一组,转角塔(含直线转角塔)、耐张塔一基一组。0.2试块必须同基础在同等条件

33、下制作和养护,现场编号应明确表示桩位号、塔腿号、制作日期、制作人、混凝土标号并做详细记录.见证取样试块应有详细测温记录,最后由项目部会同监理一起送实验室进行压力实验。11、浇注准备当施工队现场准备就绪,基础支模、找正完毕,自检合格后,向项目部递交浇制申请书,项目部有关质检人员接到申请后,会同监理进行现场检查,下发基础浇制命令书后,施工队方可进行基础浇制工作,在浇制过程中项目部技术员、质检员必须全程旁站。12、基础施工特殊要求基础施工应遵照110500kV送电线路施工及验收规范(GB502332005)和线路工程建设单位送电线路负责部门及监理的有关文件.12。1所有基础回填不得采用含腐烂植物残体

34、的土质。12.2基础施工中必须重视塔基及附近的环境保护,施工中凡损及农田灌溉的基础施工完毕后进行地貌恢复,弃土要妥善处理,不可随便堆放或沿坡任意自行滚落,应用编织袋装好,就地堆放整齐.12。3对于地形、地质条件复杂的塔位,施工时与设计部门密切配合,积极联系,确保施工质量。12.4施工场地平整及基坑开挖,应保留塔位中心桩,作为校验柱顶标高,基础埋深的参照标志,若不能保留,应将塔位中心桩引出保留。12。5基础施工前,应先核对基础施工图中的塔型、呼高是否与杆塔明细表和基础配置表相符,再核对基础根开、地脚螺栓间距是否正确,与该铁塔施工图12。6线路处于干沙和流沙地段,施工中要采取有效降水措施和安全可靠

35、基坑12。7基坑开挖后,若发现地质与工程地质勘测报告书中的描述不符时,应及时通知设计单位处理.并及时通知监理工程师进行验证.12。8每个基础混凝土应一次浇筑完成,并且基础浇筑混凝土时基坑内不得有水。12.9转角杆塔压基础预高后,其主柱顶面应抹成斜面,此斜面在铁塔四个基础主柱顶面中心连线形成的斜面中。12。10转角塔基础平面布置图,仅表示拉、压基础位于转角的外侧或内侧的相对位置,不代表具体塔位的实际转角方向,基础分坑时务必注意核对。 12.11终端塔基础施工时应注意转角内侧及线路侧均为压基础。12。12基础回填土时,回填土应分层夯实,每层厚度为200300mm,并且回填土应高出地面300mm作为

36、防沉层。12。12泥水坑的开挖泥水坑的开挖使用集中水坑降排水,即在坑底设置集中水坑,利用水桶或水泵将水排至坑外。12。12。1对于不塌方且渗水较慢的水坑,可采用人工排水,边挖边排的施工方法。挖至设计深度时,立即浇制混凝土垫层。12.12.2对于渗水较快的水坑,必须采用抽水机排水,边排边挖的施工方法。达到设计深度后,立即铺垫干石及砂浆垫层.12.12.3本段工程泥水坑的开挖宜采用挡土板法。12。12。4水坑深度超过1。5米,必须用挡土板桩加以支撑,挡土板桩厚3550mm,宽150200mm。12。12.5 施工时先在坑壁四周设水平横撑木,将板桩由撑木及坑壁间插下,边插边打.12。12。6板桩间距

37、视土质而定:土质较好者为1.01。5米,土质较差者为0.30.5米。12。12.7横撑木垂直间距不大于1米.12。12。8板桩顶要有防止打裂的措施,可用8号铁丝绑扎.12。12。9挖掘过程中注意挡土板有无变形或断裂现象,如发现应及时更换,更换时应先装新板,后拆旧板。12。12.10拆除挡土板应待基础拆模完毕后,与回填土同时进行。自下而上边拆除边回填.13混凝土浇制过程控制13。1施工队接到项目部下发浇制命令后方可进行浇制工作。13.2浇制前的准备工作13。3做好支模找正与基础浇制的工序交接工作。移交现场工器具及材料,并做好记录.13.4浇制负责人对现场进行布置,修复上料通道,支设搅拌机。13.

38、5浇制负责人对材料进行核实,将配合比落实到各岗位把关人员.13。6浇制负责人落实混凝土塌落度、试块制作.13.7浇制负责人落实机械设备完好状况,以及备用机械情况,检查混凝土榴桶情况及安置情况。13.8清理坑内浮土,对模板支垫的牢固情况作最后检查。13.9砼浇拌运输 本工程采用商品混凝土,混凝土搅拌运输车运至浇筑现场,其工艺要求按照基础施工工艺标准的有关规定执行.13。10振捣采用插入式振捣棒机械振捣.要求混凝土入模高度300mm左右振捣一次。振捣时采用“快插慢拔”方式。13.11混凝土入模13.11.1对于底板较大的基础,下料时,应考虑不同角度、位置下料,不允许集中在一点下料,以免导致混凝土主

39、、副料严重离析,影响浇制质量.13。11.2浇制过程中,应保证原材料符合要求,对于粒径较大的石子杂物随时剔除。在立柱底部与底板结合处,为防止基础“烂脖子现象。对该部位用水泥袋内装泥土进行围护,或其他方法以防跑浆。13.11。3基础浇制完毕后,应对基础顶面、底板上平面做好收面工作。要求工艺美观。14拆模拆模时,应提前通知监理代表现场检验认可,验收合格后,监理工程师在验收记录上签字后方可回填。拆模后,应立即复核测量施工记录及原始数据,并对基础顶面作细致收面处理,要求平整、光滑、美观。对地脚螺栓丝扣部分要求将表层砼打扫干净,涂黄油,缠绕绑扎牛皮纸保护起来。14。1清理现场及基础养护施工结束后,必须做

40、到“工完料尽场地清。基础回填后,尽快恢复自然地貌,至少应当保证排水畅通,避免塔基积水.要求施工队尽量一次性做好地表处理工作,这将作为各施工队文明考核的一项内容.基础和试块的养护是混凝土强度的重要保证因素,务必引起足够重视。当气温低于5时,应及时对基础进行覆盖。施工完毕,不得露天浇水养护,而应采用暖棚养护方法,即在混凝土基础上方搭设密封帐篷,内设火源(每个基础内放置24个火炉),一般棚内温度可保持20左右,同时在基础表面浇水养护。14.2混凝土的搅拌时间应比正常混凝土搅拌延长一分钟。14。3混凝土搅拌出罐温度应大于5以上.14.4拆模后立即进行回填,回填高度须达到项目部要求。接地工程1本线路杆塔

41、逐基接地,接地采用12圆钢,接地引下线采用镀锌接地线。且铁塔每一腿都与接地体引下线连接,即每一腿都安装接地引下线。2对于基础根开大于7米时,应相应增大接地装置方框尺寸,但接地总长度不变。3接地型式一览表:接地型式L值(m)计算电阻()适用桩号C2.515843#4接地体坑深1.0m,宽0.5m,坑内敷设12圆钢,回填并夯实。圆钢应搭接焊接,且双面实施,焊接长度不小于6D(D为圆钢直径).5、接地施工要求及注意事项5.1开挖接地槽1)接地槽开挖前,应根据设计图纸要求及现场地形地貌条件进行接地槽的放样,划出接地槽开挖线。丈量接地槽的长度,应使用钢尺,不得用测绳或以步代尺。2)开挖接地槽时,应根据设

42、计图纸提供的深度和长度进行挖掘。挖掘时坑深以各挖掘点的地表为准确定.接地槽的开挖深度需比设计值大100mm左右,任何一点的挖掘深度都不得小于设计深度。3)开挖接地槽时,遇有地下管道及电缆等设施或放样接地槽无法施工时应报告工程项目部技术科研究处理。4)当杆塔位个别地方需铲平基面而影响到接地体深度的,应提前考虑此处的接地体深度,保证平基后能够满足接地体深度。5)在挖接地放射线地槽时,水平放射线之间的距离不得小于5m。6)本工程的接地装置12热镀锌圆钢引下线根据具体塔位基础露高情况进行安装。7)接地槽回填之前,必须检查接地槽的长度和深度是否符合设计要求。回填时,应力求回填土密实,接地沟回填时,回填土

43、防尘层不得小于200mm。当土不够时,不得在接地槽边取土。5.2接地体的连接1)接地线的连接必须可靠,其焊接焊缝应无气孔、砂眼、咬边、裂纹等缺陷。2)接地线敷设后应尽快进行接头的施焊,不易间隔时间过长,以防丢失。如果接地体的接头暂时不能连接,敷设的接地线长度应留有裕度,以便于连接.如回填土时,接头处可暂不回填且应有明显的标志并在接地记录的示意图上注明,以备查验.3)为方便线路运行后接地电阻的测量,接地引下线连板加工时实施弯曲,确保接地引下线沿并距离塔腿100mm左右的位置走线并与塔腿连接.杆塔组立工程1、工地运输及装卸、运输车辆驾驶人员必须严格执行交通管理方面的有关规定,严禁违章操作;起重人员

44、严格执行起重操作规程,起吊时必须选择良好停车地点,确保安全起吊工作。、运输前要认真了解运输器材的重量,外型尺寸,运输器材不得超载、超高、超宽、超长。要绑扎牢固,支点平稳,不得客货混装。、装卸工作必须遵守起重机械安全管理规程的有关规定,工作前检查装卸工具和设备情况,不符合标准严禁使用。、起吊前必须了解吊件重量及特性,起吊时检查各部受力情况,无异常情况后方可起吊,在起吊过程中被起吊物下严禁站人。、铁塔在装卸、运输过程中,应采取可靠措施,防止碰撞和急剧坠落。运达杆位后,其发生变形不超过下述标准: 钢结构和铁附件,其角钢弯曲不应超过对应长度的2,且最大弯曲变形量,主材不超过3,其它材不超过5. 发生未超过规定的变形和损伤必须修补并保证修补质量。2、排杆:根据杆位地形,考虑立杆和组装方便,选择合理的排杆方向.排杆前应熟悉各种杆型组合及杆孔方向和位置,排杆时,先排下段,再排中段,最后排上段.下段杆根应对正底盘

展开阅读全文
