需不需要这样一份进度图，计划和实际并行，还能体现计划变更（延后的）！！！！
想直接要模板的直接往下使用文尾的附件，
想学会的慢慢读~~~~

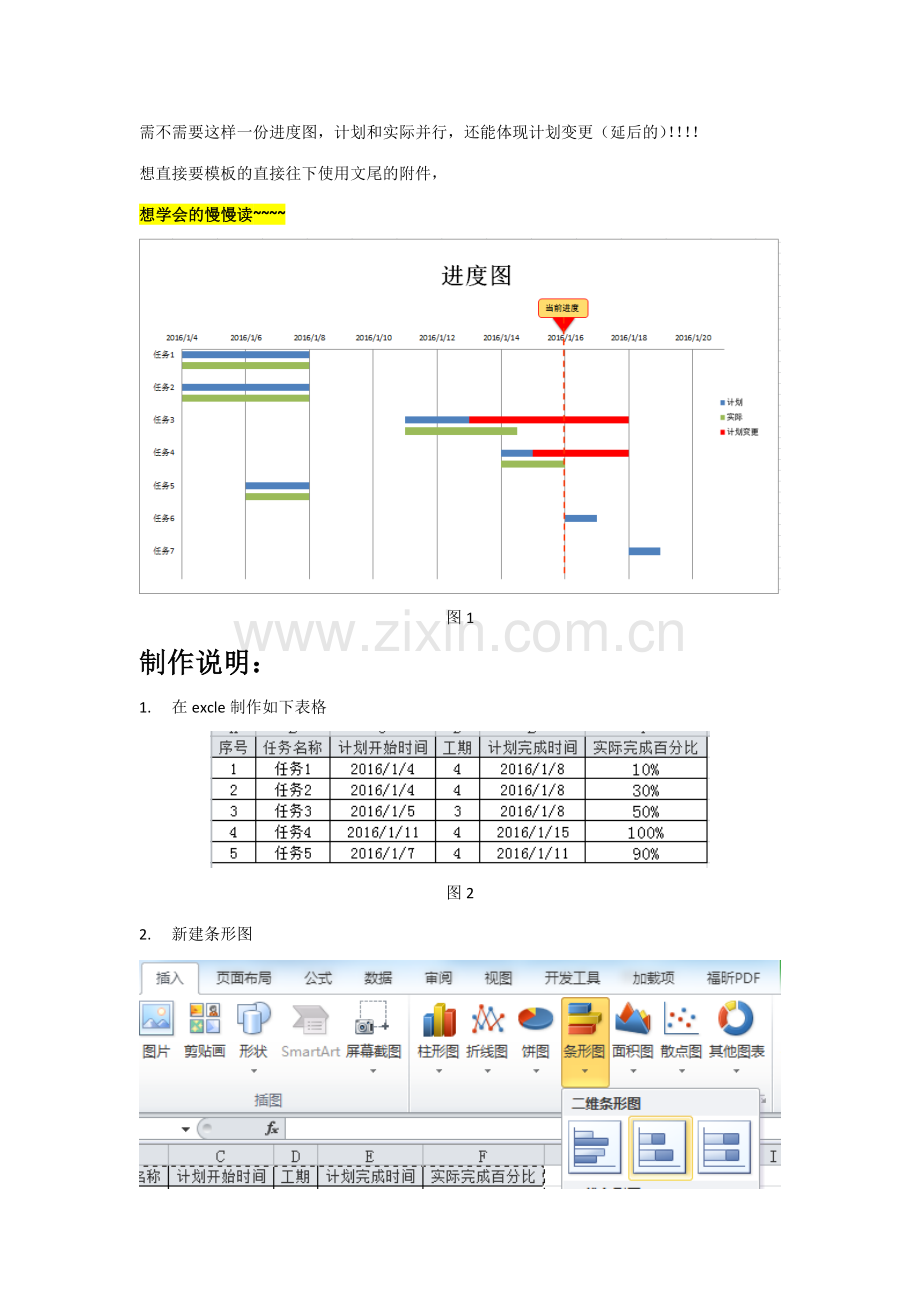

图1
制作说明：
1. 在excle制作如下表格
图2
2. 新建条形图
图3
3. 绘制计划条形图
1) 选中图形空白处，点击鼠标右键，选择“选择数据”
图4
2) 打开选择数据对话框，并点击“添加”按钮
图5
3) 添加“开始时间”进度条：
n 系列名称为“开始时间”，如图6。
图6
n 系列值删除“{1}”，点击图6中红色区域，选择图7的数据，点击红色区域返回。
图7
n 点击“拟定”。
图8
4) 添加“工期”，操作如上，数据选择如图9
图9
5) 添加纵坐标
n 选中图形空白处，点击鼠标右键，选择“选择数据”，如图4。
n 点击如图10中标红的“水平（分类）轴标签”à“编辑”。
图10
n 如图11与图12，选择任务名称。
图11
图12
6) 调整任务排序
n 选中图表中纵向坐标，点击鼠标右键，选择“设立坐标轴格式”，如图13
图13
n 如图14勾选“逆序类别”，点击关闭。
图14
n 效果如图15
图15
7) “删除”开始时间
n 选中“开始时间”的条形图，注意是所有，如图16。
图16
n 点击鼠标右键，选择“形状填充”à“无填充颜色”，如图17。
图17
n 完后效果如图18
图18
8) 调整时间轴
n 选择“计划开始时间”和“计划完毕时间”后，点击鼠标右键“设立单元格格式”，如图19。
图19
n 选择“数值”，点击拟定，如图20
图20
n 效果如图21
图21
n 选中图标中“时间轴”，点击鼠标右键，选择“设立坐标轴格式”。
图22
n 依据图21的“计划开始时间”的最小值设立坐标轴最小值；依据“计划完毕时间”的最大值的基础上适量增长后设立坐标轴最大值；设立“重要刻度单位”是设立刻度密集度的，按需要设立即可。
图23
n 选择“计划开始时间”和“计划完毕时间”后，点击鼠标右键“设立单元格格式”，设立为“日期”，如图24。
图24
9) 绘制计划条形图完毕，效果如图25
图25
4. 绘制实际进度条（属于投机取巧式）
1) 调整任务表，在每个任务后添加如图26黄色部分，表达实际进度：
n 开始时间可依据是实际发生的填写；
n 工期=计划工期（白色部分）*实际完毕比例；
n 注意最后一行直接添加后，无法计入数据，需要重新选择数据。
图26
2) 调整实际进度条状图的颜色
n 注意：在每个任务名称相应条形图的下一行就是实际进度，如图27中红色表框突出显示的。
图27
n 逐个选中，填充颜色，如图28
图28
n 所有填充完毕如图29
图29
5. 调整计划与实际条形图间距
1) 选中进度线（所有），点击鼠标右键，选择“设立数据系列格式”，如图30
图30
2) 设立“分类间距”为10%，如图31
图31
3) 效果如图32：
图32
6. 调整任务之间的距离，如图33在表格汇总增长蓝色的空行
图33
7. 条形图变为如图34，注意条形也许颜色错位，需要调整。
图34
8. 绘制计划变更（工期延长）进度
1) 整理表格（如图35）
n 增长“计划完毕时间（变更）”，填写变更后的计划完毕时间；（白色部分）
n 增长“计划变更后相差工期”，=“计划完毕时间（变更）”-“计划完毕时间”；（白色部分）
n 工期（黄色部分）=（“计划完毕时间（变更）”-“计划开始时间”）*“实际完毕比例”。
图35
2) 添加计划变更数据（如前所诉哦，不描述了直接上图）
图36
图37
图38
图39
图40
3) 数据添加完毕如图41中红色框显示的条形图，需要变更颜色如图42。
图41
图42
9. 由于图例实际表达和作图显示的不一致，需要删除原图例，此外做一个条形图（如图43），然后把图例截图复制到我们做的图中，如图44。
图43
图44
10. 为更好的展示图标，需要调整标题、字体大小等，如图45
图45
11. 附模板
