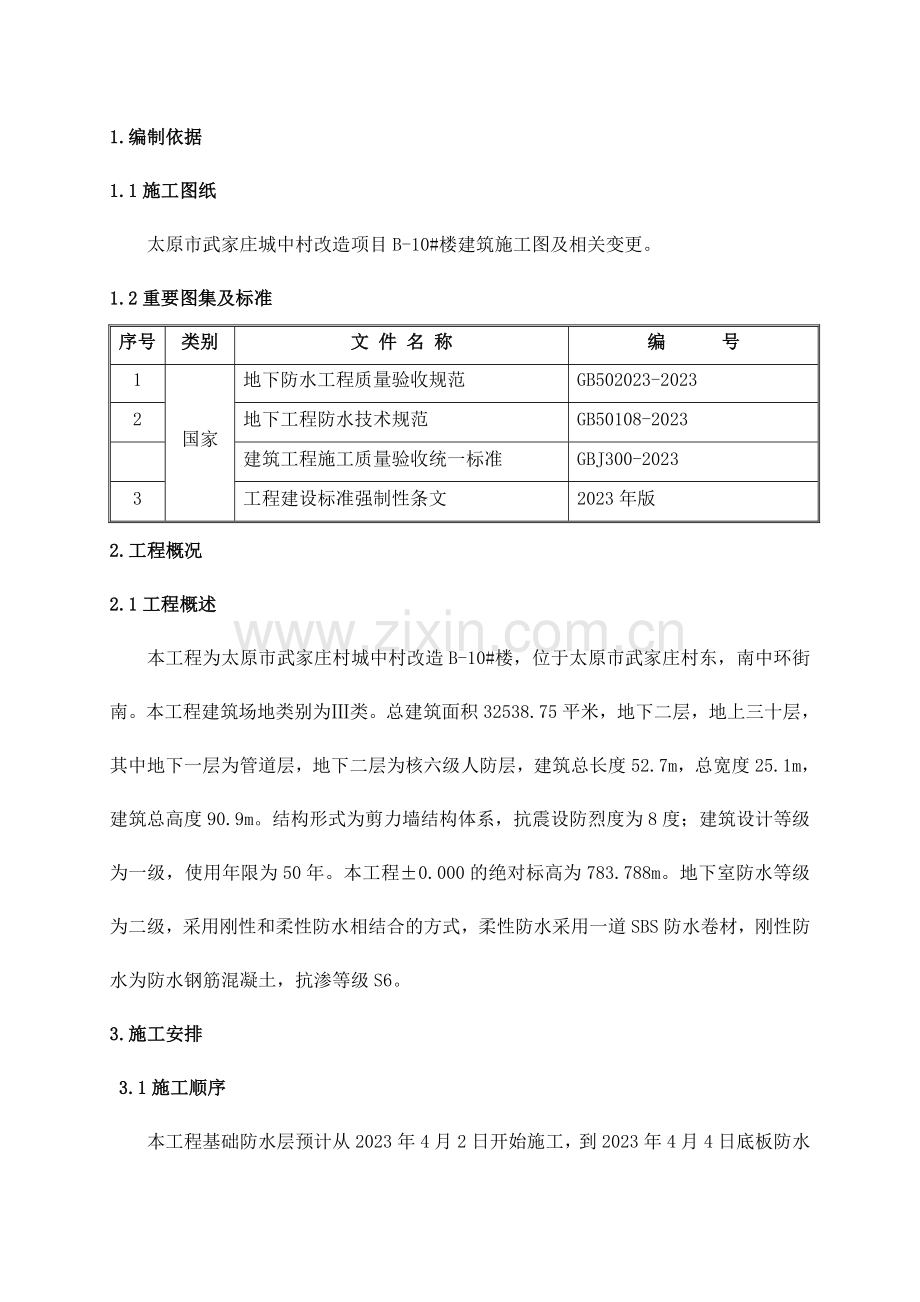

1.编制依据1.1施工图纸太原市武家庄城中村改造项目B-10#楼建筑施工图及相关变更。1.2重要图集及标准序号类别文 件 名 称编 号1国家地下防水工程质量验收规范GB502023-20232地下工程防水技术规范GB50108-2023建筑工程施工质量验收统一标准GBJ300-20233工程建设标准强制性条文2023年版2.工程概况2.1工程概述本工程为太原市武家庄村城中村改造B-10#楼，位于太原市武家庄村东，南中环街南。本工程建筑场地类别为类。总建筑面积32538.75平米，地下二层，地上三十层，其中地下一层为管道层，地下二层为核六级人防层，建筑总长度52.7m，总宽度25.1m，建筑总高度90.9m。结构形式为剪力墙结构体系，抗震设防烈度为8度；建筑设计等级为一级，使用年限为50年。本工程0.000的绝对标高为783.788m。地下室防水等级为二级，采用刚性和柔性防水相结合的方式，柔性防水采用一道SBS防水卷材，刚性防水为防水钢筋混凝土，抗渗等级S6。3.施工安排3.1施工顺序本工程基础防水层预计从2023年4月2日开始施工，到2023年4月4日底板防水施工完毕，外墙防水层随土建混凝土墙面进度进行。3.2施工准备3.2.1材料准备本工程使用的材料：4mm厚SBS防水卷材、基层满刷冷底子油。基础底板防水施工面积约为1400，地下外墙防水施工面积约为3600。防水材料必须有合格证和质量证明书，进场后及时进行见证取样送检，检查的必试项目内容为：拉伸强度、不透水性、耐热度、断裂延伸率、低温柔性等；。卷材取样方法：同一品种、牌号和规格的卷材，抽验数量为：大于1000卷抽取5卷；5001000卷抽取4卷；100499卷抽取3卷；小于100卷抽取2卷。将试样卷材切除距外层卷头2500mm顺纵向截取600mm的2块全幅卷材送试。将抽检的卷材开卷进行规格和外观质量检查，所有指标达成标准规定期，取为合格。其中如有一项指标达不到规定，应在受检产品中加倍取样复检，所有达成标准规定为合格。复检时有一项指标不合格，则鉴定该产品外观质量为不合格。卷材防水技术性能指标，应符合国家相关标准及地方相关标准。材料堆放：材料仓库应搭设防护棚，底部用木方上铺木跳板垫高，保证防水材料干燥、干净，不受污染，保证施工质量。卷材宜直立堆放，其高度不超过两层，并不得倾斜或横压，短途运送平放不宜超过四层。3.2.2机具准备序号材料名称单位数量备注1火焰加热器个122灭火器个23扫帚把54小平铲把58剪刀把59卷尺把311压滚把512油刷把53.2.3劳动力准备施工资质、专业人员上岗证在施工前提报监理审批。施工人员必须所有持有效证件上岗，防水施工人员安排1520人。4.施工方法4.1地下室防水4.1.1工艺流程：采用内防外贴法，热熔法施工。基层检查、清理验收 涂刷冷底子油转角处加铺卷材条粘底板底层SBS防水卷材卷材边收口满粘底板面层SBS防水卷材卷材边收口清理、检查、修理底板防水卷材验收保护层施工卷材边压顶保护外墙结构施工外墙面基层检查清扫、修理验收转角处、垂直施工缝加铺卷材满粘底层SBS防水卷材卷材边收口满粘面层SBS防水卷材卷材边收口清理、检查、修理验收保护墙施工4.1.2施工工艺基础底板防水采用外防内贴法，外墙外防水采用外防外贴法。“外防外贴法”： 在基础垫层砼上砌筑700mm厚永久性保护墙(砖模)至基础上口，用1：3水泥砂浆找平所有阴角处抹半径20mm的圆弧，在砖墙阴角处做500mm宽附加防水层； 找平层干燥后，含水率小于等于9%，方可开始铺贴底板和立面卷材。 地面做细石砼保护层，立面做1:3水泥砂浆保护层。 地下室外墙砼铺贴应拆除临时保护墙，清理卷材表面，然后进行卷材施工。“外防内贴法”：是将永久保护墙所有砌好，抹好找平层，将卷材防水层铺贴在永久保护墙上，采用外防内贴法进行施工，程序如下： 在混凝土垫层上砌筑永久保护墙，保护墙砌好后，用1：3水泥砂浆在永久保护墙上做找平层。 找平层干燥后方可铺贴卷材防水层。在所有阴阳角处铺贴卷材附加层，并应仔细粘贴紧密。 卷材防水层铺完后，随即进行保护层的施工。立面保护墙内贴卷材防水层采用竹胶板保护，待外墙混凝土浇筑前抽出。热熔法施工的关键技术是烘烤热熔胶，要把握烘烤温度和烘烤时间，温度不够、时间短，热熔胶无法熔融；温度太高，易将卷材烤坏，均会影响卷材防水层的质量，因此关键要施工人员纯熟掌握烘烤技术。4.1.3施工准备工作4.1.3.1基层解决： (1)防水基层坚硬无空鼓、无起砂、裂缝、松动、掉灰、凸凹不平等缺陷。(2)防水基层不得有积水、积雪等现象，如有凸凹不平、脚印等缺陷，必须进行解决，合格后方可进行防水层施工。(3)防水基层面要平整，用2米用直尺检查，直尺与基层间隙不应超过5mm空隙。(4)阴阳角、桩立面与平面阴角、立面内角和外角必须做成圆弧。阳角做半径不小于10mm、阴角做成半径50mm的圆孤，不空鼓、不起砂。(5) 基层必须干燥，含水率9%，铺贴防水层前必须严格检查验收基层。现场测定基层含水率的方法：在基层表面铺一块1m2卷材或玻璃，34h左右观测下方无水珠即可施工。(6)施工前应将验收合格的基层清理干净，棱角处尘土清扫解决干净。4.1.3.2细部附加增强解决对于阴阳角、管根部位以及变形缝等部位应做增强解决。方法是先按细部形状将卷材剪好，不要加热，在细部对比一下，视尺寸、形状合适后，再将卷材的底面（有热熔胶的一面），用汽油喷灯烘烤，待底面呈熔融状态，即可立即粘贴，并压实铺牢。(1)阴阳角均匀加铺一层附加层，宽度为500mm，阴角或阳角两侧各250mm。如下图：(2)外墙套管处加设宽度不小于300mm的环形卷材附加层。4.1.3.3弹粉线在已解决好并干燥的基层表面，按照所选卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。4.1.3.4热熔铺贴卷材使用“滚铺法”，先铺粘大面、后粘接搭接缝。4.1.4 SBS卷材施工方法4.1.4.1涂刷基层解决剂在已经解决的基层上涂刷基层解决剂，用长柄滚涂基层解决剂于基层的表面，要涂刷均匀，不得露底或漏刷。基层解决剂涂刷完毕后，必须通过8h以上达成干燥限度方可进行下道施工，以免失火。4.1.4.2熔粘端部卷材将整卷卷材（勿打开）置于铺贴起始端，对准基层上已弹好的粉线，滚展卷材约1m，由一人站在卷材正面将这1m卷材拉起，另一人站在卷材底面（有热熔胶）手持汽油喷灯，慢旋开关、点燃火焰，调呈蓝色，使火焰对卷材与基面交接处同时加热卷材底面与基层面（如下图），待卷材底面胶呈熔融状即进行粘铺，再由一人以手持压棍对铺贴的卷材进行排气压实，这样铺到卷材端头剩下约30cm时，将卷材端头翻放在隔热板上（如下图），再行烤熔，最后将卷材卷材端部铺牢压实。4.1.4.3大面积卷材粘贴起始端卷材粘牢后，持火焰喷灯的人应站在滚铺前方，对着待铺的整卷卷材，使火焰对准卷材与基层面的夹角，喷灯距卷材及基层面加热处约0.30.5m，条粘对准卷材两边除去搭接边宽度外150mm宽部位，满粘对准整个卷材底面往复移动烘烤（不得将火焰停留在一处直火烘烤时间过长，否则易产生胎基外露或胎体与改性沥青材料瞬间分离），至卷材底面胶层呈黑色光泽并有微泡（不得产生大量气泡），及时滚推卷材进行粘铺，后随一人进行排气压实行工。4.1.4.4卷材搭接缝施工卷材搭接缝以及卷材收头的铺粘是影响卷材防水质量的关键工序，不得随大面一次铺贴，需专门做解决。搭接缝和收头部位卷材必须100%烘烤，粘铺时需将熔融沥青从边端挤出，用刮刀将挤出的热熔胶刮平沿边端封严。操作方法如下：（1）为使卷材接缝粘接牢固，先将下层卷材的表面的防粘隔离层熔掉，为防止烘烤到搭接缝以外的卷材，应使用隔热板沿粉线移动，喷灯随隔热板移动。（2）粘贴搭接缝：一手用抹子或刮刀将搭接缝卷材掀起，另一手持喷灯从搭接缝外斜向里喷火烘烤卷材面，随烘烤熔融粘贴，并将熔融的沥青挤出，用抹子或刮刀刮平。搭接缝或收头粘贴后，用喷灯及抹子沿搭接缝边沿再行均匀加热抹压封严，或以密闭材料沿缝封严。4.1.4.5待底板卷材防水验收合格后进行保护层的施工。保护层采用C15豆石砼，用汽车泵或塔吊进行浇筑。外墙防水施工完毕后，在回填土前采用5厚聚乙烯泡沫塑料片材加以保护。4.1.4.6卷材搭接规定(1)地下室卷材长边搭接缝长度不应小于100mm，短边搭接缝长度不应小于100mm。(2)上下两层和相邻两幅卷材搭接缝应错开1/31/2幅宽。且两层卷材不得互相垂直铺贴。(3)同一层相邻两幅卷材的横向接缝应彼此错开1500mm以上，避免接缝部位集中。(4)平面与立面的转角处，卷材的接缝应留在平面上距立面不小于600mm处。外墙竖向卷材与底板横向卷材搭接长度为150mm。(5)也可采用对接，方法是在接缝处下面垫300mm宽的卷材条，两边卷材横向对接，接缝处用密封材料解决。(6)地下室墙面上铺贴卷材如需接长时，应用叉接法接缝，上层卷材盖过下层150mm。4.1.4.7底板防水的收头底板防水卷材铺设至底板边，东西向卷材直接与外墙竖向卷材接头，接缝留在底板平面上，距底板边距离大于600mm，相临卷材接缝位置应错开不小于200mm；南北方向在底板边改为竖向铺贴，竖向卷材与底板卷材长向边互相粘贴，粘贴宽度150mm，距底板边距离大于600mm，相临卷材接缝位置应错开不小于200mm。竖向卷材在砖胎膜粘贴后用竹胶板进行保护，防止钢筋施工时对防水卷材导致破坏，混凝土浇筑时再将竹胶板取出。卷材在底板砖胎膜顶预留400mm以备与外墙防水卷材接头，预留竖向卷材折叠后放置在砖胎膜上，盖塑料布保护，塑料布上用石灰砂浆砌筑砖压顶。采用外防外贴法施工，铺帖时应先铺帖底面，后铺立面，交接处应交叉搭接。在转角处铺帖与基础底板防水卷材相同的材料。围护结构完毕后，铺帖立面之前，应先将接槎部位的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应进行修补后方可继续施工。多层卷材应错槎接缝，上层卷材盖下层卷材。4.1.4.8外墙防水的收头本工程结构外型比较复杂，首层板标高变化较多。墙面防水卷材施工前应认真学习图纸和方案，对各个部位的防水卷材收头形式有明确了解。卷材收头形式见下图。外墙防水卷材收头节点图外墙防水卷材收头节点图外墙防水卷材收头节点图4.1.4.9特殊部位的施工方法(1)后浇带立面防水做法在后浇带的外侧附加预制120mm厚钢筋混凝土板，在外墙防水大面积施工时一次性做完。预制板中预留吊环，与后浇带钢筋临时固定。如下图：(2) 穿墙止水螺栓防水施工方法穿墙防水螺栓中间止水片双面应与螺杆焊接紧密焊接，两端设立梯形木块。待模板拆除后，将木块剔除，外露螺杆切除，凹坑用防水砂浆修补密实。然后铺贴卷材。(3) 施工缝防水施工混凝土施工缝混凝土结构预留企口槽，竖向施工缝外侧部位增长一层3mm厚SBS卷材。企口槽具体施工措施见地下结构混凝土施工方案。防水卷材做法应符合设计和规范规定，搭接长度，粘贴方法应符合本方案卷材施工方法的规定。(4) 管根处防水节点做法 （5）桩头节点处防水解决 按照相关变更，卷材防水层铺设到桩根部，用水泥砂浆将卷材边处做“八”字角，再涂抹一遍“水不漏”。5.质量规定5.1地下室卷材防水层施工完后，经回水实验，不得有潮湿、渗漏和积水现象。5.2卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；阴阳角处抹成圆弧。5.3卷材防水层的铺贴方法、搭接尺寸、粘结牢固、密封严密，表面平整、接缝横平竖直，不得有皱折、翘边和空鼓等缺陷。5.4防水卷材的横竖缝的搭接宽度允许偏差为-10mm。5.5防水层的细部构造,加强做法符合规范规定. 6.成品保护措施6.1已做完的卷材防水层应及时采用保护措施，严禁穿硬底鞋人员有防水层行走，以免踩坏卷材导致隐患。6.2地下室顶板卷材防水层的保护层宜用细石混凝土，厚度不应小于70mm，防水层与保护层之间应设立隔离层。6.3底板卷材防水层上的保护层上，宜用细石混凝土，其厚度不应小于50mm。6.4侧墙卷材防水层的保护层采用1；3水泥砂浆保护好防水层，免遭外力破坏。6.5外防外贴法施工的立墙防水卷材的甩茬部分一定要保护好，防止碰坏或损伤，以便立墙防水层的搭接。6.6底板浇筑混凝土保护层时，不得将混凝土直接倒在防水卷材上，集料应卸在薄钢板上再散开，以后可先卸在已铺开的混凝土上，再扩大铺开混凝土作业面，布料马橙的铁腿和手推车的支腿，应用胶皮或麻布包扎好，以免扎破防水层。7.应注意事项7.1卷材空鼓:卷材防水层空鼓,发生在找平层与卷材之间,且多在卷材接缝处,其因素是找平层不干,含水率大;空气排除不彻底,卷材没有粘结牢固。7.2卷材渗漏:多发生在管根、地漏、变形缝等处,伸缩缝没有断开,导致防水层撕裂,其他部位由于粘结不牢,卷材松动或衬垫不严有空隙等均有也许产生渗漏,施工中应加强检查,认真操作。7.3地面排水不畅通，长期积水带来渗漏隐患：产生因素是地面垫层坡度未达成设计规定及违章作业，找平层未作泼水检查和未加补修，导致作防水和地面面层后倒坡存水。而长期积水将影响防水层耐久年限，为此，未验收合格前，严禁防水层施工。凡未达不到规定应即刻返修正，不得进行下一道工序。8.重要安全文明措施8.1操作人员进入施工现场必需戴好安全帽。8.2施工现场严禁吸烟，动火处必须开用动火证。8.3存放材料的地点和施工现场必须有良好的通风；易燃材料应设立于专用的油漆库内。8.4防水施工人员必须通过专业培训，持证上岗。8.5在高空作业中，或外墙作业中一定要有防护栏和安全网，必须戴安全带和安全帽。外墙防水施工时严禁高空坠物。8.6采用热熔施工，火焰喷嘴严禁对人。
