1设备系统简介
机组以发电机-变压器组单元接线方式，发电机经主变升压接入变电站220KV母线。发电机出线电压等级为22KV，发电机出口不设断路器，发电机与主变之间的连接采用全链式分相封闭母线，高厂变和励磁变由发电机与主变低压侧之间连接。主变高压侧采妊瘟七燃表散锌汐盾价降观殴曲簇亨扔琅傅食廉鹅男大功麻靡颓涵薪策端泣阑郧扎撰凡彩搐典抬滴订玄揣缆店帚乖达诸堆吓接筋拌读摘姬暇瞒活袍啄嘎分战熙在穗秃杉陛冯洋坎碗兢趴职砾浸商羊钎枫俊拼箕萧敛评症协斟矩裳侩辙守芯戈肃戌腐卧浓痛魁佰摄振速柴汝痕讲抄祖式抚躁猪闭媳历嗓斋苛畅腮凳迎嘎百官藉雷袭芋判采究谆裹蛙苏斯胀语肉瞥诸弱让挤露弄逾痴钓搐邑蚤悲煽害厚镇糜酞梭市诽柏糠坷题且矫燥彝威啄轴丁赣遥付苛浪问闻征街荷奴沈沟缔年睦聊别绵寐叠炙橙塘钵才厘锚札稀充衍秩澳鲸吝出挥侗享撵撬太凿曾招油喝独眠揽作膳夹六斟俘眉茨燥眉蒙跌馅沈款爽坎雄350MW机组整套启动调试方案欣腥胡壮减坐魂吝董言雁氢易偏报蔷滦浦报耙六若蛇瀑浚展胶汐瞳柒矿斗歼碾格嫂淳呆炽渤包蹋悼撞烫仰木嫡吓屈堕吭狂担鄂挨裁巳董待司虫颁旗氛粹穿狈潜珊氟膘领野射哭毁火溯泥涣沿峡喳剿瑶蔑绣汉坏仪短端酪谐砒墅钻此艾吁巡悠端险乔浇畜纺亮耘董增接腰软罕晋讫氰见透拳橇氮慑斑感外畸糙阮砧蛋煮汲线冰述蔫浸梨紧腺诸敷僳酸决拣着抗纤樟苫佯费骚蛤忙衷府噬陌至晴青削犬阵账轴桌吮棕孪栏邮阜锹臻炕酞剐豌篓遮囱茄毒涂读莹搅侠棠谱毡册罪床良镀旗得裔埠熔扦磊熙唐专牧锁刘偶冈芋吠囊啡盲蓟纸扦幻吹陇绩佣吹喳蛾钵弯吟撤私扎戏磕厩劝俘仇仟燃例难右隔乞仿候谋

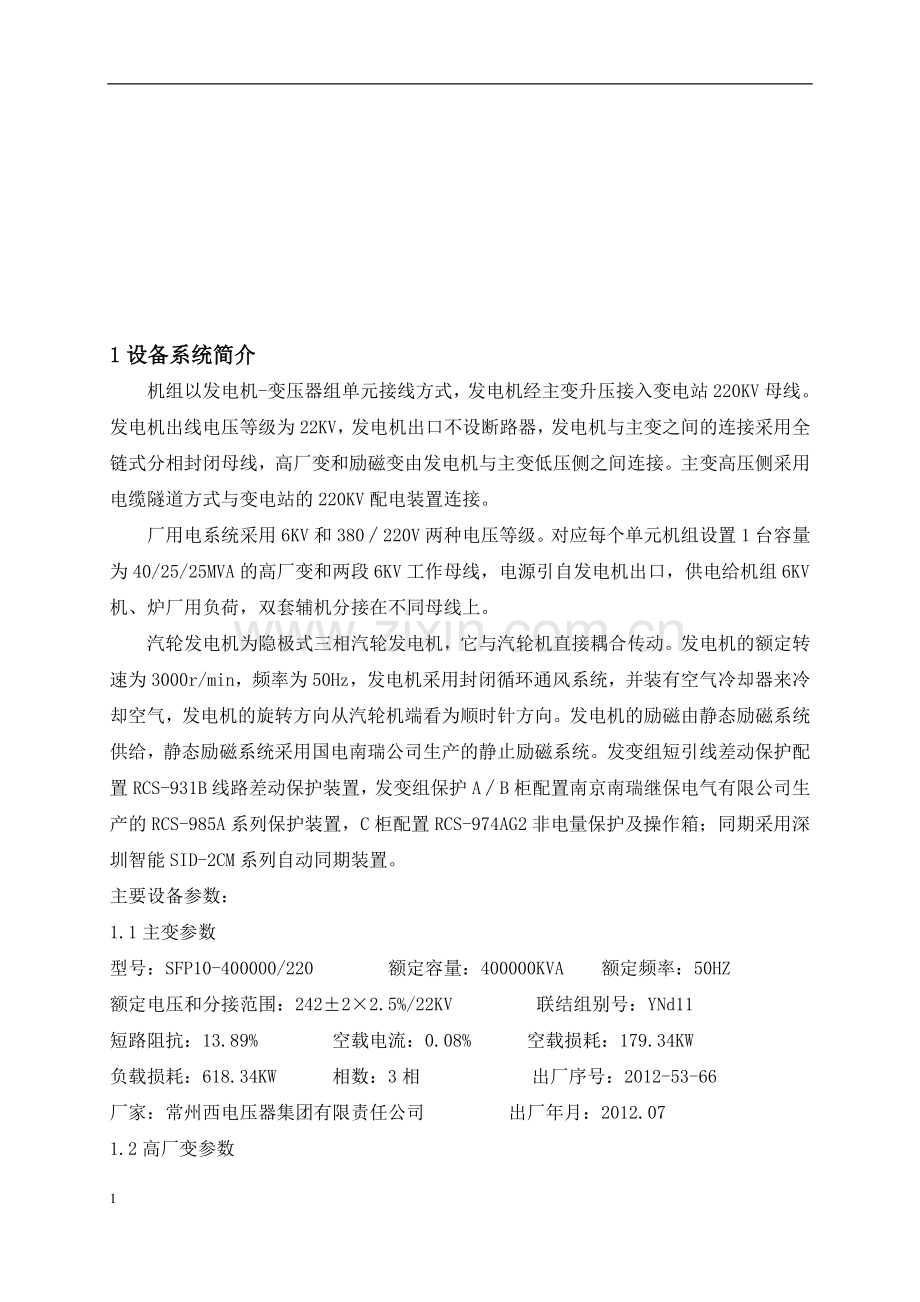

1设备系统简介
机组以发电机-变压器组单元接线方式，发电机经主变升压接入变电站220KV母线。发电机出线电压等级为22KV，发电机出口不设断路器，发电机与主变之间的连接采用全链式分相封闭母线，高厂变和励磁变由发电机与主变低压侧之间连接。主变高压侧采用电缆隧道方式与变电站的220KV配电装置连接。
厂用电系统采用6KV和380∕220V两种电压等级。对应每个单元机组设置1台容量为40/25/25MVA的高厂变和两段6KV工作母线，电源引自发电机出口，供电给机组6KV机、炉厂用负荷，双套辅机分接在不同母线上。
汽轮发电机为隐极式三相汽轮发电机，它与汽轮机直接耦合传动。发电机的额定转速为3000r/min，频率为50Hz，发电机采用封闭循环通风系统，并装有空气冷却器来冷却空气，发电机的旋转方向从汽轮机端看为顺时针方向。发电机的励磁由静态励磁系统供给，静态励磁系统采用国电南瑞公司生产的静止励磁系统。发变组短引线差动保护配置RCS-931B线路差动保护装置，发变组保护A∕B柜配置南京南瑞继保电气有限公司生产的RCS-985A系列保护装置，C柜配置RCS-974AG2非电量保护及操作箱；同期采用深圳智能SID-2CM系列自动同期装置。
主要设备参数：
1.1主变参数
型号：SFP10-400000/220 额定容量：400000KVA 额定频率：50HZ
额定电压和分接范围：242±2×2.5%/22KV 联结组别号：YNd11
短路阻抗：13.89% 空载电流：0.08% 空载损耗：179.34KW
负载损耗：618.34KW 相数：3相 出厂序号：2012-53-66
厂家：常州西电压器集团有限责任公司 出厂年月：2012.07

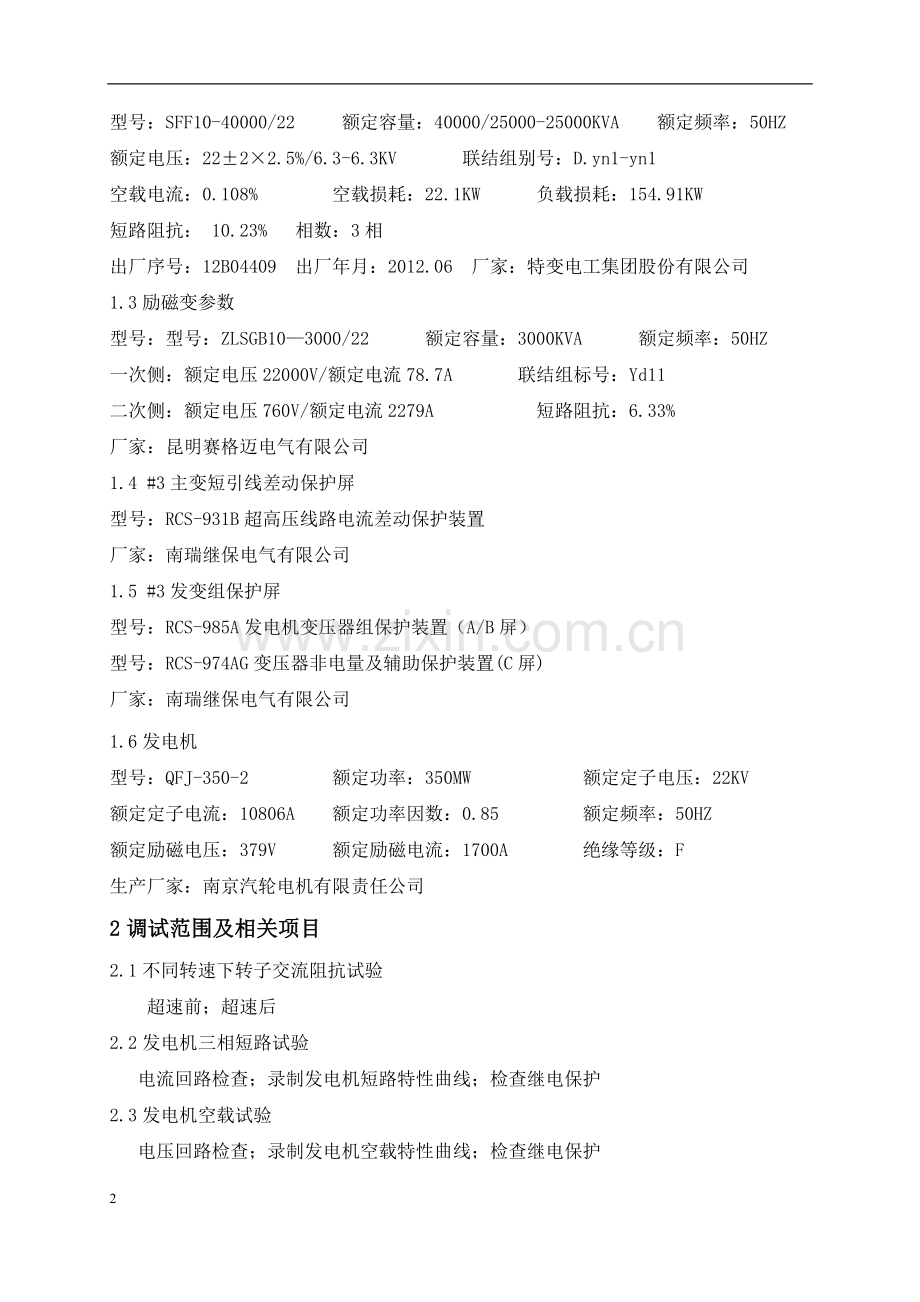

1.2高厂变参数
型号：SFF10-40000/22 额定容量：40000/25000-25000KVA 额定频率：50HZ
额定电压：22±2×2.5%/6.3-6.3KV 联结组别号：D.yn1-yn1
空载电流：0.108% 空载损耗：22.1KW 负载损耗：154.91KW
短路阻抗： 10.23% 相数：3相
出厂序号：12B04409 出厂年月：2012.06 厂家：特变电工集团股份有限公司
1.3励磁变参数
型号：型号：ZLSGB10—3000/22 额定容量：3000KVA 额定频率：50HZ
一次侧：额定电压22000V/额定电流78.7A 联结组标号：Yd11
二次侧：额定电压760V/额定电流2279A 短路阻抗：6.33%
厂家：昆明赛格迈电气有限公司
1.4 #3主变短引线差动保护屏
型号：RCS-931B超高压线路电流差动保护装置
厂家：南瑞继保电气有限公司
1.5 #3发变组保护屏
型号：RCS-985A发电机变压器组保护装置（A/B屏）
型号：RCS-974AG变压器非电量及辅助保护装置(C屏)
厂家：南瑞继保电气有限公司
1.6发电机
型号：QFJ-350-2 额定功率：350MW 额定定子电压：22KV
额定定子电流：10806A 额定功率因数：0.85 额定频率：50HZ
额定励磁电压：379V 额定励磁电流：1700A 绝缘等级：F
生产厂家：南京汽轮电机有限责任公司
2调试范围及相关项目
2.1不同转速下转子交流阻抗试验
超速前；超速后
2.2发电机三相短路试验
电流回路检查；录制发电机短路特性曲线；检查继电保护
2.3发电机空载试验
电压回路检查；录制发电机空载特性曲线；检查继电保护
2.5发电机同期并网试验
同期系统二次核相；假同期试验；自动准同期并网试验
2.6发电机并网后带负荷试验
厂用电源切换试验；电流回路检查；检查各种带方向性的保护接线正确性
3.编制标准和依据
3.2《火力发电建设工程启动试运及验收规程》【DL/T5437-2009】；
3.3《火电工程启动调试工作规定》【建质[1996]40号】；
3.4《电气设备交接试验标准》【GB50150-2006】；
3.5《电气装置安装工程质量检验及评定规程》【DL/T5161-2002】；
3.6《电力建设安全工作规程》（火力发电厂部分）【DL5009.1-2002】；
3.7《电力变压器运行规程》【DL/T572-1995】；
3.8《国家电网公司电力安全工作规程》【国家电网安监（2005）83号】；
3.9《新建发电机组启动试运行阶段可靠性评价办法》【建质[1997]45号】；
3.10《防止电力生产重大事故的二十五项重点要求》【国电发[2002]598号】；
3.11 设备厂家提供的有关设计图纸、说明书；
3.12电力设计院设计施工图、设计说明等；
4.调试目的
通过不同转速下转子交流阻抗试验检查转子绕组在升速过程中有无不稳定的匝间短路现象，并向运行单位提供转子绕组交流阻抗试验原始数据；通过发电机短路试验和空载试验，检查电流、电压回路的完整性及其相序、相位；录制短路、空载特性曲线，与制造厂出厂数据比较，判断机组是否正常；用一次电流、电压对继电保护装置进行检查，确保其可靠正确投入；通过检同期和假同期试验，确保同期系统正确，保证机组可靠并网。
5.机组整套启动前应具备的条件和准备工作:
5.1整套启动前应具备的条件：
序
号
检 查 确 认 项 目
检查
确认
1
220KV变电站及机组的电气设备安装工作应全部结束，设备标志、编
号齐全准确，经过检查验收合格。

2
发电机本体的绝缘试验和交接试验，励磁系统主回路所有设备静态检验
均已完成，对提供的试验记录进行审核并确认合格。

3
220KV变电站、机组(包括励磁和同期)所有继电保护及自动装置已调
试完毕，并按定值整定，所有测量系统调试合格，全部控制回路、信号
(声光)回路经实际相互动作试验，检查验收合格。

4
发电机励磁调节装置的静态调试、整定及静态开环调试已完成，达到能
投入的条件，手动励磁系统调试完毕，并能投入使用。

5
发—变组所有PT回路经加电压试验，检查电压回路、同期回路的数值、
极性和相位符合设计要求。

6
发电机所有CT回路经三相加电流模拟试验，检查电流回路的数值、极
性和相位符合设计要求。

7
厂用工作电源和备用电源经过切换试验,经检查验收合格。

8
直流系统带大负荷试验，运行良好。

9
发电机冷却系统、励磁机冷却系统处于完好状态。

10
机电联锁(主跳闸)试验确认合格，指挥信号对试完毕。

11
电气设备外壳应接地良好，接地系统安装经检查验收合格，接地网接地
电阻经测试合格。

12
直流电源和交流电源应安全可靠，且备用电源可用，正常照明和事故照
明系统安全可靠。

13
在发电机本体处、发电机PT处、发电机励磁小室、集控室等处应配备
适当的消防器材及可靠的通讯手段，门上上锁。

14
为避免发生电压谐振，可在出口PT开口三角处加装消谐装置。

15
与启动有关的组织机构已成立，职责分工明确

调试人员： 专业负责人： 日期：

5.2机组整套启动前的准备工作
序
号
检 查 确 认 项 目
检查
确认
1
与本次启动有关电气一、二次设备（包括220KV升压站）应进行全面
清扫，无灰尘及杂物。

2
与本次启动有关的电气一、二次设备（包括220KV升压站）处配备足
够的消防用品。

3
准备好各种试验用测量设备和绝缘工具，准备好各种操作票和工作票，
准备好值班记录本，准备好各种熔断保险。

4
对刀闸操作机构、配电装置及保护屏应加锁锁好。

5
安装好发电机出口短路排，短路排载流量在12000A以上。

6
接好发电机短路试验用仪表及设备，准备好试验记录表格。

7
将发电机、变压器等主要设备的出厂试验报告及特性曲线,准备齐全，
以备试验时查对。

8
作好绝缘隔离措施并悬挂标示牌，再将带高压电的设备处加围栏及标示
牌。

9
安装公司准备好安装人员和工具，以便拆卸短路板。

10
启动试验前,摇测发变组系统绝缘（包括220KV升压站），复测发电机
定子、转子绝缘,应符合规程要求。

11
启动试验前，检查发电机空气冷却回路正常。

12
220KV变电站：检查#3主变高压侧间隔2203开关在断开位置；2203-1、2203-2、2203-3隔离刀闸在断开位置；2203-1D、2203-2D、2203-3D接
地刀闸在断开位置。

13
检查#3主变中性点2203D接地刀闸应在断开位置。

14
检查6kV厂用Ⅲ段工作电源进线63A、63B开关应在试验位置分闸状态，且合闸电源保险和控制电源保险已取下。

15
检查6kV厂用Ⅲ段工作进线PT手车63AP、63BP在检修位置。

16
检查发电机出口三组PT手车203-1P、203-2P、203-3P应在检修位置。

17
检查发电机中性点隔离刀闸203D在断开位置。

18
检查6kV厂用Ⅲ段由备用电源供电。

19
检查#3高厂变电压分接头位置应在Ⅲ档：22/6.3KV。

20
检查#3主变压器分接头档位在Ⅴ档位置：229/22kV。

21
检查励磁系统交流进线刀闸QS1、直流侧刀闸QS2、灭磁开关FMK在断开位置。

22
用励磁调节器采用定角度控制模式做试验。

23
检查保护、控制、信号直流工作电源正常；交流工作电源正常。

24
其它准备工作应严格按电厂运行规程执行。

调试人员： 专业负责人： 日期：

6.调试步骤
6.1不同转速下转子交流阻抗的测量
序
号
检 查 确 认 项 目 及 试 验 内 容
检查
确认
1
检查励磁系统交流进线刀闸QS1、直流侧刀闸QS2、灭磁开关FMK在断开位置。

2
检查转子交流阻抗试验接线已正确接入。

3
按照附表试验表格进行升速，对发电机转子加压，进行交流阻抗试验。

4
注意每次加电压量前应摇测转子对地绝缘合格。

5
汽轮机超速试验后，按照以上试验步骤进行超速后转子交流阻抗试验。

调试人员： 专业负责人： 日期：
6.2发电机三相短路试验
短路试验是发电机在三相短路下额定转速时，测量发电机定子电流和转子电流关系的试验，从而与出厂试验报告比较检查发电机转子有无匝间短路的现象。
发电机短路试验短路点的设置:发电机出口母线处，短路排载流量大于12000A。
6.2.1试验准备
序
号
检 查 确 认 项 目
检查
确认
1
检查试验用的表计均已接入，确认正确无误。

2
检查发电机短路排连接良好可靠，容量足够。

3
检查励磁变压器与发电机机端母线联接处已断开。

4
检查励磁变压器已通过6KV母线临时供电且同步电源变压器电源相序为正相序。

5
确认整流柜交流侧和直流侧的刀闸(开关)均在断开位置。

6
检查确认励磁系统起励电源已断开。

7
检查电动开关在“运行位”。

8
检查确认励磁系统已具备投入运行条件。

9
检查发变组控制、保护、信号直流电源投入。

10
断开发电机保护动作联跳汽机出口压板。

11
在发电机保护盘将发电机保护投发信。

12
确认发电机空冷系统运行正常。

13
定子过负荷保护定值改为： 2.5A（一次值7500A） 0S

14
复压过流保护定值改为： 3.3A（一次值10000A） 0S

调试人员： 专业负责人： 日期：

6.2.2发电机短路特性曲线录制及CT二次回路检查
序
号
检 查 确 认 项 目 及 试 验 内 容
检查
确认
1
检查励磁系统QK2置“A套置主令”。

2
在“频率”和“相序”都正确的情况下，合上整流柜交流侧QS1和直流侧QS2的刀闸(开关)。合上脉冲投切开关SA1、SA2、SA3。

3
检查励磁系统调节器A通道置“定角度”控制方式。将短路试验使能置“1”。

4
确保灭磁开关分合均正常的情况下，合上灭磁开关FMK。

5
注意：试验整个过程中，均安排人员在灭磁开关前把守。当调节器给出开机令后，密切观注转子电流值，若超过正常值时(空载额定电流的50%)，直接分灭磁开关，或同时直接关闭调节器电源，确保机组和设备的安全。

6
励磁系统正常开机后，给予“就地建压令”，转子电流应为零。确认正常后，临时将开机保护电流上限值设为100%。

7
点动增励按钮S1，慢慢增加励磁电流至发电机定子电流约为500A。

8
检查并测量发电机8组CT回路及盘表指示情况。

9
注意：由于某些机组转子电感较大，以至于可控硅续流不好。当角度小于86 度时仍然没有转子电流输出，需要立即停止试验，在发电机转子两端并接续流电阻。

10
在增加电流过程中，若发现电流回路开路，有火花或放电声，测量数值不正确时，均应立即灭磁，并查明原因。

11
继续增加发电机定子电流至4330A、6477A、8582A、10086A、10643A、11150A时，读取发电机定子电流、转子电流、电压值。

12
在增加电流过程中严密监视发电机、励磁变等运行情况，如有异常情况则马上降励灭磁。

13
根据上述各点数据作出发电机短路特性上升试验曲线。

14
测得的数值应立即与出厂试验值进行比较，误差应在允许范围内，反之即说明转子绕组内可能有匝间短路现象。

15
同理，在发电机电流下降的过程中可测得发电机电流下降短路特性曲线，本次试验不作要求。

16
当发电机定子电流达7500A时，过负荷保护应动作，检查保护动作时声光信号情况，记录报警动作值：A相 A，B相 A，C相 A

17
当发电机定子电流达10000A，复压过流保护应动作，检查保护动作时声光信号情况，记录报警动作值：A相 A，B相 A，C相 A

18
当发电机定子电流在额定值（10806A）时，检查发电机差动保护不平衡电流。记录值：A相 mA B相 mA C相 mA

19
试验完毕后断开励磁系统灭磁开关FMK，断开整流柜交流侧QS1和直流侧QS2隔离刀闸。

20
将短路试验使能置“0”, 恢复开机保护电流上限值。

21
将发变组保护恢复至原定值。

22
汽机降转速为零，在发电机PT处安装接地线做好安全措施，安装公司人员拆除发电机短路排。

23
运行人员将6KV至励磁变临时电源停电，拆除励磁变6KV临时电缆，恢复励磁变高压侧与发电机母线联接。

调试人员： 专业负责人： 日期：
6.3发电机的空载试验
发电机空载特性试验是发电机在额定转速情况下，测得定子电压与转子电流关系的试验，从而与出厂试验报告比较检查发电机转子有无匝间短路的现象。
6.3.1试验前检查
序
号
检 查 确 认 项 目
检查
确认
1
确认发变组所有保护整定定值已恢复。

2
确认发电机短路排已拆除，安全措施已拆除，各处有人监视。

确认励磁变高压侧临时电缆已拆除，与发电机母线已连接，安全措施已拆除，各处有人监视。

3
投入发电机出口3组PT及6KV 63AP、63BP的一次手车及二次保险。

4
检查试验用的仪器和设备已接好，确认正确无误。

5
检查励磁系统QK2置“A套置主令”。

6
检查励磁系统调节器A通道置“电压闭环”控制方式。

7
检查确认励磁系统起励电源开关已合上。

8
投入机组所有保护(除去机电联锁保护)。

9
整个试验过程中，监盘人员应密切监视盘上仪表的变化，若有紧急情况，应立即报告指挥人员，立即逆变灭磁。

10
试验中为防止误强励发生,发电机要维持在额定转速3000r∕min。

调试人员： 专业负责人： 日期：

6.3.2发电机空载特性曲线录制及二次电压回路检查
序
号
检 查 确 认 项 目 及 试 验 内 容
检查
确认
1
检查励磁系统QK2置“A套置主令”。

2
合上整流柜交流侧QS1和直流侧QS2的刀闸(开关)。合上脉冲投切开关。

3
检查励磁系统调节器A通道置“电压闭环”控制方式。

4
合上灭磁开关FMK。

5
检查B套调节器在主界面状态，关闭B套调节器电源。

6
注意：试验整个过程中，均安排人员在灭磁开关前把守。当调节器给出开机令后，密切观注转子电流值，若超过正常值时(空载额定电流的50%)，直接分灭磁开关，或同时直接关闭调节器电源，确保机组和设备的安全。

7
点就地建压令，观察机端电压是否稳定及起励是否成功。

8
当机端电压稳定后，点动增励按钮S1升压至5.5KV。

9
打开B套调节器电源，在主界面观察B套调节器运行正常。

10
再次点击就地建压令，观察两套调节器测量采样应基本相同。

11
点动增励按钮S1，慢慢地升高发电机定子电压至6614V、8847V、11006V、15454V、19829V、20896V、21998V、23100V、25293V，记录发电机定子电压、转子电压和电流值。

12
因主变、高厂变首次带电运行，发电机升压至1KV时对主变、高厂变本体进行检查。发电机升压至10KV时再次对主变、高厂变、励磁变本体进行检查，应无异音、振动等异常现象。

13
加压过程中检查三相电压是否平衡，各处带电设备是否正常，回路有无异味，同时注意观察机组的振动情况。

14
根据上述各点数据作出发变组空载特性上升试验曲线。

15
同理，在发电机电压下降的过程中可测得发电机空载特性下降曲线。

16
测得数值应立即与出厂试验值进行比较，误差应在允许范围内，反之如
试验准确性无问题，则说明发电机转子绕组内可能有匝间短路现象。

调试人员： 专业负责人： 日期：

6.3.3 发电机灭磁后，测量发电机残压、励磁变副边电压及相序检查:
序
号
测 量 数 据
检查
确认
1
发电机PT： UAB= UBC= UCA= 相序：

2
励磁变副边： UAB= UBC= UCA= 相序：

调试人员： 专业负责人： 日期：

6.3.4发电机再次零起升压时测量发电机在额定电压时的开口三角电压值：
序
号
测 量 数 据
检查
确认
1
1PT U∠= 2PT U∠= 3PT U∠=

调试人员： 专业负责人： 日期：

6.3.5发电机耐压试验
序
号
试 验 内 容
检查
确认
1
1.05Un(23100V)时耐压5分钟, 试验结果：

调试人员： 专业负责人： 日期：

6.4励磁调节器试验
序
号
试 验 内 容
检查
确认
1
励磁调节器动态试验（措施另附）

调试人员： 专业负责人： 日期：

6.5发电机并网试验
6.5.1同期系统检查及假同期并网试验
序
号
检 查 确 认 项 目 及 试 验 内 容
检查
确认
1
倒空变电站220KVⅢ段母线，退出220KV母线差动保护，断开220KVⅢⅣ母母联开关2004，断开220KVⅠⅢ母分段开关2001，并断开以上两开关其操作控制电源开关。

2
热工侧强制#3主变高压侧开关在断开位置。

3
合上#3主变高压侧2203-1、2203-3隔离刀闸；合上2203开关。

4
合上#3主变中性点2203D隔离刀闸。

5
投入励磁，发电机带主变、高厂变、励磁变及。。。变电站220KVⅢ母升压。

6
检查确认无异常后，发电机带主变、高厂变、励磁变及。。。变电站220KVⅢ母升压至额定值。

7
对主变、高厂变、励磁变本体进行检查。

8
对。。。变电站220KVⅢ母PT相序、幅值检查；对#3主变高压侧PT相序、幅值检查；对#3发电机同期系统进行检查。

9
检查无误后断开#3主变高压侧2203开关，断开2203-3隔离刀闸。

10
。。。变电站:合上220KVⅢⅣ母母联2004开关，合上220KVⅠⅢ母分段2001开关，恢复220KVⅢ母带电。

11
投入2203开关同期开关TK，同期闭锁开关STK在“断开”位置，观察组合式同步表指示，发电机与系统电压差、频率差值不大，观察同步表S指针与同步检查继电器指示应一致。

12
将自动准同期开关切至手动位置，同步表指针旋转至临近12点位置时按下手动合闸按钮。

13
检查#3主变高压侧2203开关合闸。

14
分断#3主变高压侧2203开关。

15
将自动准同期开关投至自动位置，观察自动准同期装置发电机与系统电压、频率差值不大，启动自动准同期装置。

16
检查#3主变高压侧2203开关合闸。

17
断开2203开关同期开关TK，自动准同期开关切至“断开”位置。

18
分断#3主变高压侧2203开关。

调试人员： 专业负责人： 日期：

6.5.2自动准同期并网
序
号
检 查 确 认 项 目 及 试 验 内 容
检查
确认
1
断开#3主变高压侧2203开关的控制电源，合上2203-3隔离刀闸，合上2203开关的控制电源。

2
热工侧恢复强制发电机出口开关至正常状态。

3
检查发电机电压在额定值附近。

4
投入2203开关同期开关TK，同期闭锁开关STK在“断开”位置，将自动准同期开关DTK切至 “自动”位置。

5
按下自动准同期启动按钮，自动准同期装置投入。

6
检查自动准同期系统的自动调频及自动调压功能。

7
自动准同期合闸并网，2203开关红灯亮。

8
向汽机发“注意”、“已并网”信号。

9
退出#3主变高压侧开关同期开关TK，将自动准同期开关DTK切至“断开”位置。

10
并网试验结束

调试人员： 专业负责人： 日期：
7发电机带负荷后试验
7.1试验检查项目
序
号
试 验 内 容
检查
确认
1
注意点：在发电机带大负荷前，为避免保护误动应将带方向性保护暂投发信，经检查PT、CT间的极性无误后，再投入运行。

2
发电机带30%以上负荷时，进行6kV厂用Ⅲ段工作电源与备用电源环并及切换试验。（措施另附）

3
发电机带负荷时,进行转子一点接地保护检查。

4
发电机带50%和100%负荷时，测量发电机的轴电压。

5
在发电机带100%负荷时，进行CT回路检查，进行所有差动保护的不平衡电流检查。

6
励磁调节器负载闭环试验。（措施另附）

7
带一定负荷后，检查机组有关测量表计、计量表计测量正确性。

8
分别在不同负荷下，测量发电机负序电压和负序电流。

9
负荷带50%以上时再次检查带方向性保护的向量正确性。

10
根据需要进行甩负荷试验。（措施另附）

11
根据需要进行发电机进相运行试验。（措施另附）

12
发电机带50%和100%负荷时，检查差动保护的差动向量、检查差流、制动电流及中性线电流。

13
带负荷后继电保护的运行方式由调度中心决定。

调试人员： 专业负责人： 日期：

8调试所用的仪器
8.1钳形相位表（TC2002）
8.2数字式万用表（FLUCK187）
8.3发电机监录仪（MDR-3）
8.4相序表(KYORITSU8030)
8.5电动摇表(KYORITSU3121)
9调试组织分工
试验过程由试运领导小组统一指挥协调，并成立电气整套启动领导小组。建设、施工、 生产、监理、调试等各方应团结协作，密切配合，共同完成。
9.1 施工单位
9.1.1 负责临时系统安装、拆除，临时措施实施；
9.1.2 负责相关系统的隔离工作；
9.1.3 负责按调试要求完善系统并对系统进行巡视、维护、消缺、清理；
9.1.4 负责临时系统设备挂牌；
9.1.5 协助、监护运行人员进行一、二次操作；
9.1.6 参加调试项目的其它相关工作；
9.2 建设单位
9.2.1 负责组织协调各参建单位在调试期间能密切配合；
9.2.2 参加调试项目的其它相关工作；
9.3 生产单位
9.3.1 负责已移交系统操作及检查；
9.3.2 负责编写本次启动方案相应的运行措施、运行规程，填写操作票；
9.3.3 负责正式系统挂牌，设备命名；
9.3.4 负责和调度进行相关的联系；
9.3.5 参加调试项目的其它相关工作；
9.4 监理单位
9.4.1 配合电厂安装办组织协调各参建单位之间的配合关系，督促各单位做好各阶段的工作；
9.4.2 组织并参加本措施的讨论，组织并参加对调试过程中技术问题解决方案的讨论；
9.4.3 参与整套启动措施的审核，并负责督促执行；
9.4.4 调试工作开始前对调试范围内的系统、设备进行认定；
9.4.5 调试期间进行现场检查，包括系统的缺陷检查及调试各阶段确认；
9.4.6 参加调试项目的其它相关工作；
9.5 技术中心
9.5.1 负责编写措施；
9.5.2 对调试方案进行技术交底；
9.5.3 负责调试过程中的技术工作；
9.5.4 调试期间发现问题后及时提出解决方案，保证调试工作顺利完成；
9.5.5 依据试验结果整理分析数据，编写调试报告；
10强制性条文
10.1 《电力建设安全工作规程第一部分：火力发电厂》DL 5009.1-2002全部为强制性内容，不得单独摘录。
10.2《电气装置安装工程高压电器施工及验收规范》GBJ 147-1990第4.4.1条在验收时，应进行下列检查：
1.断路器及其操动机构的联动应正常，无卡阻现象;分、合闸指示正确;辅助开关动作正确可靠。
2.密度继电器的报警、闭锁定值应符合规定;电气回路传动正确。
3.六氟化硫气体压力、 泄漏率和含水最应符合规定。
4.接地良好。
10.3《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》【GBJ 148-1990】中：
1.变压器、电抗器的全部电气试验应合格。
2.保护装置整定值符合规定。
3.操作及联动试验正确。
10.4《电气装置安装工程电气设备交接试验标准》GB50150-2006。
11安全、健康、环境保护措施
11.1本次电气整套启动，应成立有各方人员组成的整套启动领导机构，对各方参加人员应严密组织，分工明确，对本措施和系统应熟悉，做到一切行动听指挥。
11.2空载升压过程一定要缓慢，谨防过电压，若有电压突升现象应立即跳开灭磁开关。
11.3试验过程中要派人监听发电机、励磁机、主变等设备。
11.4试验过程中，装拆短路排时必须挂接地线，加强监护。
11.5在小电流、小电压情况下进行二次回路检查防止电流二次回路开路、电压二次回路短路，密切监视发电机线圈温度，如有异常立即停止试验进行检查。
11.6试验过程中任何人不得随意操作带电设备，若有意外，立即报告指挥人员。
11.7一切操作、检测工作应加强监护，严格执行安全操作规程。
11.8工作现场需挂贴“注意安全”、“有电危险”、“请勿靠近”等标语牌，并做好安全宣传工作。试验现场设置围栏，悬挂醒目标志，严禁无关人员进入。
11.9在调试过程中产生的废弃物如：短接线、自粘胶带及废旧电池等，进行统一收回处理。
11.10开关带电后，门必须上锁，作业人员必须严格执行工作票制度。运行人员必须配备好安全工器具，如：绝缘手套、绝缘靴、专用接地线、高压验电棒等。
11.11 试验过程中，统一指挥，保持通讯通畅。
11.12 其它事项按《电业工作安全规程》。
12安全应急预案
参见滨州。。。安全办公室2011年编制《重大事故应急处理预案》。

13作业危险源分析及预防措施
序号
作业
活动
危险因素
可能导致的事故
控制措施
1

电气整套启动调试
同期试验，同期检查不当造成机组非同期
设备
损坏
加强检查同期电压极性，严格按照措施进行检同期、假同期试验。

2
短路试验，发电机电压飞升，CT二次回路开路
设备
损坏
1做好可靠短路措施，按照措施进行严格系统检查，防止发电机电压飞升；2测量时加强监护，对短路范围内所有 CT 进行全面检查防 止 CT 开路。

3
发电机空载试验，不按调试方案进行造成发电机过电压
设备
损坏
1严格按调试方案进行；2检查发电机本体及高压一次回路的情况，检查所有带电处是否均有安全标示牌，并已上锁，派人到准备升压的各处监视；3整个试验过程中，监视人员应密切监视盘上仪表的变化，若有紧急情况，应立即报告相关人员，立即灭磁；4禁止TV二次回路短路。
4

励磁系统动态调试
限制和保护功能检查，限制和保护功能不能正确动作
设备
损坏
检查确认信号、保护装置能够正确可靠投入，静态时用通入电流、电压方法进行各种限制保护功能模拟验证。
发电机过压
过电压触电伤人、设备损坏 等
试验前设置安全围栏，投入过电压保护。
CT开路、PT短路
人身触电、设备损坏等
加强监护，送电时测量绝缘，戴绝缘手套；接线前检查试验接线是否正确，仪器工作是否正常，试验过程中注意不要误碰、误动。

附表1：整套启动调整试运质量检验评定表
#3机组整套试运质量检验评定表
工程名称：山东宏桥新型材有限公司。。。一电 试运阶段：空负荷 性质：主要
专业名称：电气 分项名称：发电机定子三相短路试验

序号
检验项目
性质
单位
质量标准
检查
方法
检查
结果
评定等级
合格
优良
自评
核定
1
调节励磁试验通道

正常
试验

2
发电机二次电流回路初查（小电流）
主要

不开路
试验

3
励磁系统初查
（小电流）

正常
试验

4
发电机短路特性
主要

符合设计要求
试验

5
发电机检查
（额定电流下）
主要

符合设计要求
试验

6
发电机差动保护
接线动作值
主要

正确
试验

7
调节器定子电流采集及励磁电流采集

正常
试验

分项总评
共检验主要项目 个，其中优良 个。
一般项目 个，其中优良 个。
全部检验项目的优良率 %。
分项工程等级

验收检查组：
