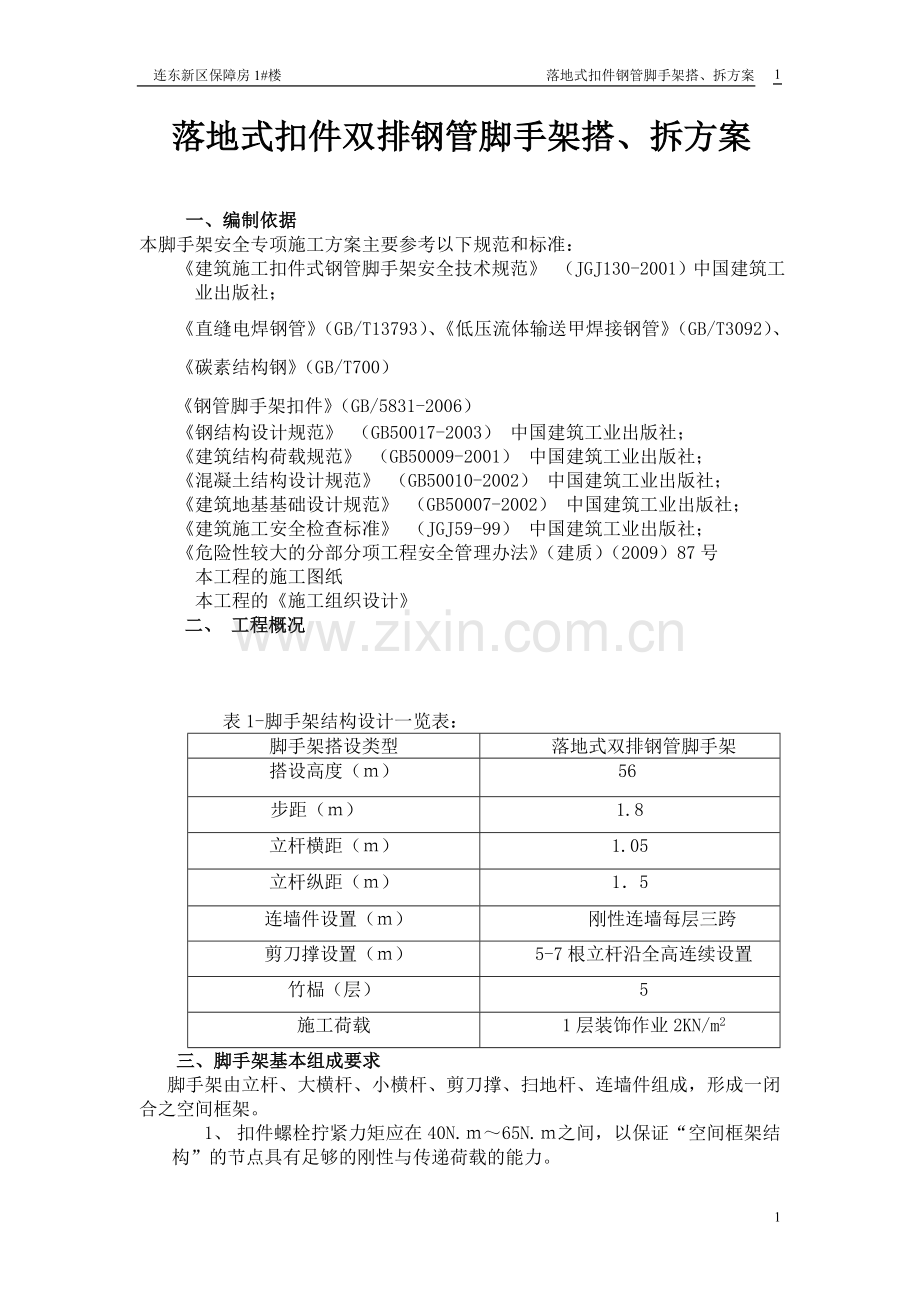

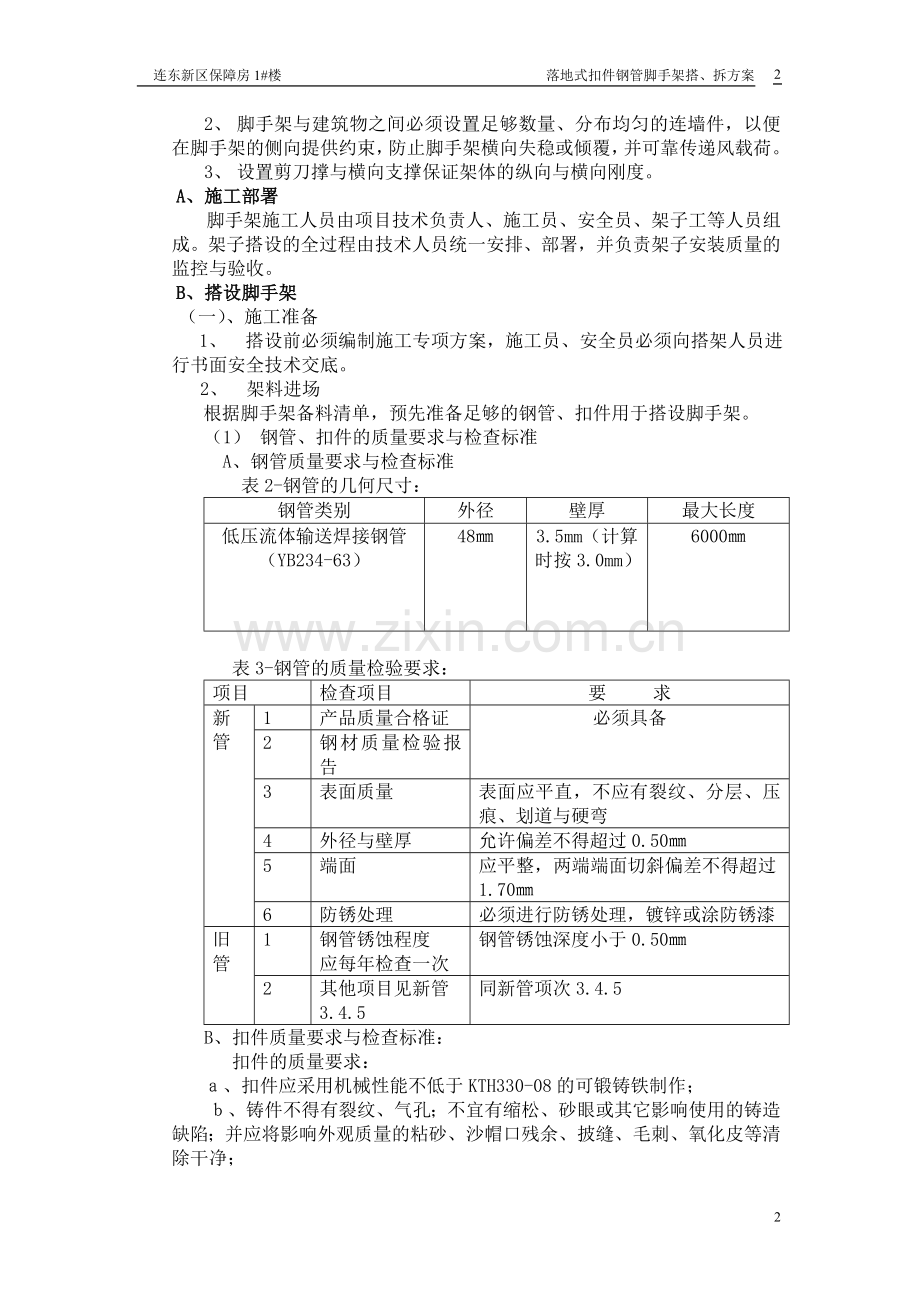

24连东新区保障房1#楼 落地式扣件钢管脚手架搭、拆方案落地式扣件双排钢管脚手架搭、拆方案 一、编制依据本脚手架安全专项施工方案主要参考以下规范和标准：建筑施工扣件式钢管脚手架安全技术规范 （JGJ130-2001）中国建筑工业出版社；直缝电焊钢管（GB/T13793）、低压流体输送甲焊接钢管（GB/T3092）、碳素结构钢（GB/T700）钢管脚手架扣件（GB/5831-2006）钢结构设计规范 （GB50017-2003） 中国建筑工业出版社；建筑结构荷载规范 （GB50009-2001） 中国建筑工业出版社；混凝土结构设计规范 （GB50010-2002） 中国建筑工业出版社；建筑地基基础设计规范 （GB50007-2002） 中国建筑工业出版社；建筑施工安全检查标准 （JGJ59-99） 中国建筑工业出版社； 危险性较大的分部分项工程安全管理办法（建质）（2009）87号本工程的施工图纸本工程的施工组织设计二、 工程概况表1-脚手架结构设计一览表：脚手架搭设类型落地式双排钢管脚手架搭设高度（）56步距（）1.8立杆横距（）1.05立杆纵距（）15 连墙件设置（）刚性连墙每层三跨 剪刀撑设置（）5-7根立杆沿全高连续设置竹榀（层）5施工荷载1层装饰作业2KN/m2 三、脚手架基本组成要求脚手架由立杆、大横杆、小横杆、剪刀撑、扫地杆、连墙件组成，形成一闭合之空间框架。1、 扣件螺栓拧紧力矩应在40N.65N.之间，以保证“空间框架结构”的节点具有足够的刚性与传递荷载的能力。2、 脚手架与建筑物之间必须设置足够数量、分布均匀的连墙件，以便在脚手架的侧向提供约束，防止脚手架横向失稳或倾覆，并可靠传递风载荷。3、 设置剪刀撑与横向支撑保证架体的纵向与横向刚度。A、施工部署脚手架施工人员由项目技术负责人、施工员、安全员、架子工等人员组成。架子搭设的全过程由技术人员统一安排、部署，并负责架子安装质量的监控与验收。B、搭设脚手架（一）、施工准备1、 搭设前必须编制施工专项方案，施工员、安全员必须向搭架人员进行书面安全技术交底。2、 架料进场 根据脚手架备料清单，预先准备足够的钢管、扣件用于搭设脚手架。（1） 钢管、扣件的质量要求与检查标准 A、钢管质量要求与检查标准 表2-钢管的几何尺寸：钢管类别外径壁厚最大长度低压流体输送焊接钢管（YB234-63）483.5mm（计算时按3.0mm）6000 表3-钢管的质量检验要求：项目检查项目要 求新管1产品质量合格证必须具备2钢材质量检验报告3表面质量表面应平直，不应有裂纹、分层、压痕、划道与硬弯4外径与壁厚允许偏差不得超过0.505端面应平整，两端端面切斜偏差不得超过1.706防锈处理必须进行防锈处理，镀锌或涂防锈漆旧管1钢管锈蚀程度应每年检查一次钢管锈蚀深度小于0.502其他项目见新管3.4.5同新管项次3.4.5B、扣件质量要求与检查标准： 扣件的质量要求：、扣件应采用机械性能不低于KTH330-08的可锻铸铁制作；、铸件不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸造缺陷；并应将影响外观质量的粘砂、沙帽口残余、披缝、毛刺、氧化皮等清除干净；c、扣件与钢管结合面必须严格整形，应保证与钢管扣紧时接触良好；d、扣件活动应能灵活转动，旋转扣件的两旋转面间隙应小于1mm；e、扣件夹紧时，开口处的最小距离不应小于5mm；f、扣件表面应进行防锈处理 表4-扣件的检查标准： 项次项 目要 求新扣件1产品质量合格证、生产许可证，专业检测单位测试报告必须具备2表面质量应符合技术要求bf条的要求3螺栓不得滑丝旧扣件4同新扣件2、3项次扣件螺栓的拧紧扭力矩达到70N.M时可锻铸铁扣件不得破坏（二）、脚手架杆件搭设： 1、脚手架技术参数：脚手架宽1050，内立杆离建筑物距离200，步距1800, 立杆纵距1500mm，剪刀撑5-7根立杆沿全高连续设置，竹笆板铺设 5层。 2、搭设顺序 放线放垫板竖立杆搭设纵向水平管搭设横向水平管搭设抛撑纵横向扫地杆搭设第二步纵向水平杆搭设第二步横向水平管搭剪刀撑挂密目网。 本脚手架搭设在地下室顶板上， 先放垫板，垫板为14#槽钢，垫板跨度不少于2跨，槽钢仰铺。 脚手架排底的时候，首先必须在转角和门窗，开口处设置立杆并依次向其它展开。 3、立杆的对接扣件应交错布置，两个相邻立柱节点不应设置在同步同跨内，两相邻柱接头在高度方向错开的距离不应小于500，各接头中心距主节点的距离不应大于步距的1/3。立杆的垂直偏差小于100mm.（三）脚手架剪刀撑与横向支撑设置： 1、脚手架剪刀撑与横向支撑设置。 2、脚手架剪刀撑按规定设置连续剪刀撑，每道剪刀撑跨越立杆的根数为57根之间。每道剪刀撑宽度不应小于4跨，且不小于6，斜杆与桁架大横杆水平面倾角宜在4560度之间。由于建筑平面形状不同，脚手架一个立面间距大于3小于6的单独设置交叉剪刀撑，立面间离小于3的设置之字型斜剪刀撑。3、剪刀撑钢管的搭接长度不得小于1米，且每一个搭接处使用的旋转扣件不得少于两个。 （四）铺设安全网与脚手板： 1、脚手架外围必须用密目式安全网全部屏蔽，安全网之间的接缝必须用塑料绳捆扎牢固，不得有间隙。 2、作业层脚手架外侧设置挡脚杆，挡脚杆设置在外立杆内侧，高200mm。 3、架间脚手板采用竹笆板铺设，竹笆板与钢管必须用16#铁丝捆扎，不得有探头板出现。（五）连墙件设置：1、连墙件设置：预埋短钢管(钢管长500mm, 埋深200mm)与架体刚性拉结。每层三跨及转角处、断开处均设置。 2、脚手架每个拉结屏蔽的脚手架投影面积小于27；在规定距离如不存在预埋钢管，则采用钢管抱砼柱作为拉结固定点的办法，使钢管拉结的控制范围在规范规定的范围内。3、连墙件中的连墙杆宜水平布置且与墙体垂直，连墙杆与架体连接可稍下斜，绝对不允许上翘。（六）脚手架安全防护设施的搭设：1、栏杆： 操作层脚手架外侧设置双栏杆，两道栏杆的高度分别为1.2、0.6，其余步层设置单栏杆，高度为1.2。2、脚手板采用竹笆板，脚手板四个角均需用铁丝与架体扎牢，主体施工应铺设5道脚手板，装饰作业应根据施工需要铺设脚手板，但需保证同时施工的作业层数处不得超过规范与本方案。挡脚杆设置在脚手架外立杆的内侧。3、安全网: 安全网采用合格阻燃型密目式安全网2000目/1002，设置在脚手架外立杆的内侧，且须与脚手架纵向水平扎牢。4、 脚手架离墙间距为200，由于建筑物结构与脚手架本身结构的特殊需要，局部不能满足该要求。故脚手架局部立杆离墙距离会超过200，必须采用其它措施使脚手架离墙间距控制在200以内。若悬挑距离不超过500，则直接采用钢管从脚手架内伸出并铺设搁栅的方法，还要对悬挑部分进行补强，补强方法采用增加斜立杆。（七）防雷接地：在大楼的四个角及中间间隔15米用14毫米圆钢与柱筋焊接.接地电阻小于30欧。（八）脚手架验收:1、每段脚手架搭设完毕进行过程验收。每段脚手架搭设必须高于作业层一步架。2、过程验收包含钢管、扣件的检查，脚手架搭设是否符合规范，安全设施承挂情况。3、脚手架经过阶段验收后，已验收部分可投入使用。（九）脚手架的荷载控制:1、装饰施工用时脚手架施工荷载必须严格控制，同时作业的施工步数不得超过一层，每层作业荷载不得大于2KN/。2、卸料平台的荷载控制:卸料平台的施工荷载必须严格控制，每个卸料平台的施工荷载不得超过5KN。 四、 脚手架拆除 （一） 拆除前的准备工作:1、 全面检查脚手架扣件连接、连墙件、支撑体系是否符合安全要求；2、 编写拆除脚手架安全技术措施、方案并对作业人员进行技术交底；3、 清除脚手架上的杂物。 （二） 脚手架拆除的一般顺序:1、 拆除顺序应逐层由上而下进行，严禁上下同时作业（按安装时的逆顺序进行）：；2、 所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架；分段拆除脚手架高差不得超过2步，如高差超过2步，应增设连墙件；3、 当脚手架拆除至最后一根立杆位置时，应先设置抛撑，再拆除连墙件；4、 当脚手架分段、分片拆除时，对不拆除的脚手架两端应设置连墙件与连续横向支撑加固；5、 拆除脚手架时严禁作业人员向下、向外抛丢物品，钢管须传至地面垂直输送设备运至地面；扣件用麻袋装袋再传至地面。（三） 架料退场:1、 各构配件必须及时分段集中送至地面，严禁抛扔。2、 架子应及时保养，防止钢管、扣件锈蚀。五、 安全技术措施:（一） 技术保障措施:1、 架子搭设完毕，用密目式安全网铺于架子的外围及底部。作业层脚手架均需满铺竹榀（中间可间隔12米内满铺一层竹榀，但架子底步处必须满铺竹榀），并且每一片竹榀都要用铁丝与钢管扎牢。2、 本脚手架属于装饰用脚手架，其活载不得大于2KN/，外墙装修时同时工作的作业层不得超过1步。3、 钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40N65 N之间。4、 架子搭设至10高度时由搭设单位进行自检；架子搭设完毕后由搭设单位同使用单位对整个脚手架进行验收检查，验收合格后方可投入使用。5、 该脚手架作为建筑物装饰作业安全防护屏障及装修作业平台，严禁将模板支架、揽风绳、等固定在脚手架上；脚手架严禁悬挂起重设备。6、 脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。在脚手架使用期间，下列杆件严禁拆除：1、主节点处 ； 横、纵向水平杆 2、连墙件。7、 脚手架底部用垫板。在脚手架的断开处如：与人货梯卸料平台接口处，侧向断面应用横向斜撑进行加固，且断开处的立杆必须有连墙点。（二）质量保障措施: 1、操作人员作业前必须进行岗位技术培训与安全教育。2、技术人员在脚手架搭设、拆除前必须给作业人员进行安全技术交底，并传达至所有操作人员。3、 脚手架必须严格依据本施工专项进行搭设，搭设脚手架时，技术人员必须在现场监督搭设情况，保证搭设质量达到方案要求。4、 脚手架搭设完毕，依据本施工专项方案与单项作业验收表对脚手架进行验收，发现不符合要求的，必须立即整改。（三）安全保障措施:1、操作人员必须持有登高作业操作证方可上岗。2、架子在搭设（拆除）过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩带安全帽、安全带，未佩带安全防护用品不得上架子。3、在架子上施工的各工种作业人员应注意自身安全（尤其是在卸料平台上的工作人员），不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。4、雨、雪及六级大风以上天气严禁进行脚手架搭设、拆除工作。5、应由专人负责对脚手架进行经常检查和保修。（1）在下列情况下，必须对脚手架进行检查 a 、在6级大风和大雨后。 b 、停用超过一个月，复工前。（2）检查保修项目 a 、各主节点处各杆件的安装、连墙件等构造是否符合本施工专项方案的要求。 b 、扣件螺丝是否松动。c 、安全防护措施是否符合要求。6、在架上进行电、气焊作业时，必须有防火措施和专人看护。7、脚手架临街面必须有防止坠物伤人的防护措施。8、搭拆脚手架期间，地面应设置围栏和警戒标志，并派专人看守，严禁非操作人员入内。 六、脚手架日常维护、检查、监控与保养: （一）脚手架每次搭设完毕，由项目负责人、操作班组、安全员、工程技术负责人对脚手架进行验收，验收合格，该脚手架方可投入使用。 （二）项目部应每月按照JGJ 59-99标准和检查评分表对脚手架逐项进行安全检查，检查不合格者必须立即进行整改。 （三）建筑物结构封顶，必须对脚手架进行全面安全检查，并制定加固措施。 （四）架子班应对所搭设的脚手架进行巡查，整改消除隐患。 （五）检查项目 1、脚手架搭设材料如钢管、扣件等质量与保养情况； 2、安全防护设施的保养、保存情况，例如安全网、竹榀等； 3、连墙件、剪刀撑、横向支撑、扫地杆的设置与维护情况； 4、立杆、架体的垂直偏差情况； 5、架底基础及排水情况； 6、扣件的紧固情况。七、施工时间、材料用量、劳力计划： 本脚手架计划2011年4月20日开始搭设，每月3层，计划2011年10月20日搭设完成，脚手架约需483.0的钢管110吨，直角扣件14604个；对接扣件3810个；旋转扣件1143个；脚手板524.16m2，阻燃型密目式安全网780张（61.8mm）,架子工6人。八、脚手架搭、拆应急预案：脚手架搭、拆过程中主要的危险源：高空坠落、物体打击。a、目的：为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，制定本预案。b、组织网络及职责:1、由项目负责人、施工员、安全员等成应急小组。项目负责人任应急小组组长。2、施工员负责组织人员现场抢救伤员。3、安全员负责组织人员救 护伤员。4、项目负责人负责与医院联系。c、应急措施:1、用切割机等工具抢救被脚手架压住的人员，并转移到安全地方。2、保持呼吸道畅通，消除伤口、鼻、咽、喉部的异物，血块、呕吐物等。3、若伤员出现呼吸、心跳骤停，应立即进行心肺复苏、人工胸外心脏按压、人工呼吸等。4、进行简易的包扎止血或骨折简易固定。5、立即拨打120急救中心与医院联系或拨打110、119救助帮助，详细说明事故的地点、程度及本部门的联系电话，并派人到路口接应。d、通讯联络:项目负责人：xxx 手机：xxxxxx技术负责人：xxx 手机：xxxxxx施工员：xxx 手机：xxxxxx安全员：xxx 手机：xxxxxx架工班长：xxx 手机：xxxxxx医院救护中心：120 匪警：110 火警：119e、注意事项:1、人工胸外心脏按压、人工呼吸不能轻意的放弃，必须坚持到底。2、如现场发生人身意外伤害事故，如当事人没有自觉症状，不要轻易放走当事人，医务人员要对其进行全面检查并观察24小时，确实没有损伤时才能视为正常。3、当发现伤员心跳、呼吸停止时要应地抢救，进行心脏复苏，直至急救医务人员到场进一步抢救。4、现场发生人身意外伤害事故，不要慌乱，派专人守在伤员前进行临时救护，另派人与急救中心或医院联系说明伤员所处地点，行车路线及达到所在地点的明显标志。5、对于骨折伤员，特别是怀疑颈、胸腰椎骨折伤员要做好固定，用硬板搬运，不得随意拉扯、扭曲身体搬运。f、应急物资:本预案中主要的物资有：急救器材、药品，通讯器材，活动扳手，切割机，撬棍，铁锹，铁镐，千斤顶，尼龙绳，小车。九、脚手架施工图：图1 图2 南、北纵向立面图 图3立杆布置局部图 十、落地式扣件钢管脚手架计算书 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 计算参数: 双排脚手架，搭设高度56.0米，立杆采用单立管。 立杆的纵距1.50米，立杆的横距1.05米，内排架距离结构0.20米，立杆的步距1.80米。 钢管类型为483.0，连墙件采用每层3跨，竖向间距2.90米，水平间距4.50米。 施工活荷载为2.0kN/m2，同时考虑1层施工。 脚手板采用竹笆片，荷载为0.35kN/m2，按照铺设5层计算。 栏杆采用钢管，荷载为0.04kN/m，安全网荷载取0.0050kN/m2。 脚手板下大横杆在小横杆上面，且主结点间增加两根大横杆。 基本风压0.35kN/m2，高度变化系数0.9300，体型系数1.1280。 地基承载力标准值10kN/m2，基础底面扩展面积1.580m2，地基承载力调整系数1.00。 a、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.3501.050/3=0.122kN/m 活荷载标准值 Q=2.0001.050/3=0.700kN/m 静荷载的计算值 q1=1.20.038+1.20.122=0.193kN/m 活荷载的计算值 q2=1.40.700=0.980kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩) 2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.080.193+0.100.980)1.5002=0.255kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.100.193+0.1170.980)1.5002=-0.301kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算： =0.301106/4491.0=67.118N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.122=0.161kN/m 活荷载标准值q2=0.700kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.6770.161+0.9900.700)1500.04/(1002.06105107780.0)=1.829mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求! b、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。 用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。 1.荷载值计算 大横杆的自重标准值 P1=0.0381.500=0.058kN 脚手板的荷载标准值 P2=0.3501.0501.500/3=0.184kN 活荷载标准值 Q=2.0001.0501.500/3=1.050kN 荷载的计算值 P=1.20.058+1.20.184+1.41.050=1.760kN 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=(1.20.038)1.0502/8+1.7601.050/3=0.622kN.m =0.622106/4491.0=138.548N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 小横杆自重均布荷载引起的最大挠度 V1=5.00.0381050.004/(3842.060105107780.000)=0.03mm 集中荷载标准值P=0.058+0.184+1.050=1.291kN 集中荷载标准值最不利分配引起的最大挠度 V2=1291.3501050.0(31050.02-41050.02/9)/(722.06105107780.0)=2.390mm 最大挠度和 V=V1+V2=2.417mm 小横杆的最大挠度小于1050.0/150与10mm,满足要求! c、扣件抗滑力的计算: 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN； R 纵向或横向水平杆传给立杆的竖向作用力设计值； 1.荷载值计算 横杆的自重标准值 P1=0.0381.050=0.040kN 脚手板的荷载标准值 P2=0.3501.0501.500/2=0.276kN 活荷载标准值 Q=2.0001.0501.500/2=1.575kN 荷载的计算值 R=1.20.040+1.20.276+1.41.575=2.584kN 单扣件抗滑承载力的设计计算满足要求! 当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN； 双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。 d、脚手架荷载标准值: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。 静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1070 NG1 = 0.10756.000=5.990kN (2)脚手板的自重标准值(kN/m2)；本例采用竹笆片脚手板，标准值为0.35 NG2 = 0.35051.500(1.050+0.200)/2=1.641kN (3)栏杆与挡脚手板自重标准值(kN/m)；本例采用钢管栏杆，标准值为0.04 NG3 = 0.0401.5005/2=0.150kN (4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.0051.50056.000=0.420kN 经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 8.201kN。 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。 经计算得到，活荷载标准值 NQ = 2.00011.5001.050/2=1.575kN 风荷载标准值应按照以下公式计算 其中 W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)附录表D.4的规定采用：W0 = 0.350 Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)附录表7.2.1的规定采用：Uz = 0.930 Us 风荷载体型系数：Us = 1.128 经计算得到，风荷载标准值Wk = 0.70.3500.9301.128 = 0.257kN/m2。 考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 0.851.4NQ 经过计算得到，底部立杆的最大轴向压力N=1.28.201+0.851.41.575=11.715kN 不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ 经过计算得到，底部立杆的最大轴向压力N=1.28.201+1.41.575=12.046kN 风荷载设计值产生的立杆段弯矩 MW计算公式 MW = 0.851.4Wklah2/10 其中 Wk 风荷载标准值(kN/m2)； la 立杆的纵距 (m)； h 立杆的步距 (m)。 经过计算得到风荷载产生的弯矩 Mw=0.851.40.2571.5001.8001.800/10=0.149kN.m e、立杆的稳定性计算: 1.不考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=12.046kN； i 计算立杆的截面回转半径，i=1.60cm； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定，u=1.500； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=1.1551.5001.800=3.118m； A 立杆净截面面积，A=4.239cm2； W 立杆净截面模量(抵抗矩),W=4.491cm3； 由长细比，为3118/16=196； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.190； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =12046/(0.19424)=149.917N/mm2； f 钢管立杆抗压强度设计值，f=205.00N/mm2； 不考虑风荷载时，立杆的稳定性计算 f,满足要求! 2.考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=11.715kN； i 计算立杆的截面回转半径，i=1.60cm； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定，u=1.500； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=1.1551.5001.800=3.118m； A 立杆净截面面积，A=4.239cm2； W 立杆净截面模量(抵抗矩),W=4.491cm3； 由长细比，为3118/16=196； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.190； MW 计算立杆段由风荷载设计值产生的弯矩，MW=0.149kN.m； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =11715/(0.19424)+149000/4491=178.899N/mm2； f 钢管立杆抗压强度设计值，f=205.00N/mm2； 考虑风荷载时，立杆的稳定性计算 Nl，连墙件的设计计算满足要求! 连墙件采用扣件与墙体连接。 经过计算得到 Nl = 9.494kN大于扣件的抗滑力8.0kN，不满足要求! 建议在44.1米以上连墙件改为每层2跨。 则每个连墙件的覆盖面积内脚手架外侧的迎风面积Aw =2.93.0 = 8.70m2；风荷载标准值wk = 0.246kN/m2 Nlw = 1.4 wk Aw 经计算得到 Nlw = 2.996kN，连墙件轴向力计算值 Nl = 7.996kN 经过计算得到 Nl = 7.996kN小于扣件的抗滑力8.0kN，满足要求 g、立杆的地基承载力计算: 立杆基础底面的平均压力应满足下式的要求 p fg 其中 p 立杆基础底面的平均压力 (kN/m2)，p = N/A；p = 7.62 N 上部结构传至基础顶面的轴向力设计值 (kN)；N = 12.05 A 基础底面面积 (m2)；A = 1.58 fg 地基承载力设计值 (kN/m2)；fg = 10.00 地基承载力设计值应按下式计算 fg = kc fgk 其中 kc 脚手架地基承载力调整系数；kc = 1.00 fgk 地基承载力标准值；fgk = 10.00 地基承载力的计算满足要求! h、脚手架配件数量匡算: 扣件式钢管脚手架的杆件配备数量需要一定的富余量，以适应构架时变化需要，因此按匡算方式来计算； 根据脚手架立杆数量按以下公式进行计算：
