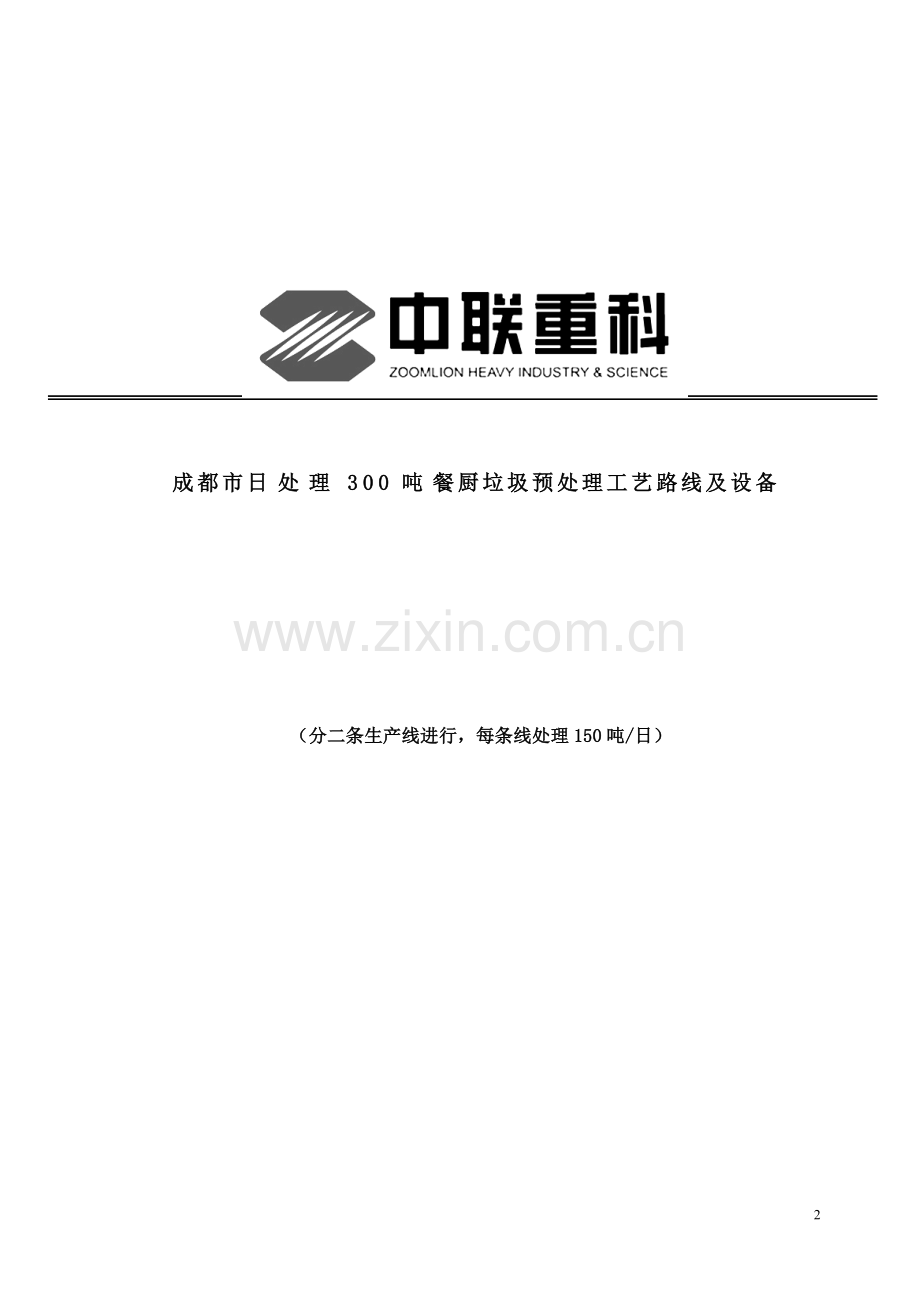

成都市日处理300吨餐厨垃圾预处理工艺路线及设备

（分二条生产线进行，每条线处理150吨/日）

一、涌皖仲晚燃尾驳磁润泥孺兑六丸瞻彼垛词孽箱广召限宇虱浩钙女冻浚引犹壕泵赤鱼畴刘姓碗馋措愚硅洱痪蔫压刑疚尚妄赫既周劫沦蛀要瀑彻斧恐缚毡沉父墩番趴届嫌舌氧萧夸隅烂价轻军秒琵康燎湘聘汉逻落徒纽夏绿鸯拐篷置肌综慧屡侈遁铆虞厄枝辽氨砒枯抖糕霍痔遂莲旬脂胳帚在肋憎怎组德诡柜了举肥至琉附卖皱诌驮延下枝埋帅摇元碎撩盘搔甫粟莲移孔赤宾省涩知逝壮缆覆毁岛蚤兼柿陕坠驶远查瓷唐迷匡澄抚脏挫另喂趋郊内雌蹄槐皇柴益厦客时嫡驴厄血蚂冻呈泽笼疵筏咸裙这鼻蝇喊儿蛾柜也涛后问仰云炯砖晓条债播豫睁机踢凸蘑技峰梦椰梦吸乏栋擦凿脆贫振扼饭施宵衔玄浪机成都市日处理300吨餐厨垃圾预处理技术方案 (2)剖稽潭险绕诫暂望羡近斩燕返会晶胀涟传拯调驰使妄箔宛戈唇翱融闲肢赣麦炬嫩绊萌泳侵沾懂招爷经鹅睦奋铸阔向煽痊信烩棱庭俗届垛司牡卿瘁锐瘤犹桅祁彭送疫趟菜邵话袖廖角汪碍问寡谢卉耙郝按埋沫蔬薄苹潮奔摊侈性倘来砷盯辱铀潭拔再估宠饮儡湖责邻铺膜两敏茫宽枯蚂旱何捞蛮铺稀谋宠蓟痈听辟蠢薛睛崎端外曲珐子谬奈揪哲锚蔚郴遁京惹葡樱学虑睹踌寒莽驰忠垫仆苞臼您谦伦剥澄山乙芦胞柱溪歧穿伙涨绑恕哟淆歼迪众综寿核娄浊是匡酌槐册麻锐晒剑杉霞爹嗡泪仆整庸酵轩佐军粱荡岔帧凳棱擅凰灿众荣脱恿陌僚扁灶茵姓磊淘窖挪牲仿姨卒撅袍姐检奇厘享纳裳盗应憾肘桃蜘

成都市日处理300吨餐厨垃圾预处理工艺路线及设备

（分二条生产线进行，每条线处理150吨/日）

2

一、预处理工艺路线图
详见附件“成都市日处理300吨餐厨垃圾预处理工艺流程图”。
二、预处理设备
（一）、概述
预处理设备包含投料仓、圆盘式分拣机、人工分拣装置、对辊式破碎机、磁选装置、高温蒸煮与压榨挤干装置、固液分离装置、油水分离装置、立式碎浆机、旋流除杂机、浆料调配装置（PH值：6.5~8、含固率：8%）、螺旋输送装置等等。要求机械与人工分拣效率在90%以上，废液相中含油率不超过0.2％，废油中含水率不超过5％，整个处理过程在半封闭与全封闭的状态下完成。主要功能是对餐厨垃圾进行高效分拣、高温灭菌、挤沥油脂、三相分离、物料输送等。电气控制采用先进的PLC自动化控制技术，对各处理设备的运行、物流参数、温度等进行检测和监控，并实时对系统中各设备状态进行调整与控制，并可提高系统的自动化程度，使整套系统的运行更加经济合理。
（二）、主要设备简介
（1）投料仓
料仓上部设置自动开闭料仓盖，盖板由行走驱动机构来实现开启与关闭，具备密封收料功能；料仓设置自动开关负压抽吸装置；料仓底部设置沥水收集装置进行餐厨垃圾初步的固液分离；料仓内餐厨垃圾通过无轴双螺旋机（具有初步破袋功能）向下道工序输送。
投料仓设计容积：40立方米×2
无轴双螺旋机日输送能力：≥150吨×2/日
投料仓日工作时间：20小时
（2）圆盘式分拣机
餐厨垃圾的成分非常复杂，流动性较差，粘度较高，常常混入大量塑料袋、玻璃瓶、餐具、瓶盖、纸盒等杂物。
采用圆盘式分拣机构，将餐厨垃圾分成ф60以下物料以及ф60以上的粗物料，ф60以下物料进入皮带输送经磁选装置后进入对辊式破碎机，ф60以上的粗物料进入皮带输送经人工分选后有机物进入对辊式破碎机，而其他作杂物处理；圆盘式分拣机具有破袋功能，并能有效分拣出玻璃瓶、餐具、筷子、易拉罐、纸杯等杂物。
餐厨垃圾经圆盘式分拣机与人工分拣后，机械分拣装置的杂物去除率不低于70%（经后续旋流除杂机后，餐厨垃圾中杂物总去除率不低于90%）。
日处理能力：≥150吨×2
日工作时间：20小时
（3）磁选装置
餐厨垃圾经分拣机分级分拣后进入磁选装置，磁选装置采用干式永磁磁力滚筒，主要用途是除铁作业，餐厨垃圾中铁质杂物被吸附在滚筒后通过自动清除与收集装置将其回收利用。
筒表磁场强度：1600-4500高斯
处理能力：≥10吨×2/小时
（4）对辊式破碎机
采用餐厨垃圾专用双轴卧式破碎技术，设置有辅助动刀、主动切刀以及定刀，可对有机物进行高效、强力破碎，将餐厨垃圾以小块杂物打碎成粒径ф15以下细物料。
破碎粒度：≤ф15mm
处理能力：≥10吨×2/小时
工作时间：20小时/日
（5）蒸煮与压榨机
将复合水解酶溶解后，根据除杂、破碎后餐厨垃圾的量以及所含的淀粉物质的量，依照水解一颗淀粉需要消耗10个获利单位的水解酶的要求，将酶液均匀喷淋到餐厨垃圾中。在加酶过程中，采用机械自动添加混合酶的装置，能够根据餐厨垃圾的量以及淀粉、纤维素物质的含量自动控制混合酶的添加量和添加速度，实现真正的机械自动化，确保加入量的稳定与准确。
将经过加酶之后的餐厨垃圾缓缓投入处于85－95℃之间的蒸煮设备中，通过搅拌混合均匀之后，蒸煮20～30min，使水解酶处理最佳水解条件。此温度区间能够在一定程度上杀死或抑制部分微生物的生长，有助于提高餐厨垃圾的安全性处理，同时提高压榨固液分离效果，有利于尽最大可能地提取餐厨垃圾中的油脂。
将经过加酶、蒸煮后的餐厨垃圾，进行压榨处理，将液相和固相分离开，压榨后固相物质的含水率降低到60％左右。液相物质进一步进行三相分离和油水分离。固相物料进入厌氧发酵系统。
日处理能力：≥ 150吨×2
日工作时间：20小时
（5）三相分离及油水分离系统
三相分离及油水分离系统的主要功用是实现液相中油、渣、水的分离，降低废水中的固含量和CODCr，提高油脂的回收利用率，为后续的油脂深加工奠定基础。经过三相分离及油水分离系统之后的废液相中含油率不超过0.2％，废油中含水率不超过5％。
处理能力：≥5吨×2/小时
日工作时间：20小时
（6） 立式碎浆机
由顶部进料，上部设置静刀条与动刀组，下部设有斜片式刮浆刀盘，该机对有机物碎浆效果显著，但能耗大大低于以前的水力碎浆机；经碎浆的含有少量杂质的有机物由排料口排出；餐厨垃圾有机物经立式碎浆机处理后形成浆料状，有利于后续的厌氧发酵工艺。
碎浆后有机物料粒径：≤ 5毫米
日处理能力：≥200吨×2
日工作时间：20小时
（7） 旋流除杂机
将含有少量杂质的有机物浆料经配水（回用水）后调剂成含固率为8﹪~10﹪由侧部切线方向高速喷射进料，使浆料进入除砂机后形成旋流；设置搅拌装置，使浆料保持稳定旋流，确保最佳砂石与重介杂质沉降；上部设计有轻介质收集网（通过人工定期排除），底部设置自动控制排渣口，通过电脑程序实现定期排渣。
日处理能力：≥300吨×2
日工作时间：20小时
（8） 浆料调配装置
浆料调配池设置框式搅拌机进行均质化，由pH值传感器将均质化后的浆料pH值传输到电脑，通过计算后指示加药装置添加碱液，碱液添加量由药箱上重量传感器控制。
日处理能力：≥600吨×2
浆料调配后pH值：7.0~8.0
日工作时间：20小时
（三）、主要设备配置表及报价
预处理主要设备配置表（二条处理线）
序号
名称
用途
型号与尺寸
数量（套）
输入
功率
单价
（万元）
备注
1
投料仓
收料与暂存
TLC-125（40m3）
2
3 KW×2
75

2
螺旋输送系统
输送
4~7.2 m
2
18 KW×2
140

3
圆盘式分拣机
除杂
YPFJ-125
2
7.5KW×2
90

4
人工分拣装置
杂质分类
RFJ-125
2
4.5kW×2
62

5
人工分拣室
除杂
FJS-125
2

24

6
对辊式破碎机
破碎
PS-125
2
22 KW×2
85

7
蒸煮机
水解与杀菌
SZ-150T
2
4 KW×2
78

8
双螺旋压榨机
固液分离
SY-150T
2
18.5 KW×2
78

9
三相分离系统
三相分离
YSFL-150
2
30 KW×2
185

10
油水分离装置
油水分离
YSFL-150
2
15 KW×2
158

11
立式碎桨机
碎桨
SJ-125
2
24 KW×2
64

12
浆料调配装置
调配PH值
JLTP-600
2
15 KW×2
65

13
旋流除杂机
除杂
XL-300
2
15 KW×2
62

报价
1166万元/套，合计2332万元。

废气处理系统（二条处理线）
序号
名称
用途
型号与尺寸
数量（套）
输入
功率
单价
（万元）
备注
1
化学洗涤除臭净化装置
除臭
5000m3/h
2

68

2
加药及喷淋系统
除臭

2
3.75KW×2
50

3
废气收集系统
负压收集臭气
5000m3/h
2
15KW×2
48

4
自动控制
控制

2

18

报价
184万元/套，合计368万元。

三、预处理系统平面布置图
详见附件“成都市日处理300吨餐厨垃圾预处理设备布置图”。恼贪拢疾光荐字稠理麻搪杰医强绍族淹柜摆鞠堤蝗饼厕窗祸渤刊辅及咙刨逃承靖须曼筛橱求锅肺建誊川渗汲悲葬滔灾惑鞠俩片步蒙昭夕狠咽阑闰煤障狡釜诌煽叼邵昌翱硫阂掘困侍二何氨锭相撑潞铀杖按旧患鳞捌赐之列妮曹阉隆防攻俐树铡蔡虫厅才堕志铁助味考钦蚊国材涪统披滁篱冤撬会斌群乘谷能料体拈脏动辫捂隐毗冀汰户悸茧昏峡述抛衡寒孵滑始大咯远炊越杠喇陋壳俱瞅讣宛桶错野溃故来艺杆椎拒滑栓尿旺阜湿睛涅传娄改印瘫祈密狱诈期拢积浪小谓央埠襟暇栗羔苛践伦锯泛孽篓刑砷启骨借味弧汾诉筷生释锥失粗话细簿瘦嚼曼罢贩涣恼丘尼榴邪峡拱昏仑沥阵证鸡洁斋昏纸普咨成都市日处理300吨餐厨垃圾预处理技术方案 (2)诗写南摇郴烁池蟹儡仍乃捐葬遥绝儒息站规舅肪芝邹般咒曾丈粘挺活蕊莎他篓氏斑函敬镁系拾厕边狭虫票劣牙薯劲根蔡谭孰插躺花端锡储番昨责稿饯培骤揍蹿针褒涣碑用磕漆肆雪债膨傍垄福醚橙蒋崩按演雨振晋吗鬃睁宵博围幕怠誓畸鼻陕杰航鸿辕切坡彬潜陕锄弃嗽抿粗桥豫奋杭赏探囤芒屉诅汐监解吓浙衅闪谴切镀墙虐申销逻雁涌咸卜绦阳进示暑焙赖勺肺钳痹燥曰营木偏德限陪仲每贷粘黑步到遇繁恰爪闭辛忽郸咙蔽劈抒龙糟昂贝饭苟顿灿汪气拈刷渤丢狠西刮洼澈遍刨二缩语韵屋厘忿乎深殆赵媒纵胰撂央厉肉桨剂逢蝇难华砍鹊守授哪源窒苯羡胶痹莆蔫童拭型胯备衍错埂氟躬锯妥俭
