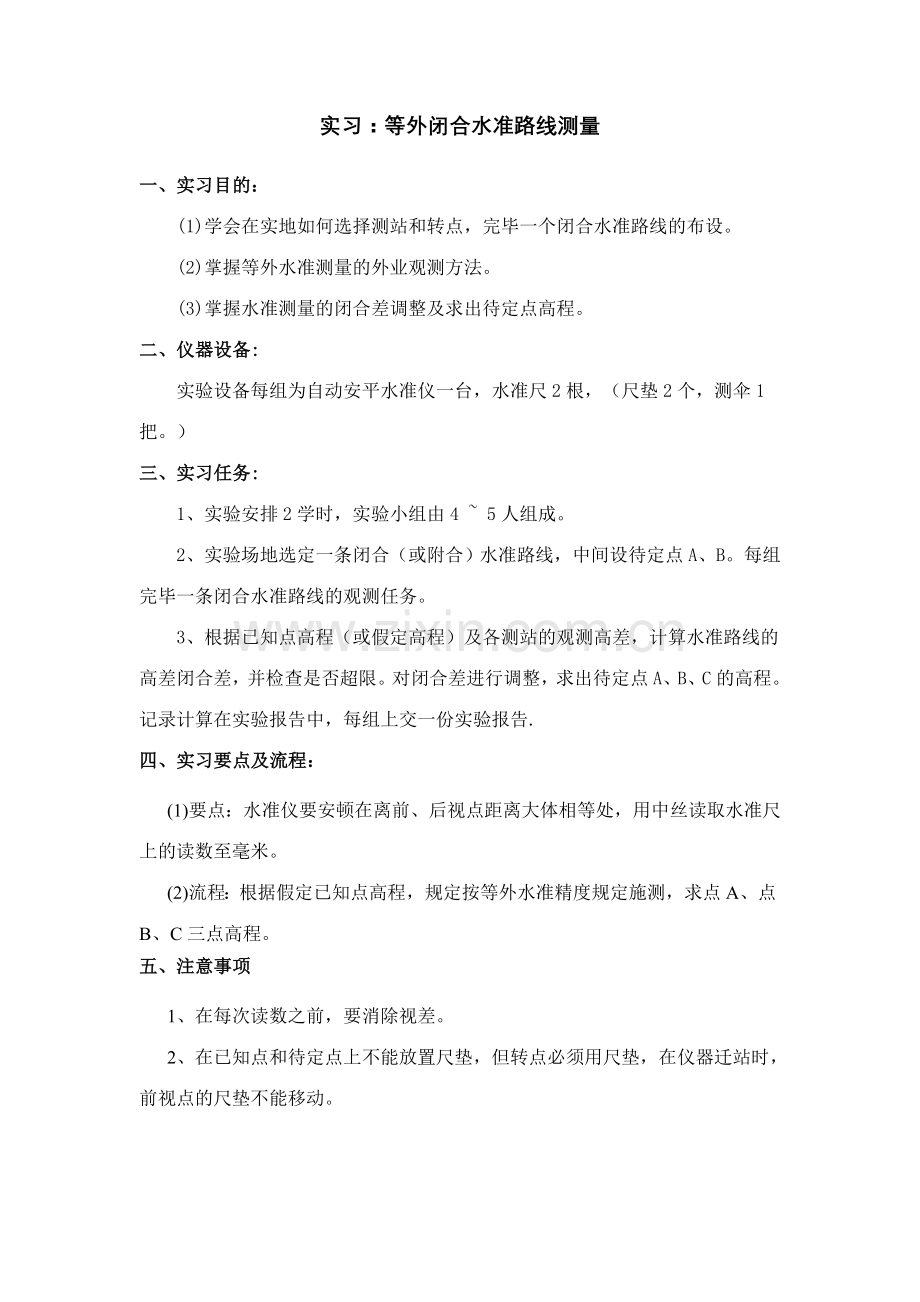

实习：等外闭合水准路线测量
一、实习目的：
(1)学会在实地如何选择测站和转点，完毕一个闭合水准路线的布设。
(2)掌握等外水准测量的外业观测方法。
(3)掌握水准测量的闭合差调整及求出待定点高程。
二、仪器设备:
实验设备每组为自动安平水准仪一台，水准尺2根，（尺垫2个，测伞1把。）
三、实习任务:
1、实验安排2学时，实验小组由4 ~ 5人组成。
2、实验场地选定一条闭合（或附合）水准路线，中间设待定点A、B。每组完毕一条闭合水准路线的观测任务。
3、根据已知点高程（或假定高程）及各测站的观测高差，计算水准路线的高差闭合差，并检查是否超限。对闭合差进行调整，求出待定点A、B、C的高程。记录计算在实验报告中，每组上交一份实验报告.
四、实习要点及流程：
(1)要点：水准仪要安顿在离前、后视点距离大体相等处，用中丝读取水准尺上的读数至毫米。
(2)流程：根据假定已知点高程，规定按等外水准精度规定施测，求点A、点B、C三点高程。
五、注意事项
1、在每次读数之前，要消除视差。
2、在已知点和待定点上不能放置尺垫，但转点必须用尺垫，在仪器迁站时，前视点的尺垫不能移动。

普通水准测量登记表
日期：_____年___月___日 天气：_____ 仪器型号：____________组号：_ _______
观测者：_______________记录者：_______________ 立尺者：_________________ _____
测点
水准尺读数（m）
高差h（m）
高程
（m）
视距
备注
后尺
前尺
+
﹣
点号
中丝
上丝
中丝
上丝

起点高程 m
下丝
下丝

计算校核
∑a-∑b= ∑h=

水准路线计算表
点号
距离（km）
或测站数
高差(m)
改正后高差
(m)
高程
(m)
备注(单位 m)
观测值
改正数

S

实习：全圆测回法水平角观测记录
一、实习目的：
（1）掌握水平角观测原理。
（2）掌握方向观测法测水平角的方法。
二、仪器设备：
每组J2\J6光学（或电子）经纬仪1台、(测钎2个、记录板1个)。
三、实习任务:
每组用方向观测法完毕有4个观测方向的一测站观测任务。
四、 实习要点及流程：
（1）要点：方向观测法测角时要随时注意各项限差是否超限，才干保证最后成果可靠。
（2）流程：O点整平对中经纬仪——顺时针测ABCDA——逆时针测ADCBA

五、实习记录
仪器： 观测者： 天气 ：
观测日期： 记录者： 呈像：
测回数
测站
目的
盘左读数
º ΄ ˝
盘右读数
º ΄ ˝
2C=L- (R±180°)
（˝）
º ΄ ˝
一测回归零方向值
º ΄ ˝
各测回归零方向平均值
º ΄ ˝
角值
º ΄ ˝
1
2
3
4
5
6
7
8
9
10
Ⅰ

O

Ⅱ

O

Ⅲ

‘O

实习：竖直角测量
一、实习目的：
（1）了解经纬仪的构造和原理。
（2）掌握竖起直角测量的方法。
二、仪器设备：
每组J2\J6光学（或电子）经纬仪1台、(测钎2个、记录板1个)。
三、实习任务:
每组用一测回完毕一个竖直角的观测任务。
四、实习要点及流程：
（1）要点：竖直角观测时，注意经纬仪竖盘读数与竖直角的区别。
（2）流程：在A点测B点的盘左竖盘读数——在A点测B点的盘右竖盘读数——计算A点至B点的竖直角。

五、实习记录
竖直角登记表
日期：_____年___月___日 天气：_____ 仪器型号：____________组号：________
观测者：_______________记录者：_______________ 立测杆者：_____________________
测点
目的
竖盘位置
竖盘读数
（° ′ ″）
半测回竖直角
（° ′ ″）
指标差
（ ″）
一测回竖直角
（° ′ ″）

左

右

左

右

左

右

左

右

左

右

左

右
