超前管棚开工报告.doc

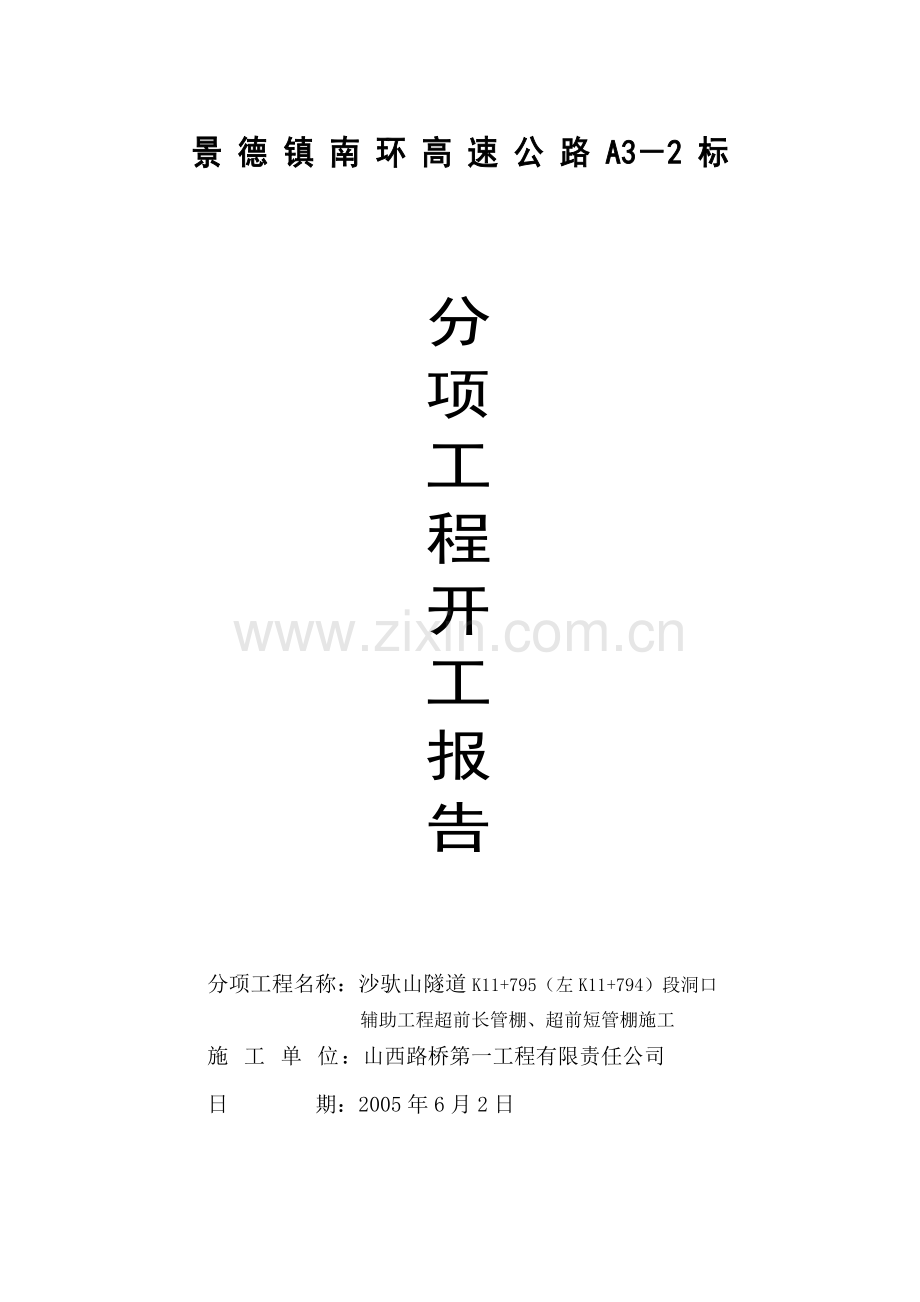

景 德 镇 南 环 高 速 公 路 A3－2 标

分
项
工
程
开
工
报
告

分项工程名称：沙驮山隧道K11+795（左K11+794）段洞口
辅助工程超前长管棚、超前短管棚施工
施 工 单 位：山西路桥第一工程有限责任公司
日 　期：2005年6月2日

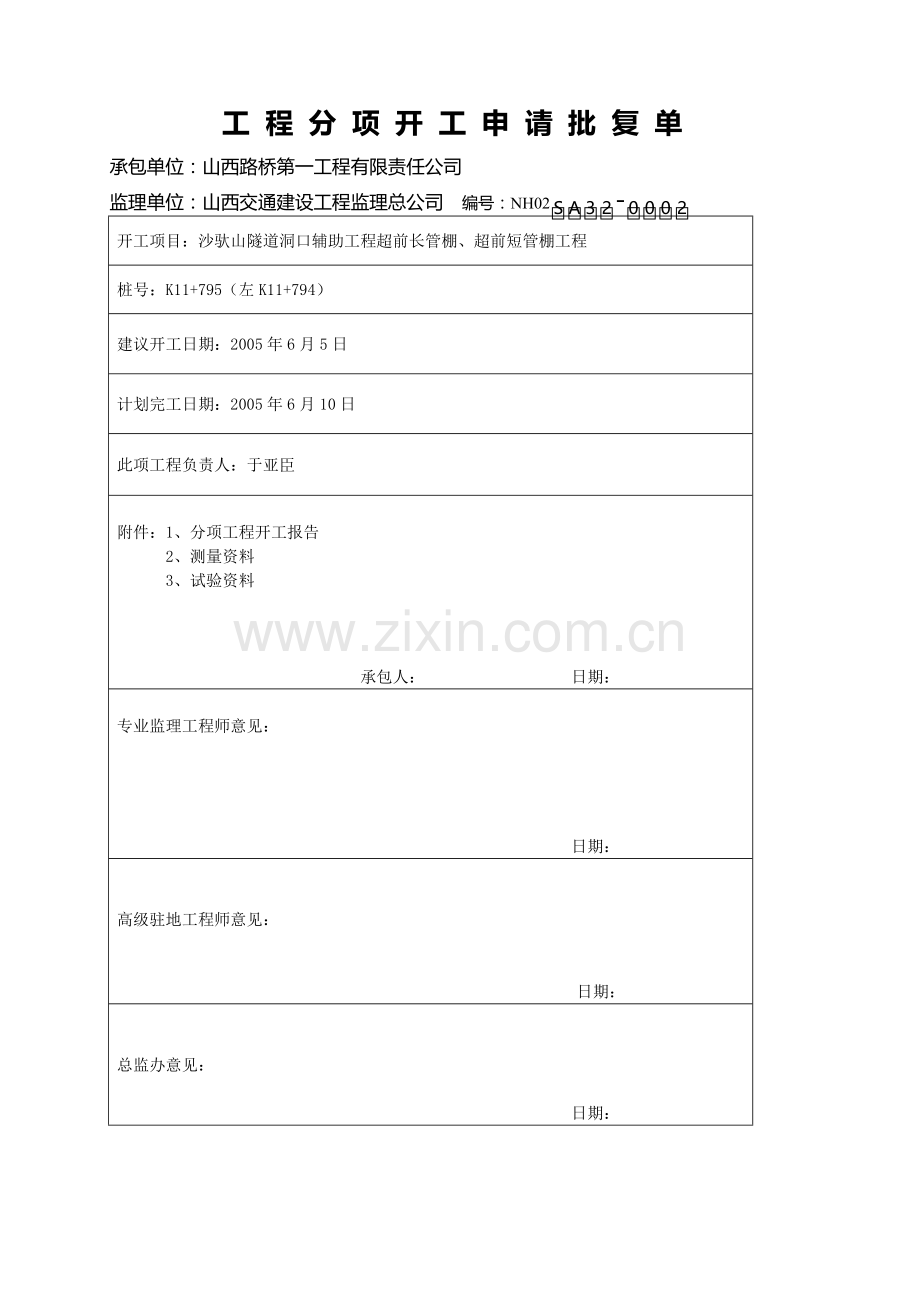

工程分项开工申请批复单
承包单位：山西路桥第一工程有限责任公司
监理单位：山西交通建设工程监理总公司 编号：NH02-
开工项目：沙驮山隧道洞口辅助工程超前长管棚、超前短管棚工程
桩号：K11+795（左K11+794）
建议开工日期：2005年6月5日
计划完工日期：2005年6月10日
此项工程负责人：于亚臣

附件：1、分项工程开工报告
2、测量资料
3、试验资料

承包人： 日期：

专业监理工程师意见：

日期：

高级驻地工程师意见：

日期：

总监办意见：

日期：

附件一：

分项工程施工方案和进度计划

一、工程概况
沙驮山隧道出口处于浅埋偏压段，洞口围岩为强风化板岩，属于二类围岩，裂隙发育，岩体破碎。根据设计图纸，洞口辅助施工采用16m长超前长管棚，并注水泥－水玻璃浆以固结周围破碎岩体。
二、施工总体布置
为确保工程质量、安全和工期目标的实现，全面履行合同要求，满足业主要求，分项施工组织机构及劳动力配备如下：
(一)、分项施工组织机构及劳动力配备　
分项负责人： 于亚臣
技术负责人： 杨中德
质检员：张杰
试验员：陈培煌 高彬
安全员：师志勇
其他工人：22人
(二)、施工总体平面布置图
根据工程布局和施工现场需要，结合资源存储流向和场内运输条件，兼顾周围环境和地理状况，本着因地制宜、节约用地，充分利用地形地物及既有条件，综合考虑安全防火、劳动保护、文明施工、环境保护、用地复耕、工程成本等因素，合理配置，统筹安排。确定总体平面布置如下：
1、施工驻地
就地租用民房和搭建工棚相结合，以满足生产生活需要。
2、施工便道
隧道施工主便道已修到隧道口，弃土场便道和路基施工便道正在施工。便道采用标准：路基宽6m，20～30cm厚手摆片石加泥结碎石简易路面。
3、施工用电
在K11+810右侧50m处设置一台350KVA变压器。
4、供气设施
于K11+810边坡坡脚下放置二台20m3的空压机。
(三)、工期及进度安排
根据本分项工程数量及计划投入的资源能力全面开展施工作业，在施工中运用先进网络计划技术，精心组织，科学管理统筹兼顾，优化投入的资源配置，高效、快速、安全地完全本分项施工任务。
本分项工程施工组织设计计划安排从2005年6月5日开始，至2005年6月10日前完成，工期为5天。
(四)、机械配备
机械配备见下表：
序号
设备名称
型号
状况
本次数量
1
潜孔钻
KS2100
新
2
2
空气压缩机
4L－20/8
良好
2
3
注浆机
JZB-2
良好
2
4
台钻
Z4125
新
1
5
电子计量强制式搅拌机
MC100
良好
2
6
电焊机
BX1-500F
良好
8
7
切割机
400型
良好
2
8
凿岩机
KS22
良好
12
（五）、施工目标：
1.质量目标：工程一次验收合格率达100%，优良率达95%以上，工程质量等级为优良工程；
2.安全目标：杜绝重大安全事故，年负伤率控制在0.5%以下。
三、施工方法：
(一)、管件制作
长管棚采用φ108热轧无缝钢管，壁厚6mm，环向间距50cm，长度16m。为利于管棚整体受力，相邻管的接头前后错开，选用节长5m、7m、8m三种规格的钢管。钢管四周梅花形钻φ16出浆孔眼，孔间距20cm，尾部1m为止浆段。每节钢管联接采用V型对焊，杜绝假焊、虚焊。
短管棚采用φ108热轧无缝钢管，壁厚4mm，环向间距40cm，长度4m，偏压短每两米打一循环，搭接长度大于1m 。钢管四周梅花形钻φ6出浆孔眼，孔间距15cm，尾部50cm为止浆段。
(二)、施工机具
超前长管棚钻孔采用KS2100潜孔钻，单根钻杆长度1m。
超前短管棚钻孔采用KS22凿岩机，单根钻杆长度4m
注浆采用JZB-2双液注浆剂，浆液由水泥砂浆搅拌机拌和。
(三)、施工工艺要求：
长管棚施工：
1、沿着开挖轮廓线外10cm测量放样、布孔。
2、搭设机架，管棚钻机进入工作面，调整就位，钻进角度控制在3°。
3、钻孔采用130mm钻头，钻机顶紧掌子面，冲击回转钻入第一节钻杆。
4、当第一节钻杆钻入岩层，尾部剩余20～30cm停止钻进，钻机低速反转，脱开钻杆，钻机沿导轨退回原位，装入第二节钻杆，并在钻杆前端安装好联接件，钻机送至第一节钻杆尾部，方向对准后联接好，继续钻进。按同样方法继续接长钻杆。
5、钻孔达到要求深度后，用高压风清孔，然后退出钻杆。为保证孔深达到设计要求，钻孔深度应比设计深度大0.5m。
6、将钢花管插入孔眼，继续钻进其它孔，直到所有钢管安装完毕。
7、钢管口端与孔口周壁用喷射混凝土密封作止浆墙。
8、用压浆机将浆液压入钢管中，浆液通过孔眼渗入孔壁的缝隙内，固结附近破碎岩层。注浆采用隔孔灌注的施工方法。
短管棚施工
1、沿着开挖轮廓线测量放样、布孔。
2、搭设机架，凿岩机进入工作面，调整就位，钻进角度控制在8～10°。
3、钻孔采用30mm钻头，钻机顶紧掌子面，冲击回转钻入第一节钻杆。
4、钻孔达到要求深度后，用高压风清孔，然后退出钻杆。为保证孔深达到设计要求，钻孔深度应比设计深度大10cm。
5、将钢花管插入孔眼，继续钻进其它孔，直到所有钢管安装完毕。
6、钢管口端与孔口周壁用喷射混凝土密封作止浆墙。
7、用压浆机将浆液压入钢管中，浆液通过孔眼渗入孔壁的缝隙内，固结附近破碎岩层。
（四）、施工注意事项
1、钻孔前按设计精确布设钻孔位置。
2、控制钻孔角度，尤其是接长钻杆后钻进角度严格控制，用测斜仪测量、校正。
3、注浆时准确控制浆液配合比和注浆压力，长管棚注浆压力达到设计终压2MP并继续注浆5min以上方可结束注浆。短管棚注浆压力达到设计终压1MP并继续注浆2min以上方可结束注浆。
4、创造良好的照明条件，施工时专人统一指挥。
5、为利于长管棚整体受力，相邻钢管接头前后错开，同一断面接头不大于50％。

附件二：
分项工程质保体系、安全保证体系及环境保护措施

质量保证措施
1、 建立质量管理体系
成立以项目经理质量负责制，各职能部门和施工队主要领导为成员的质量管理领导小组，主持和组织本标段工程的质量管理及创优活动。质安部在质量管理组指导下开展工作，设立专职质检工程师负责整个工程的质量管理。施工队设专职质检员，负责本队施工项目工程的质量管理工作；各作业队设兼职质检员对工序实施全过程的动态质量控制，形成一个三级质量管理体系，做到分兵把关，层层包保。
组 长：于亚臣
副组长：陆水冰 阮孝英
成 员：黄志杰 陈培煌 郭仪 张增荣 朱义平
专职质检工程师：张杰
2、精心编制科学严密的施工组织计划，严格技术交底制度，对现场技术人员进行应知应会教育，严格技术规范标准，高标准、高起点、严要求，精心组织施工。
3、完善检验手段，根据技术规范要求配齐检测和试验仪器，并及时检查、校正确保其精度，工地设专人负责仪器管理工作，设立帐卡档案。测量工作坚持多人多角度复核制度，确保外业测量工作万无一失。
4、关口前移，严把原材料进口关，从源头抓起，健全跟踪制度，加强过程检查，杜绝不合格材料进场，确保工程原材料的优质供应。
5、强化现场质量管理和控制力度，严格落实“三检制度”，强化施工前、施工中、施工后全过程、全方位的质量控制，发现问题，及时纠正。任何一道工序完成后，进入下一道工序都必须经监理工程师检查签认后方可进行。强化试验检测工作，规范试验检测行为，一切用数据说话。
6、施工原始资料及时收集，数据记录真实可靠，分项工程结束后及时进行质量评定。项目部设专人负责施工原始记录的管理工作。
7、认真执行ISO9002：2000系列标准，推进技术和质量工作的程序化、标准化和规范化。
安全保证措施
1、设立三级安全管理机构，安全管理小组由项目经理担任组长，各部门、班组负责人和专职安全员担任组员，施工队设立兼职安全员。牢记“安全第一”的宗旨，专职安全员坚持持证上岗。
组 长：于亚臣
副组长：陆水冰 阮孝英
成 员：朱义平 郭仪 张增荣 陈培煌 张冬良
专职安全员：师志勇
2、爆炸物品管理严格按照有关部门的规定，做好炸药的购买、运输、储存、使用等环节的监管，同时对现场的爆破人员进行专业化的培训。爆破要有专门的安全员现场监督，并且有专门的人员指挥。在规定的地方设置各类标志。
3、加强班组建设，选好班组长，安全员。专职安全员上岗必须佩戴安全人员袖标，经常开展安全教育活动，发现问题按“三不放过”原则，找出隐患，杜绝“三违”，把事故消灭在萌芽状态。
4、认真实施标准化施工作业，严肃施工纪律和劳动纪律，杜绝违章指挥与违章操作，保护防护设施投入。随时注意地质的变化，确保施工安全。
5、根据“预防为主、安全第一”的原则，建立各级人员安全生产责任制，明确规定各级领导，职能部门、工程技术人员和生产工人在施工生产中的安全责任。
6、进行全面的、针对性的安全技术交底，提高安全意识；设安全生产风险抵押金制度，各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施；
7、严格安全监督，建立和完善定期安全检查制度，各级安全领导小组定期组织检查，各级安全监督人员要经常检查，真正把事故消灭在萌芽状态；
8、加强施工用电管理，严格按有关规定安装线路及设备，电线绝缘良好。配电箱、关电箱使用标准电箱，开关箱与用电设备实行一机一闸保险。同一移动开关箱严禁380V和220V两种电压并存；
9、所有的施工设备和机具在使用时均必须由专职人员负责，进行检查，必要的试验和维修保养，确保状况良好；
10、各技术工种必须经过培训并经考核取得合格证方可持证上岗操作，杜绝违章作业。大型机械的保险、限位装置防护指示器等齐全可靠；
11、严格定期保养制度，做好操作前，操作中和操作后设备的清洁、润滑、紧固、调整和防腐工作。严禁机械设备超负荷使用、带病运转和在作业运转中维修；施工中途遇雨影响工程质量应暂停施工。
环境保护措施
1、设立环保管理机构：
成立以项目副经理为组长，生产、技术等管理人员为成员的环保管理机构，制定环保指标责任书，做到个人对生产班组（职能部门）、生产班组对施工队，施工队（职能部门）对项目部，层层签订环保责任书，建立一支内行善管的环保自我监控体系。
组 长：武燕青
副组长：阮孝英
成 员： 朱义平 郭仪 陈培煌 张杰
2、施工现场、生产场地、汽车便道进行硬化处理，防止扬尘造成污染。
3、要保证施工现场外的植被不遭破坏，做到临时用地少砍树木或不砍树木。所有临时用地在工程结束后，要立即清理杂物运至指定地点妥善处理，弃渣场地应按要求绿化。
4、防止对水资源的污染，生活污水禁止直接排入河沟。施工污水中的（油）汇聚后，通过临时开挖的排水沟沉淀一部分后再流入沉淀池经最后沉淀及除油处理后排入沟渠。以减少对环境的污染。
5、合理布置场地：在场地布置中要以清晰的标准化的视觉显示信息落实布置场地，工地施工期间的钢筋、水泥、木材、砂石料、弃碴、机械停置场、机械修理场、油库、供水管路、供电线路、生产车间、住宿办公生活区等在空间上进行科学的合理布置，除弃碴场地外，所有场地、汽车便道进行全部硬化处理，材料、机械、弃碴等要有规则地整齐堆放，不断地整顿、清扫、清洁，使施工现场秩序化、标准化、规范化，体现文明施工水平。
6、加强宣传和培训工作，提高人员的业务素质和思想素质。
附件三：
质量控制指标、检验频率及方法

1、长管棚的允许偏差和检验方法
项次
项 目
允 许 偏 差
检 验 方 法
1
长度
不小于设计
尺量：检查10％
2
孔位
±50mm
尺量：检查10％
3
孔径
大于管径20～30mm
尺量：检查10％
4
孔深
±50mm
尺量：检查10％
2、短管棚的允许偏差和检验方法

附件四：
分项工程人员配置表

序号
职务
姓名
职称
备注
1
分项负责人
于亚臣
工程师

4
现场技术员
朱一平

5
质检员
张杰
工程师

6
试验
陈培煌
助理工程师

7
测量
赵青岩
工程师

11
材料
吴永康

12
安全
师志勇
安全员

13
技工
机修工：1人，电工：1人， 焊工：6人，施钻工：6人，其他工种：8人

附件五：
施工记录表、现场质量报告单

1、ZJ629 超前钢管记录表
2、ZJ628 超前钢管施工质检表
