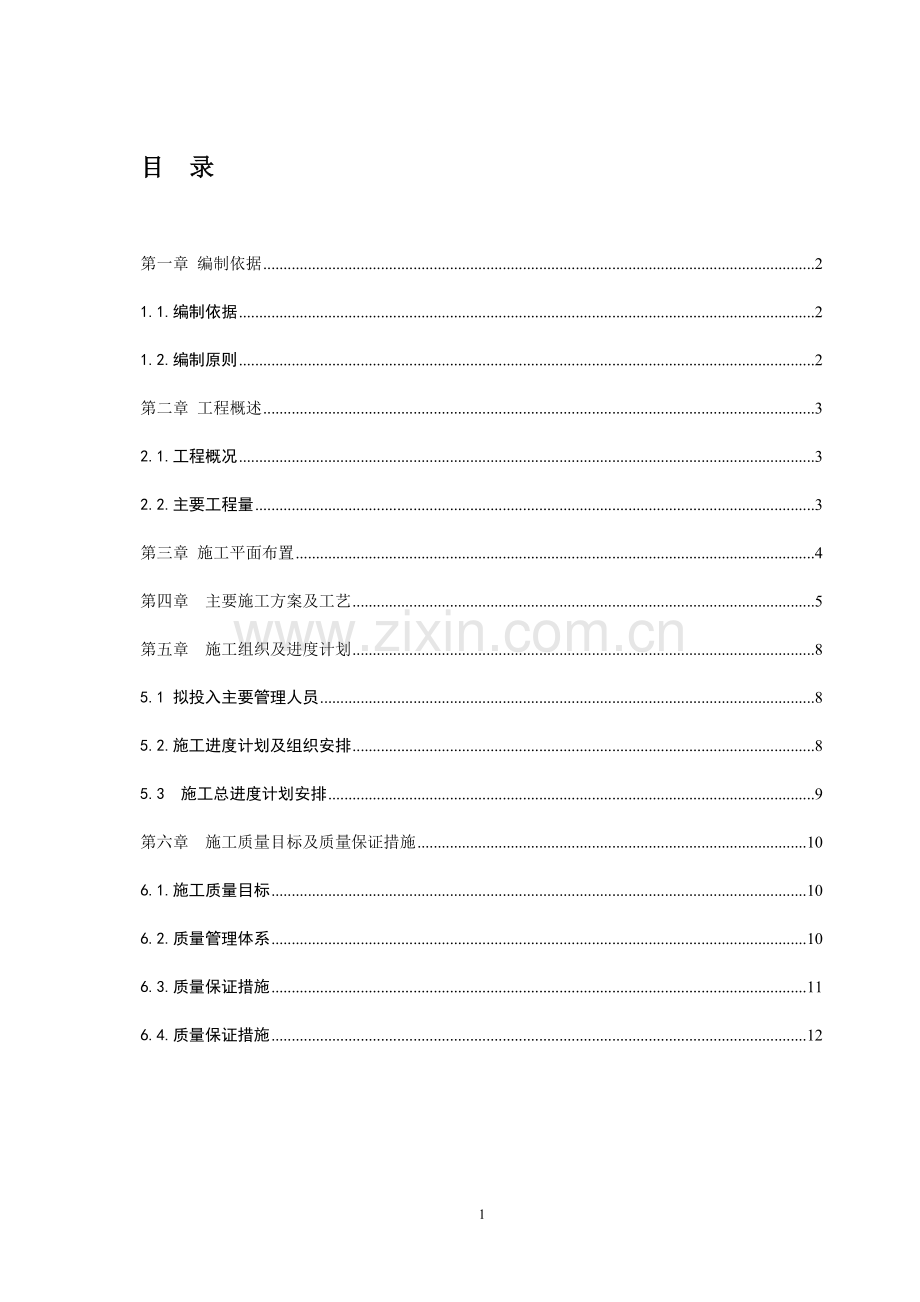

目 录

第一章 编制依据 2
1.1.编制依据 2
1.2.编制原则 2
第二章 工程概述 3
2.1.工程概况 3
2.2.主要工程量 3
第三章 施工平面布置 4
第四章 主要施工方案及工艺 5
第五章 施工组织及进度计划 8
5.1 拟投入主要管理人员 8
5.2.施工进度计划及组织安排 8
5.3 施工总进度计划安排 9
第六章 施工质量目标及质量保证措施 10
6.1.施工质量目标 10
6.2.质量管理体系 10
6.3.质量保证措施 11
6.4.质量保证措施 12

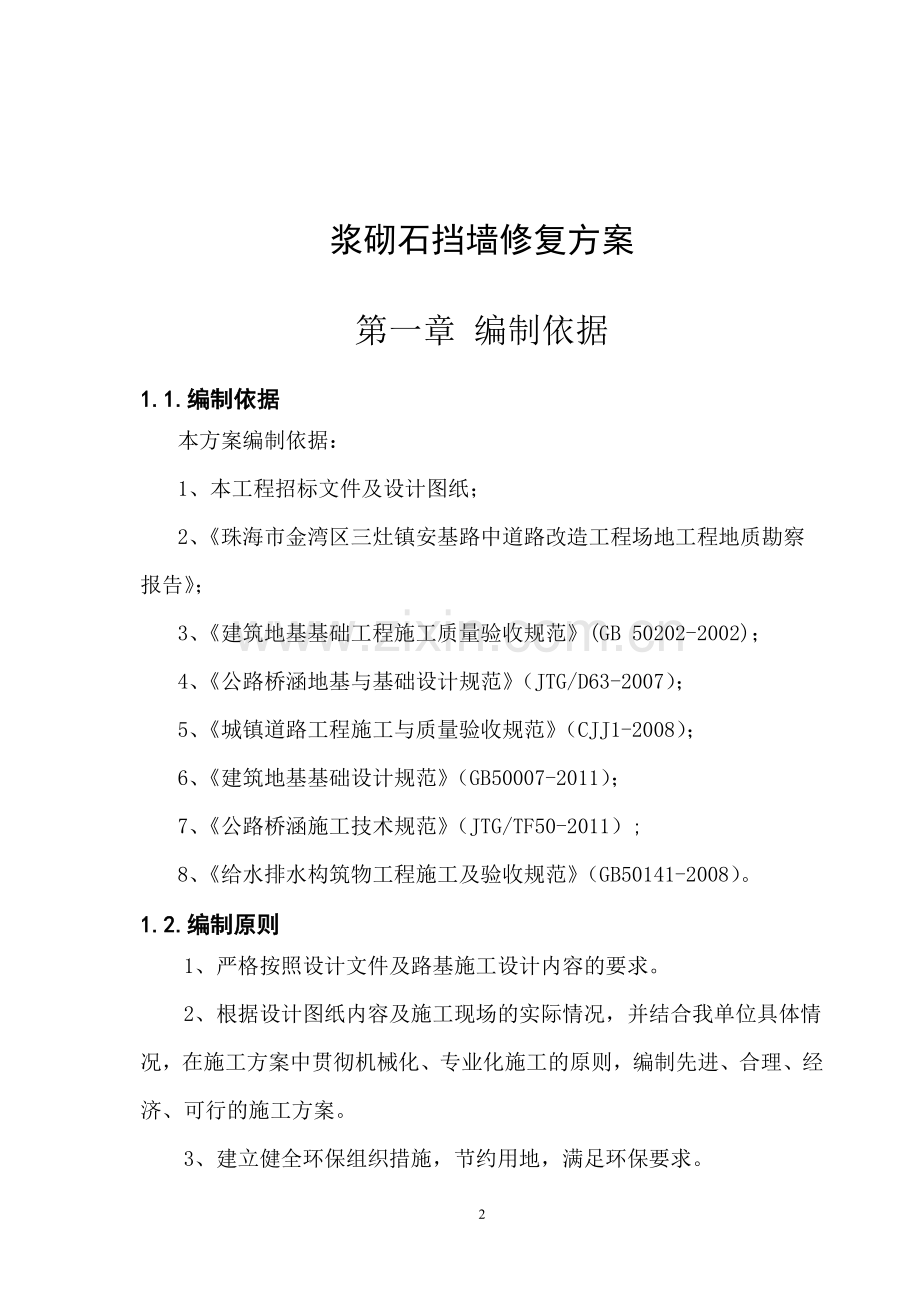

浆砌石挡墙修复方案

第一章 编制依据
1.1.编制依据
本方案编制依据：
1、本工程招标文件及设计图纸；
2、《珠海市金湾区三灶镇安基路中道路改造工程场地工程地质勘察报告》；
3、《建筑地基基础工程施工质量验收规范》(GB 50202-2002)；
4、《公路桥涵地基与基础设计规范》（JTG/D63-2007）；
5、《城镇道路工程施工与质量验收规范》（CJJ1-2008）；
6、《建筑地基基础设计规范》（GB50007-2011）；
7、《公路桥涵施工技术规范》（JTG/TF50-2011）;
8、《给水排水构筑物工程施工及验收规范》（GB50141-2008）。
1.2.编制原则
1、严格按照设计文件及路基施工设计内容的要求。
2、根据设计图纸内容及施工现场的实际情况，并结合我单位具体情况，在施工方案中贯彻机械化、专业化施工的原则，编制先进、合理、经济、可行的施工方案。
3、建立健全环保组织措施，节约用地，满足环保要求。

第二章 工程概述
2.1.工程概况
本浆砌石恢复工程位于K0+008~K0+160段，原浆砌石挡墙为松木桩基础，底宽4m，高3.5m，顶宽0.5m。
K0+008~K0+160段软基采用长螺旋钻孔素砼桩进行处理，经试桩施工，造成渠道浆砌石挡墙（K0+135~K0+160）发生位移40cm左右。
我部于9月6日选在K0+120~K0+100段采用垫钢板分布施工机械荷载进行施工，渠道挡墙（K0+010~ K0+080）仍发生位移少量位移。
素砼桩在试验段施工过程中造成渠道部分浆砌石挡墙位移，该部分挡墙按原挡墙结构进行恢复重建。
2.2.主要工程量
本浆砌石挡墙恢复，采用M10水泥砂浆砌筑，参照“三灶安基路中段道路改造工程施工图”中水－17进行恢复施工，主要工程量见下表：

工程主要工程量表
项目名称
单位
工程量

浆砌石拆除
M3
786

土方开挖
M3
506

土方回填
M3
506

浆砌石砌筑
M3
786

砂浆勾凸缝
M2
245

第三章 施工平面布置
3.1．施工平面布置原则
严格按照珠海市有关安全、文明施工管理规定进行。要求做到定置管理，物流畅通。并且要求临时施工便道、排水以及用电、用水满足施工要求。
1. 服从业主对现场施工总平面的布置和管理要求。施工临时设施搭建严格按业主和监理批准的搭建方案实施，杜绝擅自乱建和扩大面积搭建现象。
2. 承建施工区现场搭建的临时设施按批准的临设施工专项方案进行，现场临时办公用房及职工宿舍等设施采用验收合格材料搭设。
3.2．施工用电用水
（1）施工现场配备一台50KW发电机组，满足施工及基坑抽排水用电需要。
（2）根据现场实际情况沿现场周围架空或埋地设置，零线和地线分开设置。现场设主配电箱和分配电箱，配电箱内配有漏电保护开关。
（3） 施工场区范围内的设施按业主要求及有关规定悬挂警告旗号、标志、警示灯、临时照明等，满足日夜间施工安全及防护等需要。
（4）施工用水接自当地市政供水管网，并设水表计量。
3.3 施工交通布置
桥涵施工交通情况较好。施工期的进场交通和场内交通基本可以满足施工运输的需要。
公路交通以机场高速、机场东路、金海岸大道、江珠高速等为交通主干道，城镇、乡村公路四通八达。
项目西起南涌路，东止安基路东段（与盛荣路平交口处），道路途经茅田村、琴石工业区等地；此外，现施工外围堰，按临时便道要求进行施工便道，可作为场内交通道路。
3.4 施工砂浆拌合站布置
砂浆拌合站设置在K0+100处，占地面积100m2，用于堆放砂料及水泥。
3.5 施工平面布置图
详见附图‘浆砌石挡墙恢复平面布置图’

第四章 主要施工方案及工艺
4.1 主要工程量
浆砌石挡墙恢复段面为K0+008~K0+160,现场需拆除重建区长70m左右。
4.2 浆砌石施工流程
测量放样—→基础整修—→块石运输到位—→选石料—→砂浆拌制、运输—→挡土墙砌筑—→勾缝—→养护。
4.3 材料质量要求
砌体石料应坚实新鲜，无风化剥落层或裂缝，石材表面无污垢、水锈等杂质。除少量用于塞缝的片石外，块石要求上下两面平行且大致平整，无尖角、薄边，块厚宜大于200mm，块石外露面需修琢加工。使用前，按照招标文件的要求进行其标号和物理力学指标的测定，并将测定结果书面报送工程师，经工程师同意后，方能用于工程。
砌体用砂的细度模数一般为2.5～3.0，砂的粒径为0.15～5mm。砌筑用水泥按每次用量从水泥库中提取，受潮结块的水泥禁止使用。水采用自来水，砂浆的配合比由试验确定并报工程师批准使用，并随拌随用。勾缝砂浆单独拌制，严禁与砌体砂浆混用。
4.4 砌筑要求
（1）砌筑前先将基底清理干净，砌筑采用座浆砌筑的方法施工，对于土质基础，砌石前先在基础面上铺一层3～5cm厚的稠砂浆，然后再安放石块。砌体基础的第一层石块应大面朝下，小面朝上，以便让砂浆挤满石块底部及四周的全部缝隙，砌体的第一层及其转角、交叉等处应选用较大的平整毛石。石块分层卧砌，上下错缝，内外搭砌，不得采用外面侧立石块，中间填心的方法；每层应大体找平，灰缝厚度一般20～30mm，较大的空隙先填满砂浆，后用片石等填塞，不得先摆碎石块后填砂浆或干填碎石块的施工方法，石块间不应相互接触；毛石砌筑必须设置拉结石，拉结石应均匀分布，相互错开，一般每0.7m2墙面至少设置一块，且同批内的中距不应大于2m，如拉结石两块内外搭结，搭结长度不应小于150mm。若砌筑因故停顿，则应在新一层砌筑前清除浮浆，进行清扫，使新旧砌体紧密结合。浆砌石砌体凝固后，及时养护。浆砌石施工中要做到“平、稳、紧、满”四个字。平就是每一层要求水平上升，等高进行，不允许砌筑面因进度不同造成高差过大，同一层砌筑面的高差不大于1m，稳就是石块要砌得稳，石块安放得踏实稳当，不易动摇；紧就是石块与石块靠得严实，没有大的缝隙，空隙中的砂浆与小石块都填塞紧密；满就是砂浆要灌满石缝，防止产生干缝和虚缝。
（2）勾缝：砌石砌体勾缝勾缝的型式采用平缝，在砌体的隐蔽回填部位，可不做专门的勾缝处理。浆砌石砌筑后24h进行清缝，缝宽不小于砌缝宽度，缝深不小于缝宽的2倍，勾缝前必须将槽缝冲洗干净，并保持缝面湿润。勾缝的程序：在砌体砂浆未凝固前，先沿砌缝预留不小于4cm深度的缝槽，待砌体完成和砂浆凝固后，将缝槽冲洗干净，自上而下进行勾缝。砌缝宽度为平缝15～20mm，竖缝20～30mm，勾缝用的砂浆要稠，避免凝固时收缩而与砌体脱离。勾缝完成后进行养护。
（3）留缝：浆砌体常因地基沉陷不均匀，或者考虑到砌体的热胀冷缩的作用，为避免砌体断裂，在施工中按设计要求留置沉浆缝和伸缩缝。缝的留置位置必须详细核对准确，特别是隐蔽部位的缝，不能有差错。
4.5 浆砌石施工注意事项：
（1）挡土墙等宽厚砌体，应先从外围的边行开始砌筑，行列定位的镶面石应选用坚硬、平整的石料。石块需事先试放，不合适的地方用小锤修凿，保证石块放平座稳；
（2）砌体每层厚度视石块尺寸大小而定，一般为0.3m。由于石块大小并不完全一致，应每砌三层大致找平一次。为了保证砌体的整体性，每当砌筑工作需要中断时，在间断处宜留成平缓的台阶。对于每天最后一层石块间的缝隙，用水泥砂浆及小石填满，而当再次继续施工时，则应清除表层的泥污，并洒水湿润，然后继续座浆砌筑；
（3）砌体施工，应把大块石料放在底部，因为大块石强度高，石缝少，沉陷也较小。同时，墙层由墙角逐渐往上部收缩，也较美观；
（4）凡带有尖角的石块，必须敲掉尖角后再行使用，因为尖端部分受压时首先破碎，将导致墙身松动，并增大石缝，多用砂浆；
（5）石块在放妥和铺浆找平以后，就不宜在其上敲打修理其它石块，以防震动脱落。如需在新砌体上移动石块时，应将石块抬起再行安装，禁止石块直接在砌体上滚动；
（6）浆砌石砌体的上下直缝应交错排列，避免通缝，以加强砌体横向连接。
4.6 质量检验
浆砌石挡土墙允许偏差见下表
项 目
允许偏差（mm）
项 目
允许偏差（mm）
平面位置
50
顶面高程
±20
表面平整度
20
竖直度或坡度
0.5%H
断面尺寸
不小于设计值
底面高程
±50

第五章 施工组织及进度计划
5.1 拟投入主要管理人员
本浆砌石恢复工程施工，由项目部经理牵头，现场技术员1名，施工员1名，拟投入本工程的主要管理人员见表。
主要管理人员投入表
序号
管理人及工种
人数

1
项目经理
1

2
现场技术负责人
1

3
施工员
1

4
安全员
1

5
材料员
1

5.2.施工进度计划及组织安排
5.2.1 施工队伍配备及分工
本浆砌石恢复成立项目部按各专业施工队按工种配齐人员，较高素根据不同时段的施工任务，调整各队的工种比例和人数，实行动态管理，建立劣汰制度，使施工队伍始终保持质，确保高效率、高质量完成本工程施工。
施工队伍配备见表。

施工作业人员配备表
序号
工种
人数
1
工班长
2

质检员
1
3
测量员
1
4
砌筑工
20
5
电工
1
6
杂工
3
合计
28

5.2.2 施工机械设备配备
根据不同时段的施工任务，计划配备机械设备如下：
拟投入主要机械设备表
序号
机械设备名称
型号规格
数量（台）
生产能力
备注
1
挖掘机
PC200
1
完好

2
发电机

1
完好

3
砂浆拌合机

1
完好

4
潜水泵

3
完好

5
全站仪

1
完好

6
水准仪

1
完好

5.3 施工总进度计划安排
根据工程施工总进度计划，从2014年12月12日至12月31日，计划总工期20日历天。

第六章 施工质量目标及质量保证措施
6.1.施工质量目标
1、满足设计、监理、业主的基本要求。
2、工程质量一次性验收合格率达到100%。
6.2.质量管理体系
结合本工程的施工重点与难点，建立本工程的质量保证体系。本工程的质量保证体系由质量管理组织机构、质量目标、质量控制与验收标准、质量管理制度、质量管理对象（分项工程）、施工过程控制程序组成。质量保证体系示意图见下图所示。
项目经理
项目总工
技术控制：施工负责人
测量工程师
质检工程师

技术交底
班组自检互检

质量控制
各工序施工班组

质量教育
内业资料检验

工序验收

工程试验

测量控制

质量管理

质量改进

施工方案
符合技术要求
控制质量标准
创优质工程
市优良样板工程
各工序QC活动

质量保证体系图
6.3.质量保证措施
6.3.1施工准备阶段的质量保证措施
1、合理安排工期，避免由于赶工而影响质量。施工现场清除管线施工范围内障碍物。
2、由技术负责人牵头，编制实施性施工组织设计、质量计划和创优规划。做好分级技术交底，组织学习有关规程、规范和工艺要求。
3、针对本工程的施工特点，开工前对所有施工人员进行技术培训，对管理人员、技术人员进行专业强化培训；对各工种操作人员进行岗前培训，实行持证上岗；对涉及“四新”技术项目的管理人员和操作人员针对各自技术特点专项培训，强化全员质量意识，并制定质量岗位责任制。
4、建立完整的质保体系，派专人负责工程质量。项目部设专职质检工程师和质检员，各班组负责人兼职质检员，并将名单上报监理工程师。
5、编制材料和机械设备需求计划，做好设备的维修与保养，对进场材料进行抽查检验，检验合格后方可使用。
6.3.2施工过程的质量保证措施
1、对关键工序和特殊工序，编制详细的作业指导书，并做好技术交底，严格执行隐蔽工程签证制度，工序完成后，经监理工程师检查签字后方可进入下道工序。
2、加强对文件、资料的管理，所有技术文件按我司质量管理标准要求设专人负责，分门别类建立台帐，收发登记注册，受控文件必须加盖受控印章，并保证其为有效版本才能使用。
3、开展QC全面质量管理活动，建立技术攻关QC小组，定期将QC小组成果发布，制定奖优罚劣的激励措施，巩固和扩大QC小组活动成果。
4、积极配合质检站和监理工程师对工程的质量抽查，并严格落实其提出的整改措施。
6.4.质量保证措施
质量检测及控制建立班组自检、项目部专职质检员自检、监理项目负责人复检等三级自检制度，坚持自检、互检和专检相结合的三检制，并接受监理工程师的质量检查和社会质量监督。
（1）加强施工技术管理，熟悉设计文件和施工规范、验标，施工人员严格掌握施工标准、质量检查及验收标准和工艺要求。
（2）坚持三级测量复核制，各测量桩点认真保护，重要桩点设好护桩，施工测量放线反复校核。认真进行交接班，确保中线、水平及结构物尺寸位置正确。
（3）施工所用的各种检验、测量、试验仪器设备定期进行校核和检定，确保仪器设备的精度和准确度。
（4）各工序施工执行“班组质检员自检、质检工程师复检、工程师抽检、监理工程师终检”四检制，对该分项工程或工序施工质量进行检查验收签认，出现问题立即整改，直至符合设计要求。
（5）人员配备按技术人员（包括技师、技术工人）配齐配足，其它人员按实际需要配备，工作任务饱满，不设冗余人员的原则进行。
（6）严把原材料、预制半产品进场关，所有进场材料、半产品全部进行登记、检验、试验合格、标识后使用，确保工程不使用不合格材料或半产品。
（7）混合料严格按配合比进行施工。
（8）施工完成后进行相应的养护或防护，以确保工程产品不受自然条件或人为因素影响，造成不必要的质量事故或缺陷。
（9）工程施工及产品采购过程中由试验室严格按试验规程进行取样制件，定期试验，定期评定，定时进行信息反馈，必要时查找原因及时调整，对全过程工程质量进行有效的控制。
