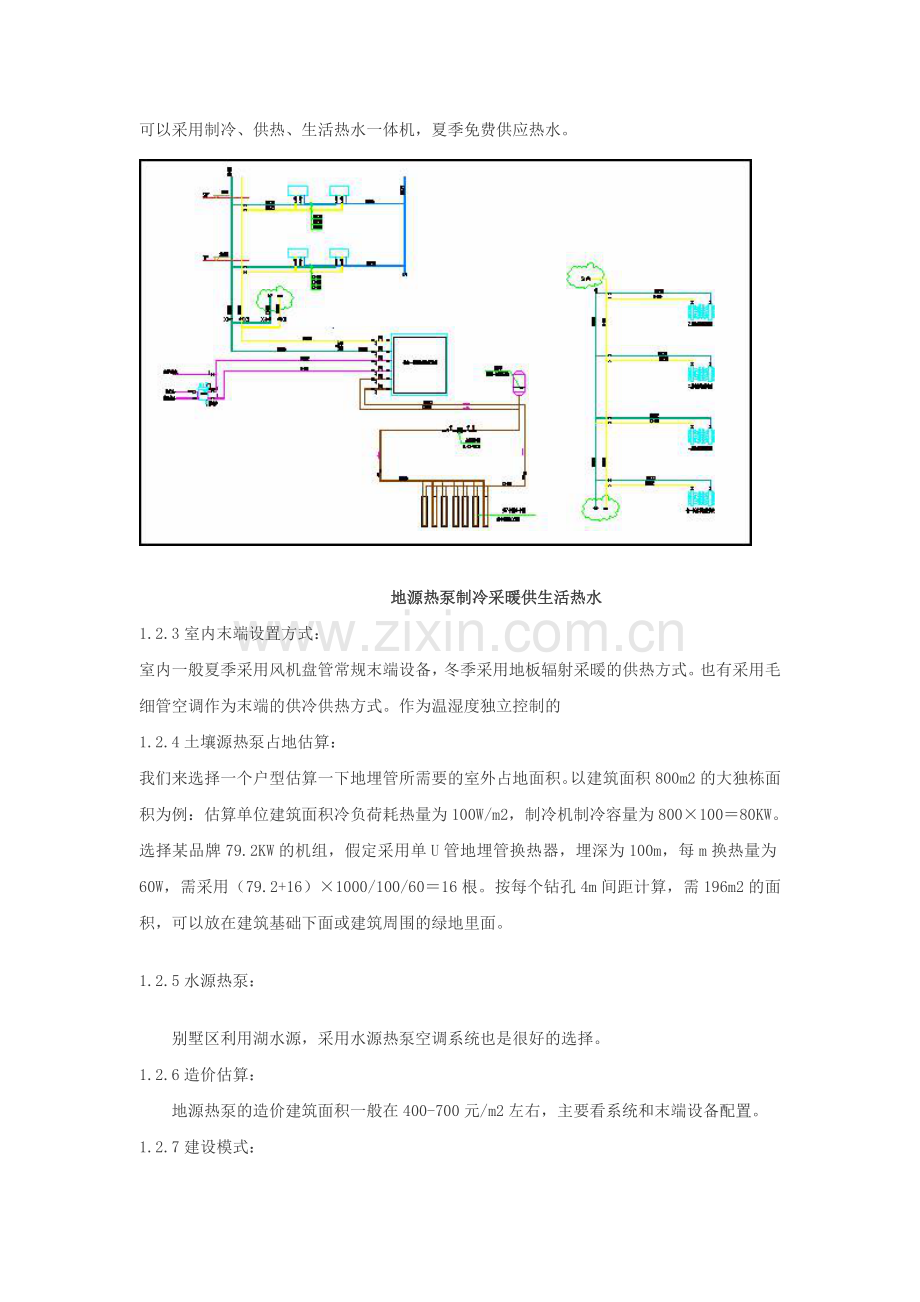

芬尼克兹地源热泵在国内某别墅项目建筑节能系统 随着建筑节能理念的推广，越来越多的别墅项目也采用了建筑节能环保新技术，改变了以往单纯的毛坯房交付的理念，。我们来重点分析一下可能适合的系统。 1.1围护结构节能 目前可以采用很多外墙外保温体系： 1）可以采用膨胀聚苯板（EPS）薄抹灰系统； 2）挤塑聚苯板（XPS）薄抹灰系统； 3）胶粉聚苯颗粒物系统； 4）单面钢丝网架聚苯板整浇系统； 5）现场喷涂聚氨酯硬泡体系统等。 可以根据技术经济比较，选择不同的围护结构方式。 1.2土壤源热泵与水源热泵系统供热、制冷、生活热水 近年来，采用地源热泵空调方式越来越多，特别是别墅项目，有相对充裕的设置地埋管的土地（土壤源热泵）或就近有相对充裕的天然水面方便设置水源热泵的换热器。 1.2.1设置原则： 一般地源热泵机组设置在别墅地下室，地埋管设置在别墅外草坪中或建筑物下部。 1.2.2达到的目标： 可以采用制冷、供热、生活热水一体机，夏季免费供应热水。 地源热泵制冷采暖供生活热水 1.2.3室内末端设置方式： 室内一般夏季采用风机盘管常规末端设备，冬季采用地板辐射采暖的供热方式。也有采用毛细管空调作为末端的供冷供热方式。作为温湿度独立控制的 1.2.4土壤源热泵占地估算： 我们来选择一个户型估算一下地埋管所需要的室外占地面积。以建筑面积800m2的大独栋面积为例：估算单位建筑面积冷负荷耗热量为100W/m2，制冷机制冷容量为80010080KW。选择某品牌79.2KW的机组，假定采用单U管地埋管换热器，埋深为100m，每m换热量为60W，需采用（79.2+16）1000/100/6016根。按每个钻孔4m间距计算，需196m2的面积，可以放在建筑基础下面或建筑周围的绿地里面。1.2.5水源热泵： 别墅区利用湖水源，采用水源热泵空调系统也是很好的选择。1.2.6造价估算： 地源热泵的造价建筑面积一般在400-700元/m2左右，主要看系统和末端设备配置。 1.2.7建设模式： 作为毛坯别墅可以先做好室外地埋管，设置地下室中央主机，铺设好地面供热辐射盘管，夏季供冷用的风机盘管可以根据小业主的吊顶形式后期装修时采用。 1.3地暖、空调、生活热水一体地源三联供1.4风冷热泵余热回收机组夏季提供免费热水为商业配套服务 别墅往往配套高档会所，商业配套会所可以采用地源热泵空调方式，也可以带余热回收的风冷热泵空调方式。如果采用风冷热泵水系统，可以采用风冷热泵余热回收系统，夏季免费取得生活热水。从图四可以看出，设备只增加了一个换热器，投资小，资金回收短，效益显著。 2太阳能热水系统 太阳能热水必须能和建筑一体化，否则会影响外立面。一般需要辅助电加热或者燃气加热器，受气候影响较大，需系统设计，回收年限也较长。作为可再生能源的一种重要形式，江苏省已经规定12F以下的建筑强制实行太阳能热水系统，当然采取其他可再生能源的利用可以替代太阳能获得审图通过。同时江苏省公共建筑节能标准对可再生能源的利用做了三选一的规定（地源热泵、太阳能热水、太阳能电池），规定了不同可再生能源的利用比例，因此笔者认为采用地源热泵更合适。 3. 总结 从分析可以看出:在大面积毛坯别墅或公寓的建设中，采用地源热泵常规系统(非毛细管空调末端)； 是相对合理的系统，特别是地源热泵技术是可再生能源利用的焦点。在会所的建设中，可以采取多种节能环保技术相接合的方式。同时，不得不指出，建筑节能环保系统是建筑、结构、暖通、给排水、电气、弱电控制综合运用的产物，只有精心设计，统筹考虑，才能推行节能环保技术，达到为项目增加亮点，为项目增值的目的。
