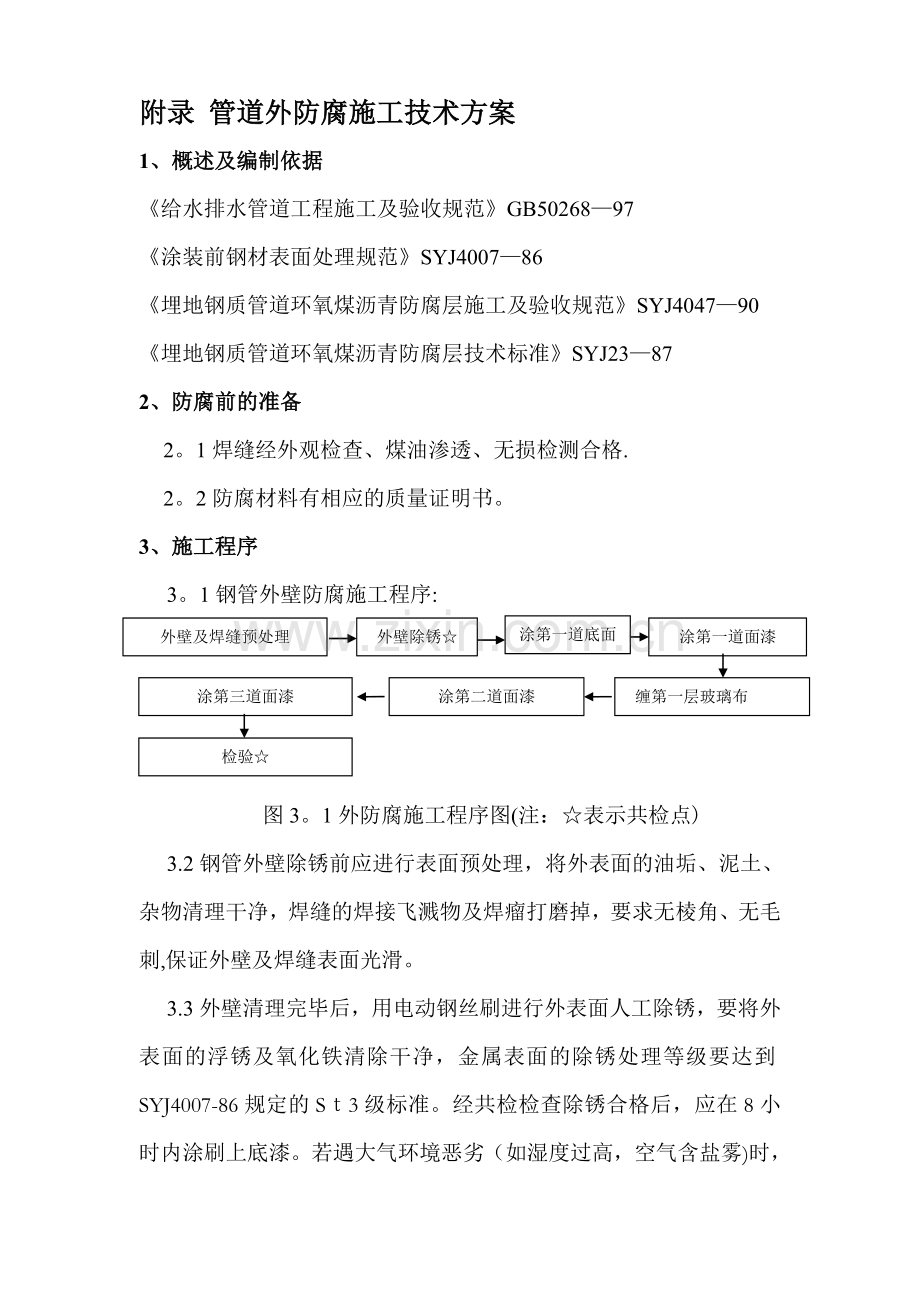

附录 管道外防腐施工技术方案1、概述及编制依据给水排水管道工程施工及验收规范GB5026897涂装前钢材表面处理规范SYJ400786埋地钢质管道环氧煤沥青防腐层施工及验收规范SYJ404790埋地钢质管道环氧煤沥青防腐层技术标准SYJ23872、防腐前的准备2。1焊缝经外观检查、煤油渗透、无损检测合格.2。2防腐材料有相应的质量证明书。3、施工程序涂第一道底面漆3。1钢管外壁防腐施工程序:外壁除锈外壁及焊缝预处理涂第一道面漆涂第二道面漆 缠第一层玻璃布涂第三道面漆检验图3。1外防腐施工程序图(注：表示共检点)3.2钢管外壁除锈前应进行表面预处理，将外表面的油垢、泥土、杂物清理干净，焊缝的焊接飞溅物及焊瘤打磨掉，要求无棱角、无毛刺,保证外壁及焊缝表面光滑。3.3外壁清理完毕后，用电动钢丝刷进行外表面人工除锈，要将外表面的浮锈及氧化铁清除干净，金属表面的除锈处理等级要达到SYJ4007-86规定的S3级标准。经共检检查除锈合格后，应在8小时内涂刷上底漆。若遇大气环境恶劣（如湿度过高，空气含盐雾)时，应进一步缩短时间.3.4底漆涂刷前要严格按生产厂家的技术文件要求进行搅拌、配比、熟化。涂刷时钢管外壁应干燥、无尘。底漆采用人工涂刷，按先轴向，后周向的步骤进行。涂刷时漆膜要饱满、均匀、无气泡、无凝块、无流淌、无漏刷。且应外壁一次刷涂完，底漆厚度为0.10.2，管两端各留裸管150不涂刷，便于钢管组对及焊接。3。5第一道面漆要在底漆表干后涂刷,面漆亦采用人工刷涂.刷涂前，凡高于管表面2以上的焊缝两侧均应刮腻子，使之成为圆滑曲面，以避免缠玻璃布时出现空鼓，腻子用面漆和滑石粉调制而成.面漆应严格按生产厂家技术文件要求进行搅拌、配比、熟化.面漆的刷涂步骤和要求与底漆相同，亦应一次刷涂完毕.在常温下，涂底漆与第一道面漆的间隔时间不应超过24小时。3。6在第一道面漆涂刷完毕后即可进行第一层玻璃布缠绕.采用干燥、脱蜡、无捻、封边、网状平纹中碱玻璃布，布宽600700,经纬密度为1212根/2，用量1.22/2.要求玻璃布表面平整、无皱折和空鼓.玻璃布的压边宽度为3040,搭接接头长度为100150，各层搭接接头应错开,两端预留50mm的阶梯接茬。3.7第一层玻璃布缠绕完毕后,立即涂刷第二道面漆，其刷涂步骤与第一道面漆相同。要求漆膜饱满均匀，并应将第一层玻璃布的所有网眼灌满，不漏布纹，且应一次刷涂完毕。3。8 第三道面漆的刷涂要在第二道面漆实干（用手指捻防腐层不移动）后、固化（用手指甲用力刻防腐层不留划痕）前进行刷涂;刷涂要求漆膜饱满均匀、无气泡、无流淌、不漏刷、表面光滑,刷涂的步骤相同.3。9焊口外壁防腐应在管道焊接完毕、焊接检验及水压试验合格后进行，方法、步骤、要求与钢管防腐相同，但要注意底漆与原有漆膜接茬良好，不能留接茬线，玻璃布缠绕时与原防腐层所留阶梯接茬搭茬、压茬良好。并填写补口记录。3。10 防腐层补伤由于钢管运输、安装、对口移动所造成的钢管外壁防腐层的损伤应及时进行修补.仅损伤表面的可将损伤处及周围处理合格补涂面漆；若伤及玻璃布则应将周围玻璃布处理或阶梯接茬逐层搭接、压接补好，应注意缠绕方向同原防腐层玻璃布方向一致;若损伤露出金属表面时应按焊口防腐步骤将所有松动部位全部清理掉,并将粘接牢固部位做成阶梯接茬，然后逐层涂刷，粘压到要求厚度。并填写补伤记录.4、防腐层质量检验4.1外观检查：所有防腐管道,应逐层进行检查，表面应均匀、饱满、平整、无空泡、凝块、麻面、皱纹。4.2厚度检查：每20根（件）抽查1根（不足20根时亦抽查1根件），用测厚仪进行检测，在每根受检管两端和中间共测3个截面，每个截面上、下、左、右4点,最薄点不得小于0。6mm，若不合格再抽查2根,其中1根仍不合格时,应全部进行检查，不合格的应进行补涂。4.3针孔检查：采用直流电火花检测仪逐根(件）检查。防腐层最低检漏电压为5kv，以不打火花为合格，不合格处应补涂。4.4粘附力检查：待涂层完全固化后在防腐层上切一舌型的切口，从切口尖端撕开玻璃布,固化后的防腐层只能撕裂,且破坏处仍为漆层所覆盖不得露出金属表面。要求每20根(件）抽查1根,每根（件)测1处,如不合格，再抽查2根（件），其中1根不合格,全部为不合格.4。5检验合格的防腐钢管（件）,应在管内壁贴不干胶标签作标识,标签内容包括防腐施工单位、钢管长度、防腐等级、生产批次号、生产时间。并及时作好防腐层质量检验记录。4。6已防腐的钢管和钢管件堆放应不损伤防腐层，可采用在裸管段处垫枕木或在相接触的防腐层处可垫软性物质等方法,防腐层固化前不得出厂.4.7钢管、钢管件防腐过程中的各项检验，均应由乙方质检员检查合格后，会同甲方、监理现场代表共同检验后确认；凡属隐蔽工程或除锈后必须经三方共检合格并在隐蔽工程记录表格上签字确认后，方能进行下一道工序的工作。未经检验或检验不合格，检验后未确认时不得进行下一道工序的工作。
