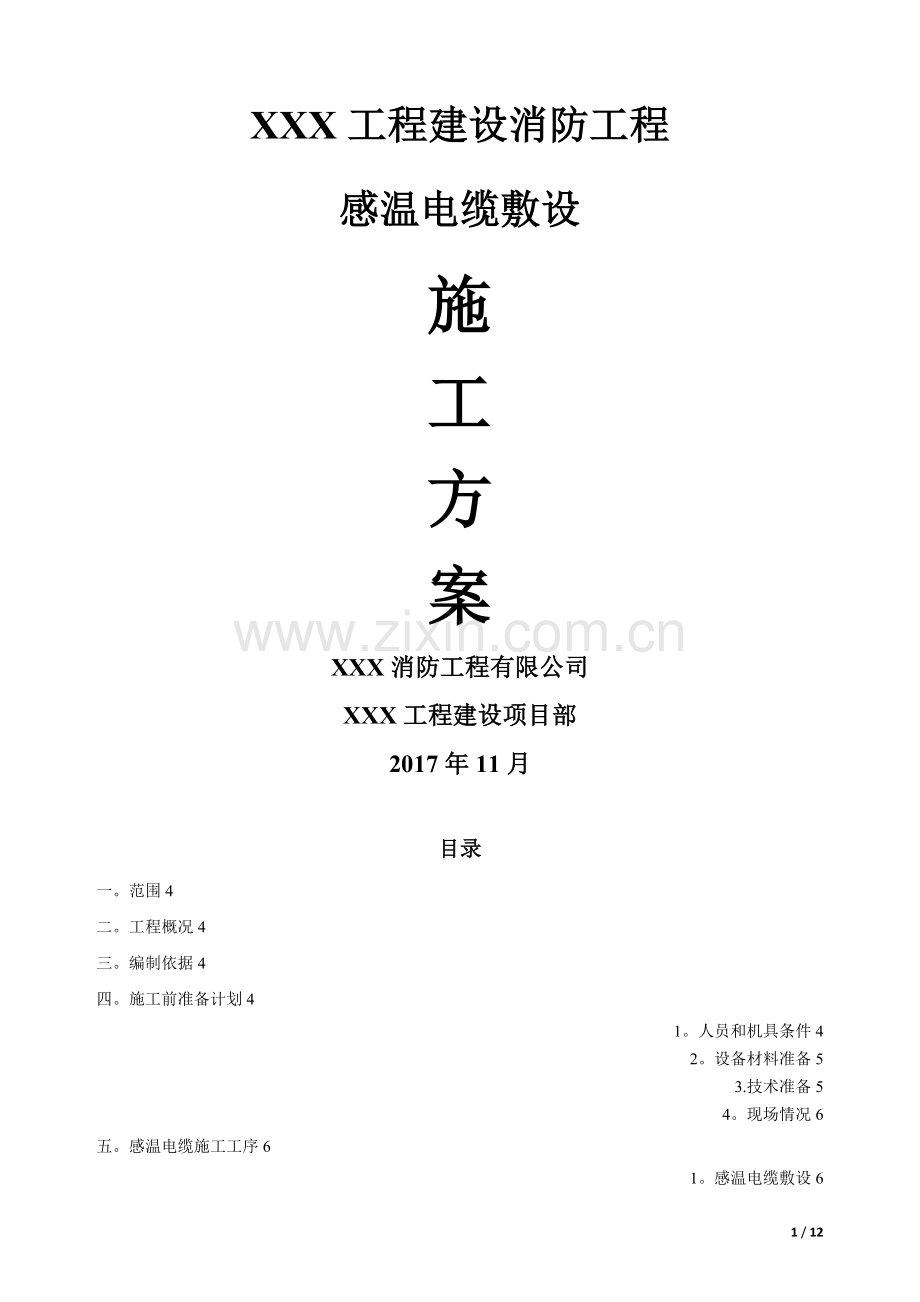

感温电缆专项施工方案.doc

XXX工程建设消防工程
感温电缆敷设
施
工
方
案
XXX消防工程有限公司
XXX工程建设项目部
2017年11月
目录
一。范围4
二。工程概况4
三。编制依据4
四。施工前准备计划4
1。人员和机具条件4
2。设备材料准备5
3.技术准备5
4。现场情况6
五。感温电缆施工工序6
1。感温电缆敷设6
2。感温电缆的调试8
六。施工质量保证措施8
七。安全、文明施工保证措施9
八。附表10

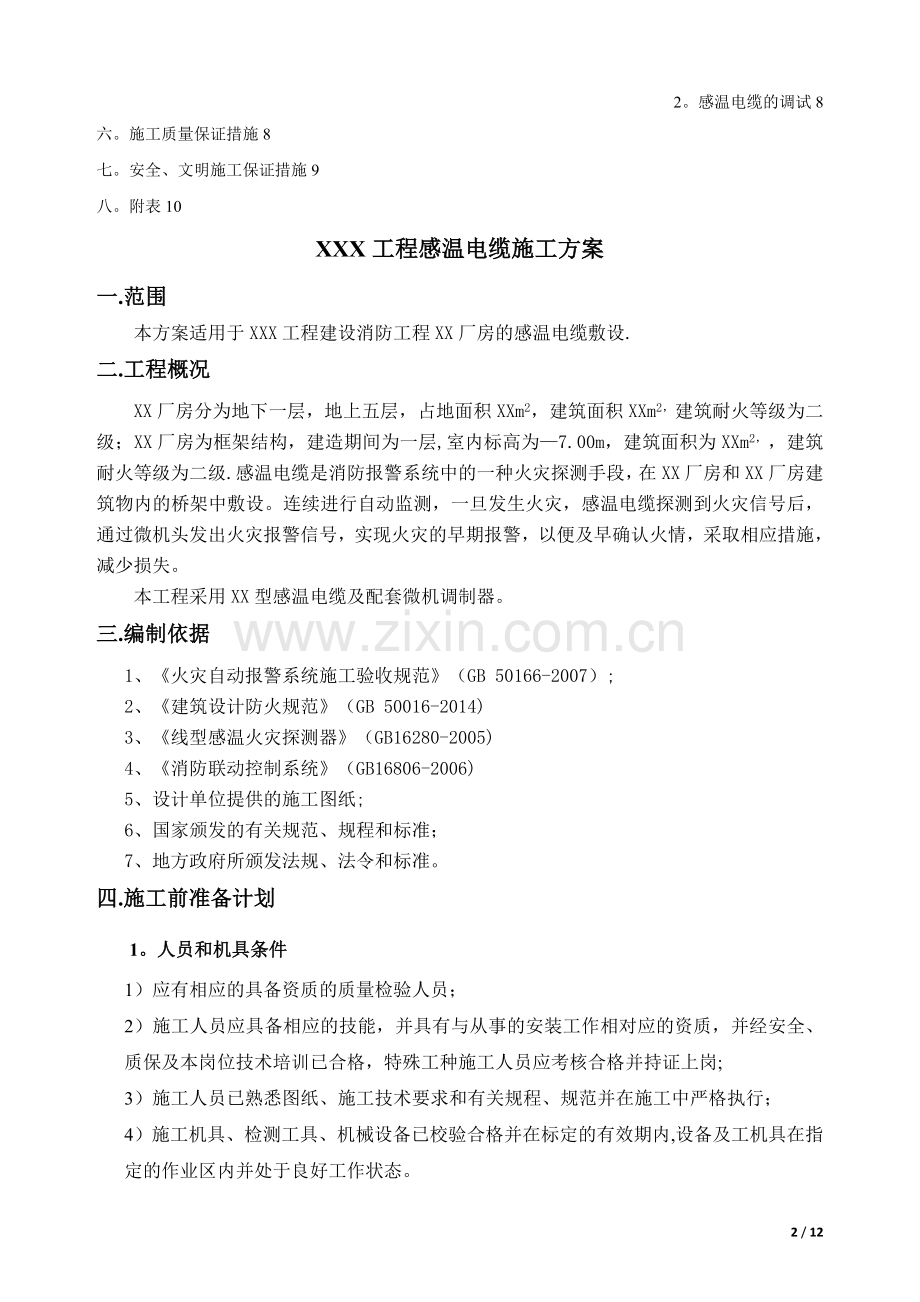

XXX工程感温电缆施工方案
一.范围
本方案适用于XXX工程建设消防工程XX厂房的感温电缆敷设.
二.工程概况
XX厂房分为地下一层，地上五层，占地面积XXm2，建筑面积XXm2，建筑耐火等级为二级；XX厂房为框架结构，建造期间为一层,室内标高为—7.00m，建筑面积为XXm2，，建筑耐火等级为二级.感温电缆是消防报警系统中的一种火灾探测手段，在XX厂房和XX厂房建筑物内的桥架中敷设。连续进行自动监测，一旦发生火灾，感温电缆探测到火灾信号后，通过微机头发出火灾报警信号，实现火灾的早期报警，以便及早确认火情，采取相应措施，减少损失。
本工程采用XX型感温电缆及配套微机调制器。
三.编制依据
1、《火灾自动报警系统施工验收规范》（GB 50166-2007）;
2、《建筑设计防火规范》（GB 50016-2014)
3、《线型感温火灾探测器》（GB16280-2005)
4、《消防联动控制系统》（GB16806-2006)
5、设计单位提供的施工图纸;
6、国家颁发的有关规范、规程和标准；
7、地方政府所颁发法规、法令和标准。
四.施工前准备计划
1。人员和机具条件
1）应有相应的具备资质的质量检验人员；
2）施工人员应具备相应的技能，并具有与从事的安装工作相对应的资质，并经安全、质保及本岗位技术培训已合格，特殊工种施工人员应考核合格并持证上岗;
3）施工人员已熟悉图纸、施工技术要求和有关规程、规范并在施工中严格执行；
4）施工机具、检测工具、机械设备已校验合格并在标定的有效期内,设备及工机具在指定的作业区内并处于良好工作状态。
5）人员配备计划见下表：
人员配备计划表
序号
岗位名称
人数
职责
1
现场工程师
1名

2
技术负责
2名

3
安全员
2名

4
质检员
1名

5
电工
4名

6
普工
5名

6）预投入使用的施工机具见下表内容所示:
施工机具计划表
序号
名称
规格型号
单位
数量
生产能力
1
对讲机

对
3
良好
2
万用表

台
2
良好
3
移动脚手架

副
18
良好
4
电工工具

套
5
良好
2。设备材料准备
1）施工使用的主要材料、成品半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。进场时应做检查验收，并经监理工程师核查确认；
2）所有材料及设备进场时应对品种、规格、外观等进行验收，形成验收记录。包装应完好，表面无划痕及外力冲击破损。
3。技术准备
1）开工前做好图纸审核和会审工作,清楚工程特点，了解设计意图,将会审中发现的技术问题汇总，请设计人员澄清问题；详细了解该工程各技术规格书的内容要求，使项目经理及工程技术人员充分了解和掌握整个系统的组成性能、特点与技术要求.为工程施工准备好准确可行的施工方案，使施工人员能够按照设计图纸的要求顺利进行施工。
2)设计文件齐全，技术准备完毕,相关的技术文件为最新版本和制作、安装过程中检查记录表格已完成；
3）技术交底已编制完成,在质量计划启动之前，随同安全人员对施工班组进行技术交底和安全交底，并形成记录.
4.现场情况
1)相应电缆桥架内的电缆全部敷设完成，具备感温电缆的施工条件；
2）现场用电、照明、通风能够满足现场施工需要。
五.感温电缆施工工序
依据中华人民共和国《火灾自动报警系统施工及验收规范》GB50166－2007、核电工程公司下发的相应技术规格书以及相关规范、规程、规定进行施工,严格按照施工图施工。感温电缆的施工步骤：
1.感温电缆敷设
1)桥架内感温电缆敷设工序
2）具体施工过程
本项目感温电缆安装施工时，必须在所有电缆均敷设完成后，在桥架内，按近似正弦曲线接触式布置，并用尼龙线卡固定.感温电缆敷设完毕后再封闭电缆桥架上盖板。
Ø 感温电缆具体敷设方式如下：
Ø 感温电缆敷设长度的计算公式：
a）以正弦波接触式敷设的线型感温探测器的长度按下列公式确定:线型感温探测器的长度=托架宽＊倍率系数＊1.15，其中倍率系数按下表确定；
b)线型感温探测器以正弦波方式安装在动力电缆上时，其固定卡具的数目计算方法如下:固定卡具数目=正弦波半波个数＊2。1。
倍率系数表
电缆桥架宽度m
倍率系数
0.9
1.60
0。6
1.35
0。5
1。25
0.4
1。15
0.3
1。05
Ø 感温电缆挂标志牌
标志牌规格应一致，并有防腐性能，挂装应牢固。标志牌上应注明感温电缆编号、规格、型号、电压等级及起始位置.沿感温电缆桥架敷设的感温电缆在其两端、拐弯处、交叉处应挂标志牌。
3)感温电缆敷设时波峰距离不大于1。8m。采用此敷设方式有以下优点：
Ø 能起到保护电缆全长的作用。因为感温电缆是沿动力电缆全长敷设的，在全长范围内均可采集动力电缆的温度,没有遗漏点。
Ø 即使是外界因素使电缆温度变化也可探测到。
Ø 温度探测灵敏，为火灾的预防、扑灭争取了宝贵的时间.因感温电缆是正弦波接触式敷设,动力电缆的温度变化可以很快的被感温电缆探测到。
Ø 在施工过程中,对电缆接头等重点部位重点敷设,可以探测此处的危险温度。
4)感温电缆敷设应注意一下几点：
Ø 感温电缆在敷设时,一个保护区内一般不允许有中间接头，如必须接头，则应用端子连接，并做好绝缘处理,在接线处应做接线盒，并留有明显标记。
Ø 感温电缆在敷设时，注意不要弯死弯，不要踩踏及用重物压、砸，在感温电缆敷设中和敷设后，严禁在感温电缆附近使用电气焊或进行高温的施工，以避免造成电缆的损坏或报废。
Ø 电缆夹层除M及IED型托盘外，每层桥架上都敷设感温电缆.其他地方当托架大于或等于3层时采用自上向下隔层敷设，否则只敷设一层。
Ø 必须在所有电缆均敷设完成后，再将感温电缆敷设在桥架上，以免造成感温电缆的损坏。
Ø 感温电缆沿桥架或托盘敷设时，应将感温电缆单层敷设，排列整齐，不得有交叉；
Ø 避免感温电缆腐蚀；
Ø 避免使用感温电缆不规范夹具或卡具，以免损伤感温电缆；
Ø 感温电缆最小弯曲半径为10cm，不得硬性折弯或扭曲.感温电缆的最小固定直线距离为1米,弯曲部分应增加固定点；
Ø 安装时有采用阻燃塑料卡具牢固固定，间隔在0。5m为宜；
Ø 安装时要防止探测器打结，严重扭折和强行弯曲,其弯曲半径应大于20cm;
Ø 在安装过程中应注意保护探测器外层护套,发现破损时应及时用相同材质的包带将破损处包覆；
Ø 探测器在和接线盒、终端盒连接时,应保证连接可靠;
Ø 当探测器直接安装在36v以上的电气设备上时，报警控制器的外壳应接地；
Ø 在探测器受热短接后，其短接部分应切除，并采用相同规格的探测器补接，补接后的探测器可继续使用；
Ø 运输时应要妥善包装，避免挤压冲击.
2.感温电缆的调试
1）调试前的在安装完成的感温电缆中,检查感温电缆的表面，不应有腐蚀、涂覆层脱落或起泡现象，无明显划伤、裂痕和毛刺等机械损伤.微机调制器、终端盒及感温电缆按要求连接后，通电3分钟完成感温电缆的自检，此时运行指示灯应工作正常。
2）将调试的感温电缆末端按最小报警长度放置在85—100摄氏度的热水中,使其处于正常监控状态。微机调制器在45—55秒后有报警输出为正常.
3）调试完成后对微机调制器进行断电复位，把感温电缆冷却到室温即可。
六。施工质量保证措施
1、施工中的质量控制以现场质检员对工程质量的时时监督检查为主，以公司质检部抽查为辅的质量控制方法.
2、在施工中的质量控制，严格执行自检、互检、隐闭前检查的制度，并认真作好检查记录.要抓好资料文件的控制，质检员应根据实际情况及时填写质量评定表格。质检部的质量工程师对施工的技术文件进行随时抽查，保证技术资料和施工进度同步进行。
3、在施工过程控制中要以工序控制为核心和基础，做到质量控制贯穿于工程的始末，落实在各项工序的质量控制上.对工序控制要严格质量检查和加强成品保护.对于施工中,现场质检员应查看施工人员是否按照设计要求、施工图纸、技术交底、技术操作规程和质量标准的要求施工。对每天完成的工程施工质量进行检查，发现问题及时整改，保证每道工序的质量,保证质量监督贯穿于施工的全过程.在每道工序施工完成之后，要进行工序之间的交接检查，防止上道施工工序的施工质量影响下道工序的施工质量.
4、对设备、材料的检查必须严格把好质量关,对设备、材料的检查，首先应对其名称、规格、型号与图纸相对照逐一检查，其次要对其合格证，产品质量证明书等文件资料进行检查。然后在对产品外观检查，需要进行试验的进行必要的试验与检测。
5、对于施工过程中的质量控制,要根据施工工艺流程进行检查.自动报警是消防工程中的灵魂,感温电缆探测器又是消防自动报警的重要组成部分，所以对这个系统的质量要严格控制。
6、根据其工艺流程进行分工序检查.
1）对于感温电缆的敷设，主要检查是否有保护措施,感温电缆敷设前，其他电缆是否已全部敷设完成。为了保证感温电缆的施工质量，项目部要求质检员对施工前期的条件严格检查。在敷设感温电缆时,要严格监督施工人员是否按规范和设计要求施工，例如，是否按正弦波敷设,是否在正弦波峰顶和峰谷用尼龙线卡固定.
2)对于微机调制器和终端盒等设备的安装，首先要做好设备的进场检查，在设备经过质检员检查合格之后,方可进行安装。质检员要对所安装的设备进行逐个检查.检查的侧重点要以规范为基础，满足技术规格书要求,比如微机调制器的安装，要注意调制器与终端盒的距离,以及要考虑指示灯朝向，对规范要求的项目按规范进行检查.并要注意安装高度、接线余量、线缆编号。端子箱的安装要注重查看线的压接情况等。
七。安全、文明施工保证措施
1. 当进入施工现场时，必须佩戴专门的个人防护用品（安全鞋、安全帽、安全带等);
2. 在施工现场的所有用电设备都必须要配有保护设施，以防电击事件发生;
3. 在测试试验区域，无关人员不允许进入试验区；
4. 对于电气专用设备的操作，必须要有专人且有工作许可的情况下才能进行；
5. 禁止投掷物品，以防受伤或伤害别人；
6. 在夜间加班期间，施工区域必须要保证有足够的照明;
7. 施工人员入场须接受安全、消防培训教育,考试合格后方可上岗;
8. 施工现场应做好防火灭火措施;
9. 高空作业必须系安全带、戴好安全帽，安全带必须系在牢固的永久点上，高挂抵用；
10. 高空作业，工机具必须栓好或放在工具包内,以防掉落伤人;
11. 特种作业人员必须持有特殊工种作业上岗证，并服从检查；
12. 施工现场划分工作区，禁止无关人员进入；
13. 凡进入施工现场的所有人员,上班前及工作期间不得饮酒，严禁嬉戏打闹；
14. 现场禁止吸烟,违者按规定处罚；
15. 未经批准,不得任意拆除、移动防护设备,安全装置和安全禁止、警告、指令、提示标志；
16. 作业前必须对脚手架、跳板、靠梯、护栏等防护设施进行检查，如有危险或不安全因素应及时检查修理；
17. 自觉遵守执行项目部相关的安全管理规定；
八.附表
附表1：成套配电柜、控制柜（屏、台)和动力照明配电箱（盘)安装工程检验批质量验收记录
附表2:智能建筑安装质量及观感质量验收记录工程竣工验收结论汇总
附表3：感温缆敷设检查记录
附表4：感温缆符合性检查记录
成套配电柜、控制柜（屏、台）和动力照明配电箱（盘）安装工程检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

项目负责人

专业工长

施工班组长

施工执行标准及编号

质量验收规范的规定
施工单位检查评定记录
监理(建设)单位
验收记录
主
控
项
目
1．金属框架、基础型钢等接地或接零
6。1.1条

2．保护导体载面
6.1.2条

3．手车式、抽出式柜、触头
6.1.3条

4．高压成套配电柜
3.1.8条
6。1.4条

5．低压成套配电柜
4。1。5条
6。1.5条

6．线间和线对地间绝缘电阻
馈线电路
＞0.5MΩ

二次回路
＞1MΩ

7．二次回路交流工频耐压试验
6。1。7条

8．直流屏试验、整流器的调整试验
6。1。8条

9．照明配电箱（盘)安装
6。1。9条

一
般
项
目
1．
基
础
型
钢
安
装
不直度
每米允许偏差1mm，全长5mm

水平度
每米允许偏差1mm，全长5mm

不平行度
全长5mm

SG—A071续
质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
一
般
项
目
2．
柜、
屏、
台、
箱、
盘
安
装
垂直度
允许偏差
1。5‰

相互间接缝
≤2mm

成列盘面
偏差
≤5mm

3．柜、屏、台、箱检查试验
6。2。4条

4．低压电器组合
6。2。5条

5．柜、屏、台、箱、盘间配线
6。2.6条

6．连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线
6。2。7条

7．
照
明
配
电
箱
（盘）
安
装
垂直度
允许偏差
1。5‰

底边距
地面
1.5mm

照明配电
板底边距
地面
≥1。8mm

共实测点，其中合格点、不合格点，合格点率 %
施工单位检查
评定结果
项目专业质量检查员：项目专业质量（技术）负责人：年月日
监理(建设）单位
验收结论
监理工程师（建设单位项目技术负责人）：年月日
四川省建设厅制
