管桩的外观质量.doc

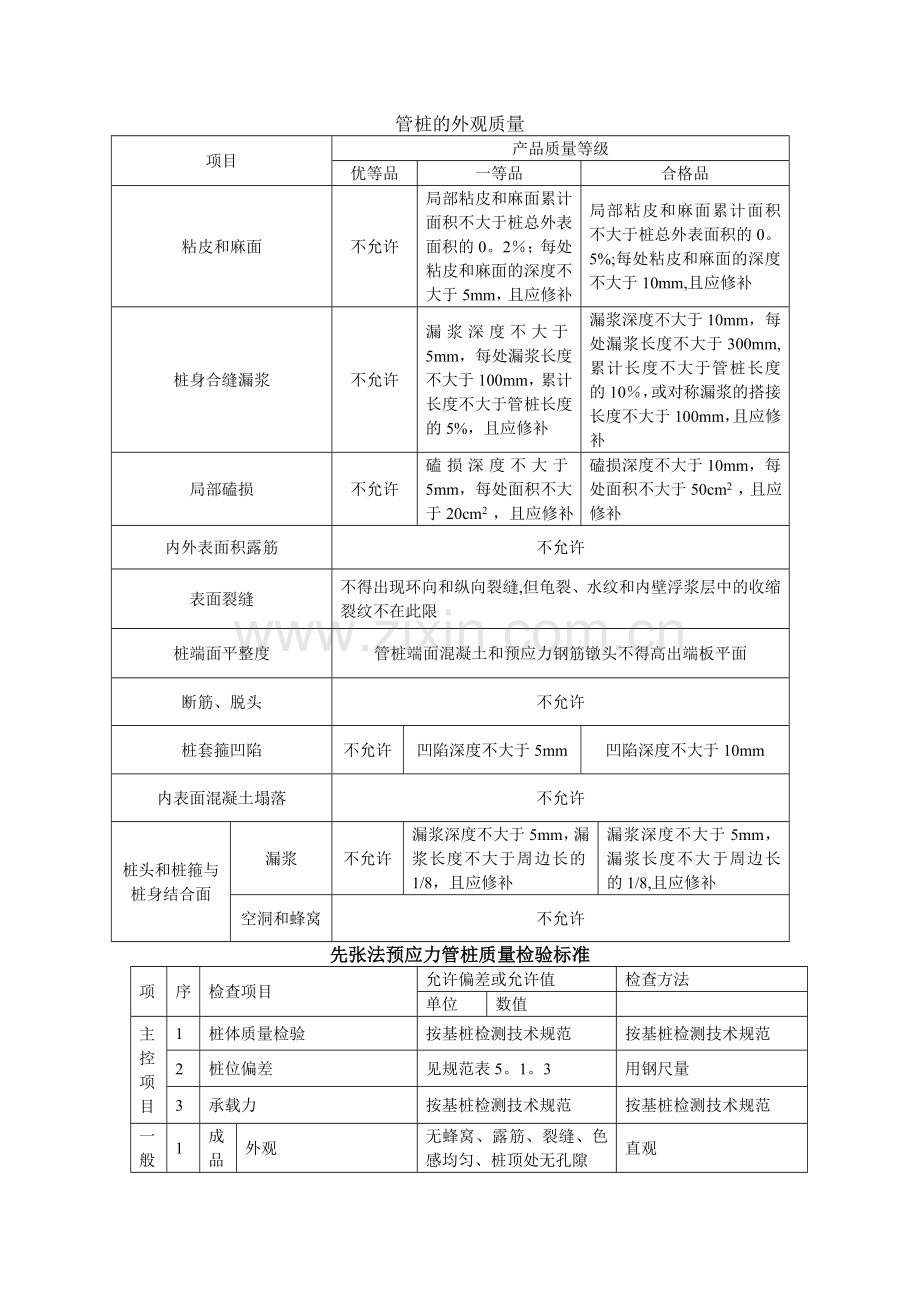

管桩的外观质量
项目
产品质量等级
优等品
一等品
合格品
粘皮和麻面
不允许
局部粘皮和麻面累计面积不大于桩总外表面积的0。2％；每处粘皮和麻面的深度不大于5mm，且应修补
局部粘皮和麻面累计面积不大于桩总外表面积的0。5%;每处粘皮和麻面的深度不大于10mm,且应修补
桩身合缝漏浆
不允许
漏浆深度不大于5mm，每处漏浆长度不大于100mm，累计长度不大于管桩长度的5%，且应修补
漏浆深度不大于10mm，每处漏浆长度不大于300mm,累计长度不大于管桩长度的10％，或对称漏浆的搭接长度不大于100mm，且应修补
局部磕损
不允许
磕损深度不大于5mm，每处面积不大于20cm2 ，且应修补
磕损深度不大于10mm，每处面积不大于50cm2 ，且应修补
内外表面积露筋
不允许
表面裂缝
不得出现环向和纵向裂缝,但龟裂、水纹和内壁浮浆层中的收缩裂纹不在此限
桩端面平整度
管桩端面混凝土和预应力钢筋镦头不得高出端板平面
断筋、脱头
不允许
桩套箍凹陷
不允许
凹陷深度不大于5mm
凹陷深度不大于10mm
内表面混凝土塌落
不允许
桩头和桩箍与桩身结合面
漏浆
不允许
漏浆深度不大于5mm，漏浆长度不大于周边长的1/8，且应修补
漏浆深度不大于5mm，漏浆长度不大于周边长的1/8,且应修补
空洞和蜂窝
不允许

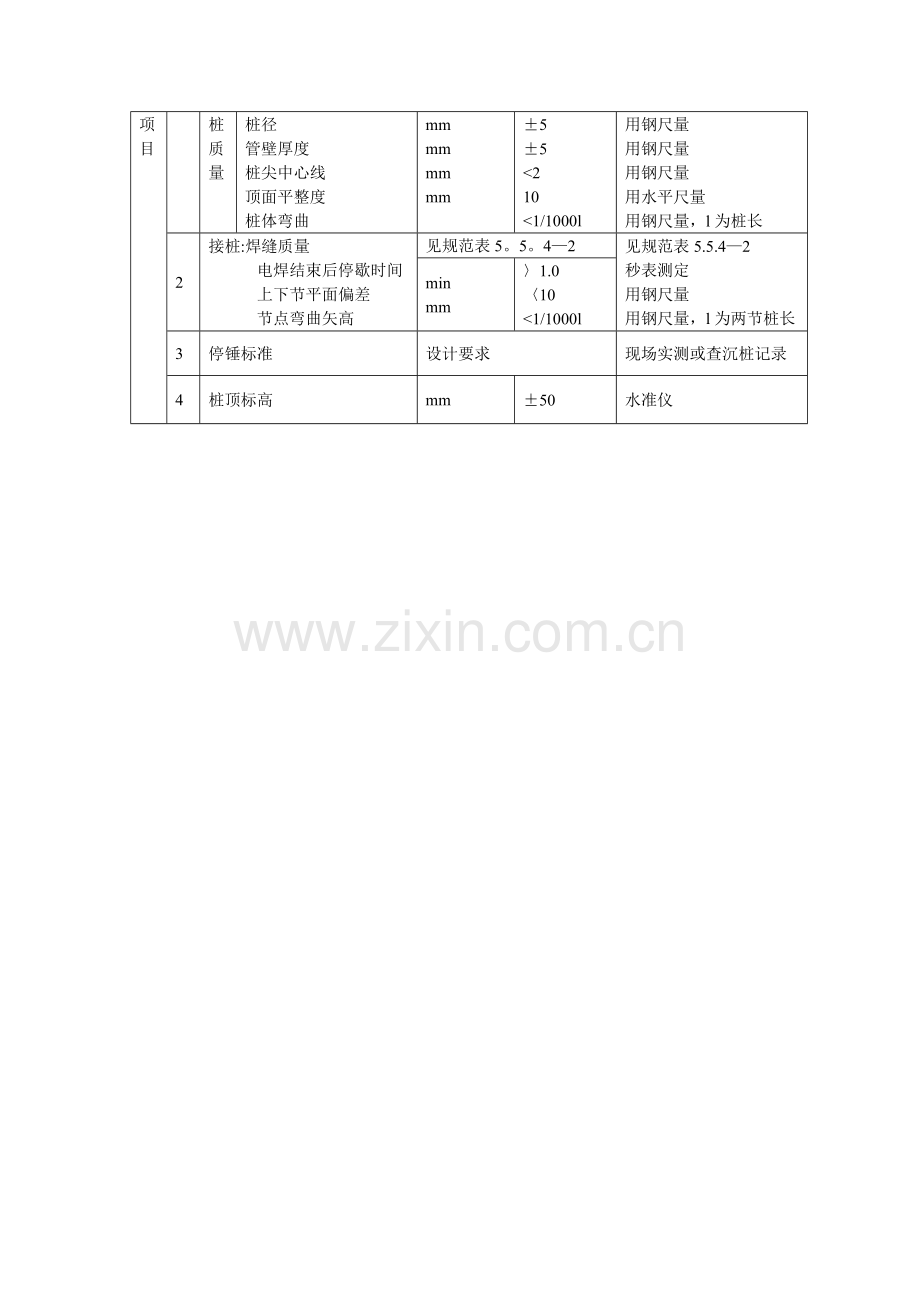

先张法预应力管桩质量检验标准
项
序
检查项目
允许偏差或允许值
检查方法
单位
数值

主控项目
1
桩体质量检验
按基桩检测技术规范
按基桩检测技术规范
2
桩位偏差
见规范表5。1。3
用钢尺量
3
承载力
按基桩检测技术规范
按基桩检测技术规范
一般项目
1
成品桩质量
外观
无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙
直观
桩径
管壁厚度
桩尖中心线
顶面平整度
桩体弯曲
mm
mm
mm
mm

±5
±5
<2
10
<1/1000l
用钢尺量
用钢尺量
用钢尺量
用水平尺量
用钢尺量，l为桩长
2
接桩:焊缝质量
电焊结束后停歇时间
上下节平面偏差
节点弯曲矢高
见规范表5。5。4—2
见规范表5.5.4—2
秒表测定
用钢尺量
用钢尺量，l为两节桩长
min
mm
〉1.0
〈10
<1/1000l
3
停锤标准
设计要求
现场实测或查沉桩记录
4
桩顶标高
mm
±50
水准仪
