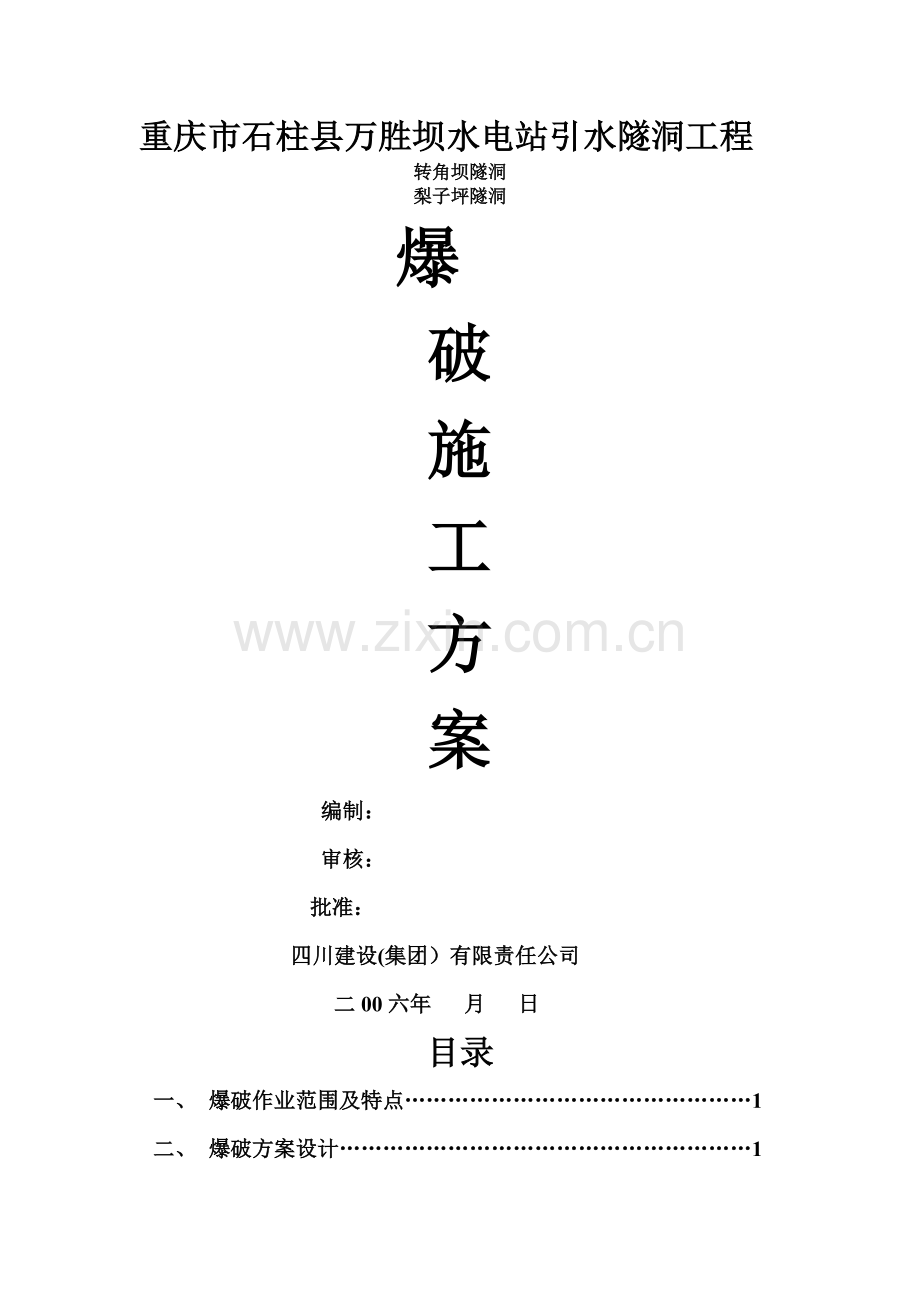

引水隧洞工爆破施工方案.doc

重庆市石柱县万胜坝水电站引水隧洞工程转角坝隧洞梨子坪隧洞爆破施工方案编制：审核：批准：四川建设(集团）有限责任公司二00六年 月 日目录一、 爆破作业范围及特点1二、 爆破方案设计1（一)、洞外明挖1、爆破设计原则12、爆破作业施工机具的选择23、施工方案3（二）、洞挖1、爆破设计原则42、爆破作业施工机具的选择43、施工方案4三、爆破危害控制61、爆破震动危害控制62、爆破飞石控制8四、爆破安全措施91、爆破安全措施92、爆破器材的储存93、爆破器材的使用104、剩余爆破器材的处理12五、爆破图表13六、涉爆工作人员14重庆石柱县万胜坝水利工程（一期)转角坝隧洞、梨子坪隧洞爆破施工方案重庆市石柱县万胜坝水利工程（一期）主要包括拦水大坝、排洪道、引水隧洞工程等,前两项已先期开工，我公司施工转角坝隧洞全长及部分花椒坪隧洞，施工中洞口明槽(明渠）需爆破作业，隧洞开挖采取钻爆施工，为保证爆破作业安全，编制此爆破作业方案。一、 爆破作业范围及特点1、转角坝隧洞进口端明渠部分10m长，开挖深度大于2m，采取全宽机械后退式开挖,由于覆盖层主要为砂岩，采取钻爆施工，自卸式汽车运输。施工点外约100m处有民宅聚集,爆破施工中应重点控制爆破震动及爆破飞石危害。2、转角坝隧洞出口明渠段23m，覆盖层为砂岩,采取钻爆施工，人力装渣运输。明渠位于山坡中,属山堑半挖半填开挖，坡下有小发电站蓄水池，上游方向有电站值班房,爆破时应重点控制爆渣抛掷距离，减少飞石。3、隧洞穿越岩层主要为长石石英岩采取钻爆破作业，光面爆破.二、爆破方案设计（一)、洞外明渠开挖1、爆破设计原则主要为削坡浅挖，采取加强松动爆破，分段微差起爆；为保证边（仰）坡成型质量，减小爆破扰动,确保边坡稳定,靠近边(仰）坡位置采取光面爆破.2、爆破作业施工机具的选择选取风动凿岩设备，配YT-28风动凿眼机4台，6.0m3电动空压机2台.人工装药,起爆器起爆。3、施工方案(1）施工程序测量布孔钻眼炮孔检查装药解除警戒安全检查爆破警戒连线（2）爆破参数的确定炮眼直径：根据施工机具，选42爆破作业指数n：砂岩区选项加强松动爆破,0075n1;遇页岩区选松动爆破， 0.45n0。75炮眼深度L：应结合地貌标高及设计深度确定，深度h小于1.5m时，采取一次爆破成型,砂岩区L=h+0。100.15m,页岩区L=h；h1。5时，宜采取分层爆破，每层炮眼深度L应尽量大于1。5m.炮眼间距a：a=0.81。0L炮眼装药系数：=0。150。45，机械出渣时,选0.25,人工出渣时选0。4；光爆孔参数炮眼深度L：同于邻近普通炮孔;炮眼间距a:a=0。60.8m，砂岩区取大值，页岩区取小值炮眼装药线密度QL:QL=0.120。25Kg/m,砂岩区取大值,页岩区取小值。（3）施工方法说明爆破作业前,首先由测量人员测放爆破施工区域，确定开挖深度,从而确定炮眼深度，砂岩区爆破时，炮眼深度应比开挖深度大1015cm，页岩区可不设超钻深度。由于隧洞进口端爆点外有民宅群,爆破施工时采取横挖法，即全宽一次性爆破，从里向外逐渐后退开挖。布眼宜采用排眼，当眼数多，装药量大时,可采取分排分段微差起爆以减小一次齐爆药量，降低爆破震动。按排分段时，宜跳段使用延期雷管爆破。为了确保边(仰）坡质量满足设计要求，在靠近边(仰）坡2m范围内采用小型爆破，同时为使开挖边坡破面平整减少超挖现象,用光面爆破法施工，按照设计开挖边坡线及坡比,用凿岩机按坡比角度加钻一排周边炮眼,炮孔间距600mm800mm，炮眼外偏斜率控制在50mm/m内,眼深误差不得大于100mm，装填直径25mm的小直径2号岩石炸药,装药采用小药卷空气柱间隔装药结构；眼深小于2m时，可采用空气柱间隔反向装药结构；在采用光面爆破时，其爆破效果应符合以下规定:眼痕率：硬岩不应小于80，中硬岩不应小于70，软岩不少于50%且分布均匀。边坡成型应符合设计图纸要求.两炮的衔接台阶尺寸：眼深小于3M时，不得大于150CM岩面不应有明显的爆震裂缝,坡面局部凸凹差不大于15CM。（二）洞挖1、爆破设计原则隧洞断面小，遵循“短进尺，多循环”原则，光面爆破。2、爆破作业施工机具的选择选YT28风动凿眼机3台，6。0m3电动空压机2台.人工装药，起爆器电力起爆。3、施工方案(1）、施工程序同于洞外明渠.(2）爆破设计：a、确定主要技术参数炮眼直径42,炸药类型为2号岩石硝氨炸药,药卷直径32毫秒电雷管起爆.选定掏槽眼方式：本设计选用矩形四孔直眼掏槽。b、爆破设计方法根据岩石类别确定每立米岩石的单位耗药量，根据经验取值类1。05Kg/m3再根据循环进尺和开挖断面，计算总用药量。布置光爆眼，确定光爆孔集中半装药度和装药结构，装药集中度考值为类0。23 Kg/m，装药结构采用藕合装药，计算光爆孔总药量。炮眼间距选用：E=500mm.计算炮孔数目（除光爆孔外）即：炮眼数目=（总用药量光爆总药量）（装药系数单位长度炸药重量循环进尺）布置炮孔，确定炮孔实际数目,一般大于计算数目。计算各孔用药量，适当加大掏槽眼和底板的用药量。（3)、装药结构：a、周边眼：采用药卷间隔装药结构；b、掏槽眼、辅助眼：采用反向藕合连续装药结构;（4）、连线方式起爆顺序与间隔时间采用串联与并联相结合的方式连线，母线用2.5mm2的胶质线。a、 起爆顺序为:掏槽眼辅助眼周边眼底眼b、 起爆间隔时间：采用8段毫秒延期电雷管。时差100120ms。进口段由于地面有房屋，可用大时差2001200ms电雷管.其余一般地段用100400ms时差雷管。（5）、起爆方式采用发爆器电力起爆，发爆器为营口市有线电厂产的YJGN100。最大起爆能力100发。4隧洞爆破设计参数表隧洞爆破参数表炮眼类别炮眼编号炮眼数量眼深(m)装药量(Kg）起爆顺序段 别联线方式掏槽眼1-441。74。21串联空 眼5-731。70串联辅助眼81581。53.62串联周边眼1630151.54.53串联底 眼31-3551。52。254串联合 计3514。55三、 爆破危害控制根据本工程特点，爆破施工时主要进行爆破震动、爆破飞石危害控制，由于洞外明渠爆破均设计为松动爆破,爆破冲击波危害可不进行验算。1、 爆破震动危害控制主要依据爆破震速经验计算公式及爆破安全规程，反推在安全震速下的每次允许最大齐爆药量。爆破震速计算经验公式:V=K（Q1/3/R）a允许药量计算公式：Q=R3V3/aK3/a其中:Q：一次齐爆药量，KgR：爆点至受控建筑物的平均距离,mV:爆破震动速度，cm/sK、a：与岩性有关的系数根据安全规程，爆点外受控房屋主要为一般砖房，取V=3 cm/s,爆破区主要是砂岩，为中硬岩，取K=200，a=1。6，代入以上参数，可计算出一定距离下单次最大齐爆药量，见下表:不同距离的允许安全药量表距离（m)101520253040506080100药量（Kg)0。381.283。045.9410。324。347.582。2194。7380。3减震措施(1) 参照上表，根据现场受控建筑物离爆区的距离，确定单次（每段）起爆最大药量；(2) 使爆岩获得最大松动,可采用斜线起爆,使排间延迟时间大于邻孔延迟时间；(3) 通过实验,选取适合的单位耗药量；(4) 减少布孔和钻孔偏差;(5) 布孔时使孔距大于排距；(6) 控制超深度;(7) 微差起爆，减小单响药量;(8) 避免孔间殉爆。2、 爆破飞石控制本工程主要为洞挖，洞外主要为浅眼松动爆破,单响药量不大,可不进行飞石公式控制计算，参照下表设置安全距离即可.松动爆破作业时，个别飞石对人员的安全距离表爆破类型及及方法个别飞石的安全距离(m）露天大块孤石爆破（裸露药包)400露天大块孤石爆破（浅眼爆破）300浅眼松动爆破200（复杂地质不小于300）浅眼药壶爆破300深孔爆破200洞内爆破时，严格按爆破警戒距离设置警戒线，起爆前所有人员必须撤至警戒线外，爆破警戒距离为:直线隧洞200 m，转弯隧洞150 m。控制飞石的措施（1）合理设计，测量验收严格，避免单耗失控;(2）慎重对待断层、软弱带、张开裂隙、成组发育的节理等地质构造变化地带,采取间隔堵塞,调整药量，避免过量装药；（3)保证堵塞质量，既要保证堵塞长度,也要堵塞密实;（4）多排孔爆破时选择分段微差起爆；(5）多排孔爆破时选择合理的延迟时间,防止因前排带炮(后冲），造成后排孔最小抵抗线大小与方向失控。（6）当建筑物或设备离爆源近，又无法疏散时，采取多层草帘覆盖，草帘应用木棍加固，各层草帘用铁丝相连，以减少飞石。四、爆破安全措施1、爆破物质的购买和运输(1）首先向当地公安机关申报爆破方案，完善爆破手续，建成并经公安机关验收合格爆破器材库后，方能到公安机关指定的爆炸物质销售单位购买；（2)应首先提供爆破物质购买计划,经公安机关审批后按量购买；（3）运载炸药的车辆必须符合国家运输规则的安全要求,要有经公安机关培训合格的押运员随车，在公路上运输爆破器材时,车辆必须限速行使,车速不超过10Km/h，经过城镇，必须事先通知当地公安机关，按公安机关指定的路线和时间通行;(4)运输爆破器材应包装牢固、严密、性质相抵触的不能同车运输，炸药雷管需分车运输.（5)人工运输爆破器材时,一人一次运送量不准超过：同时搬运炸药和起爆器材：10 Kg；背运原包装炸药:一箱；挑运原包装炸药:两箱。2、爆破器材的储存（1）爆破器材必须储存于爆破器材库,爆破器材的位置选择应经公安机关验收同意，修建的爆破器材库应经公安机关验收合格后可使用。(2)库房装药量应不大于设计量，应严格执行库房管理制度,器材 库派专人看管，昼夜有人巡逻值班。(3）应有经公安机关培训合格的库管员进行库房管理,建立进出库制，设立炸药消耗日台帐;（4）发现爆破器材丢失、被盗、必须及时向主管部门及当地公安机关报告。3、爆破器材的使用（1）严格按批准的爆破设计方案施工；（2）严格执行爆破器材 当班领退制，每班按需要药量领取，未用完的爆破器材必须当班退库，并填写领用卡，建立日消耗台帐；(3)装药前应对炮孔进行检查，排除孔内积水，装药时应使用木质炮棍,严格使用铁器装药；（5）加工起爆药卷前,应在作业面附近的安全地点进行，加工数量应不大于当班爆破作业需用量;（6)加工起爆药卷应用木制或竹制锥子钻孔，将雷管完全插入药卷，不得外露,电雷管应用雷管脚线将其固定牢固；（7）禁止在雷雨天进行露天爆破施工，雷雨季节露天宜采用非电起爆法，可选取导爆管起爆；（8）使用电力起爆一次齐爆雷管数量应小于起爆器允许起爆力，雷管数量较大时，应进行爆破网络验算,确保安全起爆；（9）装药时严禁将雷管脚线拽得过紧，应保证堵塞质量,堵塞用材料宜选用粘土,用木棍捣实，确保堵塞长度及密实度；（10）爆破网络联线完成后,留下爆破主线与起爆器不连接，待初次爆破警戒信号发出后再连接；（11）严格执行爆破三信号制,爆破前必须同时发出视觉及音响信号,使危险区的人员都能清楚听到或看到，三信号制:第一次信号预告信号,撤出所有与爆破无关人员至安全警戒线外第二次信号-起爆信号，确认人员、设备全部撤至安全区，具备起爆条件，发出信号，起爆；第三次信号-解除警戒信号，由专业检查员安全检查后，确定人员无安全隐患，方准发出信号解除警戒。（12）爆后安全检查员人员晨无盲炮情况下，从最后一响算，地面经5min后方可进入爆破地点，若不能确定有无盲炮，应经15min后进入爆区检查；洞内爆破必须爆破15min后并确认炮烟基本排尽后进入.(13)爆破时若遇盲炮,应立即报告并及时处理,电力起爆时应立即切断电源,及时将爆破网路，禁止拉出或盲目掏出起爆药包,处理时遵循以下方法：撤除无关人员,设立警戒线，危险区禁止其他人员作业；检查爆破网路，确认网路完好，可重新起爆；用木制或竹制材料轻轻将炮眼内的大部分堵塞物掏出，用聚能药包诱爆;平行于原炮孔30cm打眼装药起爆，在采用药壶浅眼爆破时，平行装药眼距离不小于50cm；确难引爆且炸药为非抗水硝胺类炸药,取出部分填充物,向孔内灌水使炸药失效.盲炮必须在当班处理,当班未处理完毕，需有专人负责向下班移交，并协同处理。洞内出现盲炮时只能按及条处置.4、剩余爆破器材的处理所有爆破施工结束后,若有剩余爆破器材,应及时上报当地公安机关，按公安机关的指示退回指定的爆破物质公司。严禁私自转卖、销毁爆破器材。四川君羊建设集团有限责任公司2006年12月20日炸药、雷管需用量单位：万胜坝坝渠系工程1标段项目部材料名称规 格单 位数 量备 注岩石炸药2#Kg38500雷 管段发16900雷 管段发25410雷 管段发42350操作规程一、严格执行好火工品验证发放和清退核销制度。对无证或证件不清晰、核销单上的数字模糊或有涂改痕迹以及无值班队长印、无装运的专用器具不完好，不准发放。 二、库管员对发放的电管，必须编制上放炮员的编号（编号部位:必须从有线端起,所刻号位不准超过电管总长度的三分之一）.三、清退的火工品，必须立即归类放好，不准混放或乱放。雷管必须立即放入，编有名、号在内，对号入座，卡物相符.四、发放时必须单项进行，不准将炸药和电管同时一起发出.五、不准他人随便入库，更不准携带导电器材者入库.六、雷管按当班发放,必须抽成单发，并将雷管脚线末端短路后,存放在雷管存放室内。然后根据一个放炮员需用的数量。拿出在工作台上进行刻号。工作台上严禁存放未刻号雷管。七、严禁将矿灯、电器材带入库房内。八、认真做到先入库先用的原则。四川君羊建设集团有限公司2006年12月28日火工品管理制度火工品库管岗位责任制度一、 严格执行国家对爆破物品管理的规定以及上级的有关规定,二、坚守岗位，不准擅自离岗。三、严格做到在工作点交接班，认真对帐点清物，搞好交接手续，坚持上不清下不接的原则。四、认真做好对火工品的入库、储蓄、发放、退库、核销工作;发现问题必须立即跟踪问到底，同时向材料室、项目部领导汇报.五、做到帐、卡、物相符,炸药堆码、电管摆放整齐符合规定，并作好原始记录.六、负责做好库区内和管辖区的清洁卫生和库房标准化管理工作.七、完成交办任务.四川君羊建设集团有限公司2006年12月28日火工品贮存保管制度一、 炸药、电管必须分别贮存在专用仓库所规定的区段内。在专用区段内严禁堆放任何异物，不同性质的炸药必须分别贮存.严禁炸药与电管混合存放。二、炸药、电管库（室）要有公安机关发给的爆破物品贮存许可证，库内必须悬挂核定的准贮量标牌，库内的实贮量不准超过核准的数量.三、炸药堆放高度不得超过1。6米,电管堆放高度不得超过1。5米，距墙不得小于0。3米.四、严格执行炸药及电管入库验收制度,有异常情况要在验收单上注明，并向有关部门报告。五、仓库帐目要做到班清日结,帐、卡、物要对口,“废药”、“废管帐目严格与合格品帐目分设，炸药和电管要保证完整回收。四川君羊建设集团有限公司2006年12月28日项目经理安全生产责任制一、 项目经理是本工程安全生产的第一责任者，全面负责本工程的安全生产工作。认真贯彻执行党和国家的安全生产方针、政策、法律、法规、规章。对上级有关安全生产的指令、决定、通知、通报等结合本工程的安全生产具体情况，制定针对性措施，切实贯彻执行.二、每旬组织一次安全检查，月末组织安全大检查，并主持召开办公会，对存在的不安全问题,落实人员、落实资金、落实时间限期处理，逾期不处理的追究责任者的责任。三、组织编制施工组织设计和施工计划时，必须编制施工安全管理和安全技术。安全技术措施所需的资金、材料和设备等，必须列入项目部财务、供应计划,并负责组织实施和检查安全管理制度、安全技术措施的执行情况.四、负责传达矿井灾害预防和处理计划，协助组织参加矿井救灾演习.五、发生事故后,必须立即采取措施组织抢救，并负责抢救指挥工作。按照“四不放过原则,组织事故调查处理工作，并按有关规定及时上报.六、坚持“五同时”，做到在计划、布置、检查、总结、评比工程建设时，同时计划、布置、检查、总结、评比安全工作，并主持每年的安全表彰大会。七、建立健全群众安全监督网，接受职工群众的监督。定期向职工代表大会或职工大会报告安全生产情况。八、抓好季节性“三防”工作，成立领导小组制订防范措施，并督促、检查措施的贯彻落实，防止雨季淹井和雷击事故的发生；督促有关部门严格“一通三防”管理重大危险源的排查和处理，防止重大事故的发生；按规定审阅通风瓦斯报表。九、按计划组织抓好职工的安全教育和培训工作,努力提高职工的安全素质和操作技能。十、坚持安全工作齐抓共管、分口把关的原则，充分发挥各分管副职在安全管理中的作用，支持安全副经理和安全执法部门的工作.督促、检查各分管领导安全生产职责的落实，保证安全生产健康有序发展。十一、根据“安全生产法要切实保证安全生产的必要投入四川建设集团有限公司2006年12月28日办炸药需要的手续一、 储存仓库平面图。二、储存仓库安全设施示意图。三、炸药房、雷管房位置相对示意图。四、公司任命项目经理通知文件.五、“企业法人营业执照”复印件。六、项目经理身份证复印件。七、银行开户的印鉴片.八、施工合同示范文本。九、购买爆炸物品申请表。十、爆炸物品储存许可证审批表。十一、爆破器材安全员（保管员、押运员）作业证审批表。十二、爆破员作业证审批表.十三、“重庆市炸药库、雷管库防雷防静电装置安全性能检测报告表。十四、重庆市易燃易爆场所防雷防静电装置安全检测合格证十五、安全检查员证、爆破工操作证、其中十到十二的表格由公安局提供,十三、十四由气象局提供。
