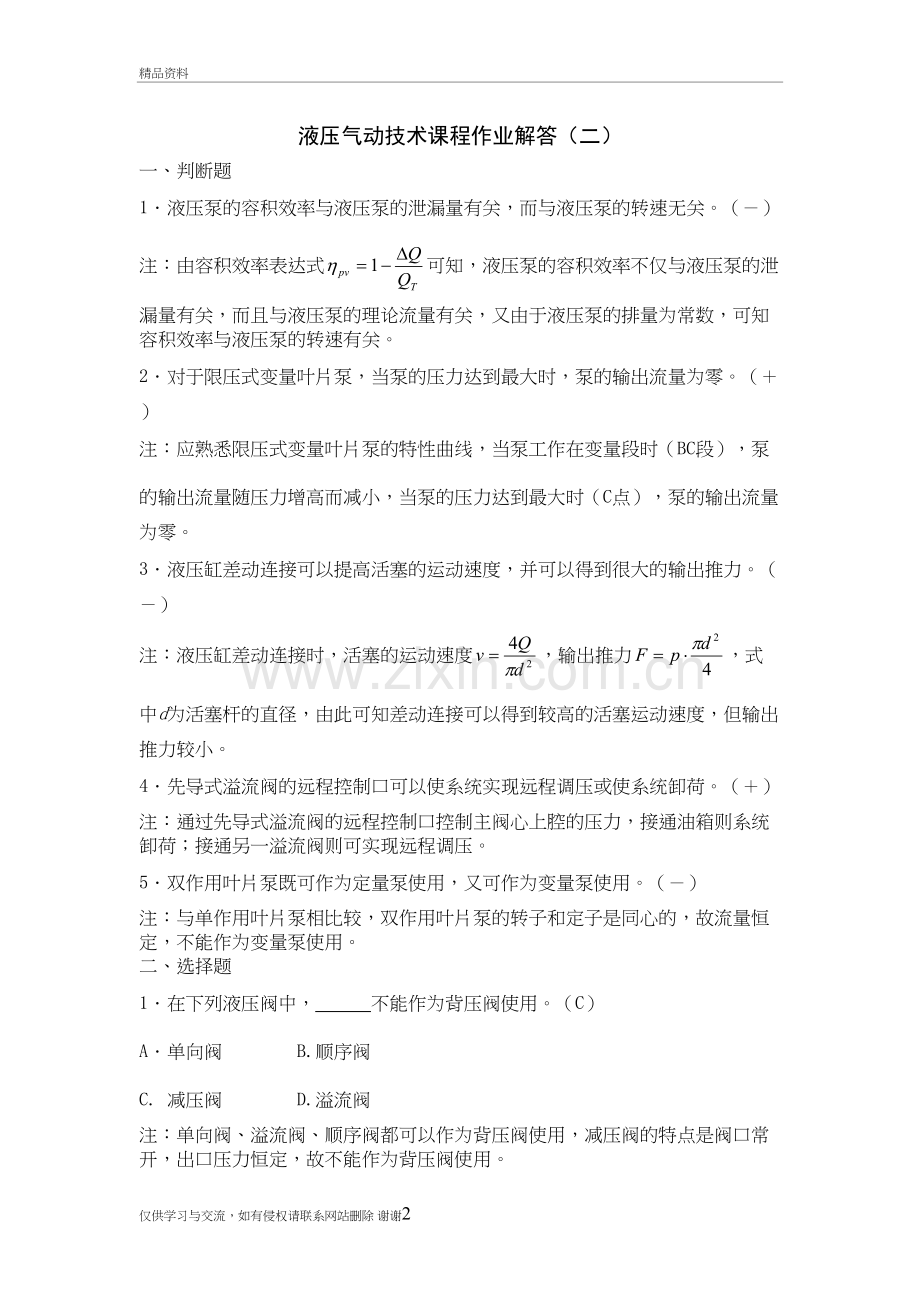

液压气动作业答案2精品资料液压气动技术课程作业解答（二）一、判断题1液压泵的容积效率与液压泵的泄漏量有关，而与液压泵的转速无关。（）注：由容积效率表达式可知，液压泵的容积效率不仅与液压泵的泄漏量有关，而且与液压泵的理论流量有关，又由于液压泵的排量为常数，可知容积效率与液压泵的转速有关。2对于限压式变量叶片泵，当泵的压力达到最大时，泵的输出流量为零。（）注：应熟悉限压式变量叶片泵的特性曲线，当泵工作在变量段时（BC段），泵的输出流量随压力增高而减小，当泵的压力达到最大时（C点），泵的输出流量为零。3液压缸差动连接可以提高活塞的运动速度，并可以得到很大的输出推力。（）注：液压缸差动连接时，活塞的运动速度，输出推力，式中d为活塞杆的直径，由此可知差动连接可以得到较高的活塞运动速度，但输出推力较小。4先导式溢流阀的远程控制口可以使系统实现远程调压或使系统卸荷。（）注：通过先导式溢流阀的远程控制口控制主阀心上腔的压力，接通油箱则系统卸荷；接通另一溢流阀则可实现远程调压。5双作用叶片泵既可作为定量泵使用，又可作为变量泵使用。（）注：与单作用叶片泵相比较，双作用叶片泵的转子和定子是同心的，故流量恒定，不能作为变量泵使用。二、选择题1在下列液压阀中， 不能作为背压阀使用。（C）A单向阀 B.顺序阀C. 减压阀 D.溢流阀注：单向阀、溢流阀、顺序阀都可以作为背压阀使用，减压阀的特点是阀口常开，出口压力恒定，故不能作为背压阀使用。2若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通、回油封闭，则此阀的滑阀机能为 。（A）AP型 B. Y型CK型 D. C型注：应熟悉常用的三位换向阀的滑阀机能及特点。3以变量泵为油源时，在泵的出口并联溢流阀是为了起到 。（B）A溢流定压作用 B.过载保护作用C令油缸稳定运动的作用 D.控制油路通断的作用注：以变量泵为油源时，调速阀不仅能调节液压缸的运动速度，而且使液压泵的输出流量得到控制，系统没有溢流。因此在泵的出口并联溢流阀是为了起到过载保护作用。4与节流阀相比较，调速阀的显著特点是 。（C）A调节范围大 B.结构简单，成本低C流量稳定性好 D.最小压差的限制较小注：与节流阀相比较，调速阀的显著特点是通过的流量不会受到负载变动的影响，流量稳定不变。5在液压系统中，减压阀能够 。（D）A用于控制油路的通断 B.使油缸运动平稳C保持进油口压力稳定 D.保持出油口压力稳定注：减压阀在出口压力发生变化时，可通过主阀心的移动改变减压口开度大小，自动保持调定的出口压力稳定。三、计算题1叶片泵转速n1500r/min，输出压力6.3MPa时输出流量为53L/min，测得泵轴消耗功率为7kW，当泵空载时，输出流量为56L/min，求该泵的容积效率和总效率。解：叶片泵空载时可认为无泄漏，空载时的输出流量即为理论流量实际流量 容积效率 液压泵的输出功率 总效率 2液压马达排量qM250mL/r，入口压力为9.8MPa，出口压力为0.49MPa，其总效率0.9，容积效率MV0.92，当输入流量为22L/min时，试求：（1）马达的输出转矩；（2）马达的输出转速。解：（1）求输出转矩理论转矩 机械效率 输出转矩 （2）求输出转速理论流量 由 3如图所示液压泵驱动两个液压缸串联工作。已知两缸结构尺寸相同，缸筒内径D90mm,活塞杆直径d60mm，负载力F1F210000N，液压泵输出流量Q25L/min，不计损失，求泵的输出压力及两液压缸的运动速度。解：活塞面积 列出两液压缸的力平衡方程（1）、（2） （1） （2）两式联立求解 又已知F1F2 液压缸活塞的运动速度4如图所示，液压泵驱动两个并联液压缸。已知活塞A重10000N，活塞B重5000N，两活塞面积均为100cm2。若输出流量为Q5L/min，试求两液压缸的动作压力及运动速度。解：并联液压缸，因FAFB，故B缸先动作，B缸行程结束后A缸开始动作。对于B缸 对于A缸 5图示回路中已知液压缸两腔面积A1100cm2，A250cm2，调速阀最小压差pp20.5MPa，当负载由0变到30000N时，活塞向右运动速度稳定不变，试求：（1）溢流阀的调定压力pY；（2）当F0时，泵的出口压力pp、回油腔压力p2。 解：（1）列出液压缸的力平衡方程 溢流阀的调定压力 （2）泵的出口压力由溢流阀调定 列出液压缸的力平衡方程 6图示的液压回路中，已知液压缸的面积A1A3100cm2，A2A450cm2，负载F114000N，F24250N，顺序阀的开启压力pK0.15MPa，节流阀上的压降pr0.2MPa，试求：（1）A、B、C各点的压力；（2）若液压缸速度v13.5cm/s，v24cm/s，求各液压缸的输入流量。解：（1）计算A、B、C各点压力列出缸1的力平衡方程，进油压力即为C点压力pC，回油压力为零，故有 列出缸2的力平衡方程，进油压力即为B点压力pB，回油压力为单向阀的开启压力 （2）计算输入流量 仅供学习与交流，如有侵权请联系网站删除 谢谢7
