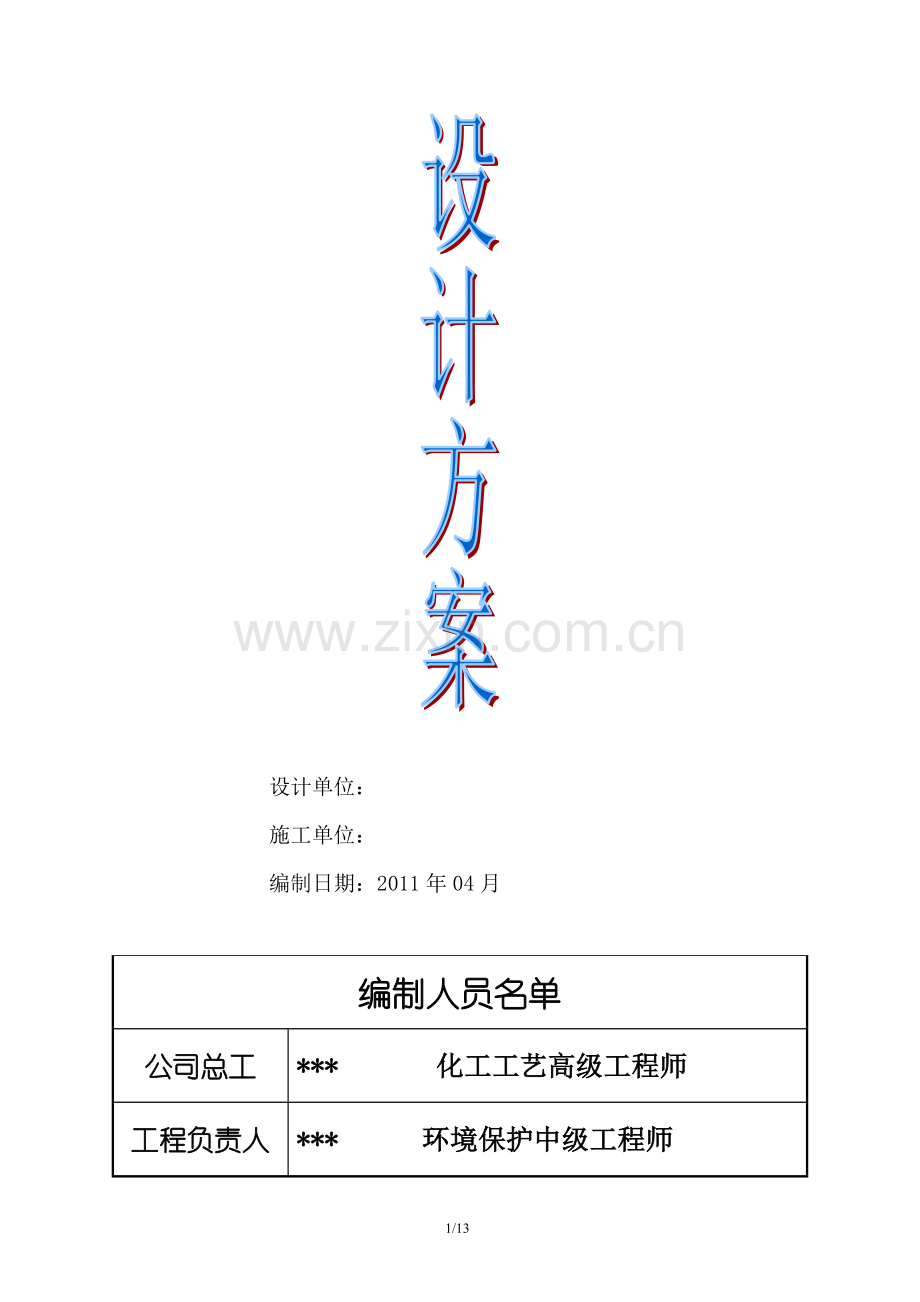

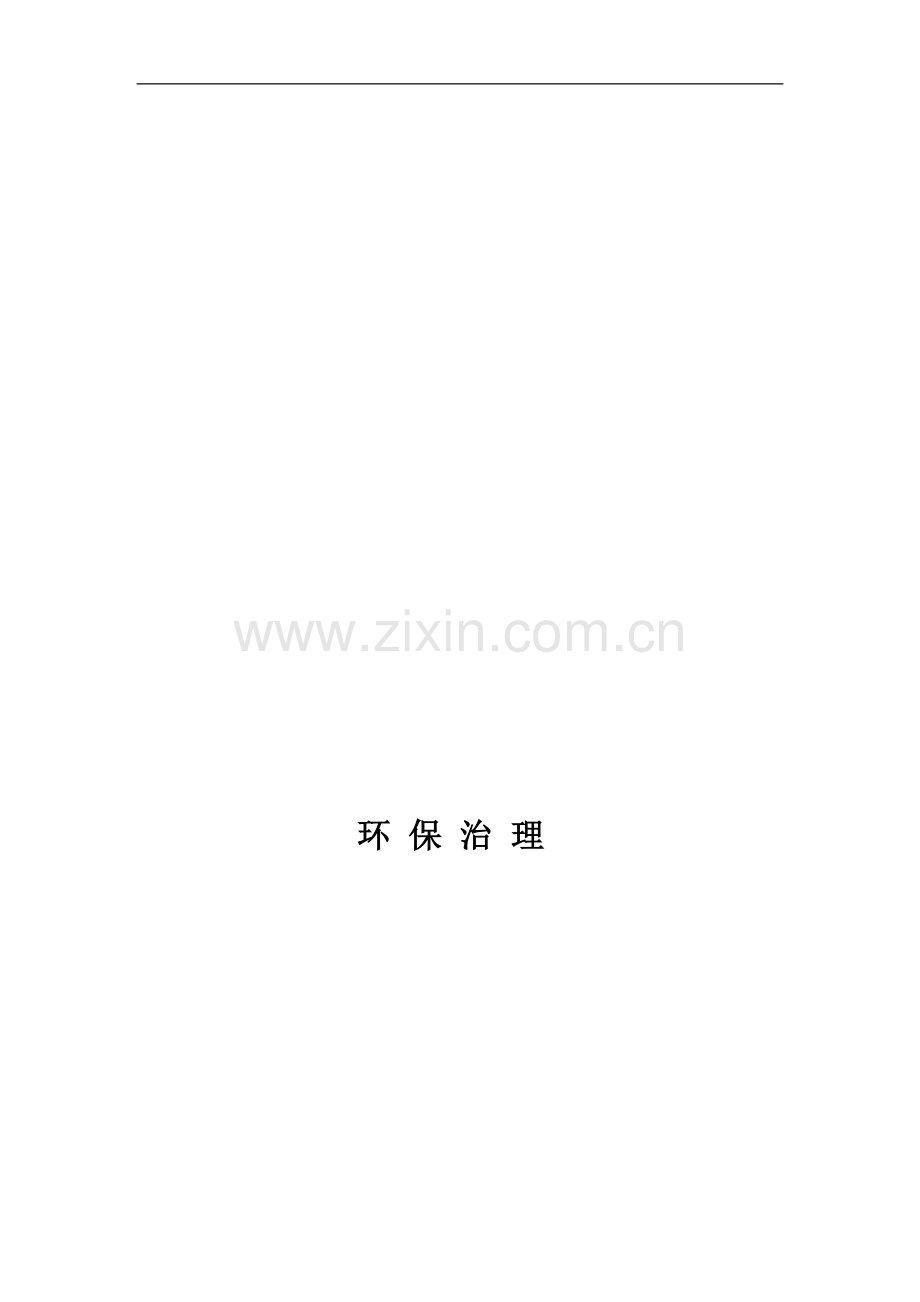

环 保 治 理

设计单位：
施工单位：
编制日期：2011年04月

编制人员名单
公司总工
*** 化工工艺高级工程师
工程负责人
*** 环境保护中级工程师
工艺设计
*** 环保中级工程师
电气设计
*** 化纤机械中级工程师
结构设计
*** 环保中级工程师
自控设计
*** 化纤机械中级工程师
概（预）算
*** 环保中级工程师
绘 图
*** 环境保护工程助理工程师
校 核
*** 环境保护中级工程师
审 核
*** 化工工艺高级工程师
日 期
2011-04

第一章、厨房油烟治理工程
一、工程概述：
兹有贵公司厨房有1个中型炉头，其中炉头在工作过程当中会产生油烟，该油烟含有大量的烟尘、油和碳氧化合物等。这些烟尘、油和碳氧化合物等如不处理将给周围环境带来严重的不良影响。由于贵公司十分重视环保，特委托我司对其进行治理，现我司针对其特有性质，对其进行综合治理。现将治理方案及投资概算呈报如下：
二、设计依据原则：
1、设计依据
1）《中华人民共和国大气污染防治法》
2）《环境空气质量标准》（GB3095-1996）
3）《大气污染物综合排放标准》（GB16297-1996）
4）《广东省大气污染物排放极值标准》（DB4427-2001）
5）《饮食业油烟排放标准》（GB18483-2001）
6）厂家提供和现场了解的资料
2、设计原则
1）工艺方面：
选择适宜的工艺流程，要求处理技术先进。
2）布局方面：
根据贵公司的现有布局，切合实际，做到合理布局，达到功能分区明确，布置紧凑美观。
3）运行管理方面：
选择合理的工艺路线和高效节能价平的设备，要求处理设施运行可靠，维护管理方便，尽量实现自控运行，减少运行费用和管理人员
3、设计范围
油烟净化装置、风管、及其电器等附属物件。
4、设计目标：
达到《饮食业油烟排放标准》（GB18483-2001）：
小于等于最高允许排放浓度：2.0mg/m3，去除率大于等于75%
三、现状：
贵公司现状为油烟未经处理直接由烟管排放，根据油烟的特点和位置，在楼顶设计一套油烟净化设备系统对其治理。
四、设计油烟处理工艺流程：
a) 油烟处理工艺流程图
油烟 油烟罩 风机 烟管 油烟净化器 达标排放
b) 油烟处理工艺流程说明
油烟在风机动力和自身的热力作用下经风管进入油烟净化器，油烟在高频静电油烟净化器中得到净化，净化后洁净的气体达标排放。
五、主要设备及设计参数：
1、设计风量及烟管
现有排风量2000m3/h/炉.
风管已接至楼顶。
2、油烟净化器
型号：JJB-100B
风量：2000 m3/h
外形尺寸：950×1240×1200mm（具体数据与实物为准）
电压：220V
数量：1台
六、电气设计
本废气处理系统采用380/220V电源
七、、运行费用估算
1.人工费：无须专业人员，只须一名兼职人员。
2.电费：
装机容量约为0.5kw/h，按0.8元kw/h计算，即电费为：
每小时=0.5kw/h×0.8元kw/h=0.4元
八、施工日期
组织协调………………………………1天
设备采购………………………………1天
设备安装………………………………2天
总计……………………………………4天

九、工程概算：
序号
名称
规格
单位
单价
数量
金额
1
油烟净化器

台

1

2
风管
450×450 mm
m

3

3
弯头
90度
个

1

4
挡雨弯头

个

1

5
软接

个

1

6
电控系统

个

1

7
运输费

项

1

8
支架

批

1

9
小计

安装费用

工程投资预算共计￥：.00元整（不含税）

第二章 喷漆有机废气治理工程
一、项目概况
兹有贵公司在生产喷漆过程中对出现污染物以苯、甲苯、二甲苯和氯乙烯单体等气态污染物，生产废气经初步处理后直接排放，给周围环境带来较大的空气污染，同时严重影响到周围群众的身体健康。根据《建设项目环境保护管理条例》中“三同时”原则，建设项目的环保治理设施与生产设施同时设计、同时施工、同时运行的相关要求，必须对生产过程产生的污染加以治理。根据生产工艺的相关内容，结合同类废气处理的实践经验，我公司对废气处理进行方案设计。
二、设计依据与原则
１、设计依据
（1） 甲方提供的原材料性质及废气浓度；
（2） 广东省地方标准《大气污染物排放限值》DB44/27-2001；
（3） 《大气污染物综合排放标准》GB16297-1996；
（4） 《通风与空调工程施工及验收规范》GBJ243-82；
（5） 《工业管道工程施工及验收规范》GBJ235-82；
（6） 厂方提供的建设项目环境影响评价报告表及相关资料。
2、设计原则
(1)、工艺可靠、灵活、卫生、节能、综合运行成本低，操作管理方便、节省投资且能保证长期稳定运行的原则。
(2)、电气设备尽可能采用半自动化控制、最大限度减轻工人劳动强度。
（3）、确保达标排放、不产生二次污染。
3、设计范围
1、 工艺流程的选择和设计；
2、 非标准设备的制造与标准设备的选型；
3、 工程设备的安装、调试；
4、 电气的设计与施工安装。
4、设计目标
在不影响现有加工工艺的基础上，注塑所产生的有机废气经治理后，达到广东省地方标准《大气污染物排放限值》（DB44/27-2001）第二时段的一级排放标准。
苯： ≤12mg/m3 ；
甲苯： ≤40mg/m3 ；
二甲苯： ≤70mg/m3 ；
5、项目现状
厂方共有一套二工位喷漆水帘柜，风管已接至楼顶。
三、废气的风量与污染物浓度
1、废气产生量：
根据厂方提供的资料以及现场了解可知，本项目中共有2条废气排放管。依据相关数据及厂房提供数据,设计风量估算为10000m3/h/条：
2、有机污染物排放量：
由于喷漆工作特点是不连续性和冲击性，所以其有机废气的浓度难以准确统计，根据厂家的提供的数据及相关类似厂家的数据，我们初步确定废气中污染物浓度大致为：
苯： ≤45mg/m3 ；
甲苯： ≤90mg/m3 ；
二甲苯： ≤135mg/m3 ；
四、治理工艺及流程框图
１、处理工艺的选定
喷漆废气的主要污染物是喷涂产品时产生的 “三苯”废气，苯乙烯等气态污染物，处理有机气体的方法主要有：
1.废气预热焚烧法
将排放的气体集中预热后在特定的锅炉内催化燃烧。这种方法处理较彻底，但由于投资多，占地大且无法回收，目前国内尚无厂家使用。
2.旋风除雾法
根据旋风除尘器原理，使含增塑剂的雾气在旋风除尘器中沿筒壁强烈旋转，逐渐沿筒壁螺旋运动下降，强烈旋转所产生的离心力把油雾状的增塑剂抛向筒体内壁面。集积在壁面的油雾相互粘连并不断冷却形成油滴，在重力作用下逐渐降至除尘器底部，定期排放。
这种处理方法在我国北方寒冷地区使用效果较好，净化效率可达75%以上。南方气温较高，特别在夏季，增塑剂烟雾温度无法迅速自然冷却，仍以气溶胶形式存在，难以形成油滴，使得效率不高。
3.活性炭吸附法
将收集的有机废气通过风机引入活性炭吸附装置中，由于活性炭是一种很细小的炭粒,有很大的表面积,而且炭粒中还有更细小的孔----毛细管.这种毛细管具有很强的吸附能力,由于炭粒的表面积很大,所以能与气体(杂质)充分接触,当这些气体(杂质)碰到毛细管就被吸附,起净化作用。活性炭能有效吸附氯代烃、有机磷和氨基甲酸酯类杀虫剂，还能吸附苯醚、正硝基氯苯、萘、乙烯、二甲苯酚、苯粉、DDT、艾氏剂、烷基苯磺酸及许多酯类和芳烃化合物。
综合考虑各因素，采取活性炭吸附；活性炭吸附饱和后进行再生。
2、工艺流程图
（1）工艺流程图见下图
喷漆有机废气→水帘柜→风机→活性炭吸附塔→达标排放
3、工艺说明
本项目中的有机废气经引风机作用进入活性碳吸附塔，活性炭是一种主要由含碳材料制成的外观呈黑色，内部孔隙结构发达、比表面积大、吸附能力强的一类微晶质碳素材料。活性炭材料中有大量肉眼看不见的微孔，1克活性炭材料中微孔，将其展开后表面积可高达800～1500平方米，使活性炭拥有了优良的吸附性能。由于分子之间拥有相互吸引的作用力，当一个分子被活性炭内孔捕捉进入到活性炭内孔隙中后，由于分子之间相互吸引的原因，会导致更多的分子不断被吸引，直到添满活性炭内孔隙为止。有机气体经过活性碳床时被活性炭吸附，干净气体由排气筒外排，从而达到废气的净化。
五、设计参数
废气经过风管收集系统，进入活性碳吸附床进行吸附处理，在处理效果可行的情况下，满足废气处理的需要，设计二套活性炭吸附装置，每五台拉粒机共用一套活性炭吸附装置，处理能力为10000m3/h。活性炭再生装置由厂家根据本市的环保政策及厂方投资金额来决定是否装配。
5.1、处理能力为10000m3/h
1、进气管的管径
风管管径：
风量:10000m3/h
取风速v=10m/s
主风管管径d=0.508m，取0.5m
主风管尺寸为：500×500mm
2、活性炭吸附装置
颗粒状活性炭是木或煤等经过炭化和活化制造而成的，在水处理和大气污染治理中被广泛利用，而且相对于其他活性炭来说，这种活性炭相对价格较便宜，处理效果较好。本项目选用活性炭，（广州市鸿生活性炭化工有限公司提供数据）
碘吸附值900mg/g 吸附率 η≥30％
装填密度 600g/L 比表面积≥ 1000 m2/g
2）、活性炭饱和期确定
活性炭饱和期限定为60天，每天工作8小时，则每周期共工作60×8=420小时。
3）活性炭吸附塔所需活性炭质量的确定：
“有机废气”平均去除浓度270mg/m3，风量10000m3/h，每小时通过塔的“有机废气”量：（270×10-6kg/m3）×10000=2.7kg/h
一个周期内吸收污染物量 m=2.7×420＝1134kg
所需活性炭量 n＝1134/0.3＝3780kg
活性炭体积 V1＝3780/600＝6.3m3
4）吸附装置尺寸的确定
为方便更换活性炭，吸附装置采用卧式固定吸附塔，活性炭吸附装置尺寸为L2.0×W2.0×H3.5m，炭层厚100㎜，垂直于气流方向分布，分3层，单层尺寸为：L2000×W2000×D150㎜因此实际使用活性炭体积为
2.0m ×2.0m ×0.15×3= 1.8m3
重量为：
1.8m3×0.6 T/ m3 =1.08T
4、增压离心通风机
所选引风机参数如下：
型号：4-72-6C 功率：7.5kw
流量：4500-6500m3/h 全压：1116～1760Pa
数量：2台

六、运行费用估算
装机容量：处理风量12000m3/h活性炭吸附装置配7.5kw离心风机
总装机：15.0kw 电费按0.8元/度计
总运行费用为：15.0×0.8=12.0元/kw/小时

七、工程概算
序号
名称
型号规格
单位
数量
单价
金额
备注
1
活性炭吸附装置
2000*2000*3500
座
1

1.5㎜A3板
2
手动止回阀

套
2

镀锌板
3
活性炭
D20×40
T
1.1

4
配套材料

批
1

5
风管
500×500㎜
米
5

0.6㎜锌皮
7
风管弯头
500×500㎜
个
2

0.6㎜锌皮
9
运输吊装费

项
1

10
小计

11
安装费用
10项×10%

工程投资预算共计：￥元整（不含税）
另附：
1、根据环保部门的有关精神，使用活性炭吸附装置来去除有机废气，应该配备一套活性炭再生装置来再生活性炭。但是活性炭再生装置价格相对来说比较贵，一次性投资较大，如需装配，可另议。
2、由于风管尺寸未定，本方案暂不报价；
3、如施工期间增加本报价未含费用，需酌情商议；
4、本报价主体采用市场价格波动较大，本报价20天有效。
八、工期安排
1．方案设计： 2个工作日
2．施工计划及组织： 1个工作日
3．设备制作安装： 10个工作日
4．系统调试： 2个工作日
共计：15个工作日
第三章、售后服务
售后服务宗旨
“服务第一、客户至上，以科技为先导，以信誉求发展”。
1、 保质
风机修保半年，主体设备保修一年，在保修期内，对确实出现工程质量的设备材料进行无条件维修或更换。
2、 维修
对设备运行发生的故障及客户提出的技术问题在24小时内答复，48小时到现场处理；对所承接的工程进行终生技术服务。
3、 调试：
工程完工我公司负责系统运行调试，使系统正常运行。
4、 培训：
