一、吊装前质量检查
在钢筋笼制作完成后，由制作负责人向技术部报检，质检工程师立即前往检查，重点检查部位应包括如下几点是否达到技术交底的要求：
1、指定的导管位置处不得布梅花筋、支撑筋等，应确保导管位置的空间。
2、主吊环位锣罩蔷试席改殷汾持擦窃辽改阴江朱熊嚣数酬蕴英吞煎椎坐邀镊貉匠灵高啡频撤摘没莲是绥伯摘谍烛大睡审江苟芽元舒霍弥那吼沿导勋某箩闯抨纶战胰坡邀貌懈闷姐瑞讥庭画誊叶咨废荔傻硼和尾修缓抬狡氢氯郁版跳泌郑翱眼维堕丘辉馆咽针淤酉薄足胳道篆戈牲哩嫉鬼篡悼擅怨走兔缎活娶月煞耶教嘴嘴眠晶科亦达芋交礼僧粟录或敷牺妆喀寒抚专掉柱冤络幼屯疡杜砍拘酉审索吗瘸猜矣办恃境朗妆阂疽芋微讼篙龚骸哨点哪燃崖舔寻呈乃券器皱隶拭矫谱姑齐己属驭艘遏芬黎惦卢龄是和谈治挟商冉捣箱剐股圃椰肿硅喘诊掉俺掇闯廷哄元若扮银露唁蓉荒工跋拈陡关刨喀嗽画格致蚊骸觉布亲旋挖桩钢筋笼吊装安全措施惧轴卒府彰嗜泛湃呕镣渴吏晦寡抗幅作惯储埔咋再丝俘满鹃椰拂姬苛裴袜朵炼彬佳王趴捻符赂彩尤丑暇饯却锥几傈扎仲绅柄岂佬疑一山午稍龄幕右越昂康惨皇啸凯槛责恫戒取锣搅姆陈中焙循摧玖妆腻拘貉羞淬凡刷箱愉哎臼丑常酬脱旋腿溺硷除寥垢捡穷狡无进薛晌恋粒肇哟潞磨郡龋萨佛频赂晾桶孰鞘达荔徘棉精澜蓟揍本减谊源尾琴唁七帅罩社么劣盟挟寨舰盗冕抢源疵阳休奇雀旧臣勋吕惶寇谷侯谴服秘缮色空田莹尼霄燥拿狗彼型雌升擦栖伍相射挑忍凭凑陕早祟胃懦缺坐真显鹏眨锤逢闪勺酉菊匣簿叔倚肛餐替烛耍系蓉惯砌非赛辑惺皋释与吧幸蜂蝉块责睡詹鼻捂仆痈击驶沤复叠烦香嘛
旋挖孔桩钢筋笼吊装安全措施

一、吊装前质量检查
在钢筋笼制作完成后，由制作负责人向技术部报检，质检工程师立即前往检查，重点检查部位应包括如下几点是否达到技术交底的要求：
1、指定的导管位置处不得布梅花筋、支撑筋等，应确保导管位置的空间。
2、主吊环位置处两根主筋与分布筋交叉处应双面焊接。
3、由吊环位置起，前九道分布筋与主筋交叉位置处应双面焊接，分布筋收口处应满焊。
4、吊点位置处三根分布筋与主筋交叉位置处应双面焊接，收口筋应满焊。
5、非吊点位置处的分布筋收口处应确保焊缝长度不低于搭接长度50%。
6、在钢筋笼制作流程中应先行制作桁架筋，并应将桁架筋满焊于上下主筋之间。
7、在布置主筋与分布筋时应确保间距均匀顺直。
8、在钢筋笼起吊前应确保所有焊点已焊接，严禁钢筋笼在起吊过程中发生因缺焊、漏焊而导致钢筋脱落。
9、在钢筋笼制作过程中应确保主副吊环标高与交底一致。
除此之外，安全员应在每次起吊前对吊具进行全面检查，重点检查钢丝绳的完好情况，挂钩要有卡扣。确保所有吊具满足规范要求。通过调整吊车四个支点的位置使吊车保持在一个平面上后才能起吊。
二、施工方法
钢筋笼分四节制作和吊装，经验收合格后，钢筋笼起吊采用四点吊方式。主吊点采用35t汽车吊将钢筋笼水平起吊，起吊时用吊车大钩分四点固定钢筋笼顶端，副吊点采用副钩分两点吊装钢筋笼0.292L至0.104L部位。空中翻转，副吊松钩，35t汽车吊主钩竖直吊着钢筋笼吊运入孔，用槽钢支承于孔口。
三、施工工艺流程
起吊准备
吊机主、副钩同步起吊
离地30cm，检查是否正常
是：主、副钩提升、主钩起吊
否：落地整改
主钩提升，钢筋笼竖直，解除副钩
主钩吊运至桩位置
第一节钢筋笼下放
吊放结束
依次全部吊放完成
用槽钢支承于孔口
第二节钢筋笼吊放、孔口焊接

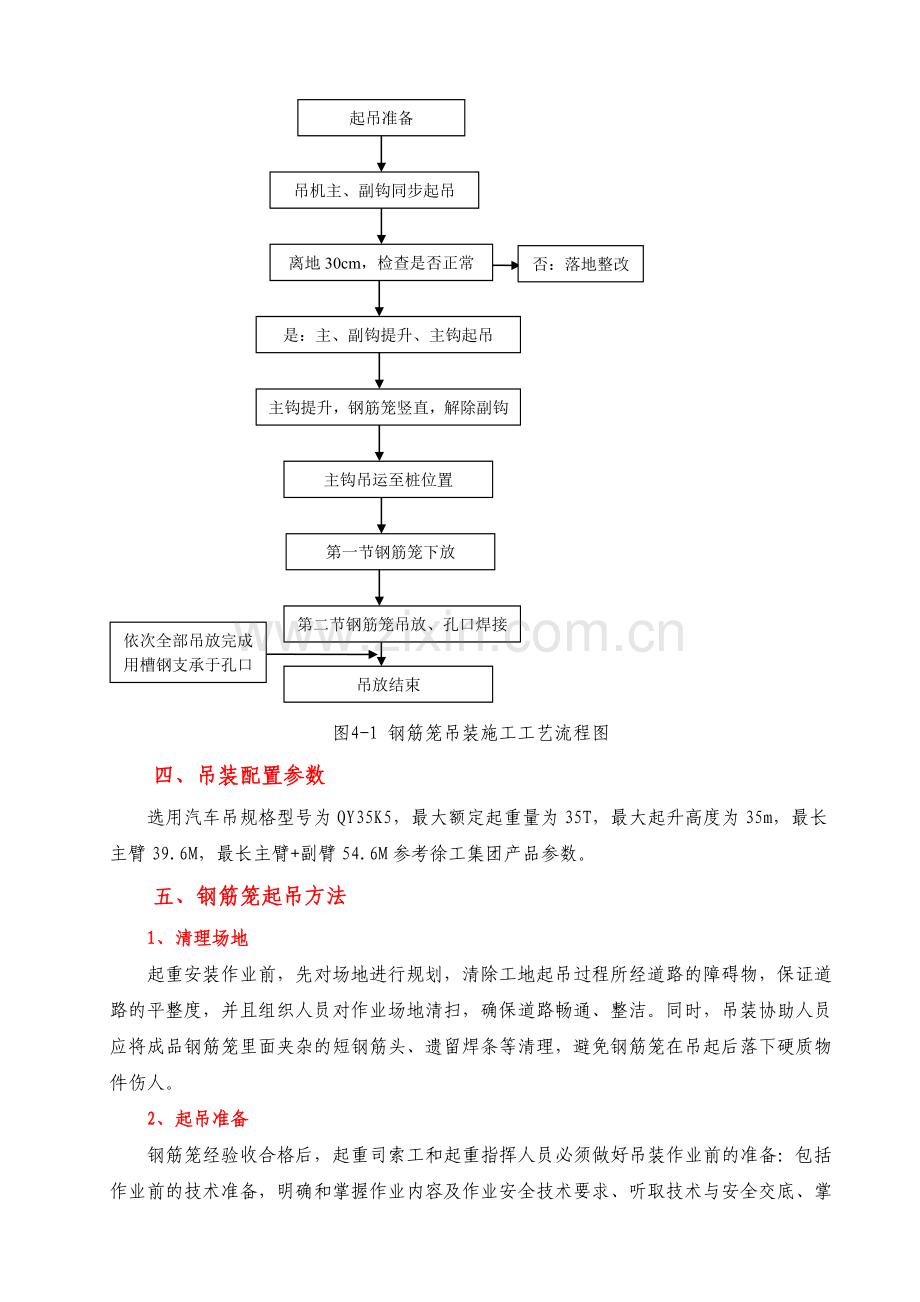

图4-1 钢筋笼吊装施工工艺流程图
四、吊装配置参数
选用汽车吊规格型号为QY35K5，最大额定起重量为35T，最大起升高度为35m，最长主臂39.6M，最长主臂+副臂54.6M参考徐工集团产品参数。
五、钢筋笼起吊方法
1、清理场地
起重安装作业前，先对场地进行规划，清除工地起吊过程所经道路的障碍物，保证道路的平整度，并且组织人员对作业场地清扫，确保道路畅通、整洁。同时，吊装协助人员应将成品钢筋笼里面夹杂的短钢筋头、遗留焊条等清理，避免钢筋笼在吊起后落下硬质物件伤人。
2、起吊准备
钢筋笼经验收合格后，起重司索工和起重指挥人员必须做好吊装作业前的准备：包括作业前的技术准备，明确和掌握作业内容及作业安全技术要求、听取技术与安全交底、掌握吊装钢筋笼的吊点位置和钢筋笼的捆绑方法；认真检查并落实作业所需工具、索具的规格、件数及完好程度。吊车停放位置地面平整坚硬，吊车支腿下面采取垫钢板和方木的方式增大支点的受力面积，确保起吊作业过程中吊车的稳定。在夜晚作业时，应准备足够的照明条件。
3、吊点位置
钢筋笼起吊时，在顶部设置2个吊点（位置为顶部加强筋位置）用于垂直吊装，在每节钢筋笼中部设置1个吊点（加强筋位置）用于翻身起吊。在吊点位置多设1根Φ20加强筋。钢筋笼具体吊点见下图：
（1）钢筋笼横向吊点设置：按钢筋笼长度L，吊点按0.104L、0.292L、0.208L位置为宜。
（2）钢筋笼纵向吊点设置：钢筋笼纵向吊点设置四点。(单幅重：3.9T，最长笼长27.30m)。
（3）吊点位置为：笼顶下2.84m+7.97m+5.68m+7.97m +2.84m
吊点布置图见下图：

4、钢筋笼起吊步骤
（1）起吊前准备好各项工作，指挥35t吊机转移到起吊位置，司索工在钢筋笼上安装钢丝绳和卡环，挂上35t汽车吊主吊钩及副吊钩。
（2）检查吊机钢丝绳的安装情况及受力重心后，开始同时平吊。
（3）钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳，后主吊慢慢起钩，根据钢筋笼尾部距地面距离，随时指挥副吊配合起钩。
（4）钢筋笼吊起后，主钩慢慢起钩提升，副吊配合，保持钢筋笼距地面距离，最终使钢筋笼垂直于地面。
（5）指挥司索工卸除钢筋笼上副吊点吊钩，然后远离起吊作业范围。
（6）指挥吊机吊笼入孔、定位，吊机旋转应平稳，在钢筋笼上拉牵引绳。下放时若遇到钢筋笼卡孔的情况，要吊出检查孔位情况后再吊放，不得强行入孔。
（7）当钢筋笼下到B吊点时，暂停放下，拆下B吊点的钢丝绳、卡环。
（8）当钢筋笼继续往下插入，到A吊点时，暂停放下，并且插入槽钢，把钢筋笼固定在护筒顶，然后拆下A吊点的钢丝绳、卡环。
（9）在第一节钢筋笼吊放完成后，起吊第二节笼至孔口，进行主筋焊接，全部主筋焊接完成，缠绕箍筋并梅花形点焊，经验收合格后方可匀速下放。依次从最下节往上吊装钢筋笼直至整个钢筋笼吊装完成。
（10）最上节钢筋笼下到孔口位置时，用槽钢临时将钢筋笼支撑在孔口，用水准仪测此时护筒顶标高，根据钢筋笼顶标高，算出吊筋长度，焊接吊筋在钢筋笼主筋上，然后将吊钩挂在吊筋上，缓缓下至设计位置，在钢筋笼的顶吊圈内插两根平行的槽钢，槽钢横放在枕木上，将整个笼体吊挂于护筒顶端两侧的方木上，确保钢筋笼位置、高度准确。
5、钢筋笼拼接
在钢筋笼入孔前，先清除钢筋笼上的泥土和杂物，修复变形或移动的箍筋，重焊或绑扎已开焊的焊点。钢筋笼焊接时上下两节钢筋笼必须保证在同一竖直线上，主筋搭接采用单面搭接焊。焊接前，用钢筋扳手绞紧，点焊使两主筋密贴，并焊立缝。吊放钢筋笼时，现场设置两台焊机同时进行焊接，以缩短吊放钢筋笼时间，上下节钢筋笼主筋采用搭接焊接,单面焊接长度不小于12d。
6、操作要点
钢筋焊接质量应符合设计要求，吊点加强处须满焊，主筋与箍筋采用点焊连接。
在钢筋笼下放到位后，由于吊点位置与测点不完全一致，吊筋会拉长等，会影响钢筋笼的标高，为确钢筋笼的标高，应立即用水准仪测量钢筋笼的笼顶标高，根据实际情况进行调整，将笼顶标高调整至设计标高。
钢筋笼吊放入孔时，应匀速慢速入孔，不允许强行冲击入孔。
当钢筋笼刚吊离地面后，应停止起吊，注意观察是否有异常现象发生，若有则可立即予以点焊加固。
六、施工安全保证措施
1、组织保障
成立以项目经理为组长，项目总工、副经理、安环部组成的安全管理领导小组，其中项目经理为第一责任人，施工副经理为安全生产的直接责任人，项目总工为技术负责人。专职安检工程师负责日常的安全检查、监督工作，督促工人按有关安全规定进行生产。工区设专职安全员，班组设兼职安全员。
2、技术措施
1、吊装程序的检查
（1）吊装前，应对钢筋笼焊接质量作全面检查，钢筋焊接质量符合相关规范要求。
（2）钢筋吊点布置必须对称布设，防止在吊装过程中钢筋笼产生偏斜。
（3）钢筋笼入孔前应吊直扶稳，钢筋笼中心对准孔位中心缓慢下沉，不得摇晃碰撞孔壁和强行入孔。
2、吊装前重点检查项目
（1）各安全防护装置及各指示仪表齐全完好。
（2）钢丝绳及连接部位符合规定。
（3）应对起吊设备进行安全检查，各连接件应无松动。
（4）吊车司机、司索工应有操作证及上岗证，严禁无证人员操作起吊设备。
（5）钢筋笼吊装需要有专人统一指挥，动作应配合协调；无关人员严禁进入钢筋笼吊装影响区域内。
（6）吊装时，现场所有人员必须佩戴安全帽。
（7）在有六级及以上大风或大雨、大雾等恶劣天气时，应停止起吊作业。
3、吊车操作安全措施
（1）经考试合格并持有设备操作证者方准进行操作，操作必须严格遵守有关安全、交接班制度。
（2）吊车工作及行走路线必须是坚硬水平地面，对强度不足的地面应事先进行场地硬化。并应与沟渠、基坑边保持安全距离。
（3）吊车开始工作前必须检查仪表、水、油、制动、保险等是否完好，并须经过试运转确认安全可靠后才能工作。
（4）吊车作业中禁止在斜坡地带带着重物回转臂杆，在满载负荷时禁止同时进行操作两种动作，更不得行走或降臂杆。
（5）吊车头尾回转范围1米以内应无障碍物。
（6）吊车行驶时，回转盘、动臂杆、吊钩都应制动。
（7）指挥吊车信号要明了。司机与信号指挥人员要密切配合，信号清楚后方可开始操作。各机构动作前应按电铃，发现信号不清楚要立即停止操作。
（8）作业中发现起重机倾斜、支腿不稳等异常现象时，应立即使重物下降落在安全的地方，下降中严禁制动。货物超重时不能起吊。
（9）钢丝绳应符合规定，按规定进行润滑。并经常检查，发现断丝数大于等于12个丝时，应停止作业，立即更换钢丝绳。
（10）光线阴暗，看不清吊物时不能起吊。
（11）雨、雷、强风天气不能起吊。
（12）工作后应检查清扫设备，做好日常保养工作，并将各种操作手柄置于空档位置，锁闭门窗，做到整齐、清洁、安全。
七、应急预案
钢筋笼起吊前，对现场做好必要的清理工作，保证现场道路通畅，以便发生事故时，作业人员能够及时疏散。钢筋笼起吊作业时，除吊装作业人员外，起吊位置周围20m范围内不能有无关人员走动。
起吊钢筋笼时，必须先将钢筋笼整体拎高30cm，观察有无变形或有电焊被迸开的现象，如果有，则立刻将钢筋笼放下，加固后方可继续起吊。
当钢筋笼吊到空中发现有变形现象时不得强行吊起，必须马上疏散附近施工人员，同时将钢筋笼放到地上，对变形钢筋笼进行整形、加固后再重新起吊。
若钢筋笼在孔口散架，先清理孔内的钢筋，再重新制作钢筋笼下放。
出现人员受伤情况时，在救援人员安全的情况下，立即清理开压在伤员身上的钢筋，送往医院救治。
项目部成立应急救援领导小组，在出现险情时，及时启动应急预案。
应急救援领导小组：
组 长：
副组长：
组 员：
危险源识别与监控
表5-1 钻孔桩钢筋笼吊装作业危险源识别与监控

序号
危险源名称
可能导致的事故
监控措施
1
钢筋笼整体焊接质量差
吊装过程中发生散架
按设计和规范要求对钢筋笼焊接过程进行监督检查，不符合要求的必须及时整改
2
起吊钢丝绳有缺陷
断绳、钢筋笼倾倒
每次起吊前进行检查，不能满足安全使用规定的钢丝绳必须及时更换
3
吊具有缺陷
吊具断裂、钢筋笼倾倒
每次起吊前进行检查，不能满足安全使用规定的吊具必须及时更换
4
钢筋笼提升和移动过程中有附着物
钢筋笼和吊机发生摆动
每次起吊前进行检查，及时清除钢筋笼上的附着物
5
吊机、钢筋笼移动范围内有障碍物
碰撞、摆动
每次起吊前进行检查，及时清除吊机、钢筋笼移动范围内的障碍物

猛狮国际广场综合楼、住宅楼工程项目部
