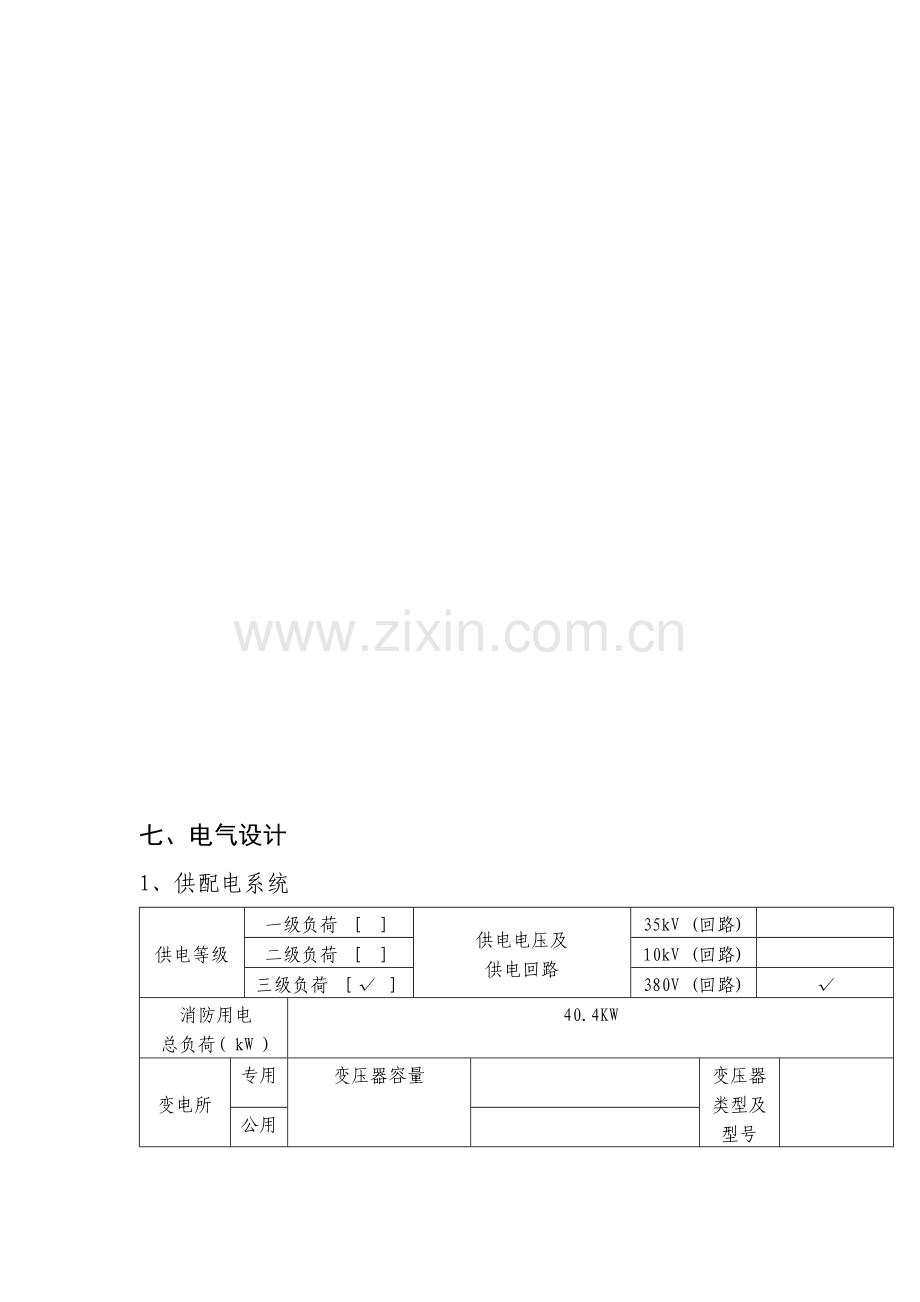

七、电气设计
1、供配电系统
供电等级
一级负荷 ［ ］
供电电压及
供电回路
35kV (回路)

二级负荷 ［ ］
10kV (回路)

三级负荷 ［√ ］
380V (回路)
√
消防用电
总负荷( kW )
40.4KW
变电所
专用
变压器容量

变压器
类型及 型号

公用

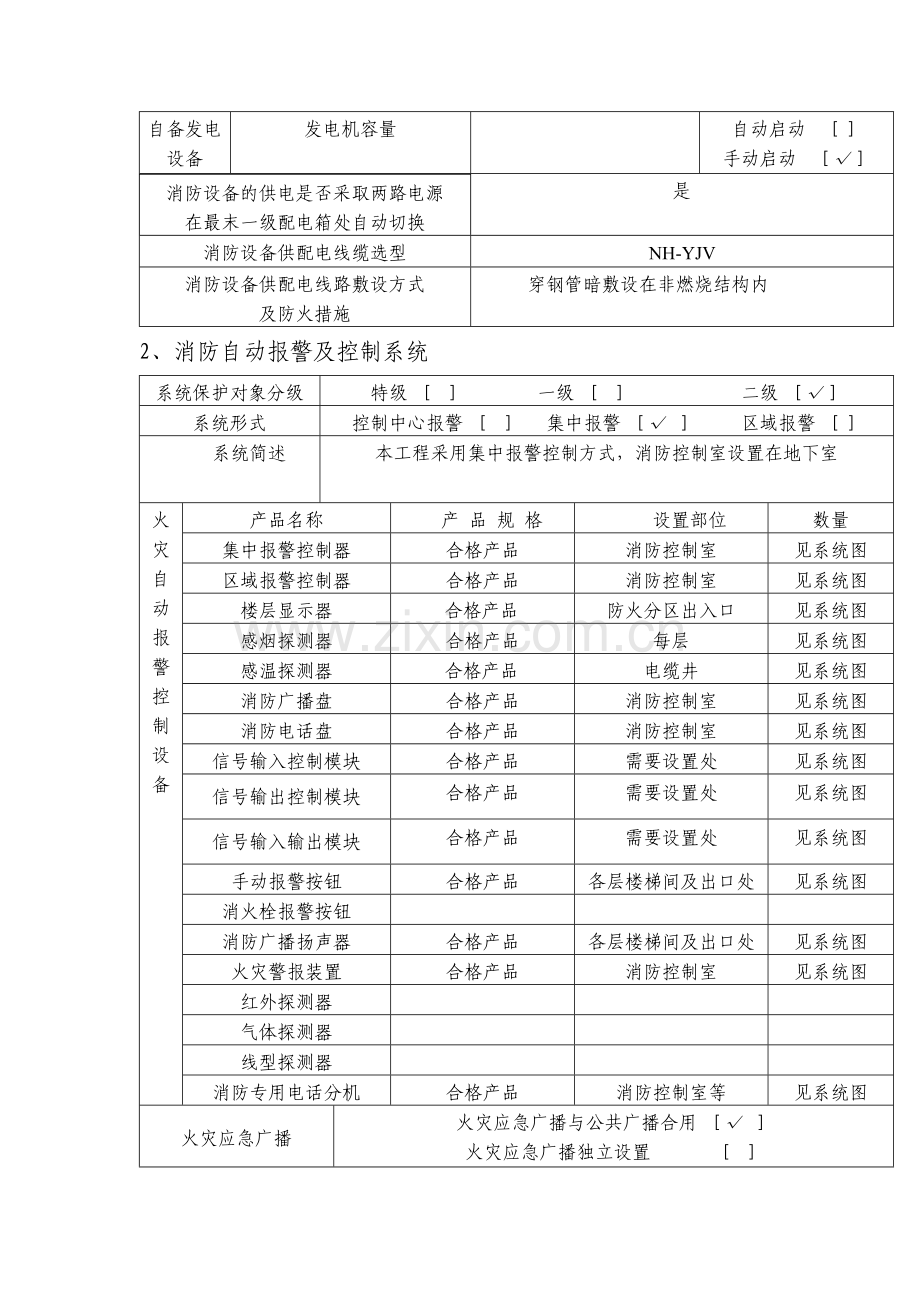

自备发电 设备
发电机容量

自动启动 ［］
手动启动 ［√］
消防设备的供电是否采取两路电源
在最末一级配电箱处自动切换
是
消防设备供配电线缆选型
NH-YJV
消防设备供配电线路敷设方式
及防火措施
穿钢管暗敷设在非燃烧结构内
2、消防自动报警及控制系统
系统保护对象分级
特级 ［ ］ 一级 ［ ］ 二级 ［√］
系统形式
控制中心报警 ［ ］ 集中报警 ［√ ］ 区域报警 ［］
系统简述

本工程采用集中报警控制方式，消防控制室设置在地下室
火灾自动报警控制设备
产品名称
产 品 规 格
设置部位
数量
集中报警控制器
合格产品
消防控制室
见系统图
区域报警控制器
合格产品
消防控制室
见系统图
楼层显示器
合格产品
防火分区出入口
见系统图
感烟探测器
合格产品
每层
见系统图
感温探测器
合格产品
电缆井
见系统图
消防广播盘
合格产品
消防控制室
见系统图
消防电话盘
合格产品
消防控制室
见系统图
信号输入控制模块
合格产品
需要设置处
见系统图
信号输出控制模块
合格产品
需要设置处
见系统图
信号输入输出模块
合格产品
需要设置处
见系统图
手动报警按钮
合格产品
各层楼梯间及出口处
见系统图
消火栓报警按钮

消防广播扬声器
合格产品
各层楼梯间及出口处
见系统图
火灾警报装置
合格产品
消防控制室
见系统图
红外探测器

气体探测器

线型探测器

消防专用电话分机
合格产品
消防控制室等
见系统图
火灾应急广播
火灾应急广播与公共广播合用 ［√ ］
火灾应急广播独立设置 ［ ］
火灾时需同时广播的范围内扬声器
最大容量总和 30 (W)

火灾警报装置
已设置 ［√ ］ 未设置 ［ ］
火灾时切断与消防无关的电源
自动 ［√ ］ 手动 ［ ］
消防设备配电和联动控制线路是否按防火分区组织

消防水泵、防排烟风机等控制设备当采用总线编码模块控制时，在消防控制室是否设置手动直接控制装置。

是否设置了漏电火灾报警系统

消防报警控制线路敷设方式及防火措施
穿钢管暗敷设在非燃烧结构内
消防控制室专用接地干线设置方式
40X4热镀锌扁铁与接地网连接

3、 火灾应急照明和疏散指示标志
应急电源设置形式
集中 ［√ ］ 分散 ［］
应急照明
设置部位
疏散楼梯及疏散走道
多功能室，消防控制室等

疏散指示
标志灯设
置部位
疏散楼梯及疏散走道墙上
安全出口处

走道疏散指示标志灯最大间距( m )
20米
