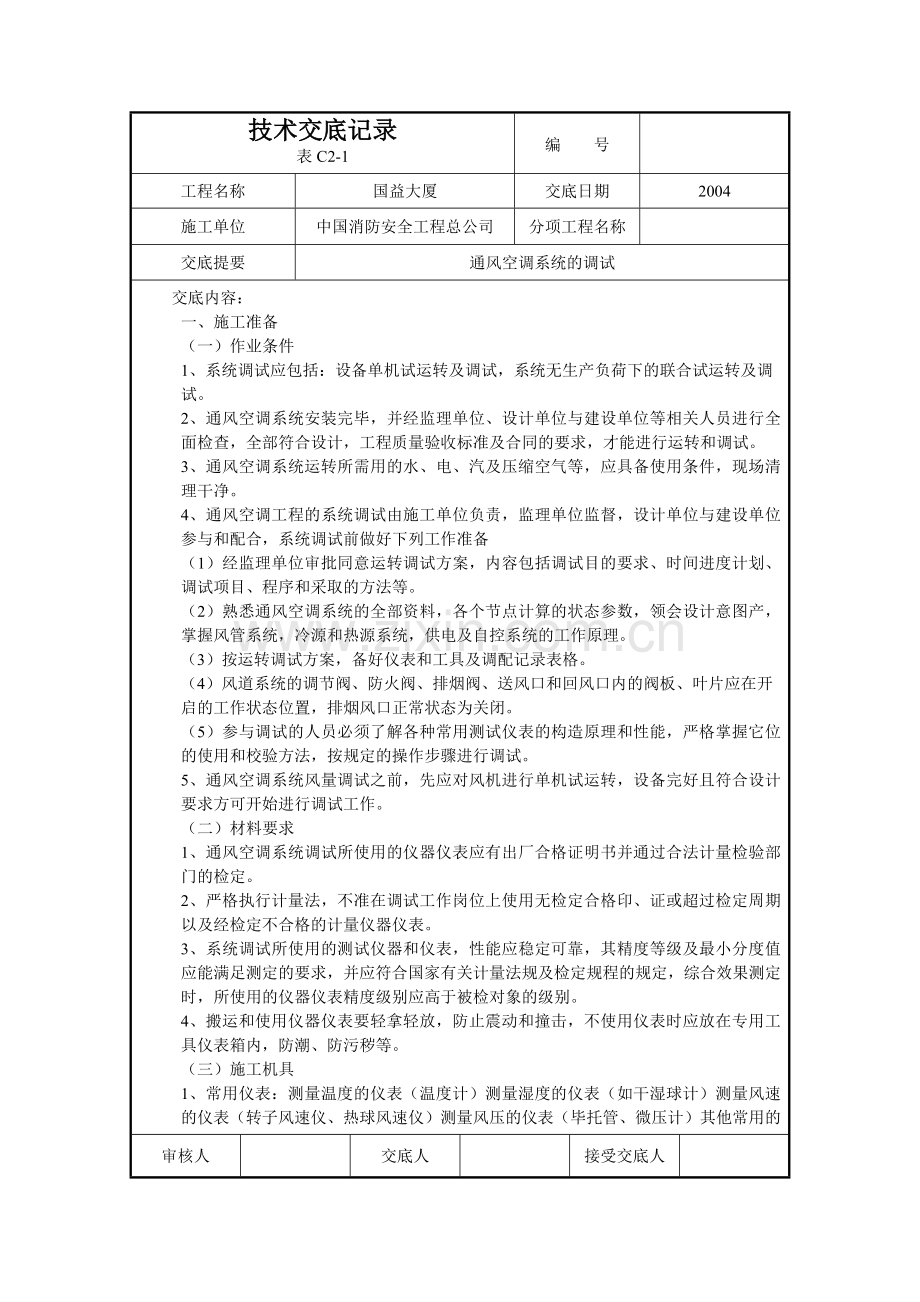

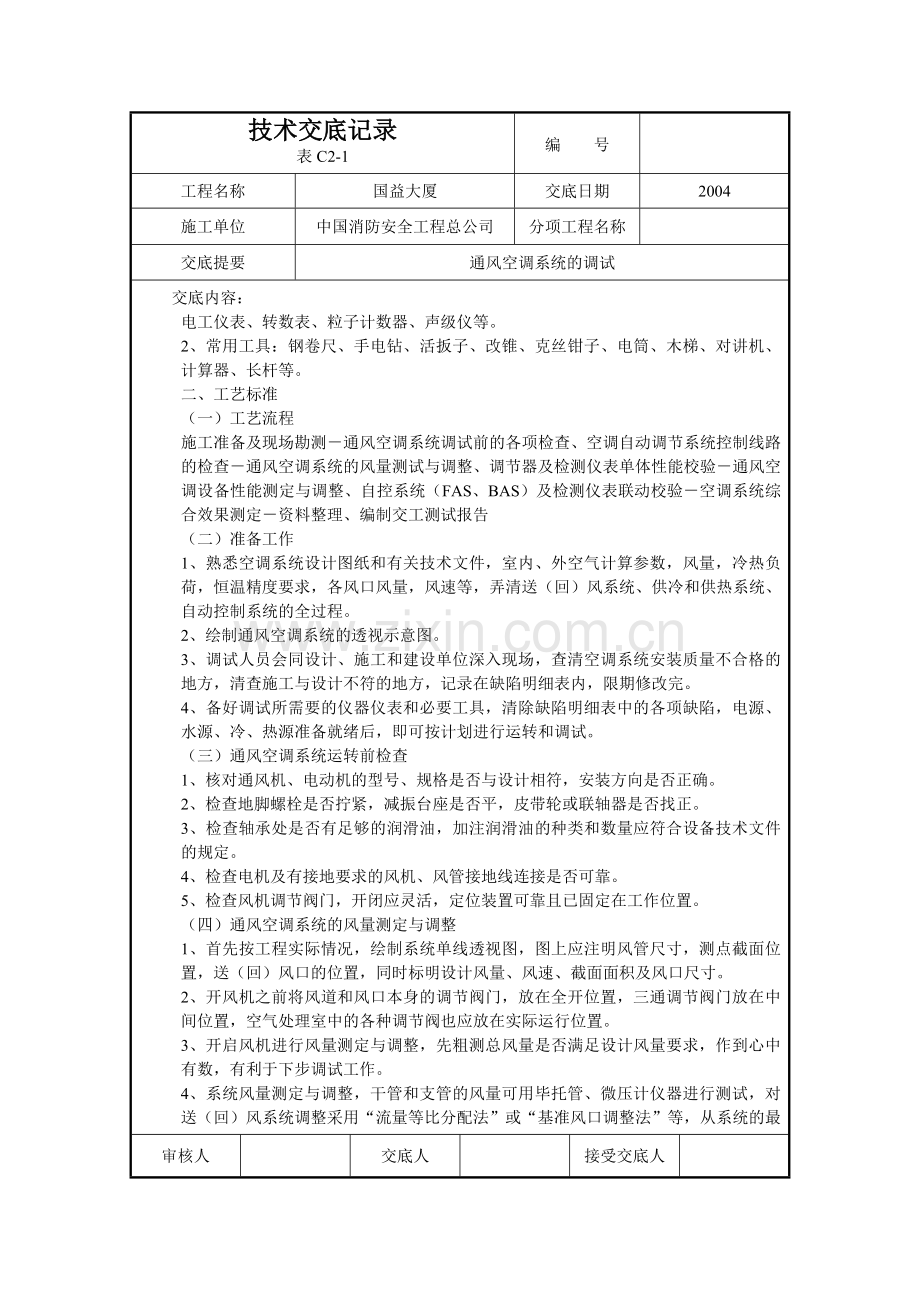

技术交底记录表C2-1编 号工程名称国益大厦交底日期2004施工单位中国消防安全工程总公司分项工程名称交底提要通风空调系统的调试交底内容：一、施工准备（一）作业条件1、系统调试应包括：设备单机试运转及调试，系统无生产负荷下的联合试运转及调试。2、通风空调系统安装完毕，并经监理单位、设计单位与建设单位等相关人员进行全面检查，全部符合设计，工程质量验收标准及合同的要求，才能进行运转和调试。3、通风空调系统运转所需用的水、电、汽及压缩空气等，应具备使用条件，现场清理干净。4、通风空调工程的系统调试由施工单位负责，监理单位监督，设计单位与建设单位参与和配合，系统调试前做好下列工作准备（1）经监理单位审批同意运转调试方案，内容包括调试目的要求、时间进度计划、调试项目、程序和采取的方法等。（2）熟悉通风空调系统的全部资料，各个节点计算的状态参数，领会设计意图产，掌握风管系统，冷源和热源系统，供电及自控系统的工作原理。（3）按运转调试方案，备好仪表和工具及调配记录表格。（4）风道系统的调节阀、防火阀、排烟阀、送风口和回风口内的阀板、叶片应在开启的工作状态位置，排烟风口正常状态为关闭。（5）参与调试的人员必须了解各种常用测试仪表的构造原理和性能，严格掌握它位的使用和校验方法，按规定的操作步骤进行调试。5、通风空调系统风量调试之前，先应对风机进行单机试运转，设备完好且符合设计要求方可开始进行调试工作。（二）材料要求1、通风空调系统调试所使用的仪器仪表应有出厂合格证明书并通过合法计量检验部门的检定。2、严格执行计量法，不准在调试工作岗位上使用无检定合格印、证或超过检定周期以及经检定不合格的计量仪器仪表。3、系统调试所使用的测试仪器和仪表，性能应稳定可靠，其精度等级及最小分度值应能满足测定的要求，并应符合国家有关计量法规及检定规程的规定，综合效果测定时，所使用的仪器仪表精度级别应高于被检对象的级别。4、搬运和使用仪器仪表要轻拿轻放，防止震动和撞击，不使用仪表时应放在专用工具仪表箱内，防潮、防污秽等。（三）施工机具1、常用仪表：测量温度的仪表（温度计）测量湿度的仪表（如干湿球计）测量风速的仪表（转子风速仪、热球风速仪）测量风压的仪表（毕托管、微压计）其他常用的审核人交底人接受交底人技术交底记录表C2-1编 号工程名称国益大厦交底日期2004施工单位中国消防安全工程总公司分项工程名称交底提要通风空调系统的调试交底内容：电工仪表、转数表、粒子计数器、声级仪等。2、常用工具：钢卷尺、手电钻、活扳子、改锥、克丝钳子、电筒、木梯、对讲机、计算器、长杆等。二、工艺标准（一）工艺流程施工准备及现场勘测通风空调系统调试前的各项检查、空调自动调节系统控制线路的检查通风空调系统的风量测试与调整、调节器及检测仪表单体性能校验通风空调设备性能测定与调整、自控系统（FAS、BAS）及检测仪表联动校验空调系统综合效果测定资料整理、编制交工测试报告（二）准备工作1、熟悉空调系统设计图纸和有关技术文件，室内、外空气计算参数，风量，冷热负荷，恒温精度要求，各风口风量，风速等，弄清送（回）风系统、供冷和供热系统、自动控制系统的全过程。2、绘制通风空调系统的透视示意图。3、调试人员会同设计、施工和建设单位深入现场，查清空调系统安装质量不合格的地方，清查施工与设计不符的地方，记录在缺陷明细表内，限期修改完。4、备好调试所需要的仪器仪表和必要工具，清除缺陷明细表中的各项缺陷，电源、水源、冷、热源准备就绪后，即可按计划进行运转和调试。（三）通风空调系统运转前检查1、核对通风机、电动机的型号、规格是否与设计相符，安装方向是否正确。2、检查地脚螺栓是否拧紧，减振台座是否平，皮带轮或联轴器是否找正。3、检查轴承处是否有足够的润滑油，加注润滑油的种类和数量应符合设备技术文件的规定。4、检查电机及有接地要求的风机、风管接地线连接是否可靠。5、检查风机调节阀门，开闭应灵活，定位装置可靠且已固定在工作位置。（四）通风空调系统的风量测定与调整1、首先按工程实际情况，绘制系统单线透视图，图上应注明风管尺寸，测点截面位置，送（回）风口的位置，同时标明设计风量、风速、截面面积及风口尺寸。2、开风机之前将风道和风口本身的调节阀门，放在全开位置，三通调节阀门放在中间位置，空气处理室中的各种调节阀也应放在实际运行位置。3、开启风机进行风量测定与调整，先粗测总风量是否满足设计风量要求，作到心中有数，有利于下步调试工作。4、系统风量测定与调整，干管和支管的风量可用毕托管、微压计仪器进行测试，对送（回）风系统调整采用“流量等比分配法”或“基准风口调整法”等，从系统的最审核人交底人接受交底人技术交底记录表C2-1编 号工程名称国益大厦交底日期2004施工单位中国消防安全工程总公司分项工程名称交底提要通风空调系统的调试交底内容：远最不利的环路开始，逐步调向通风机。5、风口风速测量可采用热球风速仪、叶轮风速仪或转子风速仪，用定点法或匀速移动法测出平均风速，计算出风口风量，测试不少于35次。6、系统风量平衡后应达到以下规定（1）风口的风量、新风量、排风量、回风量的实测值与设计风量的允许值不大于15%，各风口或吸风罩的总风量与设计风量的允许偏差不应大于10%。（2）新风量与回风量之和应近似等于总的送风量，或各送风量之和。（3）总的送风量应略大于回风量与排风量之和。7、系统风量测试调整时应注意的问题（1）测定点截面位置选择应在气流比较均匀稳定的地方，一般选在产生局部阻力之后45倍管径（成风管长边尺寸）以及局部阻力之前约1.52倍管径（或风管长边尺寸）的直风管段上。（2）在矩形风管内侧定平均风速时，应将风管测定截面划分若干个相等的小截面使其尽可能接近于正方形，在圆形风管内测定平均风速时，应根据管径大小，将截面分成若干个面积相同的同心圆环，每个圆环应测量四个点。（3）没有调节阀的风道，如果要调节风量，可在风道法兰处临时加插板进行调节，调好风量扣插板留在其中并保证在其处密封不漏。（五）空调器设备性能测定与调整1、喷水量的测定和喷水室热工特性的测定应在夏季或接近夏季室外计算参数条件下进行，主要测定安的冷却能力是否符合设计要求。2、过滤器阻力的测定，表冷器阻力的测定，表面式热交换器冷却能力和加热能力的测定计算出阻力、空气失去的热量值和吸收的热量值是否符合设计要求。3、在测定过程中，保证供水、供冷、供热源，做好详细记录，与设计数据进行核对是否有出入，如有出入进应及时作出调整。（六）空调自动调节系统控制线路检查1、核对敏感元件，调节仪器或检测仪表和调节执行机构的型号、规格和安装的部位是否与设计图纸要求相符。2、根据接线图纸、对控制盘下端子的接线（或接管）进行核对。3、根据控制原理图和盘内接线图，对上端子的盘内接线进行核对。4、对自动调节系统的连锁、信号、远距离检测和控制等装置及调节环节核对是否正确，是否符合设计要求。5、敏感元件和测量元件的装设地点应符合下列要求：（1）要求全室性控制时，应放在不受局部热源影响的区域内，局部区域要求严格时，应放在要求严格的地点，室温元件应放在空气流通的地点。审核人交底人接受交底人技术交底记录表C2-1编 号工程名称国益大厦交底日期2004施工单位中国消防安全工程总公司分项工程名称交底提要通风空调系统的调试交底内容：（2）在风管内，宜放在气流稳定的管段中心。（3）露点温度的敏感元件测量元件宜放在挡水板后方有代表性的位置，并应尺量避免二次回风的影响。不应受辐射热、振动或水滴的直接影响。（七）调节器及检测仪表单体性能校验1、敏感元件的性能试验，根据控制系统所选用的调节器或检测仪表所要求的分度号必须配套进行，应进行刻度误差校验和动特性校验，其检定值均应达到设计精度要求。2、调节仪表和检测代表，应作刻度特性校验，调节特性的检验及动作试验与调整，均应达到设计精度要求。3、调节阀和其他执行机构的调节性能、全行程距离、全行程时间的测定，限位开关位置的调整，标出满行程的分度值等均应达到设计精度要求。（八）自动调节系统及检测仪表联动校验1、自动调节系统在未正式投入联动之前，应进行模拟试验，以校验系统的动作是否正确，是否符合设计要求，无误时，可投入自动调节运行。2、自动调节系统投入运行后，应查明影响系统调节品质的因素，进行系统正常运行效果的分析，并判断能否达到预期的效果。3、自动调节系统各环节的运行调整，应使空调系统的“露点”二次加热器和室温的各控制点经常保持所规定的空气参数，符合设计精度要求。（九）空调系统综合效果测定是在各分项调试完成后，测定系统联动运行的综合指标是否满足设计与生产工艺要求，如果达不到规定要求时，应在测定中作进一步调整。1、确定经过空调器处理后的空气参数和空调房间工作区的空气参数。2、检验自动调节系统的效果，格调节元件设备经长时间的考核，应达到系统安全可靠地运行。3、在自动调节系统投入运行条件下，确定空调房间工作区内可能维持的给定空气参数的允许波动范围和稳定性。4、空调系统带生产负荷综合效能试验的测定与调整，应由建设单位负责、施工、监理、设计单位配合进行。三、质量标准（一）设备单机试运转及调试应符合下列规定1、通风机、空调机组中的风机、叶轮旋转方向正确、运转平稳、无异常振动与声响，其电机运行功率应符合设备技术文件的规定。在额定转速下连续运转2h后，滑动轴承外壳最高温度不得超过70度，滚动轴承不得超过80度。2、水泵叶轮旋转方向正确，无异常振动和声响，紧固连接部位无松动，其电机运行功率值符合设备技术文件的规定。水泵连续运转2h后，滑动轴承外壳最高温度不得超过70度，滚动轴承不得超过75度。审核人交底人接受交底人技术交底记录表C2-1编 号工程名称国益大厦交底日期2004施工单位中国消防安全工程总公司分项工程名称交底提要通风空调系统的调试交底内容：3、冷却塔本体应稳固、无异常振动，其噪声应符合设备技术文件的规定，风机试运转按本条第1款的规定，冷却塔风机与冷却水系统循环试运行不少于2h，运行应无异常情况。4、制冷机组、单元式空调机组的试运转，应符合设备技术文件和现行国家标准制冷设备、空气分离设备安装工程施工及验收规范GB50274的有关规定，正常运转不应少于8h。5、电控防火、防排烟风阀（口）的手动、电动操作应灵活、可靠信号输出正确。检查数量：第1款按风机数量抽查10%，且不得少于1台，第2、3、4款全数检查，第5款按系统风阀数量抽查20%，且不得少于5件。检查方法：观察、旁站、用声级计测定、查阅试运转记录及有关文件。（二）系统无生产负荷的联合试运转及调试应符合下列规定1、系统总风量调试结果与设计风量的偏差不应大于10%。2、空调冷热水、冷却水总流量测试结果与设计流量的偏差不应大于10%。3、舒适空调的温度、相对湿度应符合设计要求。恒温、恒湿房间室内空气温度、相对湿度及波动范围应符合设计规定。检查数量：按风管系统数量抽查10%，且不得少于1个系统，检查方法：观察、旁站、查阅调试记录。（三）防排烟系统联合试运行与调试匠结果（风量及正压），必须符合设计与消防的规定。检查数量：按总数抽查10%，且不得少于2个楼层。检查方法：观察、旁站、查阅调试记录。（四）净化空调系统还应符合下列规定：1、单向流洁净室系统的系统总风量调试结果与设计风量的允许偏差为020%，室内各风口风量与设计风量的允许偏差为15%，新风量与设计新风量的允许偏差为10%。2、单向流洁净室系统的室内截面平均风速的允许偏差为020%，且截面风速不均匀度不应大于0.25，新风量和设计新风量的允许偏差为10%。3、相邻不同级别洁净室之间和洁净室与非洁净室之间的静压差不应小于5pa，洁净室与室外的静压差不应小于10pa。4、室内空气洁净等级必须符合设计规定的等级或在商定验收状态下的等级要求，高于等于5级的单向流洁净室，在门开启的状态下，测定距离门0.6m室内侧工作高度处空气的含尘浓度，亦不应超过室内洁净度等级上限的规定。检查数量：调试记录全数检查，测点抽查5%，且不得少于1点。检查方法：检查、验证调试记录。（五）设备单机试运转及调试应符合下列规定1、水泵运行时不应有异常振动和声响，壳体密封处不得渗漏，紧固连接部位不应松动，轴封的温升应正常，在无特殊要求的情况下，普通填料泄漏量不应大于60ml/h，机械密封的不应大于5ml/h。审核人交底人接受交底人技术交底记录表C2-1编 号工程名称国益大厦交底日期2004施工单位中国消防安全工程总公司分项工程名称交底提要通风空调系统的调试交底内容：2、风机、空调机组、风冷热泵等设备运行时，产生的噪声冰宜超过产品性能说明书和规定值。3、风机盘管机组的三速、湿控开关的动作应正确，并与机组运行状态一一对应。检查数量：第1、2款抽查20%，且不得少于1台，第3款抽查10%，且不得少于5台。（六）通风工程系统无生产负荷联动试运转及调试应符合下列规定1、系统联动试运转中，设备及主要部件的联动必须符合设计要求，动作协调，正确，无异常现象。2、系统经过平衡调整，各风口或吸风罩的风量与设计风量的允许偏差不应大于15%。3、湿式除尘器的供水与排水系统运行应正常。（七）空调工程系统无生产负荷联动试运转及调试还应符合下列规定1、空调工程水系统应冲洗干净、不含杂物，并排除管道系统中的空气，系统连续运行应达到正常、平稳，水泵的压力和水泵电机的电流不应出现大幅波动，系统平衡调整后，各空调机组的水流量应符合设计要求，允许偏差为20%。2、各种自动计量检测元件和执行机构的工作应正常，满足建筑设备自动化（BA、FA）等系统对被测定参数进行检测和控制和要求。3、多台冷却塔并联运行时，各冷却塔的进、出水量应达到均衡一致。4、空调室内噪声应符合设计规定的要求。5、有压差要求的房间、厅堂与其他相邻房间之间的压差，舒适性空调正压这025pa，工艺性的空调应符合设计的规定。6、有环境噪声要求的场所，制冷，空调机组应按现行国家标准采暖通风与空调调节设备噪声声功率级的测定工程法GB9068的规定进行测定，洁净室内的噪声应符合设计的规定。检查数量：按系统数量抽查10%，且不得少于1个系统或1间，检查方法：观察、用仪表测量检查及查阅调试记录。（八）通风与空调工程的控制和监测设备，应能与系统的检测元件和执行机构正常沟通，系统的状态参数应能正确显示，设备联锁、自动调节、自动保护应能正确动作。检查数量：按系统或监测系统总数抽查30%，且不得少于1个系统。检查方法：旁站观察，查阅调试记录。四、成品保护1、通风空调机房的门、窗必须严密，应设专人值班，非工作严禁入内，需要进入时，应由现场保卫部门发放通行工作证方可进入。2、风机、空调设备动力的开动、关闭，应配合电工操作，坚守工作岗位是。3、系统风量测试调整时，不应损坏风管保温层，调试完成后，应将测点截面处的保温层修复好，测孔应堵好，调节阀门固定好，划好标记以防变动。4、自动调节系统的自控仪表元件、控制盘箱等应做特殊保护措施，以防电气自控元件审核人交底人接受交底人技术交底记录表C2-1编 号工程名称国益大厦交底日期2004施工单位中国消防安全工程总公司分项工程名称交底提要通风空调系统的调试交底内容：丢失及损坏。5、空调系统全部测定调试完毕后，及时办理交接手续，由使用单位运行启用，负责空调系统的成品保护。五、应注意的问题见下表序号产生的问题原因分析解决办法1实际风量过大系统阻力偏小调节风机风板或阀门，增加阻力风机有问题降低风机转数更换风机2实际风量过小系统阻力偏大放大部分管段尺寸，改进部分部件，检查风道或设备有无漏风处风机有问题调紧传动皮带，提高风机转速或改换风机管段漏风堵严法兰接缝、人孔、检查门或其他存在的漏缝3正压送风超压风机有问题加余压阀泄压更换风机4气流速度过大风口风速过大，送风量过大气流组织不合理改大送风口面积，减少送风量，改变风口形式或加挡板使气流组织合适5噪声超标风机、水泵噪声传入，风道风速过大，局部部件引起，消声器质量不过关做好风机平衡，风机和水泵的隔振，调小风机转速，放大风速偏大的风道尺寸，改进局部部件，在风道中增贴消声材料审核人交底人接受交底人合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
