【2020秋备课】高中物理教案新人教版选修3-2-5.1-交变电流.docx

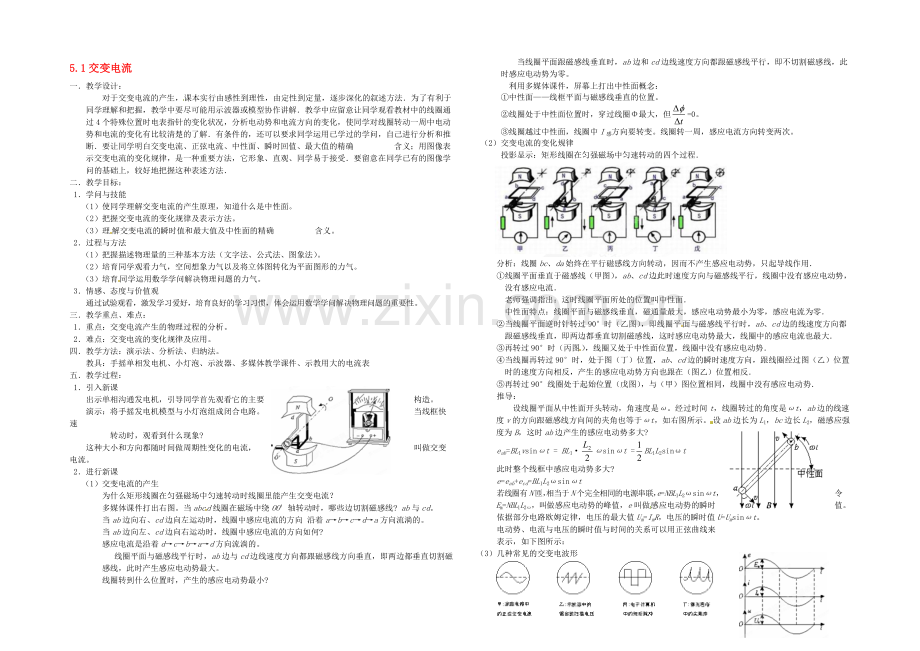

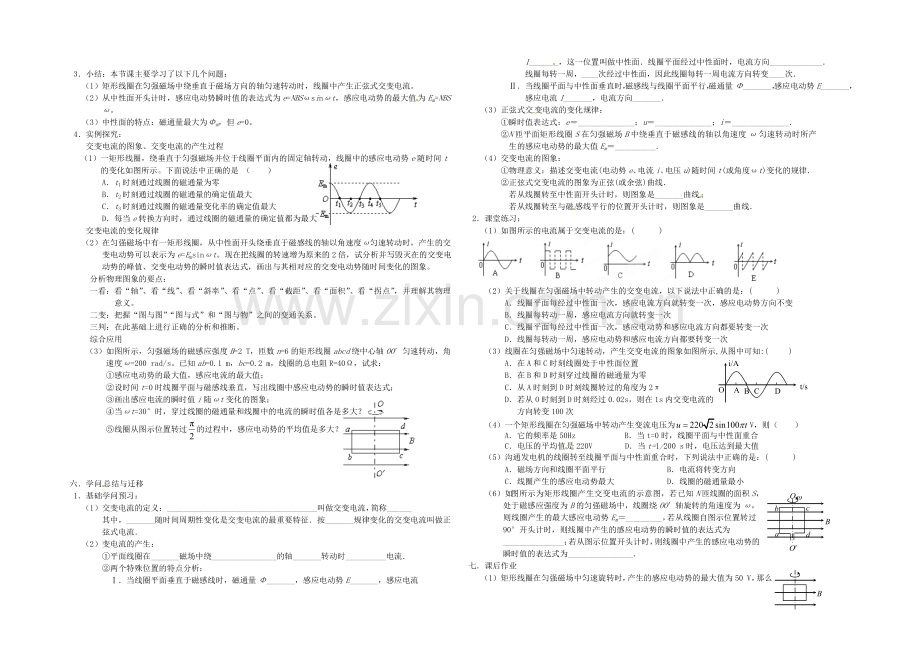

5.1交变电流一教学设计：对于交变电流的产生，课本实行由感性到理性，由定性到定量，逐步深化的叙述方法为了有利于同学理解和把握，教学中要尽可能用示波器或模型协作讲解教学中应留意让同学观看教材中的线圈通过4个特殊位置时电表指针的变化状况，分析电动势和电流方向的变化，使同学对线圈转动一周中电动势和电流的变化有比较清楚的了解有条件的，还可以要求同学运用已学过的学问，自己进行分析和推断要让同学明白交变电流、正弦电流、中性面、瞬时回值、最大值的精确含义；用图像表示交变电流的变化规律，是一种重要方法，它形象、直观、同学易于接受要留意在同学已有的图像学问的基础上，较好地把握这种表述方法二教学目标： 1学问与技能 （1）使同学理解交变电流的产生原理，知道什么是中性面。 （2）把握交变电流的变化规律及表示方法。（3）理解交变电流的瞬时值和最大值及中性面的精确含义。2过程与方法 （1）把握描述物理量的三种基本方法（文字法、公式法、图象法）。 （2）培育同学观看力气，空间想象力气以及将立体图转化为平面图形的力气。（3）培育同学运用数学学问解决物理问题的力气。 3情感、态度与价值观通过试验观看，激发学习爱好，培育良好的学习习惯，体会运用数学学问解决物理问题的重要性。三教学重点、难点：1重点：交变电流产生的物理过程的分析。2难点：交变电流的变化规律及应用。四教学方法：演示法、分析法、归纳法。教具：手摇单相发电机、小灯泡、示波器、多媒体教学课件、示教用大的电流表五教学过程： 1引入新课 出示单相沟通发电机，引导同学首先观看它的主要构造。演示：将手摇发电机模型与小灯泡组成闭合电路。当线框快速转动时，观看到什么现象?这种大小和方向都随时间做周期性变化的电流，叫做交变电流。 2进行新课（1）交变电流的产生为什么矩形线圈在匀强磁场中匀速转动时线圈里能产生交变电流？多媒体课件打出右图。当abcd线圈在磁场中绕OO轴转动时，哪些边切割磁感线? ab与cd。当ab边向右、cd边向左运动时，线圈中感应电流的方向 沿着abcda方向流淌的。当ab边向左、cd边向右运动时，线圈中感应电流的方向如何?感应电流是沿着dcbad方向流淌的。 线圈平面与磁感线平行时，ab边与cd边线速度方向都跟磁感线方向垂直，即两边都垂直切割磁感线，此时产生感应电动势最大。线圈转到什么位置时，产生的感应电动势最小?当线圈平面跟磁感线垂直时，ab边和cd边线速度方向都跟磁感线平行，即不切割磁感线，此时感应电动势为零。利用多媒体课件，屏幕上打出中性面概念：中性面线框平面与磁感线垂直的位置。线圈处于中性面位置时，穿过线圈最大，但=0。线圈越过中性面，线圈中I感方向要转变。线圈转一周，感应电流方向转变两次。（2）交变电流的变化规律投影显示：矩形线圈在匀强磁场中匀速转动的四个过程分析：线圈bc、da始终在平行磁感线方向转动，因而不产生感应电动势，只起导线作用线圈平面垂直于磁感线（甲图），ab、cd边此时速度方向与磁感线平行，线圈中没有感应电动势，没有感应电流 老师强调指出：这时线圈平面所处的位置叫中性面 中性面特点：线圈平面与磁感线垂直，磁通量最大，感应电动势最小为零，感应电流为零当线圈平面逆时针转过90时（乙图），即线圈平面与磁感线平行时，ab、cd边的线速度方向都跟磁感线垂直，即两边都垂直切割磁感线，这时感应电动势最大，线圈中的感应电流也最大再转过90时（丙图），线圈又处于中性面位置，线圈中没有感应电动势当线圈再转过90时，处于图（丁）位置，ab、cd边的瞬时速度方向，跟线圈经过图（乙）位置时的速度方向相反，产生的感应电动势方向也跟在（图乙）位置相反再转过90线圈处于起始位置（戊图），与（甲）图位置相同，线圈中没有感应电动势推导：设线圈平面从中性面开头转动，角速度是。经过时间t，线圈转过的角度是t，ab边的线速度v的方向跟磁感线方向间的夹角也等于t，如右图所示。设ab边长为L1，bc边长L2，磁感应强度为B，这时ab边产生的感应电动势多大?eab=BL1vsint = BL1sint =BL1L2sint此时整个线框中感应电动势多大?e=eab+ecd=BL1L2sint若线圈有N匝，相当于N个完全相同的电源串联，e=NBL1L2sint，令Em=NBL1L2，叫做感应电动势的峰值，e叫做感应电动势的瞬时值。依据部分电路欧姆定律，电压的最大值Um=ImR，电压的瞬时值U=Umsint。 电动势、电流与电压的瞬时值与时间的关系可以用正弦曲线来表示，如下图所示：（3）几种常见的交变电波形3小结：本节课主要学习了以下几个问题：（1）矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式交变电流。（2）从中性面开头计时，感应电动势瞬时值的表达式为e=NBSsint，感应电动势的最大值为Em=NBS。（3）中性面的特点：磁通量最大为m，但e=0。4实例探究：交变电流的图象、交变电流的产生过程（1）一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化如图所示。下面说法中正确的是 （ ）At1时刻通过线圈的磁通量为零Bt2时刻通过线圈的磁通量的确定值最大Ct3时刻通过线圈的磁通量变化率的确定值最大D每当e转换方向时，通过线圈的磁通量的确定值都为最大交变电流的变化规律（2）在匀强磁场中有一矩形线圈，从中性面开头绕垂直于磁感线的轴以角速度匀速转动时，产生的交变电动势可以表示为e=Emsint。现在把线圈的转速增为原来的2倍，试分析并写毁灭在的交变电动势的峰值、交变电动势的瞬时值表达式，画出与其相对应的交变电动势随时间变化的图象。 分析物理图象的要点：一看：看“轴”、看“线”、看“斜率”、看“点”、看“截距”、看“面积”、看“拐点”，并理解其物理意义。二变：把握“图与图”“图与式”和“图与物”之间的变通关系。三判：在此基础上进行正确的分析和推断。综合应用（3）如图所示，匀强磁场的磁感应强度B=2 T，匝数n=6的矩形线圈abcd绕中心轴OO匀速转动，角速度=200 rad/s。已知ab=0.1 m，bc=0.2 m，线圈的总电阻R=40，试求：感应电动势的最大值，感应电流的最大值；设时间t=0时线圈平面与磁感线垂直，写出线圈中感应电动势的瞬时值表达式；画出感应电流的瞬时值i随t变化的图象；当t=30时，穿过线圈的磁通量和线圈中的电流的瞬时值各是多大？线圈从图示位置转过的过程中，感应电动势的平均值是多大？六学问总结与迁移1基础学问预习：（1）交变电流的定义：_叫做交变电流，简称_其中，_随时间周期性变化是交变电流的最重要特征按_规律变化的交变电流叫做正弦式电流（2）变电流的产生：平面线圈在_磁场中绕_的轴_转动时_电流两个特殊位置的特点分析：当线圈平面垂直于磁感线时，磁通量_，感应电动势E_，感应电流 I_，这一位置叫做中性面线圈平面经过中性面时，电流方向_ 线圈每转一周，_次经过中性面，因此线圈每转一周电流方向转变_次当线圈平面与中性面垂直时，磁感线与线圈平面平行，磁通量_，感应电动势E_，感应电流I_，电流方向_（3）正弦式交变电流的变化规律：瞬时值表达式：e_；u_；i_N匝平面矩形线圈S在匀强磁场B中绕垂直于磁感线的轴以角速度匀速转动时所产生的感应电动势的最大值Em_（4）交变电流的图象：物理意义：描述交变电流(电动势e、电流i、电压u)随时间t(或角度t)变化的规律正弦式交变电流的图象为正弦(或余弦)曲线 若从线圈转至中性面开头计时，则图象是_曲线； 若从线圈转至与磁感线平行的位置开头计时，则图象是_曲线2课堂练习：（1）如图所示的电流属于交变电流的是：( ) （2）关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是：( ) A线圈平面每经过中性面一次，感应电流方向就转变一次，感应电动势方向不变B线圈每转动一周，感应电流方向就转变一次C线圈平面每经过中性面一次，感应电动势和感应电流方向都要转变一次D线圈每转动一周，感应电动势和感应电流方向都要转变一次（3）线圈在匀强磁场中匀速转动，产生交变电流的图象如图所示,从图中可知:( ) i/A t/s O A B C D A在A和C时刻线圈处于中性面位置B在B和D时刻穿过线圈的磁通量为零C从A时刻到D时刻线圈转过的角度为2D若从O时刻到D时刻经过0.02s，则在1s内交变电流的 方向转变100次（4）一个矩形线圈在匀强磁场中转动产生变流电压为V，则（ ）A它的频率是50Hz B当t=0时，线圈平面与中性面重合C电压的平均值是220V D当t=1/200 s时，电压达到最大值（5）沟通发电机的线圈转至线圈平面与中性面重合时，下列说法中正确的是：( ) A磁场方向和线圈平面平行 B电流将转变方向C线圈产生的感应电动势最大 D线圈的磁通量最小O B O d b a c （6）如图所示为矩形线圈产生交变电流的示意图，若已知N匝线圈的面积S， 处于磁感应强度为B的匀强磁场中，线圈绕OO轴旋转的角速度为，则线圈产生的最大感应电动势Em_，若从线圈自图示位置转过90开头计时，则线圈中产生的感应电动势的瞬时值的表达式为_；若从图示位置开头计时，则线圈中产生的感应电动势的瞬时值的表达式为_B 七课后作业（1）矩形线圈在匀强磁场中匀速旋转时，产生的感应电动势的最大值为50 V，那么该线圈由如图所示位置转过30时，线圈中的感应电动势的大小为：（ ）A50 V B V C25 V D10 V（2）某矩形线圈在匀强磁场中以角速度转动时，产生的感应电动势瞬时值为eEmsint，若保持其他条件不变，只将转速变为2，则感应电动势的瞬时值将变为：（ ）若保持其他条件不变，使线圈匝数和转速都增加一倍，则感应电动势的瞬时值将变为：（ ） Ae = Emsin2t Be = Emsint Ce = 2Emsin2t De = 2Emsint Ee = 4Emsin2t Fe = 4Emsint（3）一矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化图象如图所示，则：t1、t2、t3、t4各时刻线圈分别处于什么位置？从t = 0到t = t1时刻，穿过线圈的磁通量变化率如何变化？ 从t = t1至t = t2时刻，穿过线圈的磁通量变化率如何变化？ t = 0，t = t1，t = t2，t = t3，t = t4各时刻，哪个时刻线圈中感应电动势最大？在哪个时刻感应电动势方向要发生转变？（4）如图所示，匀强磁场B=0.05T，矩形线圈的匝数N=100，边长Lab=0.20m，Lbc=0.10m，以300r/min的转速匀速转动，在线圈平面通过中性面时开头计时，试求：交变电动势的瞬时值表达式；若线圈总电阻为2，线圈外接电阻为8，写出电流的瞬时值表达式；线圈由图示位置转过的过程中，交变电动势的平均值.
