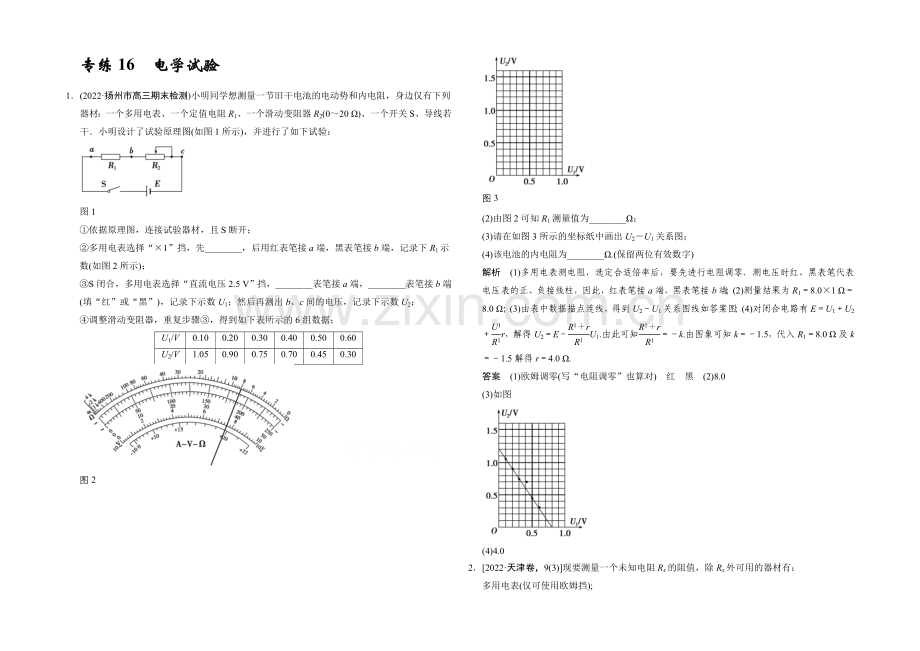

专练16电学试验1(2022扬州市高三期末检测)小明同学想测量一节旧干电池的电动势和内电阻，身边仅有下列器材：一个多用电表、一个定值电阻R1、一个滑动变阻器R2(020 )、一个开关S、导线若干小明设计了试验原理图(如图1所示)，并进行了如下试验：图1依据原理图，连接试验器材，且S断开；多用电表选择“1”挡，先_，后用红表笔接a端，黑表笔接b端，记录下R1示数(如图2所示)；S闭合，多用电表选择“直流电压2.5 V”挡，_表笔接a端，_表笔接b端(填“红”或“黑”)，记录下示数U1；然后再测出b、c间的电压，记录下示数U2；调整滑动变阻器，重复步骤，得到如下表所示的6组数据；U1/V0.100.200.300.400.500.60U2/V1.050.900.750.700.450.30图2图3(2)由图2可知R1测量值为_；(3)请在如图3所示的坐标纸中画出U2U1关系图；(4)该电池的内电阻为_.(保留两位有效数字)解析(1)多用电表测电阻，选定合适倍率后，要先进行电阻调零测电压时红、黑表笔代表电压表的正、负接线柱，因此，红表笔接a端，黑表笔接b端；(2)测量结果为R18.01 8.0 ；(3)由表中数据描点连线，得到U2U1关系图线如答案图；(4)对闭合电路有EU1U2r，解得U2EU1.由此可知k.由图象可知k1.5，代入R18.0 及k1.5解得r4.0 .答案(1)欧姆调零(写“电阻调零”也算对)红黑(2)8.0(3)如图(4)4.022022天津卷，9(3)现要测量一个未知电阻Rx的阻值，除Rx外可用的器材有：多用电表(仅可使用欧姆挡); 一个电池组E(电动势6 V)；一个滑动变阻器R(020 ，额定电流1 A)；两个相同的电流表G(内阻Rg1 000 ，满偏电流Ig100 A)；两个标准电阻(R129 000 ，R20.1 )一个电键S、导线若干(1)为了设计电路，先用多用电表的欧姆挡粗测未知电阻，接受“10”挡，调零后测量该电阻，发觉指针偏转格外大，最终几乎紧挨满偏刻度停下来，下列推断和做法正确的是_(填字母代号)A这个电阻阻值很小，估量只有几欧姆B这个电阻阻值很大，估量有几千欧姆C如需进一步测量可换“1”挡，调零后测量 D如需进一步测量可换“1 k”挡，调零后测量(2)依据粗测的推断，设计一个测量电路，要求测量尽量精确并使电路能耗较小，画出试验电路图，并将各元件字母代码标在该元件的符号旁解析(1)由于电表指针几乎满偏，故可知所测电阻很小，只有几欧姆，所以选项A正确、B错误；依据欧姆表的特点，若要进一步精确测量，应换用小倍率，并重新进行欧姆调零，所以选项C正确、D错误；(2)依据伏安法测电阻原理和串、并联电路规律，可将一个电流表串联电阻R1后改装成电压表测量电压，另一个电流表并联R2后改装成电流表测量电流，题目要求能耗较小，故变阻器接受限流式，所以电路设计如下图所示：答案(1)AC(2)见解析3某同学通过试验测定一个阻值约为5 的电阻Rx的阻值(1)现有电源(4 V，内阻可不计)，滑动变阻器(050 ，额定电流2 A)，开关和导线若干，以及下列电表A电流表(03 A，内阻约0.025 )B电流表(00.6 A，内阻约0.125 )C电压表(03 V，内阻约3 k)D电压表(015 V，内阻约15 k)为减小测量误差，在试验中，电流表应选用_，电压表应选用_(选填器材前的字母)；试验电路应接受图4中的_(选填“甲”或“乙”)(2)图5是测Rx的试验器材实物图，图5中已连接了部分导线请依据在(1)问中所选的电路图，补充完成图4中实物间的连线(3)接通开关，转变滑动变阻器滑片P的位置，并记录对应的电流表示数I、电压表示数U.某次电表示数如图5所示，可得该电阻的测量值为_(保留两位有效数字)图4图5图6解析(1)由于只给出了一个电源，所以电源必选；估算最大电流：IA0.8 A；依据电表选取原则之一：指针偏转程度(即读数)要超过最大量程的，以减小偶然误差故(依据最大电流)电流表应选取B；(依据电源电动势)电压表应选取C；比较被测电阻与电流表的内阻，可知电流表应当外接或者比较Rx与，Rx，故Rx属于小电阻，电流表应当外接故应选择甲电路(2)实物电路连接如图中虚线所示：画出任意两条即可(画出三条则有一条是多余的)(3)由题意可知：Rx5.2(据题意要求，保留两位有效数字)答案(1)BC甲(2)(3)5.24有一个额定电压为2.8 V，额定功率约为0.8 W的小灯泡，现要用伏安法描绘这个灯泡的IU图线，有下列器材供选用：A电压表(03 V，内阻6 k)B电压表(015 V，内阻30 k)C电流表(03 A，内阻0.1 )D电流表(00.6 A，内阻0.5 )E滑动变阻器(10 ，5 A)F滑动变阻器(200 ，0.5 A)G蓄电池(电动势6 V，内阻不计)图7(1)用如图7甲所示的电路进行测量，电压表应选用_，电流表应选用_滑动变阻器应选用_(用字母序号表示)(2)通过试验测得此灯泡的伏安特性曲线如图乙所示若某次测量中电压表的示数为2.60 V，则灯泡此时的电阻为_，此时的功率为_W(保留两位有效数字)(3)若将此灯泡与电动势为6 V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为_的电阻(保留两位有效数字)解析(1)小灯泡的额定电压为2.8 V，故电压表选用量程为03 V的电压表；额定功率约为0.8 W，故小灯泡的额定电流约为0.29 A，电流表应选用量程为00.6 A的电流表；在分压式电路中，一般选择最大阻值较小、额定电流较大的滑动变阻器(2)图乙的横坐标电压2.60 V对应的纵坐标电流为0.27 A，依据欧姆定律得灯泡的电阻为RL 9.6 ；此时的功率为PUI2.600.27 W0.70 W.(3)由图乙可知，当灯泡正常发光时回路中的电流为I10.28 A，则电阻两端的电压为UR6 V2.8 V3.2 V依据欧姆定律可知电阻的阻值为R11 .答案(1)ADE(2)9.60.70(3)115(2022浙江卷，22)小明对2B铅笔芯的导电性能感爱好，于是用伏安法测量其电阻值图8图9(1)图8是部分连接好的实物电路图，请用电流表外接法完成接线并在图7中画出(2)小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性，并将得到的电流、电压数据描到UI图上，如图9所示在图中，由电流表外接法得到的数据点是用_(填“”或“”)表示的(3)请你选择一组数据点，在图9上用作图法作图，并求出这段铅笔芯的电阻为_ .解析(1)电压表直接测铅笔两端电压，由图象可知电压从0开头，所以滑动变阻器接分压式，如答案图(2)因电流表外接法在电压肯定的条件下，测得的电流偏大，其待测阻值偏小，由图知得到的数据点是用“”表示的(3)用“”连线如图所示，这条直线的斜率k1.2 .答案(1)(2)“”(3)图见解析1.11.36(2022海南卷，12)用伏安法测量一电池的内阻已知该待测电池的电动势E约为9 V，内阻约为十欧，允许输出的最大电流为50 mA，可选用的试验器材有：电压表V1(量程5 V)；电压表V2(量程10 V)；电流表A1(量程50 mA)；电流表A2(量程100 mA)；滑动变阻器R(最大电阻300 )；定值电阻R1(阻值为200 ，额定功率为 W)；定值电阻R2(阻值约220 ，额定功率为1 W)；开关S；导线若干测量数据如图10坐标纸上UI图线所示图10(1)在虚线方框内画出合理的电路原理图，并标明所选器材的符号(2)在设计的电路中，选择定值电阻的依据是_.(3)由UI图线求得待测电池的内阻为_.(4)在你设计的电路中，产生系统误差的主要缘由是_.解析(1)该试验通过电源的输出特性曲线计算电源内阻，电源允许输出的最大电流为50 mA，故电流表选择，电源电动势约为9 V，故电压表选择，考虑到电流和功率，爱护电阻选R2.(2)定值电阻的功率为 W时，通过它的电流为 A0.025 A25 mA，而电路中的电流会接近50 mA，故应选R1.(3)UI图线的斜率表示电源内阻，选择图象中的较远的两点用r可求得电源内阻约为51.0 .(4)该试验中的干路电流应为电流表的读数加上通过电压表的电流，故该试验的系统误差来源为忽视了电压表的分流，从而使干路电流测量值偏小答案(1)(2)定值电阻在电路中的功率会超过 W，R2的功率满足要求(3)51.0(49.053.0范围内均可)(4)忽视了电压表的分流
